Pro-Form 820 Pr Elliptical Bedienungsanleitung page 8

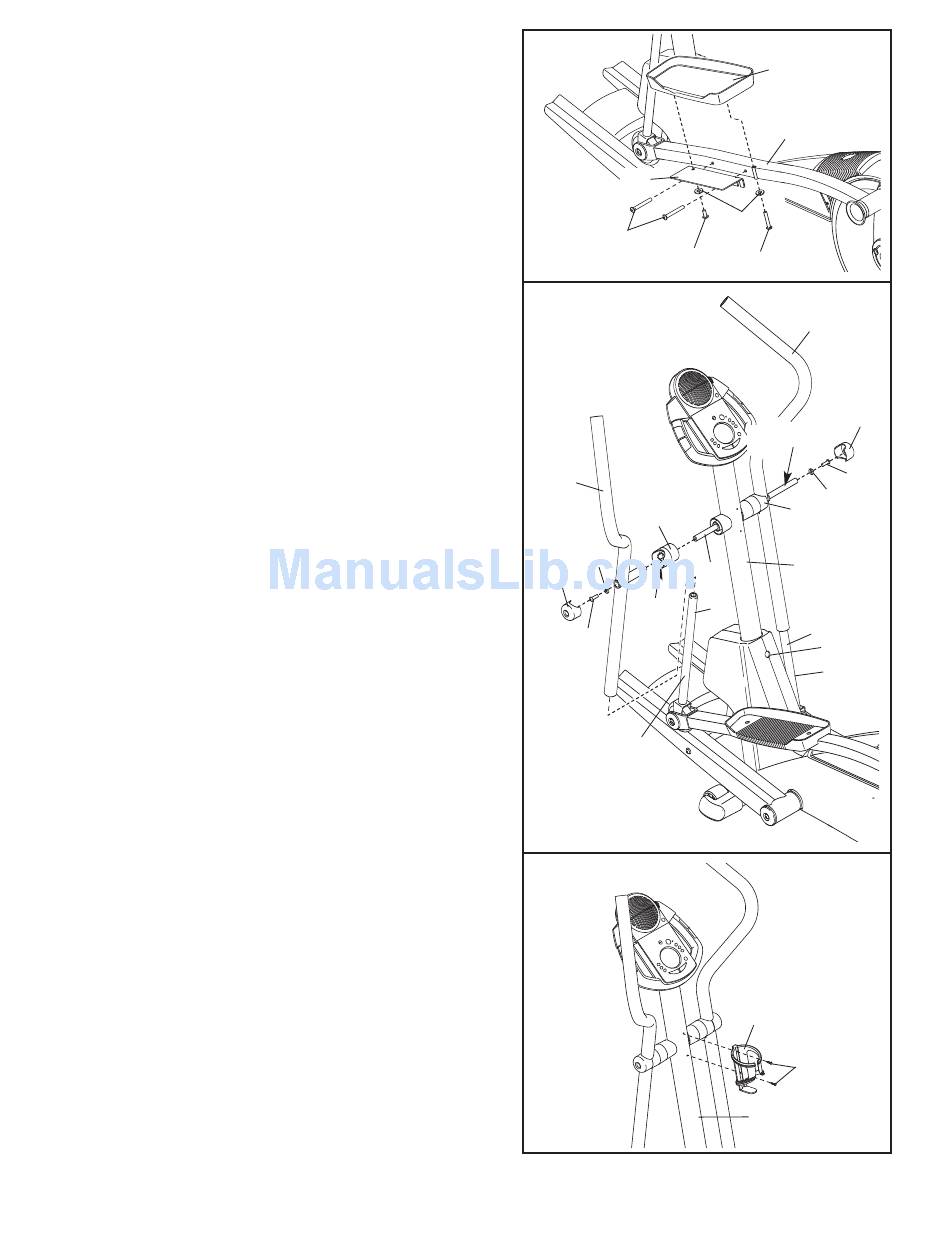

9. Finden Sie den linken Pedal-Halter (89). Befestigen
Sie den linken Pedal-Halter mit zwei M8 x 53mm
Linsenschrauben (113) am linken Pedalarm (14).
Finden Sie nun das linke Pedal (13). Befestigen Sie
das linke Pedal mit einer M8 x 50mm Linsenschraube
(20), einer M8 x 15mm Linsenschraube (65) und zwei
M8 Federringen (126) am linken Pedalarm.
Befestigen Sie den rechter Pedal-Halter (nicht abge-
bildet) und das rechte Pedal (nicht abgebildet) am
rechten Pedalarm (nicht abgebildet) auf die gleiche
Weise.
10. Geben Sie ein wenig von dem beigefügten Hochtemp-
eratur-Schmiermittel auf ein Papierhandtuch.
Schmieren Sie eine dünne Schicht des Schmiermittels
auf die Haltestangenverlängerungen (79). Identifi-
zieren Sie die linke und die rechte Haltestange (9, 10),
welche mit Aufklebern gekennzeichnet sind. Schieben
Sie die linke Haltestange auf die linke Haltestang-
enver-längerung und die rechte Haltestange auf die
rechte Haltestangenverlängerung. Achten Sie darauf,
dass sich die Haltestangen auf den richtigen
Seiten befinden.
Geben Sie eine großzügige Menge Schmiermittel auf
die Drehachse (88). Schieben Sie die Drehachse durch
die rechte Haltestange (10) und durch einen
Abstandshalter der Haltestange (25), wie angezeigt.
Drehen Sie den Abstandshalter so, dass der kleine Pfeil
Richtung Boden zeigt. Schieben Sie dann die
Drehachse durch den Pfosten (2), bis das linke Ende
der Drehachse mit der linken Seite des Pfostens übere-
instimmt. Schieben Sie nun die Drehachse durch den
anderen Abstandshalter der Haltestange (25) und durch
die linke Haltestange (9).
Schieben Sie je eine M8 große Scheibe (53) auf beide
M8 x 25mm Schrauben mit Nylon-Klemmteil (22).
Ziehen Sie die beiden Schrauben mit Nylon-Klemmteil
auf den Enden der Drehachse (88) von Hand fest.
Drücken Sie als nächstes die zwei Kappen der
Haltestange (23) auf die zwei Abstandhalter der
Haltestange (25). Ziehen Sie dann die beiden
Schrauben mit Nylon-Klemmteil gleichzeitig fest.
11. Befestigen Sie den Wasserflaschenhalter (91) mit zwei
M4 x 22mm Schrauben (93) am Pfosten (2).
9
89
113
10
9
25
53
23
Pfeil
22
Schmieren
11
8
13
14
126
65
20
10
23
Schmieren
22
53
25
2
88
79
Schmieren
63
79
91
93
2
