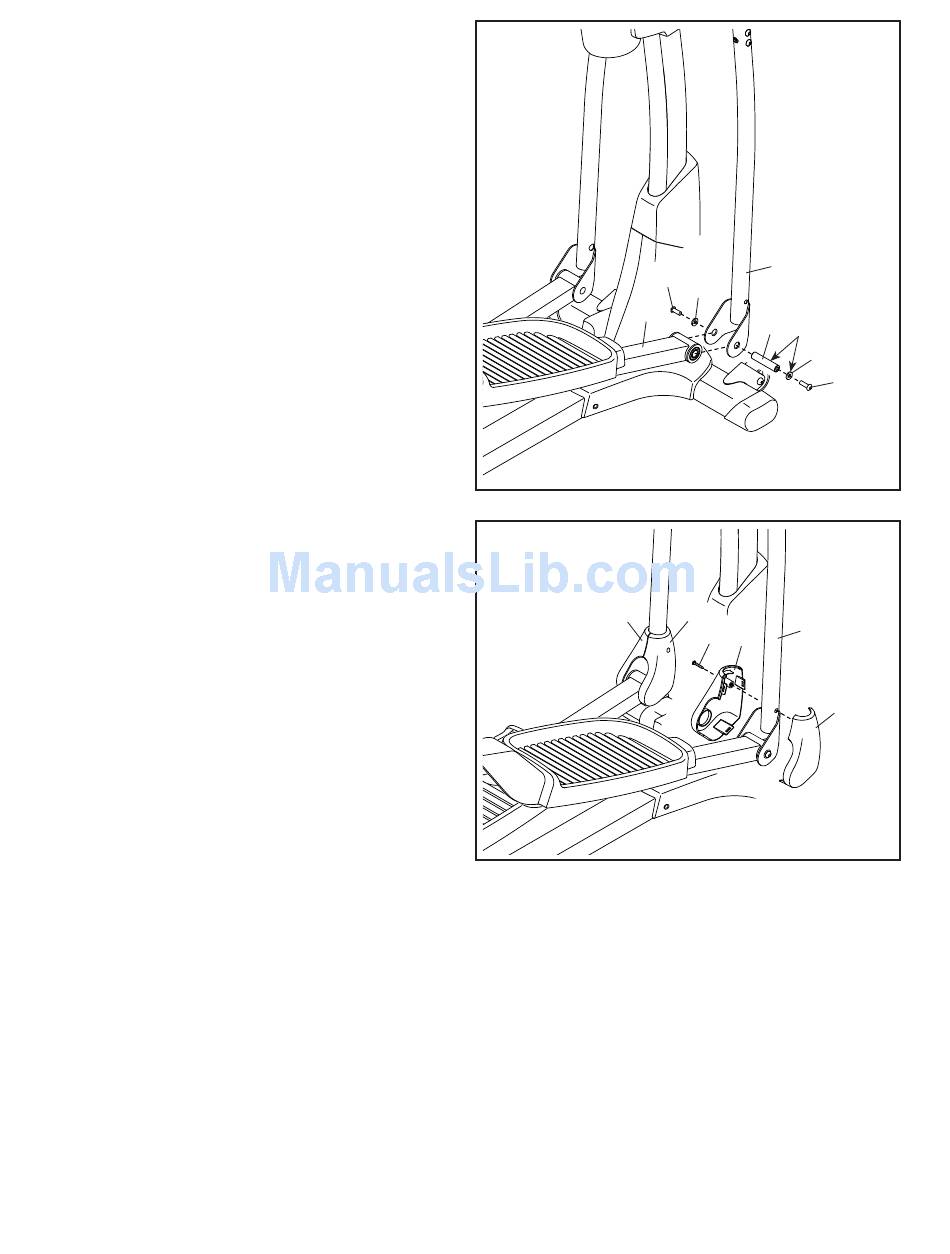

14. Breng een klein beetje vet aan op de Lange As
van de Pedaalarm (106) en op een M8 x 23mm
x 1,5mm Tussenring (91).
Draai vervolgens een M8 x 16mm Schroef
(102) en een M8 x 23mm x 1,5mm Tussenring
(91) een paar draaien in de Lange As van de
Pedaalarm (106).
Plaats, terwijl een andere persoon het voorste
uiteinde van de rechter Pedaalarm (12) in de
beugel op het Rechterbeen van het Bovendeel
(6) vasthoudt, de Lange As van de Pedaalarm
(106) door beide delen.
Draai nog een M8 x 16mm Schroef (102) en een
M8 x 23mm x 1,5mm Tussenring (91) een paar
draaien in de Lange As van de Pedaalarm vast
(106). Draai dan beide Schroeven tegelijker-
tijd vast.
Herhaal deze stap aan de andere kant van de
elliptische trainer.
15. Vind de Rechter Binnen en Buiten Beenkapjes
(27, 28) en richt deze zoals afgebeeld.
Druk de Rechter Binnen en Buiten Beenkapjes
(27, 28) samen rond het Rechterbeen van het
Bovendeel (6).
Bevestig de Binnen en Buiten Beenkapjes (27,
28) aan het Rechterbeen van het Bovendeel
(6) met een M4 x 16mm Schroef (93). Draai
de schroef niet te vast zodat het plastic niet
beschadigt.
Maak het Linker Binnen en buiten
Beenkapjes (49, 50) op dezelfde manier vast.
14
12
15
50
13
6
102
91
106
Smeervet
91
49
6
93
27
102
28
