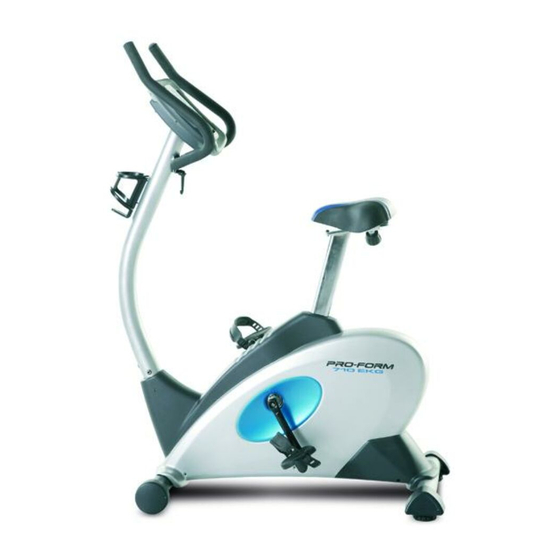

Nº di Modello PFEVEX2416.0
Nº di Serie
DOMANDE?
Come fabbricanti, ci siamo impo-
sti di provvedere alla completa
soddisfazione del cliente. Se
avete domande, oppure rinvenite
pezzi mancanti, per favore chia-
mare il:
800 865114
lunedì–venerdì, 15.00–18.00
(non accessibile da telefoni
cellulari).
email: csitaly@iconeurope.com
ATTENZIONE
Leggere tutte le istruzioni e pre-
cauzioni elencate in questo
manuale prima di utilizzare que-
sta attrezzatura. Conservare il
manuale per future referenze.
MANUALE D'ISTRUZIONI
Adesivo
Numero
di Serie

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 710 Ekg Exercise Bike and is the answer not in the manual?

Questions and answers

Summary of Contents for ProForm 710 Ekg Exercise Bike

  • Page 1 MANUALE D’ISTRUZIONI Nº di Modello PFEVEX2416.0 Nº di Serie Adesivo Numero di Serie DOMANDE? Come fabbricanti, ci siamo impo- sti di provvedere alla completa soddisfazione del cliente. Se avete domande, oppure rinvenite pezzi mancanti, per favore chia- mare il: 800 865114 lunedì–venerdì, 15.00–18.00 (non accessibile da telefoni cellulari).
  • Page 2 INDICE PRECAUZIONI IMPORTANTI ..............2 PRIMA DI INIZIARE .
  • Page 3: Prima Di Iniziare

    PRIMA DI INIZIARE Congratulazioni per avere acquistato la nuova cicloca- utilizzare la ciclocamera. Per qualsiasi informazione mera PROFORM 710 EKG. Andare in bicicletta è uno vi preghiamo di chiamare il numero di telefono riportato ® degli esercizi più efficaci per migliorare il sistema car- sulla copertina del presente manuale.
  • Page 4 MONTAGGIO Il montaggio richiede due persone. Mettere tutte le parti della ciclocamera in una zona libera e rimuovere il materiale d’imballaggio. Non gettare il materiale d’imballaggio fino a quando il montaggio sarà completato. Il montaggio richiede l’attrezzo(i) inclusi, vostra chiave regolabile , ed un cacciavite a stella Utilizzare i disegni delle parti sottostanti per identificare le parti piccole utilizzate nel montaggio.
  • Page 5 2. Mentre un’altra persona solleva la parte anteriore del Telaio (1), fissare lo Stabilizzatore Posteriore (14) al Telaio con due Viti a Testa Bombata da M10 x 73mm (33) e due Rondelle Grower M10 (34). 3. Mentre un’altra persona regge il Montante (3) contro al Telaio (1), collegare il Filo Bardato Superiore (32) al Attenzione a non Filo Bardato Inferiore (31).
  • Page 6 5. Mentre un’altra persona regge la Consolle (6) vicino al Montante (3), collegare il filo bardato sulla consolle al Filo Bardato Superiore (32). Filo Bardato sulla Consolle Inserire il Filo Bardato Superiore (32) in eccesso nel Montante (3) verso il basso. Fissare la Consolle (6) al Montante con quattro Viti M4 x 15mm (40).
  • Page 7 8. Orientare il Supporto Sedile (5) nel modo indicato. Svitare leggermente la Manopola di Regolazione (11), tirarla verso l'esterno e inserire il Montante Sedile nel Telaio (1). Spostare il Supporto del Sedile verso l’alto o verso il basso nella posizione desiderata e quindi rila- sciare la Manopola di Regolazione in uno dei fori di regolazione nel Supporto del Sedile.
  • Page 8: Uso Della Ciclocamera

    USO DELLA CICLOCAMERA REGOLAZIONE DELL’ALTEZZA DEL SEDILE REGOLAZIONE DEL MANUBRIO Per un esercizio Per regolare il efficace, il sedile manubrio, prima deve essere regola- ruotare la maniglia Sedile to alla giusta altez- di regolazione indi- za. Mentre pedala- cata in senso antio- Manopola di te, le ginocchia Regolazione...
  • Page 9 DIAGRAMMA CONSOLLE APPLICAZIONE DELL’ADESIVO D’AVVERTENZA sercizio stesso. Voi potete persino misurare la vostra frequenza cardiaca usando e il sensore pulsazioni Tutte le avvertenze sulla consolle sono stampate in impugnatore incorporato. inglese. L’incluso foglio di adesivi contiene le stesse informazioni in altre quattro lingue. Cercate l’adesivo La consolle presenta quattro programmi intelligenti che Che è...
  • Page 10 La seconda parte del USO DELLA MODALITÀ MANUALE display visualizzerà il ritmo di pedalata, in miglia [MPH] o chilo- Accendere la consolle. metri/ora [KM/H]. Per accendere la consolle, premere un pulsante La terza parte del qualsiasi o semplicemente iniziare a pedalare. Il display visualizzerà...
  • Page 11 Se lo si desidera, misurare la frequenza car- troppo i contatti. Quando le pulsazioni vengono diaca. rilevate, sul display apparirà un simbolo a forma di cuore che lampeggerà ad ogni battito e suc- cessivamente si visualizzerà la frequenza cardia- Prima di utilizzare Contatti ca.
  • Page 12 Mentre ci si allena, il USO DI UN PROGRAMMA AUTOMATICO display suggerirà di mantenere il ritmo di Accendere la consolle. pedalata al livello di quello previsto per il segmento in corso. Per accendere la consolle, premere un pulsante Quando sul display appare la parola « Faster » qualsiasi o semplicemente iniziare a pedalare.
  • Page 13: Manutenzione E Localizzazione Dei Guasti

    MANUTENZIONE E LOCALIZZAZIONE DEI GUASTI Ispezionare e stringere regolarmente tutte le parti Quindi, loca- della ciclocamera. Sostituire immediatamente qualsia- lizzare il si parte consumata. Commutatore (21). Ruotare Per pulire la ciclocamera, utilizzare un panno umido e il Braccio una piccolo quantità di detersivo per piatti dolce. Manovella Importante: Per evitare di danneggiare la consolle, Sinistro (42)
  • Page 14: Consigli Per L'allenamento

    CONSIGLI PER L’ALLENAMENTO Le seguenti indicazioni vi aiuteranno a creare e con- Dimagrimento trollare costantemente il vostro programma di allena- Per bruciare i grassi in modo efficace, bisognerà alle- mento. Ricordarsi che anche un adeguato riposo e narsi ad un livello d’intensità relativamente basso per una sana alimentazione sono essenziali per ottenere lungo periodo di tempo.
  • Page 15 STIRAMENTI SUGGERITI I seguenti esercizi possono provvedere a un buon riscaldamento o raffreddamento. Muoversi lentamente durante lo stiramento senza mai saltare. 1. Stiramento Toccando la Punta dei Piedi Piedi uniti con le ginocchia leggermente piegate, pregarsi lenta- mente in avanti fino a toccare la punta dei piedi cercando di rilassare la schiena e le spalle.
  • Page 16 NOTE...
  • Page 17 NOTE...
  • Page 18 LISTA DEI PEZZI—Nº di Modello PFEVEX2416.0 R0207A Nº. Qtà. Descrizione Nº. Qtà. Descrizione Telaio Vite a Testa Bombata M10 x 20mm Stabilizzatore Anteriore Rondella Grower da M8 Montante Dado Autobloccante da M8 Cappuccio Dado da M6 Supporto del Sedile Vite M4 x 25mm Consolle Vite M4 x 15mm Meccanismo a Vortice...
  • Page 19 DIAGRAMMA DEI PEZZI—Nº di Modello PFEVEX2416.0 R0207A 44 54...
  • Page 20: Come Ordinare Pezzi Di Ricambio

    Fare riferimento ai seguenti dati: • il NUMERO del MODELLO del prodotto (PFEVEX2416.0) • il NOME del prodotto (la ciclocamera PROFORM 710 EKG) • il NUMERO di SERIE del prodotto (vedere la copertina di questo manuale) • il NUMERO CHIAVE e la DESCRIZIONE del/i pezzo/i (vedere a pagine 18 e 19) PROFORM è...
