ProForm 650 Elliptical Bedienungsanleitung page 17

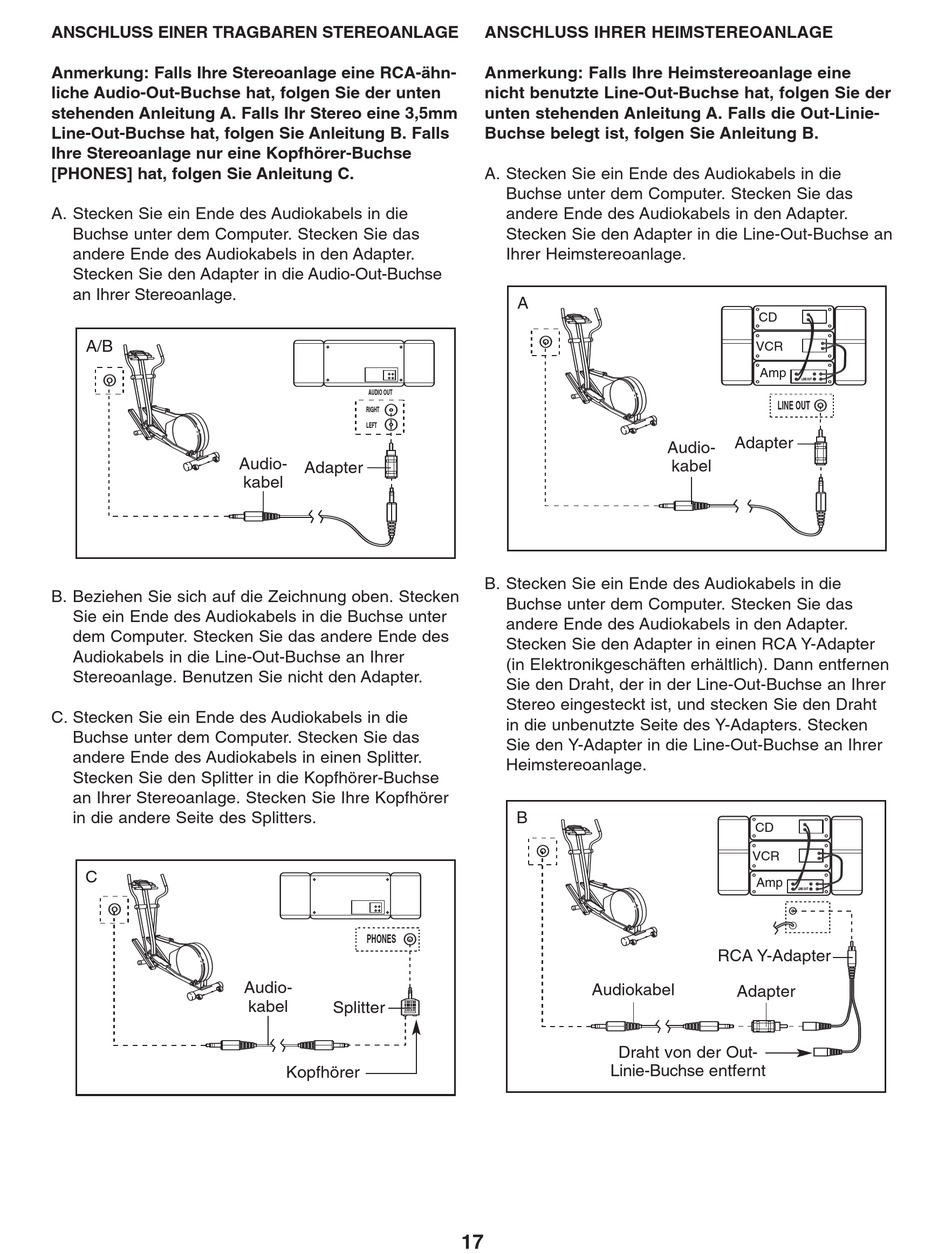

ANSCHLUSS EINER TRAGBAREN STEREOANLAGE
Anmerkung: Falls Ihre Stereoanlage eine RCA-ähn-
liche Audio-Out-Buchse hat, folgen Sie der unten
stehenden Anleitung A. Falls Ihr Stereo eine 3,5mm
Line-Out-Buchse hat, folgen Sie Anleitung B. Falls
Ihre Stereoanlage nur eine Kopfhörer-Buchse
[PHONES] hat, folgen Sie Anleitung C.
A. Stecken Sie ein Ende des Audiokabels in die
Buchse unter dem Computer. Stecken Sie das
andere Ende des Audiokabels in den Adapter.
Stecken Sie den Adapter in die Audio-Out-Buchse
an Ihrer Stereoanlage.
A/B
B. Beziehen Sie sich auf die Zeichnung oben. Stecken
Sie ein Ende des Audiokabels in die Buchse unter
dem Computer. Stecken Sie das andere Ende des
Audiokabels in die Line-Out-Buchse an Ihrer
Stereoanlage. Benutzen Sie nicht den Adapter.
C. Stecken Sie ein Ende des Audiokabels in die
Buchse unter dem Computer. Stecken Sie das
andere Ende des Audiokabels in einen Splitter.
Stecken Sie den Splitter in die Kopfhörer-Buchse
an Ihrer Stereoanlage. Stecken Sie Ihre Kopfhörer
in die andere Seite des Splitters.
C
AUDIO OUT
RIGHT
LEFT
AUDIO OUT
RIGHT
LEFT
Audio-
Adapter
A
kabel
A
LINE OUT
LINE OUT
B
B
PHONES
Audio-
kabel
Splitter
PHONES
Kopfhörer
C
C
ANSCHLUSS IHRER HEIMSTEREOANLAGE
Anmerkung: Falls Ihre Heimstereoanlage eine
nicht benutzte Line-Out-Buchse hat, folgen Sie der
unten stehenden Anleitung A. Falls die Out-Linie-
Buchse belegt ist, folgen Sie Anleitung B.
A. Stecken Sie ein Ende des Audiokabels in die
Buchse unter dem Computer. Stecken Sie das
andere Ende des Audiokabels in den Adapter.
Stecken Sie den Adapter in die Line-Out-Buchse an
Ihrer Heimstereoanlage.
A
B. Stecken Sie ein Ende des Audiokabels in die
Buchse unter dem Computer. Stecken Sie das
andere Ende des Audiokabels in den Adapter.
Stecken Sie den Adapter in einen RCA Y-Adapter
(in Elektronikgeschäften erhältlich). Dann entfernen
Sie den Draht, der in der Line-Out-Buchse an Ihrer
Stereo eingesteckt ist, und stecken Sie den Draht
in die unbenutzte Seite des Y-Adapters. Stecken
Sie den Y-Adapter in die Line-Out-Buchse an Ihrer
Heimstereoanlage.
B
Audiokabel
Draht von der Out-
Linie-Buchse entfernt
17
CD
VCR
Amp
LINE OUT
CD
LINE OUT
VCR
Adapter
Audio-
Amp
kabel
LINE OUT
LINE OUT
A
A
CD
VCR
Amp
LINE OUT
CD
VCR
Amp
LINE OUT
RCA Y-Adapter
Adapter
B
B
