MANUEL DU PROPIÉTAIRE OWNER'S MANUAL MANUAL DEL PROPIETARIO
MANUEL DU PROPIÉTAIRE OWNER'S MANUAL MANUAL DEL PROPIETARIO

Advertisement

Table of Contents
loading

Related Manuals for SHERCO X-RIDE 1.25

Summary of Contents for SHERCO X-RIDE 1.25

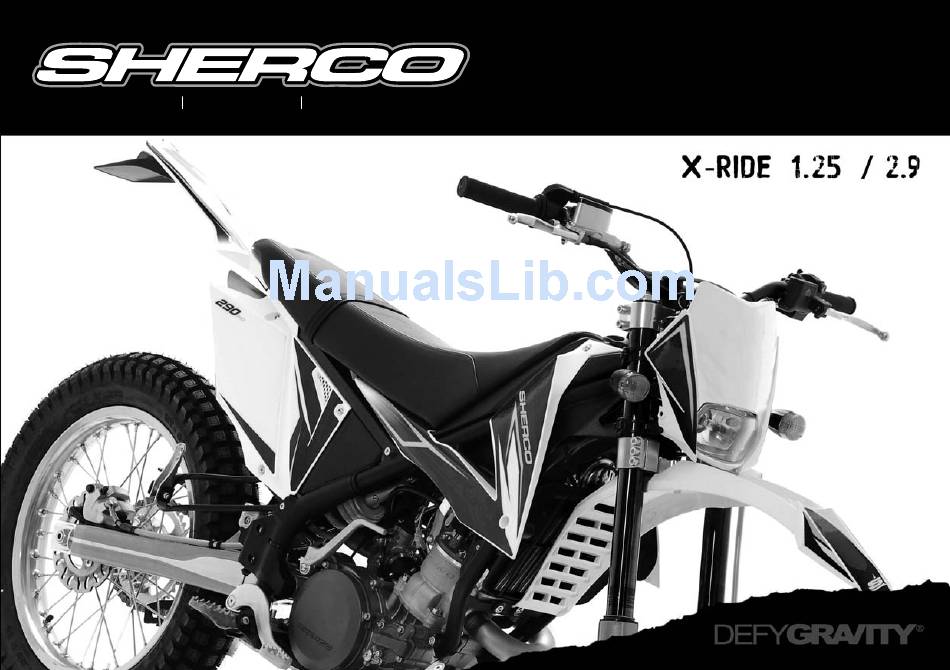

  • Page 1 MANUEL DU PROPIÉTAIRE OWNER’S MANUAL MANUAL DEL PROPIETARIO MANUEL DU PROPIÉTAIRE OWNER’S MANUAL MANUAL DEL PROPIETARIO...
  • Page 3 X-RIDE125/290 X-RIDE125/290 FRANÇAIS ENGLISH P.36 ESPAÑOL P.68...

  • Page 4: Présentation Et Remerciements

    Toutes les informations contenues dans ce manuel répondent aux questions les plus fréquentes des utilisateurs de la SHERCO qui ont accordé leur confiance aux produits de cette marque au fil des ans. SHERCO se réserve le droit d’y apporter des modifi- cations sans préavis, étant donné...

  • Page 5: Table Of Contents

    X-RIDE125/290 X-RIDE125/290 Présentation et remerciements ........................... Avertissements ................................. Identifi cation du n° de châssis et moteur Identifi cation du châssis ............................Identifi cation du moteur ............................. Tableau d’entretien ..............................Opérations d’entretien: Contrôler et faire l’appoint de liquide de frein avant ....................Purger le liquide de frein avant ..........................

  • Page 6: Avertissements

    X-RIDE125/290 X-RIDE125/290 INFORMATIONS ET AVERTISSEMENTS Utilisation de la X-RIDE. Ce modèle est pensé, conçu et fabriqué pour être utilisé sur tout type de terrain. Veuillez lire ATTENTIVEMENT les CONSIGNES POUR LA PREMIÈRE MISE EN MARCHE avant de mettre la moto en marche pour la première fois.

  • Page 7: Identifi Cation Du Châssis

    X-RIDE125/290 X-RIDE125/290 IDENTIFICATION DU CHÂSSIS ET DU MOTEUR Numéro d’identifi cation du châssis Le numéro d’identification du châssis se trouve sur le côté droit de la colonne de direction. Il est conseillé de noter le numéro de châssis dans l’encadré de la page 4. Numéro d’identifi...

  • Page 8: Tableau D'entretien

    X-RIDE125/290 X-RIDE125/290 TABLEAU D’ENTRETIEN distance en KMS OPÉRATION À RÉALISER tous 1.000 6.000 12.000 18.000 24.000 30.000 36.000 Ralenti Jeu dans la commande d’accélération S - C - A Bougie - séparation des électrodes N - C - O Filtre air N - C - O Usure des plaquettes de frein Niveau du liquide de frein...
  • Page 9 2 ans Tube d’arrivée de l’essence S - O - C C = Contrôler A = Réglage O = Remplacer E = Opération réaliser S = Consulter un concessionnaire Sherco N = Nettoyer L = Lubrifier manuel du propiétaire X-RIDE 125/290...

  • Page 10: Opérations D'entretien

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Contrôler et faire l’appoint de liquide de frein avant Le réservoir du liquide de frein avant est situé à côté de la manette. Il est doté d’un petit regard qui permet de contrôler le niveau du liquide. AVERTISSEMENT Pour une bonne inspection, placer la moto en position horizontale.

  • Page 11: Purger Le Liquide De Frein Avant

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Purger le liquide de frein avant Pour purger le système de freinage avant: - Retirer le couvercle du réservoir (voir sect. précédente). - Découvrir le purgeur (1). - Appuyer sur la manette de frein avant (2) sans la relâcher. - Desserrer légèrement le dispositif de purge (3).

  • Page 12: Contrôler Et Faire L'appoint De Liquide De Frein Arrière

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Contrôler et faire l’appoint de liquide de frein arrière Le réservoir du liquide de frein arrière est situé derrière le levier de dé- marrage mécanique. AVERTISSEMENT Pour une bonne inspection, placer la moto en position horizontale. Pour faire l’appoint: - Retirer les deux vis (1) du couvercle du réservoir.

  • Page 13: Purger Le Liquide De Frein Arrière

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Purger le liquide de frein arrière Pour purger le liquide de frein arrière: Retirer le couvercle du réservoir (voir sect. précédente). - Retirer le capuchon (1). - Desserrer légèrement le dispositif de purge (3). - Dès que l’on sent la manette arriver en fin de course, SANS relâ- cher cette dernière, recommencer à...

  • Page 14: Régler La Pression D'actionnement Du Frein Avant

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Régler la pression d’actionnement du frein avant Le réglage de la tension de la manette de frein avant s’effectue à l’aide de la tige filetée (2). - Desserrer l’écrou de fixation (1). - Visser ou dévisser la tige (2). - Fixer la position à...

  • Page 15: Régler La Position De La Pédale De Frein Arrière

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Régler la position de la pédale de frein arrière La pédale de frein arrière (A) est située devant le repose-pied droit. On règle la position de la pédale de frein arrière en ajustant la tige filetée. - Dévisser l’écrou de fixation (1).

  • Page 16: Régler Le Câble D'accélérateur

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Régler le câble d’accélérateur Bien que la tolérance du câble d’accélérateur soit réglée en usine, l’utilisateur peut l’ajuster. Pour accéder à la tige de réglage du câble d’accélérateur, il convient de retirer préalablement la selle (sect. Selle). - Retirer le capuchon (1).

  • Page 17: Niveaux De Compression (Barre Gauche)

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Niveaux de COMPRESSION (barre gauche) Régler la compression de la fourche à l’aide de la vis (1). - Tourner vers la droite pour obtenir une COMPRESSION PLUS LENTE. - Tourner vers la gauche pour obtenir une COMPRESSION PLUS RAPIDE.

  • Page 18: Purger Les Barres De La Fourche

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Purger les barres de la fourche L’usage constant de la fourche engendre de la pression à l’intérieur des bouteilles de la fourche, ce qui rend nécessaire une purge régulière de cette dernière. - Placer la moto sur une béquille centrale. - Retirer les vis de purge (1) (une sur chaque barre).

  • Page 19: Régler L'amortisseur

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Régler l’amortisseur Compression du ressort: L’ensemble composé des bagues dentées et filetées permet de varier et de fixer la position en vue de modifier la précharge du ressort. - Desserrer la bague inférieure (1). - Visser ou dévisser la bague supérieure (2). - Fixer la position à...

  • Page 20: État Des Disques De Frein

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN État des disques de frein L’usure de l’épaisseur des disques se produit dans la zone de contact entre le disque et les plaquettes de frein. ATTENTION Éviter de circuler avec des épaisseurs de disque inférieures à 2,7 mm. Disque de frein avant État des plaquettes de frein L’usure de l’épaisseur des plaquettes se produit dans la zone de contact...

  • Page 21: Circuit De Refroidissement

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Circuit de refroidissement On peut remplir le circuit de refroidissement directement à travers l’orifice d’entrée (1) situé sur le côté gauche du radiateur. À côté du bouchon du radiateur, on trouve un clapet de sécurité (2) qu’il ne faut pas manipuler car il est réglé...

  • Page 22: État Des Ressorts

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN État des ressorts Le levier de changement de vitesse et les repose-pieds sont escamotables afin d’éviter leur rupture en cas d’impact contre des obstacles. Le levier de vitesse se compose d’une fixation à ressort qui permet un déplace- ment de 90 degrés, et donc la récupération instantanée de sa position d’origine.

  • Page 23: Démonter Et Remonter La Roue Avant

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Démonter et remonter la roue avant AVERTISSEMENT Placer la moto en position horizontale et l’immobiliser par la partie arrière. Pour extraire la roue avant: - Retirer l’écrou (1) de la fourche, côté gauche. - Desserrer les 2 vis (2) de la fourche, côté gauche. Protecteur du disque de frein avant - Desserrer la vis (3) de la fourche, côté...
  • Page 24 X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN - Retirer l’essieu (4) par le côté droit. - Retirer la roue avant en tirant dessus doucement vers l’avant pour ne pas endommager le disque et les plaquettes. Pour remettre en place la roue avant: - Procéder de manière inverse au démontage. ATTENTION Nettoyer et graisser l’essieu avant le montage.

  • Page 25: Démonter Et Remonter La Roue Arrière

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Démonter et remonter la roue arrière AVERTISSEMENT Placer la moto en position horizontale et l’immobiliser par la partie avant. Pour extraire la roue arrière: - Retirer l’écrou (1) de l’essieu. - Retirer l’axe (2). Écrou de l’essieu, côté droit CONSEIL Frapper l’extrémité...
  • Page 26 X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN - Déplacer la roue vers l’avant. - Retirer la chaîne (3) du plateau d’entraînement. - Retirer la roue vers l’arrière en dégageant le disque de frein arrière de l’étrier. Pour la mise en place de la roue arrière: - Procéder de manière inverse au démontage.

  • Page 27: Régler La Tension De La Chaîne

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Régler la tension de la chaîne La chaîne doit faire l’objet d’une attention spéciale, car de son entretien correct dépend la vie utile de l’ensemble pignon-couronne et de la chaî- ne elle-même. La zone de vérification (A) de la tension de la chaîne se trouve à équidis- tance du pignon et de la couronne, comme illustré...
  • Page 28 X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN AVERTISSEMENT Placer la moto en position horizontale et l’immobiliser par la partie avant. AVERTISSEMENT La position des deux vis doit être symétrique pour garantir un bon aligne- ment entre le plateau d’entraînement et le pignon de la chaîne. AVERTISSEMENT Vérifi...

  • Page 29: Régler Le Carburateur

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Régler le carburateur Le carburateur est réglé en usine, mais il peut exiger de petits ajuste- ments en fonction de l’altitude et des conditions climatiques. On peut régler le ralenti et la richesse du mélange air-essence. (A) - RALENTI : carburation minimale du moteur.

  • Page 30: État De La Bougie

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN État de la bougie Le bon état de la bougie permet le fonctionnement correct du moteur. L’état de la bougie permet de savoir si le moteur assure une combustion correcte: Bougie desséchée : mauvaise carburation. Bougie propre : carburation correcte. Bougie sale : carburation excessive.

  • Page 31: Contrôler Et Nettoyer Le Fi Ltre À Air

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Contrôler et nettoyer le fi ltre à air Pour accéder au filtre à air, il convient de retirer préalablement la selle (voir sect. Selle). Démontage: - Retirer les deux vis (1). - Retirer le couvercle du filtre à air (2). - Extraire le filtre à...

  • Page 32: Contrôler Et Faire L'appoint De L'huile Moteur

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Contrôler et faire l’appoint de l’huile moteur On contrôle le niveau d’huile grâce à l’orifice de remplissage qui se trou- ve à droite du carter. AVERTISSEMENT Cette opération est à réaliser le moteur à l’arrêt, mais chaud. Pour une bonne inspection, placer la moto en position horizontale.

  • Page 33: Vidange De L'huile Moteur

    X-RIDE125/290 X-RIDE125/290 OPÉRATIONS D’ENTRETIEN Vidange de l’huile moteur AVERTISSEMENT Cette opération est à réaliser le moteur à l’arrêt, mais chaud. ATTENTION Il est conseillé de mener cette opération avec le moteur à chaud, ce qui rend nécessaire de prendre des précautions pour éviter d’éventuelles brûlures.
  • Page 34 Vérifi er le niveau pendant le remplissage d’huile pour ne pas dépasser le niveau. AVERTISSEMENT Le REMPLACEMENT DU FILTRE À HUILE MOTEUR exige des connaissan- ces techniques et est donc à confi er à un Service offi ciel Sherco. Protecteur inférieur du carter manuel du propiétaire X-RIDE 125/290...

  • Page 35: Caractéristiques Techniques

    X-RIDE125/290 X-RIDE125/290 CARACTÉRISTIQUES TECHNIQUES Moteur Sherco 2 temps 272 cm³ (2.8) - 124,9 cm³ (1.25) Cylindrée 76 x 60 mm (2.8) - 56 x 50,6 mm (1.25) Alésage et course Dell’Orto PHBL 26BS Alimentation Lubrifi cation Pré mélange à 2%...

  • Page 36: Presentation And Acknowledgments

    All the information in this manual answers the most frequently asked questions from those SHERCO users who have placed their trust in the brand’s products over the years. Given the informative nature of this manual, SHERCO reserves the right to make al- terations to its content without notice.
  • Page 37 X-RIDE125/290 X-RIDE125/290 Presentation and acknowledgments ......................... Information and warnings ............................Chassis and engine identifi cation No Chassis identifi cation No ............................Moteur identifi cation No ............................. Maintenance table ..............................Maintenance process: Checking and topping up the front brake fl uid ......................Bleeding the front brake fl...

  • Page 38: Information And Warnings

    X-RIDE125/290 X-RIDE125/290 INFORMATION AND WARNINGS Using the X-RIDE This model has been conceived, designed and manufactured for use on all types of surfaces. Carefully read the operating instructions before riding the motorcycle for the first time. The instructions in this manual are accompanied by warnings. Pay attention to the warnings described to avoid suffering personal injury or damage to the motorcycle.

  • Page 39: Chassis Identifi Cation No

    X-RIDE125/290 X-RIDE125/290 CHASSIS AND ENGINE IDENTIFICATION Chassis identifi cation number The chassis identification (1) is located on the right side of the steering head tube. It is advisable to make a note of the chassis number in the box on Page 36. Núm.

  • Page 40: Maintenance Table

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE TABLE distance in KMS OPERATION TO BE PERFORMED every 1.000 6.000 12.000 18.000 24.000 30.000 36.000 Idling Play in the throttle twist-grip S - C - A Spark plug electrode gap N - C - O Air filter N - C - O Brake pad wear Brake fluid level...
  • Page 41 2 years Fuel pipe S - O - C C = Control A = Adjust O = Renew E = Operation to be performed S = Consult a Sherco dealer N = Clean L = Lubricate owner’s manual X-RIDE 125/290...

  • Page 42: Maintenance Process

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Checking and topping up the front brake fl uid The front brake reservoir is located next to the brake lever. It is fitted with an inspection window for checking the fluid level. WARNING In order to perform a thorough inspection, place the motorcycle in a horizontal position.

  • Page 43: Bleeding The Front Brake Fl Uid

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Bleeding the front brake fl uid To bleed the front brake system: - Remove the reservoir cover (see previous section). - Remove the cover (1). - Press in the front brake lever (2) and hold it in. - Slightly loosen the bleeder-device (3).

  • Page 44: Checking And Topping Up The Fl Uid For The Rear Brake

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Checking and topping up the rear brake fl uid The rear brake fluid reservoir is located behind the kick start lever. WARNING In order to perform a thorough inspection, place the motorcycle in a horizontal position. To top up the fl...

  • Page 45: Bleeding The Fl Uid For The Rear Brake

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Bleeding the rear brake fl uid To bleed the rear brake system: - Remove the fluid reservoir cap (see previous page). - Remove the cover (1). - Slightly loosen the bleeder-device (3). - When you feel the handle reach the end of its travel, hold the handle and then tighten the bleeder-device (3).

  • Page 46: Adjusting The Pressure Of The Front Brake Action

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Adjusting the pressure of the front brake action The tension of the front brake lever is adjusted using the threaded shaft (2). - Loosen the locking nut (1). - Screw the shaft in or out (2). - Lock the position with the nut (1).

  • Page 47: Adjusting The Position Of The Rear Brake Pedal

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Adjusting the position of the rear brake pedal The rear brake pedal (A) is located in front of the right footrest. The position of the rear brake pedal is adjusted by varying the position of the threaded shaft. - Unscrew the locknut (1).

  • Page 48: Adjusting The Throttle Cable

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Adjusting the throttle cable The throttle cable play is factory set, although the user can also adjust it: To access the throttle cable adjustment shaft, the seat will first have to be removed (Seat Sect.). - Remove the cap (1). - Loosen the locking nut (2).

  • Page 49: Compression Levels (Left Leg)

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES COMPRESSION levels (left leg) Adjusting the compression of the fork with the screw (1). - Turn to the right for a SLOWER COMPRESSION. - Turn to the left for a FASTER COMPRESSION. Standard adjustment: - Turn the screw fully to the left up to the stop. - Turn the screw 6 turns to the right.

  • Page 50: Purging The Fork Tubes

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Purging air from the fork legs The continued operation of the forks generates pressure in the fork legs so the air pressure must be purged on a regular basis. - Place the motorcycle on a centre stand. - Remove the bleeder screws (1) (one on each fork leg).

  • Page 51: Adjusting The Shock Absorber

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Adjusting the shock absorber Spring compression: A double set of toothed and threaded rings is used to adjust and set the position in order to change the preload on the spring. - Loosen the bottom ring (1). - Screw the top ring in or out (2).

  • Page 52: Condition Of The Brake Discs

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Condition of the brake discs The wear on the thickness of the discs is produced in the area of contact between the disc and the brake pads. WARNING Circular disc thickness should be greater than 2.7 mm. Front brake disc Condition of the brake pads The wear on the thickness of the pads is produced in the area of contact...

  • Page 53: Cooling System

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Cooling circuit The cooling system can be filled at the radiator itself, the filling spout (1) is located on the left side. Beside the radiator cap is the safety valve (2) which should not be tampe- red with as it is set by the manufacturer.

  • Page 54: Condition Of The Springs

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Condition of the springs The gear-change lever and the footrests are retractable to prevent breakage in case of striking obstacles. The gear-change lever comprises an anchor with a spring that allows 90 degrees of movement, thereby recovering its original position instantly. The anchors on the gear-change lever and the footrests should be clean and lu- bricated to allow them to fold up properly as necessary and return to their position with the action of the spring.

  • Page 55: Removing And Refi Tting The Front Wheel

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Removing and refi tting the front wheel WARNING Stand the motorcycle in a horizontal position and immobilize the rear. To remove the front wheel: - Remove the nut (1) located on the left fork leg. - Loosen the two screws (2) located on the left fork leg. Front wheel shaft nut - Loosen the screw (3) on the right fork leg.
  • Page 56 X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES - Remove the axle shaft (4) out the right side. - Remove the front wheel, take it out forward very gently in order to avoid damaging the disc and the pads. To refi t the front wheel: - Proceed in reverse order to the removal.

  • Page 57: Removing And Refi Tting The Rear Wheel

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Removing and refi tting the rear wheel WARNING Stand the motorcycle hotizontally and immobilize the front. To remove the rear wheel: - Remove the rear axle shaft nut (1). - Remove the wheel shaft (2). Right side axle nut Tap the end of the wheel shaft with a nylon mallet to aid removal.
  • Page 58 X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES - Push the wheel forwards. - Remove the chain (3) from the wheel sprocket. - Withdraw the wheel backwards, releasing the rear disc brake from the calliper. To refi t the back wheel: - Proceed in reverse order to the removal. Chain - Adjust the chain tension (Adjusting the chain tension chapter).

  • Page 59: Adjusting The Chain Tension

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Adjusting the chain tension The chain must be given special attention because the life of the sproc- ket assembly, crown wheel and the chain itself depends on its good maintenance. The test area (A) of the chain tension is at the midpoint between the front sprocket and the rear sprocket, as pictured.
  • Page 60 X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES WARNING Stand the motorcycle hotizontally and immobilize the front. WARNING The position of the two adjusting screws must be symmetrical to ensure good alignment between the sprockets. WARNING Check the condition and tension of the chain tension and its greasing regularly.

  • Page 61: Adjusting The Carburettor

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Adjusting the carburettor The carburettor adjustment is factory set, however, depending on the altitude and weather conditions, it may require minor adjustments. The idling speed and the richness of the (air-fuel) mixture can be adjus- ted. (A) - IDLE: minimum engine carburetion.

  • Page 62: Condition Of The Spark Plug

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Condition of the spark plug A spark plug that is in good condition allows the engine to run properly. The condition of the spark plug will reveal whether the engine combus- tion is correct: Spark plug has dry deposits - poor carburetion. Clean spark plug –...

  • Page 63: Checking The Air Fi Lter And Its Cleanliness

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Checking the air fi lter and its cleanliness To access the air filter, the seat will first have to be removed (Seat Sect.). Removal: - Remove the two screws (1). - Remove the air filter cover (2). - Remove the air filter (3).

  • Page 64: Checking And Topping Up The Engine Oil

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Checking and topping up the engine oil The oil level filling hole is located on the right crankcase. WARNING This operation must be carried out with the engine switched off but still warm. In order to properly check the oil level, place the motorcycle in a hori- zontal position.

  • Page 65: Changing The Engine Oil

    X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES Changing the engine oil WARNING This operation must be carried out with the engine switched off but still warm. ATTENTION It is advisable to perform this operation while the engine is warm, and therefore care should be taken to avoid any possible burns. To drain the oil from the engine: Bottom crankcase protector - To remove the bottom of the housing (1), remove the 4 screws,...
  • Page 66 X-RIDE125/290 X-RIDE125/290 MAINTENANCE PROCESSES - Remove the filler plug - dipstick (3) to aid draining. - Remove the drain plug bolt (4). - Wait a few minutes until all the oil has drained out. - Refit the drain plug bolt (3). - Refill with fresh oil.

  • Page 67: Technical Details

    X-RIDE125/290 X-RIDE125/290 TECHNICAL DETAILS Engine Sherco 2 stroke 272 cm³ (2.8) - 124,9 cm³ (1.25) Engine Size 76 x 60 mm (2.8) - 56 x 50,6 mm (1.25) Bore x Stroke Dell’Orto PHBL 26BS Fuel System Lubrication 2 % Oil Premix...

  • Page 68: Presentación Y Agradecimiento

    Le aconsejamos que sea cuidadoso con su moto para lograr una larga “vida” además de ser respetuoso con el medio ambiente y con los demás. La SHERCO X-RIDE es una moto pensada para disfrutar del equilibrio, destreza en la conducción y disfrute del medio en el que se desenvuelve.
  • Page 69 X-RIDE125/290 X-RIDE125/290 Presentación y agradecimiento .......................... Información y advertencias ..........................Identifi cación nº de chasis y motor Identifi cación nº de chasis ............................Identifi cación nº de motor ............................Tabla de mantenimiento ............................Procesos de mantenimiento: Controlar y reponer el líquido del freno delantero ....................Purgar el líquido del freno delantero ........................

  • Page 70: Información Y Advertencias

    X-RIDE125/290 X-RIDE125/290 INFORMACIÓN Y ADVERTENCIAS Utilización de la X-RIDE Este modelo se ha pensado, diseñado y fabricado para su utilización en todo tipo de pistas. Lea ATENTAMENTE las instrucciones de INSTRUCCIONES PARA LA PRIMERA PUESTA EN MARCHA antes de poner en marcha por primera vez la motocicleta.

  • Page 71: Identifi Cación Nº De Chasis Y Motor Identifi Cación Nº De Chasis

    X-RIDE125/290 X-RIDE125/290 IDENTIFICACIÓN CHASIS Y MOTOR Número de identifi cación del chasis El número de identificación del chasis(1) se encuentra en el lado dere- cho de la columna de dirección. Se recomienda anotar el número de chasis en el recuadro de la pág. 68. Núm.

  • Page 72: Tabla De Mantenimiento

    X-RIDE125/290 X-RIDE125/290 TABLA DE MANTENIMIENTO distancia en KMS OPERACIÓN A REALIZAR cada 1.000 6.000 12.000 18.000 24.000 30.000 36.000 Ralentí Juego en el mando de aceleración S - C - A Bujía separación de los electrodos N - C - O Filtro de aire N - C - O Desgaste de las pastillas de freno...
  • Page 73 Tubo de gasolina S - O - C C = Control A = Ajustar O = Sustituir E = Operación a realizar S = Consultar a un concesionario Sherco N = Limpiar L = Lubrificar manual de propietario X-RIDE 125/290...

  • Page 74: Procesos De Mantenimiento

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Controlar y reponer el líquido de freno delantero El depósito del freno delantero está situado al lado de la maneta. Incorpora una mirilla para controlar el nivel del líquido. AVISO Para una buena inspección, colocar la motocicleta en posición horizontal. Para reponer: - Retirar los dos tornillos(1) de la tapa del depósito.

  • Page 75: Purgar El Líquido Del Freno Delantero

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Purgar el líquido de freno delantero Para purgar el sistema de frenado delantero: - Retirar la tapa del depósito (ver Ap. anterior). - Destapar el purgador(1). - Presionar la maneta del freno delantero(2) sin soltarla. - Aflojar ligeramente el dispositivo-sangrador(3).

  • Page 76: Controlar Y Reponer El Líquido Del Freno Trasero

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Controlar y reponer el líquido de freno trasero El depósito del líquido del freno trasero está situado detrás de la palan- ca de arranque mecánico. AVISO Para una buena inspección, colocar la motocicleta en posición horizontal. Para reponer: - Retirar los dos tornillos(1) de la tapa del depósito.

  • Page 77: Purgar El Líquido Del Freno Trasero

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Purgar el líquido de freno trasero Para purgar el sistema de frenado trasero: - Retirar la tapa del depósito del líquido (ver Ap. anterior). - Retirar el tapón negro protector(1). - Aflojar ligeramente el dispositivo-sangrador(3). - Cuando note que la maneta llega al tope del recorrido, SIN sol- tar la maneta, volver a apretar el dispositivo-sangrador (3).

  • Page 78: Ajustar La Presión De Accionamiento Del Freno Delantero

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Ajustar la presión de accionamiento del freno delantero El ajuste de la tensión de la manera del freno delantero se regula me- diante el eje roscado(2). - Aflojar la tuerca de fijación(1) - Roscar o desenroscar el eje(2). - Fijar la posición con la tuerca(1).

  • Page 79: Ajustar La Posición Del Pedal Del Freno Trasero

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Ajustar la posición del pedal del freno trasero El pedal de freno trasero está situado delante del reposapiés derecho. La posición del pedal del freno trasero se realiza variando la posición del eje roscado. - Desenroscar la tuerca de fijación(1). - Enroscar o desenroscar el tornillo(2).

  • Page 80: Ajustar El Cable Del Gas

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Ajustar el cable del gas La tolerancia del cable del gas viene regulada de fábrica, pero el usua- rio también puede regularlo: - Retirar el capuchón(1). - Aflojar la tuerca de fijación(2). - Enroscar o desenroscar el eje roscado(3). - Fijar la posición con la tuerca de fijación(2).

  • Page 81: Niveles De Compresión (Barra Izquierda)

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Niveles de COMPRESIÓN (barra izquierda) Regular la compresión de la horquilla mediante el tornillo(1). - Girar hacia la derecha para MÁS LENTO EN COMPRESIÓN. - Girar hacia la izquierda para MÁS RÁPIDO EN COMPRESIÓN. Reglaje estándar: - Girar el tornillo a izquierdas hasta el tope.

  • Page 82: Purgado De Las Barras De Las Horquillas

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Purgado de las barras de la horquilla El continuo uso de las horquillas genera presión dentro de las botellas de las horquillas por lo que se tendrá que purgar regularmente. - Reposar la moto sobre un caballete central. - Retirar los tornillos de purgado(1) (uno en cada barra).

  • Page 83: Ajustar El Amortiguador

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Ajustar el amortiguador Compresión del muelle: Mediante el doble conjunto de anillos dentados y roscados se gradúa y fija la posición para modificar la precarga del muelle. - Aflojar el anillo inferior(1). - Roscar o desenroscar el anillo superior(2). - Fijar la posición con el anillo inferior(1).

  • Page 84: Estado De Los Discos De Freno

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Estado de los discos de freno El desgaste del grosor de los discos se produce en la zona de contacto entre el disco y las pastillas de freno. ATENCIÓN Evitar circular con espesores del disco inferiores a 2,7mm. Disco de freno delantero Estado de las pastillas de freno El desgaste del grosor de las pastillas se produce en la zona de contac-...

  • Page 85: Circuito De Refrigeración

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Circuito de refrigeración El circuito de refrigeración se puede llenar por el propio radiador, provisto de una boca(1) de entrada en su lado izquierdo. Al lado del tapón del radiador se encuentra la válvula de seguridad(2) la cual no debe manipularse ya que viene regulada por el fabricante.

  • Page 86: Estado De Los Muelles

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Estado de los muelles La palanca del cambio de marchas y los reposapiés son retráctiles con el fin de evitar su rotura en caso de golpeo con obstáculos. La palanca del cambio de marchas consta de un anclaje con un muelle que per- mite 90 grados de movimiento y con ello la recuperación de su posición original instantanea.

  • Page 87: Desmontaje Y Montaje De La Rueda Delantera

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Desmontaje y montaje de la rueda delantera AVISO Colocar la motocicleta en posición horizontal e inmovilizarla por la parte trasera. Para retirar la rueda delantera: - Retirar la tuerca(1) de la horquilla izquierda. - Aflojar los 2 tornillos(2) de la horquilla izquierda. Tuerca del eje de la rueda delantera - Aflojar el tornillo(3) de la horquilla derecha.
  • Page 88 X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO - Retirar el eje(4) por el lado derecho. - Retirar la rueda delantera hacia delante con suavidad para no dañar el disco y las pastillas. Para la colocación de la rueda delantera: - Proceder de manera inversa al desmontaje. ATENCIÓN Limpiar y engrasar el eje antes del montaje.

  • Page 89: Desmontaje Y Montaje De La Rueda Trasera

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Desmontaje y montaje de la rueda trasera AVISO Colocar la motocicleta en posición horizontal e inmovilizarla por la parte delantera. Para retirar la rueda trasera: - Retirar la tuerca(1) del eje. - Retirar el eje(2). Tuerca eje lado derecho CONSEJO Golpear el extremo del eje con una maza de Nylon para facilitar su ex-...
  • Page 90 X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO - Desplazar la rueda hacia delante. - Retirar la cadena(3) del plato de arrastre. - Retirar la rueda hacia atrás liberando el disco de freno trasero de la pinza. Para la colocación de la rueda trasera: - Proceder de manera inversa al desmontaje.

  • Page 91: Ajustar El Tensado De La Cadena

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Ajustar el tensado de la cadena La cadena debe ser objeto de una atención especial ya que de su buen mantenimiento depende la vida útil del conjunto piñón, corona y de la propia cadena. La zona de comprobación(A) del tensado de la cadena se encuentra en el punto medio entre el piñón y la corona, como muestra la imagen.
  • Page 92 X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO AVISO Colocar la motocicleta en posición horizontal e inmovilizarla por la parte delantera. AVISO La posición de los dos tornillos debe ser simétrica para garantizar un buen alineado entre el plato de arrastre y el piñón cadena. AVISO Revisar periódicamente la tensión de la cadena, el estado y el engrase.

  • Page 93: Ajustar El Carburador

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Ajustar el carburador El carburador está regulado de fábrica pero, dependiendo de la altura y condiciones climáticas puede requerir pequeños ajustes. Se puede regular el ralentí y la riqueza de la mezcla (aire-gasolina). (A) - RALENTÍ: carburación mínima del motor. (B) - RIQUEZA: mezcla de aire y gasolina.

  • Page 94: Estado De La Bujía

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Estado de la bujía El buen estado de la bujía permite el correcto funcionamiento del motor. El estado de la bujía permitirá saber si el motor realiza una correcta combustión: Bujía está reseca - carburación pobre. Bujía limpia - carburación correcta.

  • Page 95: Controlar Y Limpieza Del Fi Ltro De Aire

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Controlar y limpieza del fi ltro de aire Para acceder al filtro de aire se tendrá que retirar previamente el asiento. Desmontaje: - Retirar los dos tornillos(1). - Retirar la tapa del filtro del aire(2). - Extraer el filtro del aire(3).

  • Page 96: Controlar Y Reponer Aceite Del Motor

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Controlar y reponer aceite del motor El control del nivel de aceite se realiza mediante el orificio de llenado que está a la derecha del cárter. AVISO Esta operación debe realizarse con el motor parado pero caliente. Para una buena inspección, colocar la motocicleta en posición horizontal.

  • Page 97: Cambio De Aceite Del Motor

    X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO Cambio de aceite del motor AVISO Esta operación debe realizarse con el motor parado pero caliente. ATENCIÓN Durante esta operación se aconseja que el motor esté caliente por lo que se deberán tomar medidas para evitar posibles quemaduras. Para el vaciado del aceite del motor: Protector inferior del cárter - Retirar el protector inferior del cárter(1), mediante los 4 tornillos,...
  • Page 98 X-RIDE125/290 X-RIDE125/290 PROCESOS DE MANTENIMIENTO - Retirar el tapón de llenado(2) para facilitar el vaciado. - Retirar el tornillo de vaciado(3). - Esperar unos minutos hasta el total vaciado de aceite. - Colocar el tornillo de vaciado(3). - Rellenar de aceite. - Colocar el tapón de llenado(2).

  • Page 99: Datos Técnicos

    X-RIDE125/290 X-RIDE125/290 DATOS TÉCNICOS Motor Sherco 2 tiempos Cilindrada 272 cm³ (2.8) - 124,9 cm³ (1.25) Diámetro x Carrera 76 x 60 mm (2.8) - 56 x 50,6 mm (1.25) Alimentación Dell’Orto PHBL 26BS Lubrication Mezcla 2% de aceite Refrigeración Líquido refrigerante...

This manual is also suitable for:

X-ride 2.9
