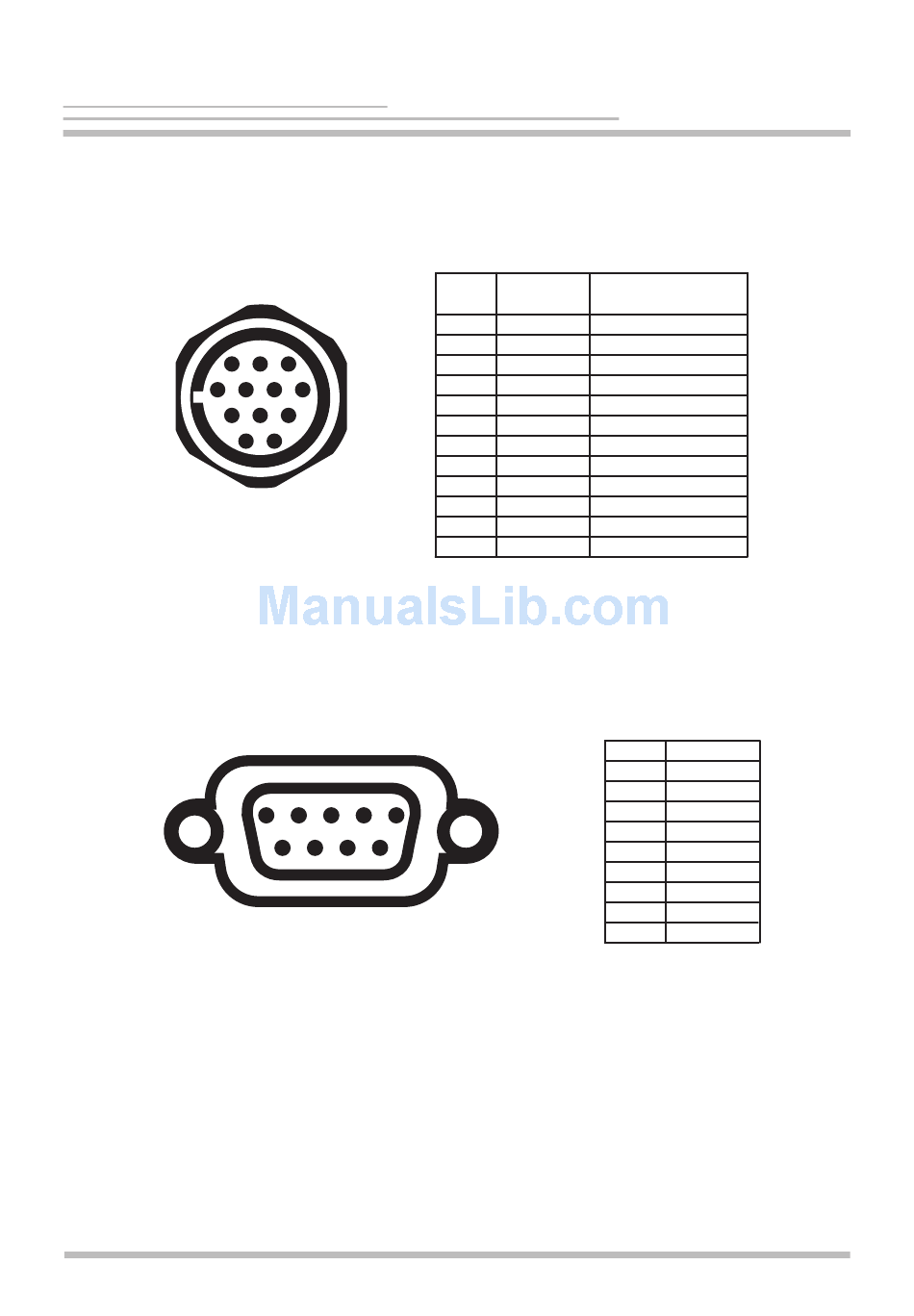

9 Apéndice A – Asignación de pins del conector
Minicon cable de Bus
9 1 2
8 1 0 1 2 3
7 1 1 4
6 5
SUB-D 9 RS232
1 2 3
7 8
6
broche Signal
1 Audio 1
2 Control 2
3 -24 V
4 GND
5 GND
6 GND
7 GND
8 +24 V
9 Control 3
10 Control 1
11 Mic Bus
12 Mode
Masa conectada al chasis del conector
4 5
9
Español
Código de colores
del cable
negro
azul
gris
marrón
violeta
rosa/gris
rojo
rosa
amarillo
verde
blanco
rojo/azul
Pin Signal
1 n.c.
2 TXD
3 RXD
4 n.c.
5 GND
6 n.c.
7 n.c.
8 n.c.
9 n.c.
