Summary of Contents for Pioneer VSX-D512

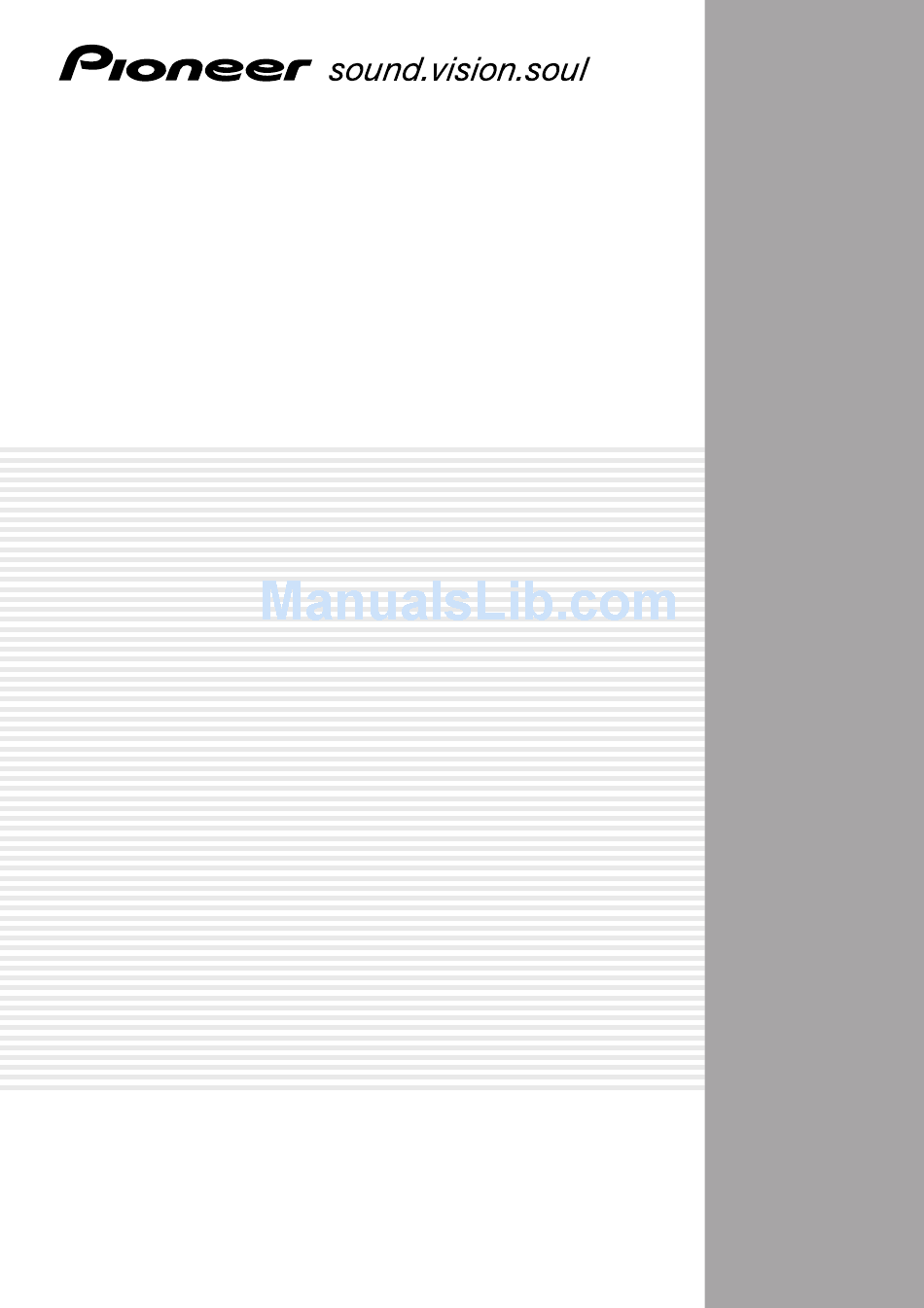

- Page 1 AUDIO/VIDEO MULTI-CHANNEL RECEIVER SINTOAMPLIFICATORE AUDIO/VIDEO MULTICANALE VSX-D512 Operating Instructions Istruzioni per l’uso...
- Page 2 Thank you for buying this Pioneer product. Please read through these operating instructions so you will know how to operate your model properly. After you have finished reading the instructions, put them away in a safe place for future reference.
-
Page 3: Installing The Receiver
Operating Environment H045 En Operating environment temperature and humidity: +5°C – +35°C (+41°F – +95°F); less than 85%RH (cooling vents not blocked) Do not install in the following locations • Location exposed to direct sunlight or strong artificial light • Location exposed to high humidity, or poorly ventilated location Installing the Receiver... -
Page 4: Table Of Contents
Contents 1 Before you start 4 Controls and displays Checking what’s in the box .......6 Front Panel ............20 Making cable connections ........6 Display ............. 22 Loading the batteries .........6 Remote Control ..........24 Operating range of remote control unit ... 6 5 Playing sources 2 5 minute guide Introduction to Sound Modes ...... - Page 5 7 Using the tuner Listening to the radio ........36 Improving FM stereo sound ....... 36 Using the RF attenuator ......36 Saving station presets ........37 Naming station presets ........38 Listening to station presets ......38 An introduction to RDS ........39 Using the RDS display ......
-
Page 6: Before You Start
Before you start Checking what’s in the box • Never use new and old batteries together. • Insert the plus and minus sides of the Please check that you've received the following batteries properly according to the marks supplied accessories: in the battery case. -
Page 7: 5 Minute Guide
5 minute guide Introduction to home theater You are probably used to using stereo equipment to listen to music, but may not be used to home theater systems that give you many more options (such as surround sound) when listening to soundtracks. -
Page 8: Listening To Surround Sound
5 minute guide Listening to Surround Sound This receiver was designed with the easiest possible setup in mind, so with the following quick setup guide, you should have your system hooked up for surround sound in no time at all. In most cases, you can simply leave the receiver in the default settings. - Page 9 5 minute guide Connect your speakers. A complete setup of six speakers (including the subwoofer) is shown here, but everyone’s home setup will vary. Simply connect the speakers you have in the manner shown below. The receiver will work with just two stereo speakers (the front speakers in the diagram) but using at least three speakers is recommended, and all six is best.
- Page 10 5 minute guide Plug in the receiver and switch it on, followed by your DVD player, your subwoofer and the TV. Make sure you’ve set the video input on your TV to this receiver. Check the manual that came with the TV if you don’t know how to do this.
-
Page 11: Using The Quick Setup
5 minute guide Using the Quick Setup You can use the Quick Setup to get your system Check the table below to find the speaker up and running with just a few button presses. setup that corresponds with your system. The receiver automatically makes the necessary settings after you have selected your speaker setup and room size. -
Page 12: Connecting Up
Connecting up Before making or changing the connections, switch off the power and disconnect the power cord from the AC outlet. Digital audio cords/Optical cables Audio/Video cords Commercially available digital audio coaxial Use audio/video cords (not supplied) to connect cords (standard video cords can also be used) the audio/video components and a video cord to or optical cables (not supplied) are used to connect the monitor TV. -
Page 13: Connecting Digital Components
Connecting up Connecting digital components For proper decoding of Dolby Digital/DTS soundtracks, you need to make digital audio connections. You can do this by either coaxial or optical connections (you don’t need to do both). The quality of these two types of connections is the same, but since some digital components only have one type of digital terminal, it is a matter of matching like with like (for example, the coaxial output from the component to the coaxial input on the receiver). -
Page 14: Connecting Dvd 5.1 Channel Components
Connecting up Connecting DVD 5.1 channel components If you prefer to use a seperate component for decoding DVDs, you can connect a decoder or a DVD player with multi-channel analog outputs to the multi-channel inputs of this receiver. When connecting your equipment, always make sure the power is turned off and the power cord is disconnected from the wall outlet. -
Page 15: Connecting Antennas
Connecting up AUDIO OUTPUT VIDEO OUTPUT TV tuner (or Satellite tuner) The arrows indicate the VIDEO direction of OUTPUT the signal. DVD player (or LD player) AUDIO OUTPUT The arrows indicate the VIDEO direction of INPUT the signal. TV (monitor) Connecting antennas Connect the AM loop antenna and the FM wire antenna as shown at right. -
Page 16: Am Loop Antenna
Connecting up AM loop antenna Using external antennas Assemble the antenna and connect to the receiver. Attach to a wall, etc. (if desired) and To improve FM reception face in the direction that gives the best Connect an external FM antenna. reception. -
Page 17: Connecting The Speakers
Connecting up Connecting the speakers A complete setup of six speakers (including the subwoofer) is shown here, but everyone’s home setup will vary. Simply connect the speakers you have in the manner shown below. The receiver will work with just two stereo speakers (the front speakers in the diagram) but using at least three speakers is recommended, and a complete setup is best for surround sound. -
Page 18: Hints On Speaker Placement
Connecting up Make sure that all the bare speaker wire is twisted together and inserted fully into the speaker terminal. If any of the bare speaker wire touches the rear panel it may cause the power to cut off as a safety measure. - Page 19 A damaged power cord can cause a fire or give you an electrical shock. Check the power cord once in a while. When you find it damaged, ask your nearest Pioneer authorized service center or your dealer for a replacement.
-
Page 20: Controls And Displays
Controls and displays Front Panel INPUT SELECTOR MULTI JOG ENTER STANDBY STANDBY / ON MASTER VOLUME ADVANCED STEREO/ SIGNAL STATION TUNING STANDARD MONITOR MIDNIGHT LOUDNESS TONE QUICK SETUP SURROUND DIRECT SELECT DOWN – OFF - ON LISTENING MODE MULTI JOG TUNER EDIT CLASS BAND... - Page 21 Controls and displays 15 LISTENING MODE buttons STANDARD (pages 26, 28) Press for Standard decoding and to switch between the various Pro Logic II options. ADVANCED SURROUND (pages 26, 28) Use to switch between the various surround modes. STEREO/DIRECT (pages 26, 27) Switches direct playback on or off.
-
Page 22: Display
Controls and displays Display SIGNAL AUTO DIGITAL DIRECT MONITOR RFATT EON DIGITAL DIGITAL PROLOGIC Re-EQ MIDNIGHT STEREO TUNED RDS Neo:6 ANALOG DTS ADV.SURR. LOUDNESS MONO SIGNAL SELECT indicators DIRECT Lights to indicate the type of input signal Lights when source direct playback is in use. assigned for the current component: Direct playback bypasses the tone controls and channel levels for the most accurate reproduc-... - Page 23 Controls and displays 13 LOUDNESS Lights during Loudness listening. 14 TUNER indicators STEREO : Lights when a stereo FM broadcast is being received in auto stereo mode. MONO : Lights when the mono mode is set using the MPX button. TUNED : Lights when a broadcast is being received.
-
Page 24: Remote Control
Controls and displays ADVANCED SURROUND (pages 26, 28) Remote Control Use to switch between the various surround modes. STEREO (pages 26, 27) Switches direct playback on or off. Direct playback bypasses the tone controls and channel levels for the most accurate reproduction of a source. - Page 25 Use to switch between the three banks 15 DVD CONTROL buttons (classes) of station presets. You can use these buttons to control a Pioneer MPX (page 36) DVD player connected to your system. Use to switch between auto stereo and mono reception of FM broadcasts.
-
Page 26: Playing Sources
Playing sources Introduction to Sound Modes Pro Logic II Movie This mode gives 5.1 channel surround sound. It There are three basic sound options: Stereo/ is suitable for movies, especially those recorded Direct, Standard or Advanced Surround. in Dolby Surround. The channel separation and movement of surround effects is comparable to Stereo/Direct Dolby Digital 5.1. -
Page 27: Choosing The Input Signal
Playing sources Expanded This mode is especially designed to give sound • DVD 5.1 ch is only available when DVD/ depth to stereo sources. The overall effect LD is selected as the source. builds a dynamic and broad sound space, allowing two-channel (stereo) signals to imitate •... -
Page 28: Listening To Multi-Channel Playback
Playing sources Listening to multi-channel Using Advanced Surround playback Dolby Pro Logic, Dolby Digital and DTS signal processing is done automatically correspond- ing to the input signal. • Press ADVANCED SURROUND repeat- edly to cycle the sound options. Each press changes the display as follows: INPUT SELECTOR RECEIVER DVD/LD... -
Page 29: Using The Tone Controls
Playing sources • When the receiver is switched to Direct, Midnight using the tone controls automatically switches the receiver to Stereo mode. Loudness Playing other sources You can also press MIDNIGHT or LOUDNESS on the front panel. Each press switches the effect on or off. -
Page 30: Selecting The Multi-Channel Analog Inputs
Playing sources Selecting the multi-channel analog inputs Connect a DVD player with 5.1 channel output to listen to 5.1 channel playback. Select DVD/LD if it is not already selected. Use the INPUT SELECTOR buttons on the remote (or the MULTI JOG/INPUT SELECTOR dial on the front panel). -
Page 31: Setting Up The Receiver
Setting up the receiver Speaker setting (page 32) Choosing your receiver setup Specify the number and type of speakers you Even though you may already have your system have connected. up and running after using the 5 minute guide on pages 7 to 11, you should also be sure to Subwoofer setting (page 32) complete the following set up operations to Specify how the subwoofer is used. -
Page 32: Speaker Setting
Setting up the receiver The setting display is automatically exited • If the cone size (diameter) of the speaker is after 20 seconds of inactivity. larger than 15 cm, set the speaker size to L. • If you’re not using a subwoofer, we recommend setting the front speakers to L. -
Page 33: Lfe Attenuator Setting
Setting up the receiver Front speaker distance setting 100Hz 150Hz • Default setting: 3 m Sets the distance from the front speakers to the 200Hz listening position. Use ’ or ‘ to set the distance of the • 100 Hz front speakers from the main listening Sends bass frequencies below 100 Hz to the position (within a 9 m range). -
Page 34: Dynamic Range Control Setting
Setting up the receiver ch 1. R ch 2 setting, the left front speaker will play channel 1 and the right front speaker will When S is selected in the speaker setting, play channel 2. the surround distance cannot be set. Use ’... -
Page 35: Optical Digital Input Setting
Setting up the receiver Press STANDARD. Optical digital input setting • Default setting: TV/SAT Press TEST TONE to output the test tone. Here you tell the receiver what component you The test tone is output in the following order have hooked up to the optical input jack. (depending on the speaker setting): Use ’... -
Page 36: Using The Tuner
Using the tuner Tune to a station. Listening to the radio There are three ways to do this: The following steps show you how to tune to FM and AM radio broadcasts using the automatic Automatic tuning (search) and manual (step) tuning functions. To search for stations in the currently Once you are tuned to a station you can selected band, press and hold TUNING +/... -
Page 37: Saving Station Presets
Using the tuner Saving station presets If you often listen to a particular radio station, it's convenient to have the receiver store the fre- quency for easy recall whenever you want to listen to that station. This saves the effort of manually tuning in each time. -
Page 38: Naming Station Presets
Using the tuner Naming station presets Listening to station presets For easier identification, you can name your Having stored up to 30 stations (see previous station presets. page), preset stations can be easily recalled. Choose the station preset you want to Press TUNER (remote) or use the MULTI name. -
Page 39: An Introduction To Rds
Using the tuner An introduction to RDS The receiver can search for and display the following program types: Radio Data System, or RDS as it’s usually known, is a system used by FM radio stations to NEWS News provide listeners with various kinds of informa- AFFAIRS tion—the name of the station and the kind of Current affairs... -
Page 40: Using The Rds Display
Using the tuner In addition, there is a program type, ALARM, Searching for RDS programs used for exceptional emergency announce- One of the most useful features of RDS is the ments. You can’t search for this, but the tuner ability to search for a particular kind of radio will switch automatically to this RDS broadcast program. -
Page 41: Basics Of Eon
Using the tuner If you want to keep listening to the Using EON station, press ENTER within the 5 seconds. Use the front panel controls to do this. If you don’t press ENTER, searching resumes. If NO PTY is displayed it means the tuner couldn’t find that program type at the time of the search. -
Page 42: Clearing All Stations From The Rds Or Eon Search
Using the tuner • The EON mode is canceled if you switch to AM reception while setting EON. It starts once again when you return to FM reception. • You can’t search for traffic announcements and news at the same time. •... -
Page 43: Making Recordings
Making Recordings Making an audio or a video Monitoring your recording You can listen to (monitor) the recording as it's recording being made using the MONITOR button on the You can make an audio or a video recording front panel (a cassette deck would have to have from the built-in tuner, or from an audio or video a record monitor function). -
Page 44: Additional Information
Sometimes the trouble may lie in another component. Investigate the other components and electrical appliances being used. If the trouble cannot be rectified even after exercising the checks listed below, ask your nearest Pioneer authorized service center or your dealer to carry out repair work. - Page 45 Additional information Problem Remedy No sound from surround or • Refer to Speaker setting on page 32 to check the speaker center speakers. settings. • Refer to Setting the relative volume level of each channel on page 35 to check the speaker levels. •...
-
Page 46: Specifications
Additional information Specifications Amplifier Section Video Section Continuous Power Output (Stereo) Input (Sensitivity/Impedance) VCR/DVR, DVD/LD, TV/SAT ..... 1 Vp-p/75 Ω Front ........80 W per channel (DIN 1kHz, THD 1.0 %, 8 Ω) Output (Level/Impedance) VCR/DVR, MONITOR OUT ....1 Vp-p/75 Ω Continuous Power Output (Surround) Front ........ -
Page 47: Cleaning The Unit
Do not use furniture wax or cleansers. • Never use thinners, benzine, insecticide sprays or other chemicals on or near this unit, since these will corrode the surfaces. Published by Pioneer Corporation. Copyright © 2003 Pioneer Corporation. All rights reserved. - Page 48 Grazie per aver acquistato questo prodotto Pioneer. Leggere attentamente questo manuale di istruzioni per familiarizzarsi con l’uso dell’apparecchio. Conservare poi il manuale per ogni eventuale futuro riferimento. Questo prodotto è destinato esclusivamente all'uso domestico. Eventuali disfunzioni dovute ad usi diversi...
- Page 49 Condizioni ambientali di funzionamento H045 It Umidità e temperatura di funzionamento: +5°C – +35°C (+41°F – +95°F); inferiore a 85%RH (feritoie di raffreddamento non ostruite) Non posizionare nei seguenti luoghi: • luoghi esposti alla luce diretta del sole o a forti sorgenti di luce artificiale •...
- Page 50 Indice 5 Riproduzione delle fonti 1 Informazioni preliminari Introduzione ai modi audio ......26 Controllo degli accessori in dotazione ..... 6 Stereo/Diretto ..........26 Collegamento dei cavi ........6 Modi Standard ........... 26 Inserimento delle pile ........6 Modi Advanced Surround ......26 Campo operativo del telecomando ....
- Page 51 7 Utilizzo del sintonizzatore Per ascoltare la radio ........36 Per migliorare l’audio stereo FM ....36 Utilizzo dell’attenuatore RF ....... 36 Per memorizzare le stazioni preselezionate ..........37 Per assegnare un nome alle stazioni preselezionate ..........38 Per ascoltare le stazioni preselezionate ..38 Introduzione al sistema RDS ......
-
Page 52: Informazioni Preliminari
Informazioni preliminari Controllo degli accessori in Attenzione dotazione L’utilizzo errato delle pile può avere Si prega di controllare di aver ricevuto i conseguenze pericolose come perdita di liquido seguenti accessori in dotazione: ed esplosione. Osservare le seguenti • Antenna AM a telaio precauzioni: •... -
Page 53: Guida In 5 Minuti
Guida in 5 minuti Introduzione al teatro casalingo Se l’utilizzo di un apparato stereo per l’ascolto della musica è probabilmente un’abitudine quotidiana, ancora non si è familiarizzato con i sistemi di teatro casalingo che offrono un maggior numero di opzioni (quale il suono surround) per l’ascolto di colonne sonore. Il teatro casalingo concerne l’utilizzo di varie tracce audio per creare un effetto di suono surround che fa sentire l’ascoltatore come se fosse nel mezzo dell’azione o del concerto. -
Page 54: Per Ascoltare Il Suono Surround
Guida in 5 minuti Per ascoltare il suono surround Il presente ricevitore è stato fabbricato utilizzando le impostazioni più semplici, in modo da poter effettuare il collegamento in breve tempo, grazie anche alla seguente guida per la configurazione rapida. Nella maggior parte dei casi è possibile utilizzare il ricevitore con le impostazioni implicite. Collegare il lettore DVD. - Page 55 Guida in 5 minuti Collegamento dei diffusori. Viene qui illustrata una serie completa di sei diffusori (incluso il subwoofer), ma la configurazione varia da casa a casa. Basta collegare i diffusori nella maniera descritta qui in seguito. Il ricevitore potrà funzionare anche solo con due diffusori stereo (i diffusori anteriori riportati nel diagramma), ma si consiglia di utilizzarne almeno tre, anche se con i sei si ottiene il meglio.
- Page 56 Guida in 5 minuti Collegare e accendere in successione il ricevitore, il lettore DVD, il subwoofer ed il televisore. Assicurarsi di aver impostato l’entrata video del televisore al presente ricevitore. Nel caso in cui si verifichino delle difficoltà, controllare il manuale fornito in dotazione con il televisore. Assicurarsi inoltre che venga visualizzato DVD/LD nel display del ricevitore, per indicare la selezione dell’entrata DVD.
-
Page 57: Per Utilizzare La Configurazione Rapida
Guida in 5 minuti Per utilizzare la configurazio- Nota ne rapida Controllare la tabella che segue per trovare È possibile utilizzare la configurazione rapida l’impostazione dei diffusori corrispondente per mettere in funzionamento l’apparecchio all’apparecchio. premendo un paio di volte il tasto. Il ricevitore effettua automaticamente le impostazioni Diffusori Diffusori... -
Page 58: Collegamento
Collegamento Prima di effettuare o modificare i collegamenti, spegnere l’apparecchio o scollegare il cavo di alimentazione dalla presa a muro di corrente alternata. Cavi audio digitali/Cavi ottici Cavi audio/video Per collegare dei componenti digitali al Utilizzare cavi audio/video (non forniti in presente ricevitore vengono utilizzati dei cavi dotazione) per collegare i componenti audio/ coassiali audio digitali disponibili sul mercato... -
Page 59: Collegamento Di Componenti Digitali
Collegamento Collegamento di componenti digitali Per una corretta decodificazione di colonne sonore Dolby Digital/DTS, è necesario effettuare dei collegamenti audio digitali. Questo collegamento può venire effettuato mediante una connessione coassiale o ottica (non è necessario utilizzare entrambe). La qualità di questi due tipi di collegamenti è... -
Page 60: Collegamento Di Componenti Per Un Dvd A 5.1 Canali
Collegamento Collegamento di componenti per un DVD a 5.1 canali Se si preferisce utilizzare un componente separato per decodificare DVD, è possibile collegare un decodificatore o un lettore DVD con uscite analogiche a più canali alle entrate a più canali. Quando si collega l’apparecchio, assicurarsi che questo sia spento e che il cavo di alimentazione sia scollegato dalla presa a muro. -
Page 61: Collegamento Delle Antenne
Collegamento AUDIO OUTPUT VIDEO OUTPUT Sintonizzatore TV Nota (o via satellite) Le frecce indicano la VIDEO direzione del OUTPUT segnale. Lettore DVD (o lettore LD) AUDIO OUTPUT Nota Le frecce indicano la VIDEO direzione del INPUT segnale. Televisore (schermo) Collegamento delle antenne Collegare l’antenna AM a telaio e l’antenna FM a filo come illustrato nella figura a destra. -
Page 62: Antenna Am A Telaio
Collegamento Utilizzo di antenne esterne Antenna AM a telaio Montare l’antenna e collegarla al ricevitore. Per migliorare la ricezione FM Fissare alla parete, ecc. (se lo si desidera) e orientarla nella direzione che consente la Collegare un’antenna esterna FM. ricezione ottimale. Connettore PAL al tatto Cavo coassiale da 75 Ω... -
Page 63: Collegamento Dei Diffusori
Collegamento Collegamento dei diffusori Viene qui illustrata una serie completa di sei diffusori (incluso il subwoofer), ma la configurazione varia da casa a casa. Basta collegare i diffusori nella maniera descritta qui in seguito. Il ricevitore potrà funzionare anche solo con due diffusori stereo (i diffusori anteriori riportati nel diagramma), ma, a garanzia di un suono surround ottimale, si consiglia di utilizzarne e completamente almento tre. -
Page 64: Suggerimenti Per La Collocazione Dei Diffusori
Collegamento Attenzione Assicurarsi che tutti i cavi scoperti dei diffusori siano avvolti insieme e inserirli per intero nei termi- nali dei diffusori. Se uno dei cavi scoperti dei diffusori si trova a contatto con il pannello posteriore, si potrebbe causare lo spegnimento dell’apparecchio come misura di sicurezza. Per collegare i dif- fusori al ricevitore, utilizzare dei cavi di ottima qualità. - Page 65 Un cavo elettrico danneggiato potrebbe causare un incendio o provocare una scossa elettrica. Controllare il cavo di alimentazione di tanto in tanto. Se si scopre che è danneggiato, richiedere un cavo sostitutivo al più vicino centro di assistenza autorizzato Pioneer.
-
Page 66: Comandi E Display
Comandi e display Pannello anteriore INPUT SELECTOR MULTI JOG ENTER STANDBY STANDBY / ON MASTER VOLUME ADVANCED STEREO/ SIGNAL STATION TUNING STANDARD MONITOR MIDNIGHT LOUDNESS TONE QUICK SETUP SURROUND DIRECT SELECT DOWN – OFF - ON LISTENING MODE MULTI JOG TUNER EDIT CLASS BAND... - Page 67 Comandi e display 15 Tasti LISTENING MODE STANDARD (pagine 26, 28) Premere per effettuare la decodificazione standard e scorrere tra le varie opzioni Pro Logic II. ADVANCED SURROUND (pagine 26, 28) Utilizzare per scorrere tra i vari modi Surround. STEREO/DIRECT (pagine 26, 27) Accendere o spegnere la riproduzione diretta.
-
Page 68: Display
Comandi e display Display SIGNAL AUTO DIGITAL DIRECT MONITOR RFATT EON DIGITAL DIGITAL PROLOGIC Re-EQ MIDNIGHT STEREO TUNED RDS Neo:6 ANALOG DTS ADV.SURR. LOUDNESS MONO Indicatori SIGNAL SELECT Si illuminano per indicare il tipo di segnale in Si illumina quando si utilizza INPUT ATT per entrata assegnato per il corrente componente: attenuare (ridurre) il livello del segnale in entrata (si può... - Page 69 Comandi e display 11 Display caratteri 12 ADV. SURR. (Surround Avanzata) Si illumina quando viene selezionato uno dei modi di ascolto Advanced Surround del ricevitore. 13 LOUDNESS Si illumina durante la riproduzione Loudness. 14 Indicatori TUNER STEREO : Si illumina quando si riceve una trasmissione FM stereo nel modo stereo automatico.
-
Page 70: Telecomando
Comandi e display ADVANCED SURROUND (pagine 26, 28) Telecomando Utilizzare per scorrere tra i vari modi surround. STEREO (pagine 26, 27) Accende o spegne la riproduzione diretta. Las riproduzione diretta ignora i circuiti di controllo dei toni e i livelli dei canali per una riproduzione più... - Page 71 15 Tasti DVD CONTROL Utilizzare per scorrere tra la ricezione È possibile utilizzare questi tasti per controllare un automatica stereofonica e monoaurale di lettore DVD Pioneer collegato all’apparec-chio. una trasmissione FM. Se il segnale è debole, passando a monoaurale si migliora Tasto Funzione la qualità...
-
Page 72: Riproduzione Delle Fonti
Riproduzione delle fonti Introduzione ai modi audio Pro Logic II Movie Il presente modo offre un suono surround a 5.1 Esistono tre opzioni sonore basiche: canali. È indicato per i film, specialmente quelli Stereo/Diretto, Standard o Advanced Surround. registrati in Dolby Surround. La separazione del canale ed il movimento degli effetti surround è... -
Page 73: Scelta Del Segnale Di Entrata
Riproduzione delle fonti Expanded (espansione) Nota Il presente modo è fabbricato principalmente per • DVD 5.1 ch è disponibile solo se si offrire profondità di suono alle fonti stereo. seleziona DVD/LD come fonte. L’effetto complessivo crea uno spazio sonoro dinamico e ampio che permette ai segnali a due •... -
Page 74: Ascolto Della Riproduzione Multicanale
Riproduzione delle fonti Ascolto della riproduzione Utilizzo del modo Advanced multicanale Surround La elaborazione del segnale Dolby Pro Logic, Dolby Digital e DTS viene effettuata automaticamente in corrispondenza con il segnale di entrata. INPUT SELECTOR • Premere ripetutamente ADVANCED RECEIVER DVD/LD TV/SAT SURROUND per scorrere tra le seguenti... -
Page 75: Utilizzo Dei Comandi Dei Toni
Riproduzione delle fonti Riproduzione di altre fonti Midnight Loudness È possibile inoltre premere MIDNIGHT o LOUDNESS sul pannello anteriore. Ad ogni INPUT SELECTOR pressione si accende o si spegne l’effetto. RECEIVER DVD/LD TV/SAT CD-R/ VCR/ TUNER TAPE/MD Utilizzo dei comandi dei toni A seconda di ciò... -
Page 76: Selezione Delle Entrate Analogiche Multicanali
Riproduzione delle fonti Selezione delle entrate analogiche multicanali Per ascoltare una riproduzione 5.1 channel, collegare un lettore DVD con uscita 5.1 channel. Selezionare DVD/LD se ancora non è stato selezionato. Utilizzare i tasti INPUT SELECTOR sul telecomando (o il selettore MULTI JOG/INPUT SELECTOR sul pannello anteriore). -
Page 77: Configurazione Del Ricevitore
Configurazione del ricevitore Scelta di configurazione per Impostazione dei diffusori (pagina 32) Specificare il numero e il tipo di diffusori collegati. il ricevitore Impostazione del subwoofer (pagina 32) Per quanto si abbia già l’apparecchio in funzione Specificare come viene utilizzato il subwoofer. dopo aver utilizzato la Guida in 5 minuti nelle Impostazione della frequenza di crossover pagine dalla 7 alla 11, è... -
Page 78: Impostazione Dei Diffusori
Configurazione del ricevitore Nota Nota Si esce automaticamente dal display di • Se le dimensioni del cono (diametro) dei impostazione dopo 20 secondi di inattività. diffusori sono superiori a 15 cm, impostare le dimensioni dei diffusori su L. Impostazione dei diffusori •... -
Page 79: Impostazione Attenuatore Di Lfe
Configurazione del ricevitore Impostazione della distanza dei 100Hz 150Hz diffusori anteriori • Impostazione implicita: 3 m Impostare la distanza tra i diffusori anteriori e la 200Hz posizione di ascolto. Utilizzare ’ o ‘ per impostare la 100Hz • Inviare le frequenze dei bassi inferiori ai 100 Hz distanza tra i diffusori anteriori e la posizione di ascolto principale (compresa in al subwoofer (o ai diffusori L). -
Page 80: Impostazione Del Controllo Della Gamma Dinamica
Configurazione del ricevitore Utilizzare ’ o ‘ per impostare la • Qualora sia stata attivato il modo Dolby Digital, distanza tra i diffusori surround e la Si ascolterà il canale selezionato (ch1 o ch2) dal posizione di ascolto principale (compresa in diffusore centrale. -
Page 81: Impostazione Dell'entrata Digitale Ottica
Configurazione del ricevitore Premere STANDARD. Impostazione dell’entrata digitale ottica Premere TEST TONE per emettere il segnale di prova. • Impostazione predefinita: TV/SAT Il segnale di prova viene emesso nell’ordine Con questa impostazione si specifica al seguente (a seconda dell’impostazione dei ricevitore quale componente è... -
Page 82: Utilizzo Del Sintonizzatore
Utilizzo del sintonizzatore Sintonizzare su una stazione. Per ascoltare la radio Vi sono tre modi di effettuarlo: La procedura seguente mostra come sintonizzarsi sulle trasmissioni FM e AM Sintonizzazione automatica utilizzando le funzioni di sintonizzazione Per cercare stazioni nella banda automatica (ricerca) e manuale (graduale). -
Page 83: Per Memorizzare Le Stazioni Preselezionate
Utilizzo del sintonizzatore Per memorizzare le stazioni preselezionate Se si ascolta spesso una stazione radio, conviene che il ricevitore memorizzi la frequenza per poterla poi richiamare facilmente ogni volta che si desideri ascoltare quella stazione. Questa funzione consente di sintonizzarla manualmente ogni volta. Il presente apparecchio può preselezionare fino ad un massimo di 30 stazioni, memorizzate in tre gruppi o categorie (A,B e C) di 10 stazioni ciascuna. -
Page 84: Per Assegnare Un Nome Alle Stazioni Preselezionate
Utilizzo del sintonizzatore Per assegnare un nome alle Per ascoltare le stazioni stazioni preselezionate preselezionate Per una più semplice identificazione, è possibile Dopo aver memorizzato un massimo di 30 assegnare un nome alle stazioni preselezionate. stazioni (vedere pagina precedente), è possibile richiamare facilmente le stazioni Scegliere la stazione preselezionata a preselezionate. -
Page 85: Introduzione Al Sistema Rds
Utilizzo del sintonizzatore Introduzione al sistema Il ricevitore può cercare e visualizzare i seguenti tipi di programmi: Il sistema dati radio, o RDS come è NEWS Notiziari generalmente noto, è un sistema utilizzato dalle AFFAIRS Attualità stazioni radio FM per fornire agli ascoltatori vari INFO Informazioni generali tipi di informazioni —... -
Page 86: Utilizzo Del Display Rds
Utilizzo del sintonizzatore Ricerca di programmi RDS In aggiunta, esiste un tipo di programma, ALARM, utilizzato per annunci di emergenza. Una delle funzioni più utili dell’RDS è la Non è possibile cercare questo programma, ma capacità di cercare un particolare tipo di il sintonizzatore passa automaticamente a programma radio. -
Page 87: Informazioni Di Base Sull'eon
Utilizzo del sintonizzatore Se si desidera continuare ad ascoltare Utilizzo del sistema EON una stazione, premere ENTER entro 5 secondi. Per eseguire questa funzione, utilizzare i Se non si preme ENTER, si riavvia la ricerca. comandi del pannello anteriore. Se non viene visualizzato NO PTY, significa che il sintonizzatore non è... -
Page 88: Per Cancellare La Ricerca Rds Ed Eon Da Tutte Le Stazioni
Utilizzo del sintonizzatore Nota • Il modo EON mode viene eliminato se si passa alla ricezione AM mentre si imposta l’EON. Si riavvia nuovamente quando si torna alla ricezione FM. • È possibile cercare contemporaneamente bollettini del traffico e notiziari. •... -
Page 89: Per Eseguire Una Registrazione
Per eseguire una registrazione Per eseguire una Monitoraggio di una registrazione registrazione audio o video È possibile ascoltare (monitorare) una È possibile eseguire una registrazione audio o registrazione mentre questa è in corso usando video dal sintonizzatore incorporato o da una il tasto MONITOR sul pannello anteriore (una fonte audio o video collegata al ricevitore (come piastra a cassette dovrebbe avere una funzione... -
Page 90: Altre Informazioni
Controllare gli altri componenti e gli apparecchi elettrici usati. Se non si riesce a risolvere il problema neppure dopo aver eseguito i controlli che seguono, rivolgersi al centro assistenza Pioneer più vicino o al proprio rivenditore per la riparazione. Problema Rimedio L’apparecchio non si accende... - Page 91 Altri informazioni Problema Rimedio Non viene emesso alcun suono • Rimettersi a Impostazione dei diffusori a pagina 32 per dai diffusori surround o dal verificare l’impostazione dei diffusori. centrale. • Rimettersi a Impostazione del rispettivo livello di volume di ogni canale a pagina 35 per verificare i livelli dei diffusori. •...
-
Page 92: Caratteristiche Tecniche
Altri informazioni Caratteristiche tecniche Sezione amplificatore Sezione video Uscita di potenza continua (Stereo) Entrate (Sensibilità/Impedenza) VCR/DVR, DVD/LD, TV/SAT ..... 1 Vp-p/75 Ω Anteriori ........80 W per canale (DIN 1kHz, THD 1,0 %, 8 Ω) Uscite (Livello/Impedenza) VCR/DVR, MONITOR OUT ....1 Vp-p/75 Ω Uscita di potenza continua (Surround) Anteriori ........ -
Page 93: Pulizia Dell'apparecchio
• Non utilizzare diluenti, benzina, spray insetticidi o altre sostanze chimiche su questo apparecchio o nei pressi di esso, in quanto queste sostanze potrebbero corrodere le superfici. Pubblicato da Pioneer Corporation. Copyright © 2003 Pioneer Corporation. Tutti i diritti reservati. - Page 94 En/It...
