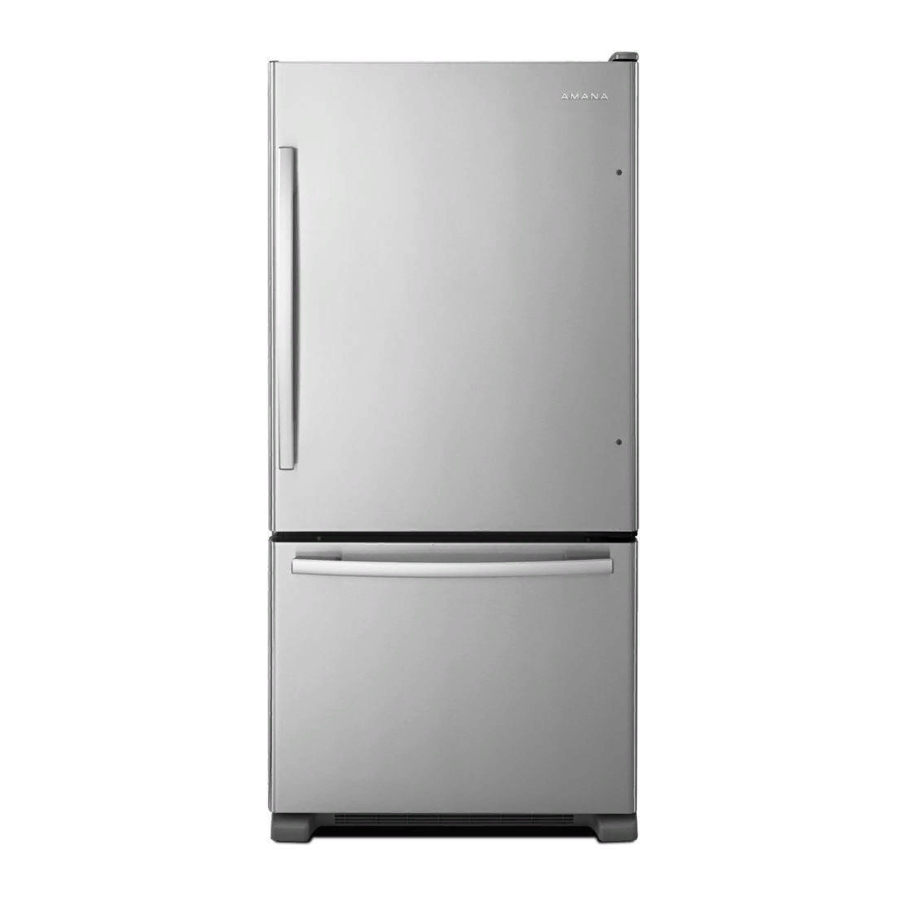

Amana Bottom Freezer Refrigerator Owner's Manual

Bottom freezer refrigerator
Hide thumbs Also See for Bottom Freezer Refrigerator:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Service Manual , Owner's Manual
English ........................................................................ 1
Español ..................................................................... 21
Français .................................................................... 42

Bottom Freezer

Refrigerator
Owner's Manual
Keep these instructions for future reference. Be sure this
manual stays with refrigerator.

Advertisement

Table of Contents
loading

Related Manuals for Amana Bottom Freezer Refrigerator

Summary of Contents for Amana Bottom Freezer Refrigerator

  • Page 1: Bottom Freezer

    Bottom Freezer Refrigerator Owner's Manual English ................ 1 Keep these instructions for future reference. Be sure this Español ..............21 manual stays with refrigerator. Français ..............42...

  • Page 2: Table Of Contents

    Adhesives ............14 Door Gaskets ............. 14 Plan Condenser Coils ..........14 Amana offers long-term service protection for this new Glass Shelves ............ 15 refrigerator. Asure™ Extended Service Plan is specially Odor Removal ............. 15 designed to supplement Amana’s strong warranty. This Light Bulbs Replacement ........

  • Page 3: Parts And Accessories

    Owner's Manual thoroughly. This manual (e.g. refrigerator shelves) over the phone. To order provides proper maintenance information. Any questions, accessories for your Amana product, call 1-800-843-0304 call the Consumer Affairs Department at 1-800-843-0304 inside U.S.A. or 319-622-5511 outside U.S.A.

  • Page 4: Installation Instructions

    Installation Instructions • Turn stabilizing leg (some models) clockwise until Proper installation will ensure this refrigerator operates firmly against floor. most efficiently. Space Requirements Roller WARNING adjustment Keep flammable materials and vapors, such as screw gasoline, away from refrigerator. Failure to do so can result in death, explosion, fire, or burns.
  • Page 5 Freezer Freezer • Remove freezer handle screws with a phillips • Pry up back edge of handle cap using a putty knife screwdriver. Remove freezer handle shim. with the blade covered in masking tape. Remove handle • Pry 2 button plugs from hinge side of door using a cap from handle.
  • Page 6 10. Rehang doors by replacing bottom, center, and top hinges, along with freezer and refrigerator doors on opposite side of refrigerator performing steps 2-8 in 5/16" screws reverse order. • Use a penny at top to space door " (18 mm) Top hinge from cabinet.

  • Page 7: Connect Ice Maker Water Supply Line (Some Models)

    Brass sleeve • Amana does not recommend using a self-piercing, or " saddle valves! Both reduce water flow, become Water valve clogged with time and in addition may cause leaks if inlet port repair is attempted.

  • Page 8: Installation Checklist

    Installation Checklist This checklist is for personal records only Consumer Installer Doors Handles are solidly attached to doors. Handle side of doors are " (3 mm) higher than hinge side. (Door lowers when loaded with food.) Doors seal completely to refrigerator cabinet. Leveling Refrigerator is tilted "...

  • Page 9: Controls

    Controls Fresh Food Features Fresh Food Shelves This refrigerator is designed to operate at normal household temperatures of 55° to 110°F (13° to 43°C). Shelves adjust to meet individual storage needs. Some models feature spill-saving shelves and slide out shelves. Spill-saving shelves (some models) hold simple spills for ™...

  • Page 10: Garden Fresh™ Crispers

    Garden Fresh™ Crispers Chiller Fresh™ System (some models) Garden Fresh™ crispers keep produce fresh longer. The Chiller Fresh System™ features a drawer inside a Wrap produce tightly. Do not wash produce before sleeve. Freezer air circulates between drawer and placing in crispers. Excess moisture could cause sleeve.

  • Page 11: Storage Rack (Some Models)

    Door Buckets 2. Rotate boot 180° to opposite side. 3. Insert plastic cap in opposite side of Fresh Food Door buckets adjust to meet individual storage needs. section. Confirm cap is snugly in place. Cold air • Remove door buckets by pushing tabs on both sides of may cause food to freeze if cap is not replaced.

  • Page 12: Door Shelves

    ™ Deepfreeze Features Frost-Free System Door Shelves ™ The Fresh Food and Deepfreeze sections are • Remove door shelves by lifting ends and pulling out. completely frost-free. Defrosting is automatic under • Replace door shelves by placing shelf on glides and normal conditions.

  • Page 13: Glass Shelf (Some Models)

    3. Replace ice service rack by placing rack on washers Wire Shelf (some models) and sliding down until secure. • Remove wire shelf by pulling out. A sharp tug may be necessary. • Replace wire shelf by sliding in until back locks in CAUTION place.

  • Page 14: Ice Bin (Some Models)

    Care and Cleaning Ice Bin (some models) WARNING Ice bin sits below the ice service rack on the wire freezer shelf. Disconnect power to refrigerator before cleaning to avoid electrical shock which can cause severe personal injury or death. After cleaning, restore power. Ice bin CAUTION Read and follow all manufacturer’s cleaning directions...

  • Page 15: Glass Shelves

    4. Raise stabilizing legs (some models) by turning Light Bulbs Replacement counterclockwise. WARNING CAUTION Disconnect power to refrigerator before replacing light Protect soft vinyl or other flooring with cardboard, rugs bulb to avoid electrical shock which can cause severe or other protective material to avoid property damage. personal injury or death.

  • Page 16: Normal Operating Sounds

    Normal Operating Sounds This new refrigerator may be replacing a differently designed, less efficient or smaller refrigerator. Today’s refrigerators have new features and are more energy efficient. As a result, certain sounds may be unfamiliar. These sounds are normal and will soon become familiar to you.

  • Page 17: Before Calling For Service

    W arranty does not cover food loss. Check warranty certificate for specific coverage. Call 1-800-628-5782 inside U.S.A. and 1-319-622-5511 outside U.S.A. to locate an authorized Amana technician. Food temperature appears too warm. See above sections.
  • Page 18 Before Calling For Service Problem Solution Water droplets form on inside of It is normal during high humidity periods or if doors have been opened refrigerator. frequently. Wrap food tightly and wipe off damp containers prior to storing in the refrigerator to avoid moisture accumulation.

  • Page 19: Vacation Tips

    Before Calling For Service Problem Solution Ice maker is not producing enough ice. Ice maker has just recently been installed or a large amount of ice has just been used. Wait 24 hours for ice production to begin and for ice maker to restock after emptied.

  • Page 20: Warranty

    Full Five Year Warranty on Sealed System Components and Food Compartment Liner First Year Amana Appliances will repair or replace, free of charge, any part which is defective due to workmanship or materials. Second through Fifth Year Amana Appliances will replace, free of charge, any sealed system component (compressor, condenser, evaporator and interconnecting tubing) and repair any food compartment liner (exclusive of door liner) which is defective due to workmanship or materials.

  • Page 21: Requerimientos Eléctricos

    Repisa de alambre (en algunos modelos) ..... 33 5511 fuera de los EE.UU. Un técnico autorizado de Canasta de alambre ..........33 servicio debe efectuar el servicio de garantía. Amana Repisas de la puerta ..........33 también recomienda ponerse en contacto con un técnico Depósito de hielo (en algunos modelos) ....

  • Page 22: Plan De Servicio Extendido Asure

    Asure™ ® Gracias por haber comprado este refrigerador Amana Amana ofrece un servicio de protección a largo plazo Por favor lea todo el manual del propietario. Este manual para esta nueva estufa. El Plan de servicio extendido proporciona información sobre el mantenimiento ade- Asure™...

  • Page 23: Instrucciones Para La Instalación

    Instrucciones para la instalación La instalación apropiada del refrigerador asegurará el • Gire la pata estabilizadora (en algunos modelos) funcionamiento más eficiente. en sentido de las manecillas del reloj hasta que quede firme sobre el piso. Requerimientos de espacio ADVERTENCIA Tornillo de Mantenga los materiales y los vapores inflamables, ajuste del...
  • Page 24 Congelador Tornillos • Extraiga el borde de tapón de la parte superior del asa Asa del del asa del congelador con un desarmador con la hoja congelador cubierta con cinta adhesiva masking (vea la ilustra- Espaciador ción más adelante). Quite un tornillo superior y dos del asa del inferiores de montaje.
  • Page 25 • Cuadre el borde frontal de la tapa hacia abajo, hacia el filo trasero del asa del congelador. PRECAUTIÓN Verifique que la lengüeta inferior de la tapa del congelador se deslice por abajo del filo posterior Para evitar daños materiales, proteja el piso vinílico del asa del congelador.

  • Page 26: Conexión Para La Línea De Suministro De Agua De La Máquina De Hielos (En Algunos Modelos)

    • Amana no recomienda el uso de válvulas de tipo de penetración o de sillín de " (9 mm). Ambas Manga de bronce reducen el flujo del agua, con el tiempo se obstruyen y además pueden causar goteras si trata de reparar-...

  • Page 27: Lista De Verificación De La Instalación

    Lista de verificación de la instalación Esta lista de verificación sirve para llevar un registro personal exclusivamente. Consumidor Instalador Puertas Las asas están conectadas firmemente a las puertas. El lado del refrigerador que tiene el asa está aproximadamente " (3 mm) más alto que el lado donde están las bisagras.

  • Page 28: Controles

    Características de la sección Controles Alimentos frescos Repisas de la sección Alimentos frescos Este refrigerador funciona con mayor eficacia en tempe- raturas domésticas normales, entre 55° y 110°F Las repisas se ajustan para satisfacer las necesidades (13° y 43°C). individuales de almacenamiento. Algunos modelos vienen con repisas que contienen los derrames menores Controles de las secciones Alimentos y que se deslizan hacia afuera.

  • Page 29: Cajones Para Verduras Garden Fresh

    6. Vuelva a colocar los cajones Garden Fresh y la Cajones para verduras Garden Fresh™ repisa repitiendo los pasos del 2 al 5 en orden Los cajones para verduras Garden Fresh™ conservan inverso. frescas las verduras por más tiempo. Envuelva las ver- duras firmemente.

  • Page 30: Parrilla Para Almacenamiento (En Algunos Modelos)

    Cuando mueva el sistema Chiller Fresh™ hacia la Compartimiento cubierto para izquierda o derecha, lleve a cabo los siguientes pasos: almacenamiento (en algunos modelos) 1. Extraiga el tapón de plástico de la pared posterior de El compartimiento de almacenamiento tiene una tapa y la sección Alimentos frescos colocando un cuchillo una bandeja desmontable para huevos.

  • Page 31: Compartimientos De La Puerta

    Compartimientos de la puerta Separador ajustable (en algunos modelos) Los compartimientos de la puerta se ajustan para El separador ajustable mantiene los artículos en su sitio satisfacer las necesidades individuales de y se ajusta para satisfacer las necesidades individuales almacenamiento. de almacenamiento.

  • Page 32: Características Del Deepfreeze

    Características del ™ Deepfreeze Sistema sin escarcha 1. Quite la rejilla para servicio de hielo sacándola de la Las secciones de Alimentos frescos y Deepfreeze™ se arandela y jalándola hacia afuera. mantienen completamente sin escarcha. La 2. Saque los tornillos y las arandelas que sostienen la descongelación es automática bajo condiciones parrilla.

  • Page 33: Repisa De Alambre (En Algunos Modelos)

    Depósito de hielo Repisa de alambre (en algunos modelos) (en algunos modelos) El depósito de hielo está sobre la repisa para servicio • Quite la repisa de alambre jalándola hacia afuera. de hielo en la repisa de alambre del congelador. Se puede necesitar una jalar con fuerza.

  • Page 34: Cuidado Y Limpieza

    Cuidado y limpieza 2. Limpie la superficie delantera del serpentín con ADVERTENCIA la boquilla de la manguera de una aspiradora. 3. Vuelva a colocar la parrilla inferior insertando y enca- Desconecte la corriente eléctrica al refrigerador antes jando las presillas en los agujeros del gabinete. de limpiarlo para evitas descargas eléctricas que pue- 4.

  • Page 35: Reemplazo De Focos

    Sugerencias para cuando sale de vacaciones 3. Conecte la corriente eléctrica al refrigerador y vuelva Siga los pasos a continuación cuando tome unas vaca- a colocar los alimentos en el refrigerador. Lave y se- ciones breves. que todos los recipientes. Guarde todos los alimen- 1.

  • Page 36: Sonidos Normales De Funcionamiento

    Sonidos normales de funcionamiento Es posible que este refrigerador nuevo esté reemplazan- do a uno de diferente diseño, menos eficiente o más pe- queño. Los refrigeradores actuales tienen característi- cas nuevas y un mejor rendimiento de energía. Como resultado de esto, ciertos sonidos pueden parecer poco comunes.

  • Page 37: Antes De Llamar Para Solicitar Servicio

    Consulte el certificado de garantía para ver las coberturas específicas. • Llame al 1-800-628-5782 dentro de los EE.UU. y al 1-319-622-5511 fuera de los EE.UU. para localizar un técnico Amana autorizado. La temperatura de los alimentos • Vea las secciones anteriores. parece estar demasiado tibia.
  • Page 38 Antes de llamar para solicitar servicio Problema Solución El refrigerador se acciona con • Podría ser normal para mantener una temperatura constante. demasiada frecuencia. • Las puertas se han abierto frecuentemente o durante períodos prolongados de tiempo. Cuando se abre la puerta el aire tibio entra al refrigerador.
  • Page 39 Antes de llamar para solicitar servicio Problema Solución Los cubos de hielo tienen mal olor. • Consulte las instrucciones para la “Eliminación de olores” en la sección “Cuidado y limpieza”. • La máquina para hacer hielo se instaló recientemente. Deseche varios lotes de hielo para evitar hielos descoloridos o con mal sabor.
  • Page 40 Antes de llamar para solicitar servicio Problema Solución La máquina de hielo no produce suficiente La máquina de hielo se instaló recientemente o se • hielo. usó recientemente una cantidad grande lo hielo. Espere 24 horas para que la producción de hielo comience y para que la máquina de hielo se surta después de ser vaciada.

  • Page 41: Garantía

    Garantía completa de cinco años en los componentes del sistema sellado y en el revestimiento del compartimiento de los alimentos Primer año Amana Appliances reparará o reemplazará sin cargo alguno, cualquier pieza que esté defectuosa debido a la mano de obra o a los materiales. Del segundo al quinto año Amana Appliances reemplazará, sin cargo alguno, cualquier componente del sistema sellado (compresor,...

  • Page 42: Normes Électriques

    Bruits de fonctionnement normaux ......56 document prévaut. Avant d’appeler le service de dépannage ....57 Conseils pour les vacances ........60 Pour plus d’informations, visiter notre site Conseils pour des économies d’énergie ....60 Garantie ..............61 Web: www.amana.com...

  • Page 43: Mise Au Rebut Du Réfrigérateur

    Ces rensei- gnements apparaissent sur la plaque du numéro de série située dans le coin gauche supérieur du compartiment Amana offre un plan de protection à long terme pour Fresh Food . Veuillez noter les renseignements sui- cette cuisinière.

  • Page 44: Consignes De Mise En Service

    Consignes de mise en service Une mise en service correctement effectuée assure le • Tourner le pied stabilisateur (sur certains modèles) dans le sens des aiguilles d’une montre fonctionnement efficace du réfrigérateur. jusqu’à ce qu’il repose fermement sur le Espace nécessaire plancher.
  • Page 45 Congélateur Poignée du • Soulever le rebord arrière du capuchon de la Vis de la congélateur poignée poignée à l’aide d’un couteau à mastic recouvert de ruban gommé. Retirer le capuchon de la Dispositif de retenue de la poignée. Retirer la poignée de porte en enlevant poignée du la vis de fixation de chaque côté...
  • Page 46 8. Retirer la charnière inférieure et le dispositif de Tige de retenue de la charnière à l’aide d’un tournevis à tête soutien hexagonale. interne Vis de po (8 mm) Charnière supérieur Butée de porte 10.Suspendre de nouveau les portes en replaçant les Vis à...

  • Page 47: Raccordement De L'appareil À Glaçons À

    Manchon en laiton Pour convenir, un robinet d’arrêt exige le percement d’un trou de po (6 mm) dans la conduite d’alimentation en eau avant d’y fixer le robinet. Amana Orifice d’arrivée d’eau ne peut être tenue responsable des dommages de l’électrovanne Écrou en laiton...

  • Page 48: Liste De Vérification De La Mise En Service

    Liste de vérification de la mise en service Cette liste de contrôle d’installation est présentée pour usage personnel seulement. Propriétaire Installateur Portes Les poignées sont solidement fixées aux portes. Le côté des poignées est po (3 mm) plus élevé que le côté des charnières.

  • Page 49: Commandes

    Composants du compartiment Fresh Food Commandes Ce réfrigérateur est conçu pour fonctionner à tempéra- Tablettes du compartiment Fresh Food ture ambiante normale à l’intérieur d’une maison, de 55° Les tablettes se règlent de façon à satisfaire aux besoins à 110° F (13° à 43° C). individuels de rangement.

  • Page 50: Bacs À Légumes Garden Fresh Tm

    Bacs à légumes Garden Fresh Tiroir réglable Deli Drawer (sur certains modèles) Les bacs à légumes Garden Fresh permettent de con- • Enlever le tiroir et le manchon en le tirant et le server la fraîcheur des légumes plus longtemps. Enve- soulevant.

  • Page 51: Rayon De Rangement

    2. Faire tourner la gaine à 180° du côté opposé. Bacs de porte Les bacs sont réglables pour mieux répondre aux 3. Insérer le capuchon en plastique dans le côté besoins individuels de rangement. opposé au compartiment Fresh Food. S’assurer que •...

  • Page 52: Balconnets De Porte

    Composants du ™ compartiment Deepfreeze Système auto-dégivrant Balconnets de porte Aucune accumulation de glace ne peut se produire dans • Pour enlever les balconnets, soulever les extrémités et tirer. les compartiments Fresh Food et Deepfreeze Le dégivrage est automatique et, dans des conditions •...

  • Page 53: Tablette En Verre

    2. Enlever les vis et les rondelles soutenant la grille Clayette métallique (sur certains modèles) utilitaire. Retirer les bouchons de la paroi du • Pour enlever la clayette métallique, tirer vers soi. congélateur se trouvant du côté opposé à la grille Donner un coup sec si nécessaire.

  • Page 54: Bac À Glace

    Entretien Bac à glace (sur certains modèles) Le bac à glace se trouve sous la grille utilitaire, sur la DANGER clayette métallique du congélateur. Pour éviter tout risque d’électrocution pouvant causer des blessures graves voire mortelles, débrancher le réfrigérateur avant de le nettoyer. Une fois le net- Bac à...

  • Page 55: Tablettes En Verre

    • Efficacité réduite 3. Rebrancher le réfrigérateur et y remettre la nourriture. Nettoyer et sécher tous les récipients. • Consommation d’énergie plus grande Mettre les aliments dans des récipients • Usure prématurée des pièces hermétiquement fermés pour empêcher la diffusion 1.

  • Page 56: Bruits De Fonctionnement Normaux

    Bruits de fonctionnement normaux Ce réfrigérateur peut remplacer un modèle d’une con- ception différente, à plus grande consommation en élec- tricité ou plus petit. Les réfrigérateurs actuels sont dotés de nouveaux composants et de nouvelles fonctions et ils consomment moins d’électricité. Il peuvent donc produire des bruits inhabituels.

  • Page 57: Avant D'appeler Le Service De Dépannage

    Avant d’appeler le service de dépannage Problème Solution ® Le réfrigérateur ne fonctionne pas. • Vérifier que la commande Deepfreeze est en marche. • Vérifier que le réfrigérateur est branché. S’il ne l’est pas, brancher fermement le cordon dans une prise sous tension de la tension qui convient.
  • Page 58 Avant d’appeler le service de dépannage Problème Solution Le réfrigérateur se met en marche • Cela peut être nécessaire pour maintenir la température au trop fréquemment. niveau désiré. • Les portes ont pu être ouvertes trop souvent ou trop longtemps. Lorsque la porte est ouverte, l’air chaud et humide pénètre dans le réfrigérateur.
  • Page 59 Avant d’appeler le service de dépannage Problème Solution Les glaçons s’agglomèrent ou « rétrécissent ». • Vider le bac ou les moules à glaçons plus fréquem- ment. S’ils ne sont pas utilisés fréquemment, les glaçons peuvent s’agglomérer ou rétrécir. L’appareil à glaçons ne produit pas de glaçons. •...

  • Page 60: Conseils Pour Les Vacances

    Conseils pour des écono- Conseils pour les vacances mies d’énergie Pour les vacances de courte durée, procéder comme suit : Ce réfrigérateur est conçu pour être l’un des plus écono- 1. Enlever les denrées périssables. miques en énergie parmi les modèles disponibles. Afin 2.

  • Page 61: Garantie

    Garantie complète de cinq ans sur les composants du système hermétique et l’habillage du compartiment pour la nourriture Première année Amana Appliancesréparera ou remplacera, sans aucun frais, toute pièce s’avérant défectueuse en raison des matériaux ou de la main-d’oeuvre. Deuxième à cinquième année incluse Amana Appliances réparera ou remplacera, sans aucun frais, tout composant du système hermétique...
  • Page 62 Part No. 10937021 © 1998 Amana Appliances Printed in U.S.A. Amana, Iowa 52334...
