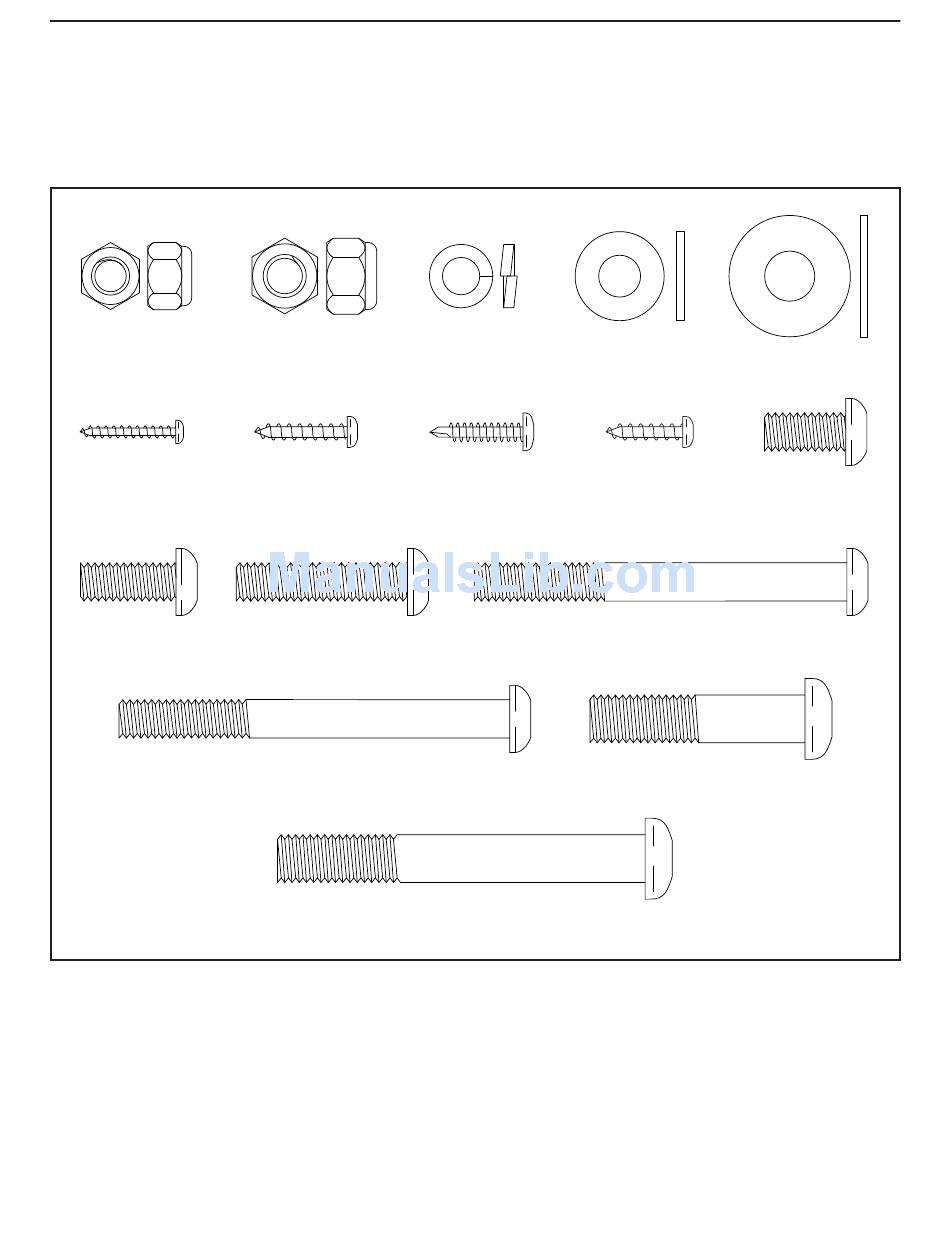

TABLA DE IDENTIFICACIÓN DE PIEZAS
Consulte los dibujos que aparecen abajo para identificar las piezas pequeñas en el montaje. El número entre
paréntesis que hay cerca de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el final de
este manual. El número que aparece después del paréntesis es la cantidad necesaria para el montaje. Nota: Si
no encuentra alguna de las piezas en la bolsa de piezas, compruebe si ha sido previamente conectada.
Contratuerca
M8 (27)–6
Tornillo
M3 x 20mm
(79)–4
Tornillo
M8 x 20mm
(7)–3
Contratuerca
M10 (32)–6 Dividida M8
Tornillo Tornillo Taladro
M4 x 20mm
(93)–6
Perno M8 x 36mm
(22)–4
Tornillo M8 x 82mm
(53)–4
Perno M10 x 76mm
Arandela Arandela
M8 (71)–10
(8)–10
M4 x 20mm M4 x 16mm
(45)–2
Perno M8 x 78mm (38)–2
(30)–2
5
Arandela M10
(10)–6
Tornillo Tornillo
M8 x 16mm
(2)–4 (35)–4
Perno M10 x 45mm
(39)–4
