MONTAGE

De montage van deze elliptische trainer moet door twee mensen gebeuren. Plaats de elliptische trainer op
een open plek en verwijder de verpakking. Gooi de verpakking pas weg wanneer u de elliptische trainer volledig
gemonteerd heeft.
U zult de meegeleverde imbussleutel, uw eigen kruiskop schroevendraaier
sleutels , een rubber hamer

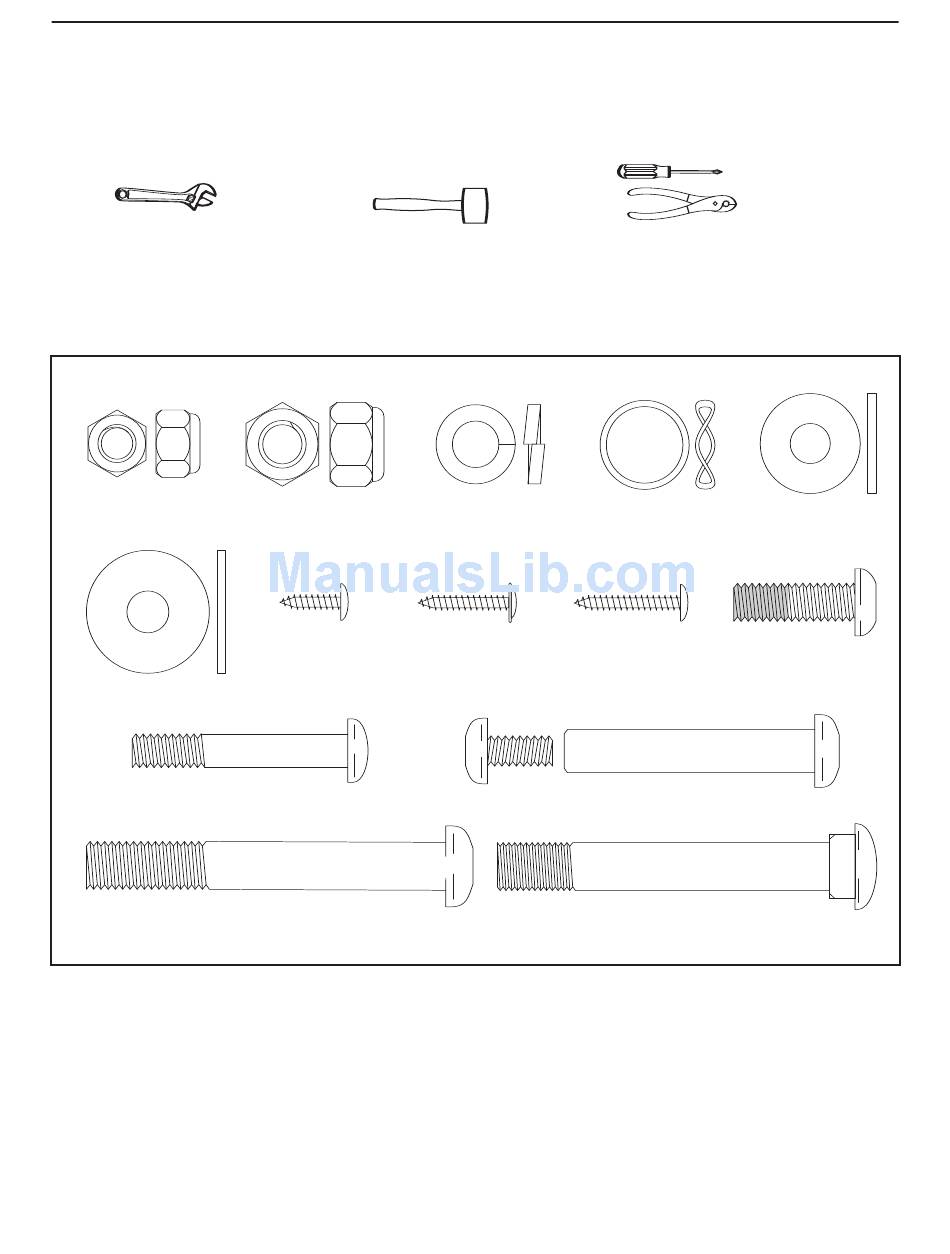

Gebruik de hieronder getoonde tekeningen om tijdens de montage de kleine onderdelen te herkennen. Het getal
tussen haakjes onder iedere tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN op
pagina 14. Het tweede getal geeft het aantal te monteren onderdelen aan. Opgelet: Sommige kleine onderde-
len zijn al gemonteerd om de verzending te vergemakkelijken. Wanneer u een onderdeel niet in de zak
met onderdelen kunt vinden, bekijk dan het apparaat om te zien of het al gemonteerd is.
M8 Nylon
Borgmoer
(38)–6
M8,5 Grote
Tussenring (35)–2
M8 x 45mm Bout met Ronde Kop (50)–4
M10 x 76mm Bout met Ronde Kop (27)–2
M10 Nylon
M10 Veerringen
Borgmoer
(33)–6
M4 x 16mm M4 x 19mm Schroef
Schroef van een Flens (36)–6
(52)–4
en een knijptang
Tussenring
(59)–4
(75)–2
M4 x 22mm
Schroef
(42)–2
Set Bouten voor de Pedaalarm (40)–2
M10 x 75mm Draagbout (34)–4
4
, twee engelse
nodig hebben.
M8,5
Tussenring
(55)–2
M8 x 25mm Nylon
Schroef (56)–2
