MONTERING

Monteringen kräver två personer. Placera ellipticals alla delar på en fri yta och ta undan förpackningsma-
terialet. Kasta inte bort förpackningen förrän monteringen är klar.
Förutom de tillhandahållna verktygen krävs en Philips skruvmejse

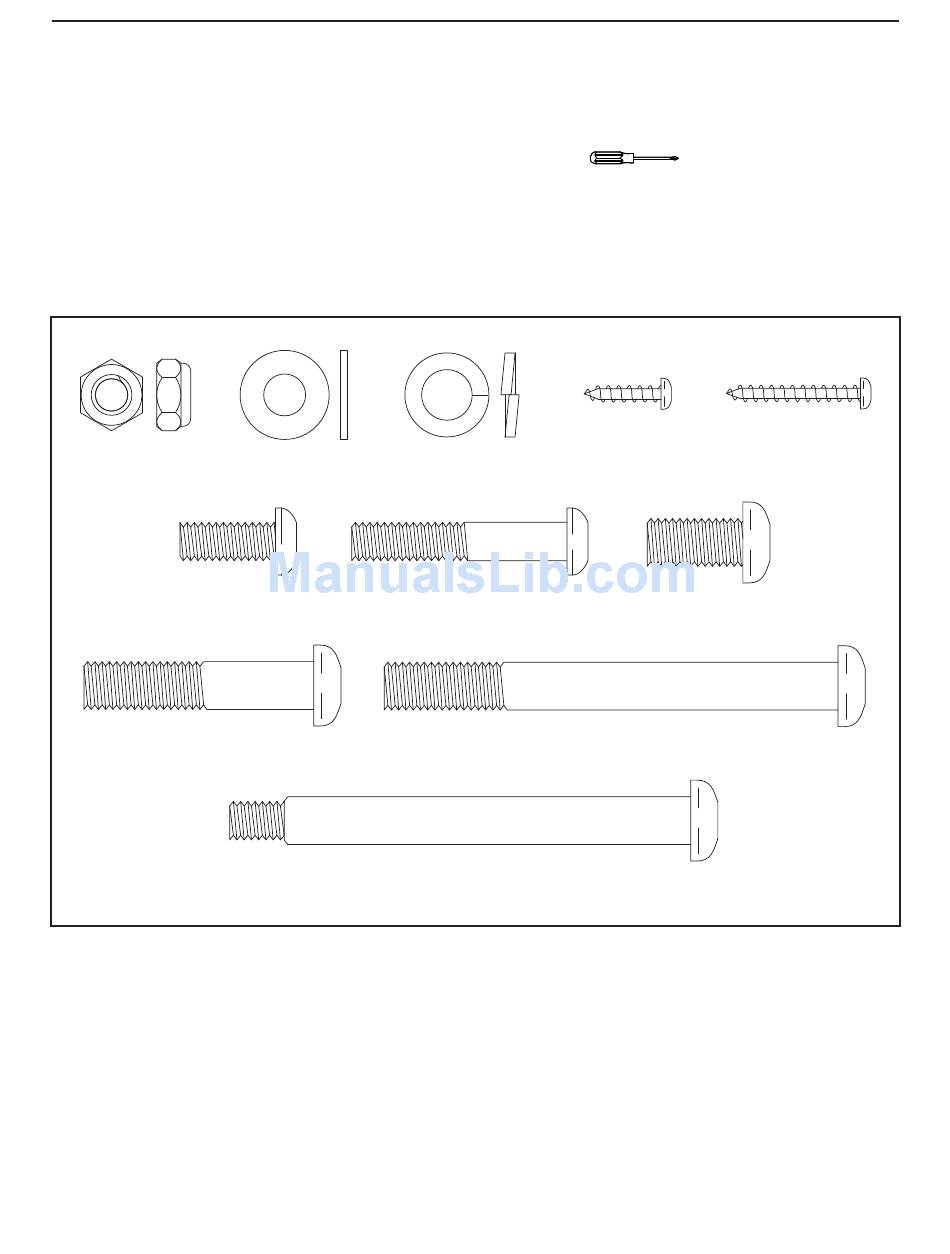

Titta på ritningarna nedan för att identifiera smådelarna som behövs för monteringen. Siffran i parentes under
varje ritning representerar artikelns objektnummer från ARTIKELLISTAN som finns nära slutet av denna bruk-
sanvisning. Numret som följer på beteckningsnumret anger det antal som behövs för monteringen. Observera!
Om en del inte finns med i verktygssatsen, se efter om det redan har förmonterats. Undvik skada på delar
genom att inte använda elektriska verktyg vid montering.
M8
låsmutter
(77)–4
M8 x 20mm
skruv (80)–2
M10 x 48mm skruv
(75)–6
M8 bricka
M10 delad bricka
(33)–2
(78)–10
M8 x 45mm bult
Axelskruv (31)–2
M4 x 16mm
skruv (92)–6
(76)–4
M10 x 95mm skruv (82)–4
5
.
M4 x 28mm
skruv (99)–4
M10 x 20mm skruv
(79)–6
