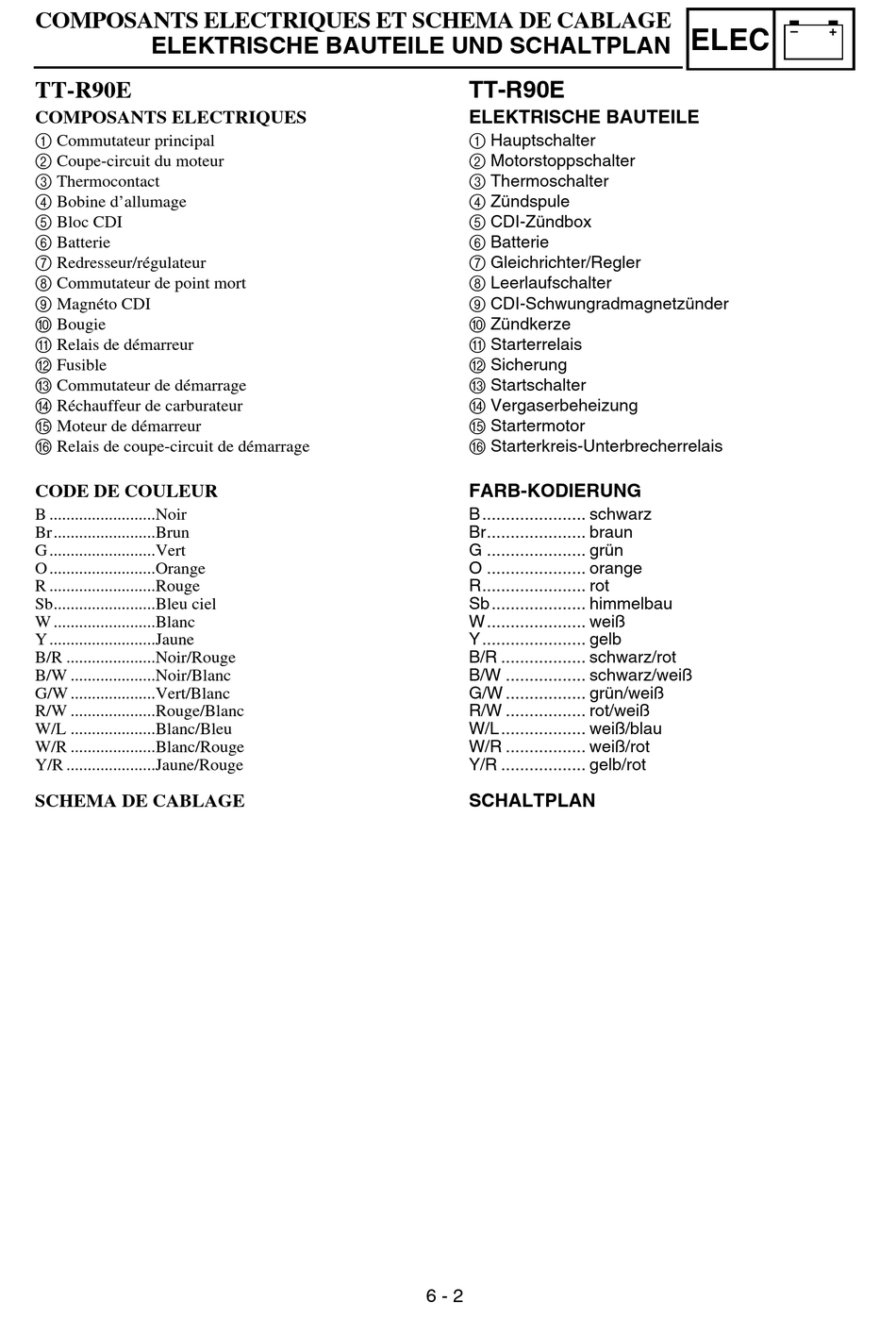

COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE

ELEKTRISCHE BAUTEILE UND SCHALTPLAN

TT-R90E
COMPOSANTS ELECTRIQUES
1 Commutateur principal
2 Coupe-circuit du moteur
3 Thermocontact
4 Bobine d'allumage
5 Bloc CDI
6 Batterie
7 Redresseur/régulateur
8 Commutateur de point mort
9 Magnéto CDI
0 Bougie
A Relais de démarreur
B Fusible
C Commutateur de démarrage
D Réchauffeur de carburateur
E Moteur de démarreur
F Relais de coupe-circuit de démarrage
CODE DE COULEUR
B .........................Noir
Br........................Brun
G .........................Vert
O .........................Orange
R .........................Rouge
Sb........................Bleu ciel
W ........................Blanc
Y .........................Jaune
B/R .....................Noir/Rouge
B/W ....................Noir/Blanc
G/W ....................Vert/Blanc
R/W ....................Rouge/Blanc
W/L ....................Blanc/Bleu
W/R ....................Blanc/Rouge
Y/R .....................Jaune/Rouge
SCHEMA DE CABLAGE
TT-R90E
ELEKTRISCHE BAUTEILE
1 Hauptschalter
2 Motorstoppschalter
3 Thermoschalter
4 Zündspule
5 CDI-Zündbox
6 Batterie
7 Gleichrichter/Regler
8 Leerlaufschalter
9 CDI-Schwungradmagnetzünder
0 Zündkerze
A Starterrelais
B Sicherung
C Startschalter
D Vergaserbeheizung
E Startermotor
F Starterkreis-Unterbrecherrelais
FARB-KODIERUNG
B ...................... schwarz
Br..................... braun
G ..................... grün
O ..................... orange
R...................... rot
Sb .................... himmelbau
W ..................... weiß
Y ...................... gelb
B/R .................. schwarz/rot
B/W ................. schwarz/weiß
G/W ................. grün/weiß
R/W ................. rot/weiß
W/L .................. weiß/blau
W/R ................. weiß/rot
Y/R .................. gelb/rot
SCHALTPLAN
6 - 2
– +
ELEC
