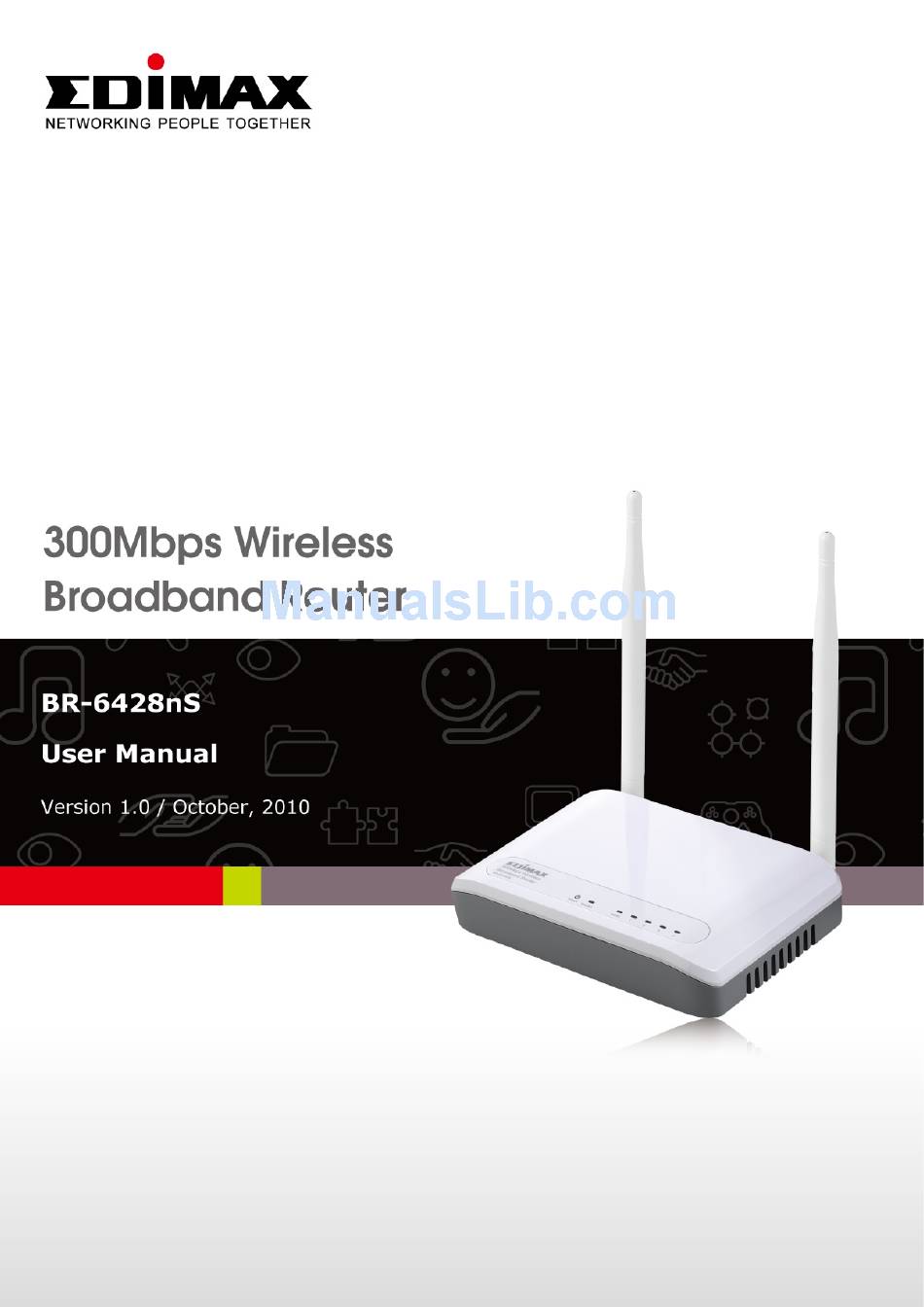

Edimax BR-6428nS User Manual

300mbps wireless broadband router
Hide thumbs Also See for BR-6428nS:
Table of Contents

Advertisement

Quick Links



Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BR-6428nS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Edimax BR-6428nS

Summary of Contents for Edimax BR-6428nS

  • Page 1  ...
  • Page 2     COPYRIGHT    Copyright © Edimax Technology Co., Ltd. all rights reserved. No part of this publication  may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated  into any language or computer language, in any form or by any means, electronic,  mechanical, magnetic, optical, chemical, manual or otherwise, without the prior written  permission from Edimax Technology Co., Ltd.  Edimax Technology Co., Ltd. makes no representations or warranties, either expressed  or implied, with respect to the contents hereof and specifically disclaims any warranties,  merchantability, or fitness for any particular purpose. Any software described in this  manual is sold or licensed as is. Should the programs prove defective following their  purchase, the buyer (and not this company, its distributor, or its dealer) assumes the entire  cost of all necessary servicing, repair, and any incidental or consequential damages  resulting from any defect in the software. Edimax Technology Co., Ltd. reserves the right to  revise this publication and to make changes from time to time in the contents hereof  without the obligation to notify any person of such revision or changes.  The product you have purchased and the setup screen may appear slightly different  from those shown in this QIG. For more information about this product, please refer to the  user manual on the CD‐ROM. The software and specifications are subject to change without  notice. Please visit our website www.edimax.com for updates. All brand and product names  mentioned in this manual are trademarks and/or registered trademarks of their respective  holders.    Linux Open Source Code    Certain Edimax products include software codes developed by third parties, which are  subject to the GNU General Public License (GPL) or GNU Lesser General Public License  (LGPL). Please see the GNU (www.gnu.org) website for the terms and conditions of each  license.    The GNU GPL and GNU LGPL software codes used in Edimax products are distributed  without any warranty and are subject to the copyrights of their respective authors. The  firmware files for this product can be found under the “Download” page at the Edimax  website (www.edimax.com).  1 ...

  • Page 3: Table Of Contents

    CONTENTS    CHAPTER I: PRODUCT INFORMATION .......................  4   1‐1 Introduction and Safety Information  ....................  4   1‐2 Safety Information  ..........................  5   1‐3 System Requirements  ..........................  6   1‐4 Package Contents ..........................  6   1‐5 Getting familiar with your new wireless broadband router  ..............  7   CHAPTER II: SYSTEM AND NETWORK SETUP .....................  9   2‐1 Establishing a network connection  ......................  9   2‐2 Setting client computers to obtain IP addresses automatically  ............  1 1  2‐2‐1 Windows 95/98/Me IP address setup ...
  • Page 4 3‐4‐1‐4 AP Bridge: Point to Multi‐Point  ...................  6 2  3‐4‐1‐5 AP Bridge: WDS ......................  6 5  3‐4‐1‐6 Universal Repeater  ......................  6 8  3‐4‐2 Advanced Settings ........................  7 1  3‐4‐3 Security Settings ........................  7 4  3‐4‐4 Access Control ........................  8 0  3‐4‐5 WPS  ............................  8 2  3‐5 QoS  ..............................  8 4  3‐5‐1 Basic QoS Settings ........................  8 4  3‐5‐2 Add a new QoS rule ........................  8 6  3‐6 NAT ..............................  8 8  3‐6‐1 Port Forwarding ...

  • Page 5: Chapter I: Product Information

    CHAPTER I: PRODUCT INFORMATION    1‐1 Introduction and Safety Information    Thank you for purchasing the Edimax BR‐6428nS Wireless Broadband Router! This  router is the ideal choice for anyone who wants high performance at a very affordable price.  With the Edimax BR‐6428nS Wireless Broadband Router, all your computers and network  devices can share a single, high‐speed xDSL/cable Internet connection. Its easy installation  procedure also allows any computer user to set up a network environment in a matter of  minutes.  With built‐in IEEE 802.11b/g/n wireless network capability, all your computers and  wireless‐enabled network devices (PDAs, cell phones, game consoles, etc.) can be  connected to this broadband router without additional cabling. Its IEEE 802.11n capability  also allows you to enjoy the fastest wireless experience ever! With a compatible wireless  card installed, your PC can transfer files at up to 300Mbps!  The Edimax BR‐6428nS Wireless Broadband Router makes setting up wireless security a  breeze. With the WPS (Wi‐Fi Protected Setup) function, you can set up wireless security in  just seconds! Just press the WPS button on WPS‐compatible wireless devices and you will  have a secure wireless connection in no time.    Other features:    High throughput Internet access  Supports up to 253 users  4 LAN ports (10/100M) and 1 WAN port (10/100M)  IEEE 802.11b/g/n WLAN capable  Supports WISP mode  Supports DHCP (server/client) for easy client IP‐address setup  Advanced network and security features like DMZ, virtual servers, access control,  firewall, and other special applications  Allows you to monitor the DHCP client log, system log, security log, and  device/connection status  Easy‐to‐use, web‐based GUI for network configuration and management  Remote management  Auto‐MDI/MDI‐X function  4 ...

  • Page 6: Safety Information

    1‐2 Safety Information    Please follow the following safety instructions to ensure your safety:    1. This router is designed for indoor use only. DO NOT place this router outdoors.  2. DO NOT put this router in or near hot or humid places like the kitchen, bathroom, or  a car parked in the sun.  3. Disconnect any connected cables from the router before pulling the router with  force.  4. If you want to hang this router on the wall or place it somewhere high, please make  sure it is firmly secured. Edimax’s warranty does not cover damages caused by  misuse.  5. Please keep this router and its accessories out of the reach of children.  6. DO NOT put this router on paper, cloth, or other flammable materials.  7. DO NOT disassemble this router. Disassembling this router will invalidate the  warranty. Please contact your dealer if you experience any problems.  8. If this router gets wet or falls into water when it is powered, DO NOT touch it with  your bare hands. Disconnect the power plug from the wall socket immediately, or  contact an experienced technician for help.  9. Should your router or power supply overheat and burn out, switch the electrical  power off or disconnect the power plug from the wall socket immediately, and call  your dealer for help.    5 ...

  • Page 7: System Requirements

    1‐3 System Requirements    Internet connection via an xDSL or cable modem with an RJ‐45 Ethernet port  Computer or network devices with a wired or wireless network interface card  Web browser (Microsoft Internet Explorer, Mozilla Firefox, Opera, or Safari)  An available AC power socket (100‐240V, 50/60Hz)      1‐4 Package Contents    Before you start using this router, please check if there is anything missing in the  package, and contact your dealer to claim the missing item(s):    BR‐6428nS broadband router (1 pcs)  Quick installation guide (1 pcs)  CDROM with multi‐language setup wizard, multi‐language quick installation guide,  and user manual (1pcs)  5V 1A power adapter (1 pcs)  Ethernet cable (1 pcs)                                             ...

  • Page 8: Getting Familiar With Your New Wireless Broadband Router

    1‐5 Getting familiar with your new wireless broadband router    Front Panel          LED Name  Light Status  Description  PWR  On  Router switched on and correctly powered    Off  Router not powered (or not correctly powered)  WLAN  On  Wireless connectivity activated    Off  Wireless connectivity not activated  Flashing  Wireless LAN activity (transferring data) or WPS mode  activated (LED flashes once every second)  WAN  On  WAN port connected  Off  WAN port not connected  Flashing  WAN activity (transferring data)  1‐4  On  LAN port connected  (LAN)  Off  LAN port not connected  Flashing  LAN activity (transferring data)   ...
  • Page 9 Back Panel          Item Name  Description  Antenna  Wireless antenna  1–4  Local Area Network (LAN) ports 1 to 4  (Yellow)  WAN  Wide Area Network (WAN/Internet) port  (Blue)  5VDC  Power connector (connects to power adapter)  WPS/Reset  Resets the router to factory default settings or starts WPS  function (press this button and hold for 20 seconds to clear all  settings or press this button for 2~5 seconds to activate WPS  function)    8 ...

  • Page 10: Chapter Ii: System And Network Setup

    CHAPTER II: SYSTEM AND NETWORK SETUP    2‐1 Establishing a network connection    Please follow the following instructions to build a network connection between your  new broadband router, computers, and other network devices:    1. Connect your xDSL or cable modem to the “WAN” port with an Ethernet cable.        2. Connect all your computers and network devices (network‐enabled consumer  devices like game consoles or switches/hubs) to the “LAN” ports (1 to 4).                  9 ...
  • Page 11 3. Connect the power adapter to the wall socket, and then to the “5VDC” socket on  the back panel of the router.        4. Please check all the LEDs on the front panel. The “PWR” and “WAN” LEDs should be  on. The “LAN” LEDs should be on if the computer or network device is connected  and correctly powered. If you encounter any problems, please make sure that all  your devices are connected and powered correctly.    5. For a better wireless signal, please arrange the antennas so that they are  perpendicular to the ground and place the wireless router in an open space. Please  also keep the antennas appropriately apart, for signal interference will cause a  degradation of wireless performance when the antennas are placed too close to  each other.    10 ...

  • Page 12: Setting Client Computers To Obtain Ip Addresses Automatically

    2‐2 Setting client computers to obtain IP addresses automatically    Before you start configuration procedures, your computer must be able to get an IP  address automatically (set to use dynamic IP addresses). If your computer is set to use a  static IP address, or if you are unsure, please follow the following instructions to configure  your computer to use dynamic IP addresses:    Windows 95/98/Me    (see section 2‐2‐1)  Windows 2000      (see section 2‐2‐2)  Windows XP        (see section 2‐2‐3)  Windows Vista      (see section 2‐2‐4)  11 ...

  • Page 13: Windows 95/98/Me Ip Address Setup

    2‐2‐1 Windows 95/98/Me IP address setup    1. Click the “Start” button (it should be located at the lower‐left corner of your  screen), then click “Control Panel”. Double‐click the “Network” icon, and the  “Network” window will appear. Select “TCP/IP”, and then click “Properties”.                                      12 ...
  • Page 14 2. Select “Obtain an IP address from a DHCP server”, then click “OK”.      13 ...

  • Page 15: Windows 2000 Ip Address Setup

    2‐2‐2 Windows 2000 IP address setup    1. Click the “Start” button (it should be located at the lower‐left corner of your  screen), then click “Control Panel”. Double‐click the “Network and Dial‐up  Connections” icon, and then double‐click “Local Area Connection”. When the  “Local Area Connection Properties” window appears, select “Internet Protocol  (TCP/IP)”, and then click “Properties”.                                    14 ...
  • Page 16 2. Select “Obtain an IP address automatically” and “Obtain DNS server address  automatically”, then click “OK”.      15 ...

  • Page 17: Windows Xp Ip Address Setup

    2‐2‐3 Windows XP IP address setup    1. Click the “Start” button (it should be located at the lower‐left corner of your  screen), then click “Control Panel”. Double‐click the “Network and Internet  Connections” icon, click “Network Connections”, then double‐click “Local Area  Connection”. When the “Local Area Connection Properties” window appears, click  “Properties”.                                  16 ...
  • Page 18 2. Select “Obtain an IP address automatically” and “Obtain DNS server address  automatically”, then click “OK”.      17 ...

  • Page 19: Windows Vista Ip Address Setup  1

    2‐2‐4 Windows Vista IP address setup    1. Click the “Start” button (it should be located at the lower‐left corner of your  screen), then click “Control Panel”. Click “View Network Status and Tasks”, and  then click “Manage Network Connections”. Right‐click “Local Area Network”, then  select “Properties”. When the “Local Area Connection Properties” window appears,  select “Internet Protocol Version 4 (TCP/IPv4)” and then click “Properties”.                                18 ...
  • Page 20 2. Select “Obtain an IP address automatically” and “Obtain DNS server address  automatically”, then click “OK”.      19 ...

  • Page 21: Connecting To The Internet With "Iq Setup

    2‐3 Connecting to the Internet with “iQ Setup”    After you have made the appropriate connections, open your Internet browser. If you have  not connected the router to the Internet, the following will appear automatically:        Note: If your WAN port is not connected (or the modem is down), you will see the  following:        Dynamic IP    If your Internet connection type is dynamic IP, you will see the following:        Note: For security reasons, Edimax suggests that you set up the wireless security.    If you click “Yes (recommended)”, you will be asked to enter an SSID and a password (at  least 8 digits).    20 ...
  • Page 22     Note: Please remember your password or you will not be able to use the Wi‐Fi  connection.    PPPoE    If your Internet connection type is PPPoE, you will see the following:          Please enter the username and password provided by your ISP (usernames and passwords  are case‐sensitive). Click “Next” and the following will appear:        Note: For security reasons, Edimax suggests that you set up the wireless security.    If you click “Setup wireless security (recommended)”, you will be asked to enter an SSID  and a password (at least 8 digits).    21 ...
  • Page 23     Note: Please remember your password or you will not be able to use the Wi‐Fi  connection.    If your PPPoE connection is invalid, you will see the following:        Click “Try it again” and the wizard will try to connect to the Internet again with the current  information. Clicking “Re‐enter” will take you to the previous page and let you enter the  username and password again.    If your connection type is none of the above or if the auto‐detection has failed, you will see  the following page. Please select your connection type and enter the information  accordingly.      22 ...

  • Page 24: Accessing The Router's Web Configuration Interface

    2‐4 Accessing the router’s web configuration interface    You can access the broadband router’s web‐based configuration interface via any  connected computer with a web browser (Internet Explorer 5.x or above, Firefox, Opera, or  Safari).    1. Please input “router” (or “http://router” in some browsers) in the web browser’s  address bar and press “Enter”. If both the above do not work, input “192.168.2.1”  in the address bar.        2. You should see the following authentication window.        NOTE: If you cannot access the broadband router’s web‐based configuration  interface, the IP address you have inputted may be incorrect. If you have previously  changed the router’s IP address, please input the one you have designated.    3. Please input “admin” in the “User name” field and “1234” in the “Password” field.  Click the “OK” button to enter the web configuration interface.  23 ...
  • Page 25   4. The first page you see after logging in is “Home”.    If this router’s DHCP server function is enabled, please follow the following instructions  to find this router’s IP address:    1. Click the “Start” button, and then click “Run”.        2. Input “cmd”, and then click “OK”.        24 ...
  • Page 26   3. Input “ipconfig”, and then press “Enter”. Use the IP address following “Default  Gateway” to access this router’s web‐based configuration interface. Please note  that the IP address you find may be different from this illustrated example.        NOTE: If there is no IP address following “Default Gateway”, or if the address  following “IP Address” begins with “169”, please try the following procedures:    Recheck the cable connection between the computer and the router.  Go to the beginning of this chapter and recheck every step of the setup  procedure.  If both of the above fails, reset the broadband router.    25 ...

  • Page 27: Chapter Iii: General Setup

    CHAPTER III: GENERAL SETUP    You can perform advanced configuration of this broadband router in “General Setup”.    1. Click “General Setup” after logging in.        2. All the setup items will appear under the “General Setup” tab.        3. Refer to the following list for further instructions:    System          (See section 3‐1)  WAN          (See section 3‐2)  LAN            (See section 3‐3)  Wireless        (See section 3‐4) ...

  • Page 28: Time Zone

    3‐1 System    Basic system settings can be configured in the “System” menu.      3‐1‐1 Time Zone        Item Name  Description  Time Zone  Please select the time zone of your country or region. If you  cannot find your country/region, please select another  country/region whose time zone is the same as yours.  Time Server  This router supports NTP (Network Time Protocol) for  Address  automatic time and date setup. Input the host name or IP  address of the NTP server here. If you do not know the host  name, please ask the network administrator or use  “pool.ntp.org”.  Daylight Saving  If your country/region uses daylight saving time, please check  the “Enable Function” box, and select the start and end date.    27 ...

  • Page 29: Password Settings

    3‐1‐2 Password Settings    You can change the user interface password here. If you use the default password  (“1234”), other people might be able to access the configuration interface without your  permission.        Item Name  Description  Current Password  Please input the current password here.  New Password  Please input the new password here.  Confirmed Password  Please input the new password again for  confirmation.    Click “Apply” to save the changes, or click “Cancel” to keep the current password. If you  change the password, you need to use the new password the next time you log in.  28 ...

  • Page 30: Remote Management

    3‐1‐3 Remote Management    If you need to manage this broadband router outside of your local area network, you  can assign a remote IP address, so you can access this broadband router’s user interface  from the Internet. You can also disable this function to improve security.        Item Name  Description  Host address  Designate an IP address as the host for remote access  here.  Port  You can define the port number here. You can use the  default port setting “8080”, or any number between 1  and 65534.  Enabled  Check this box to enable the remote management  function.    Click “Apply” to save the changes on this page, or click “Cancel” to discard all the  changes. After you click “Apply”, you will see the following message:        Click “Apply” to restart the broadband router. this requires about 30 seconds and the  broadband router will stop responding (this is normal and is not malfunction). You can  reconnect to this broadband router and continue on other settings later. To setup other  items now and restart broadband router later, click ‘Continue’.  29 ...

  • Page 31: Wan

    3‐2 WAN    You can setup WAN (Wide Area Network, i.e. Internet) connections of this broadband  router in ‘WAN’ menu:        Please select the WAN connection type you wish to use to setup Internet connection, and  click ‘Apply’ to save changes you made.      If you’re not sure which connection type you should use, please contact your ISP’s service  hotline and ask for help. You’ll not be able to connect to Internet with wrong connection  type.  30 ...

  • Page 32: Dynamic

    3‐2‐1 Dynamic IP    Dynamic IP means your ISP will assign an IP address to you automatically by ‘DHCP’  (Dynamic Host Configuration Protocol). Dynamic IP is often used by cable modem Internet  connection.        Item Name  Description  Host Name  Input the host name of your computer here. This is optional  and only required if your ISP asks you to do so.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.    If you wish to select another connection type as broadband connection type, click ‘Back’; or  you can click ‘OK’ to finish with quick setup. You’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.    31 ...

  • Page 33: Static

    3‐2‐2 Static IP    Some ISP will give you a fixed IP address, and ask you to use this IP address to establish  Internet connection. In this case, you have to select this connection type to establish  connection with your ISP.    Please note that if your ISP is assigning a fixed IP address to you by DHCP or PPPoE, do not  select this connection type. Please contact your ISP’s service hotline to make sure you really  need to use static IP as connection type.        Item Name  Description  IP Address  Input the IP address assigned by your ISP here.  Subnet Mask  Input the subnet mask assigned by your ISP here.  Default Gateway  Input the default gateway assigned by your ISP here. Some  ISPs may call this “Default Route”.    NOTE: You must use the addresses provided by your ISP. Inputting incorrect values will  cause malfunction.    If you wish to select another connection type as broadband connection type, click ‘Back’; or  you can click ‘OK’ to finish with quick setup. You’ll see the following messages:        32 ...
  • Page 34 Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  33 ...

  • Page 35: Pppoe

    3‐2‐3 PPPoE    If your ISP requires you to establish Internet connection by PPPoE (Point‐to‐Point Protocol  over Ethernet), you can use this connection type to establish Internet connection.        Item Name  Description  User Name  Input the user name assigned by your ISP here.  Password  Input the password assigned by your ISP here.  Service Name  Give this Internet service a name (optional).  MTU  Input the MTU value of your network connection here. If you  do not know, use the default value.  Connection Type  Please specify a connection type here. There are 3 options:    1. “Continuous” keeps the Internet connection alive all the  time.  2. “Connect on Demand” only connects to the Internet when  you initiate Internet connection.  3. “Manual” connects to the Internet only when the  “Connect” button on this page is clicked, and disconnects  when the “Disconnect” button is clicked.  Idle Time Out  Specify the amount of time the router waits before shutting  down an idle connection. This option is only available when  “Connect on Demand” is selected.      34 ...
  • Page 36 If you wish to select another connection type as broadband connection type, click ‘Back’; or  you can click ‘OK’ to finish with quick setup. You’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  35 ...

  • Page 37: Pptp

    3‐2‐4 PPTP    If your ISP requires you to use PPTP (Point‐to‐Point Tunneling Protocol) to establish  connection, you can select this connection type to establish Internet connection.    PPTP requires two kinds of setting: WAN interface setting (setup IP address) and PPTP  setting (PPTP user name and password). Here we start from WAN interface setting first:        Select the type of how you obtain IP address from your service provider here. You can  choose ‘Obtain an IP address automatically’ (equal to DHCP, please refer to ‘Cable Modem’  section above), or ‘Use the following IP address’ (i.e. static IP address).      WAN interface settings must be correctly set, or the Internet connection will fail even those  settings of PPTP settings are correct. Please contact your Internet service provider if you  don’t know what you should fill in these fields.    Now please go to PPTP settings section:            36 ...
  • Page 38 Item Name  Description  User Name  Input the user name assigned by your ISP here.  Password  Input the password assigned by your ISP here.  PPTP Gateway  Input the PPTP gateway assigned by your ISP here.  Connection ID  Give this connection a name (optional).  MTU  Input the MTU value of your network connection here. If you  do not know, use the default value.  BEZEQ‐ISRAEL  Check the “Enable” box if you are in Israel and using BEZEQ  network services.  Connection Type  Please specify a connection type here. There are 3 options:    1. “Continuous” keeps the Internet connection alive all the  time.  2. “Connect on Demand” only connects to the Internet when  you initiate Internet connection.  3. “Manual” connects to the Internet only when the  “Connect” button on this page is clicked, and disconnects  when the “Disconnect” button is clicked.  Idle Time Out  Specify the amount of time the router waits before shutting  down an idle connection. This option is only available when  “Connect on Demand” is selected.    If you wish to select another connection type as broadband connection type, click ‘Back’; or  you can click ‘OK’ to finish with quick setup. You’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal ...

  • Page 39: L2Tp

    3‐2‐5 L2TP    If your ISP requires you to use L2TP (Layer‐2 Tunneling Protocol) to establish connection,  you can select this connection type to establish Internet connection. L2TP is another  popular connection method for xDSL and other Internet connection types, and all required  setting items are the same with PPTP connection.    Like PPTP, there are two kinds of required setting, we’ll start from ‘WAN Interface Settings’:        Please select the type of how you obtain IP address from your service provider here. You  can choose ‘Obtain an IP address automatically’ (equal to DHCP, please refer to ‘Dynamic  IP’ section above), or ‘Use the following IP address’ (equal to static IP address, please refer  to ‘PPPoE’ section above).      WAN interface settings must be correctly set, or the Internet connection will fail even those  settings of L2TP settings are correct. Please contact your Internet service provider if you  don’t know what you should fill in these fields.    Now please go to L2TP settings section:              38 ...
  • Page 40 Item Name  Description  User Name  Input the user name assigned by your ISP here.  Password  Input the password assigned by your ISP here.  L2TP Gateway  Input the L2TP gateway assigned by your ISP here.  MTU  Input the MTU value of your network connection here. If you  do not know, use the default value.  Connection Type  Please specify a connection type here. There are 3 options:    1. “Continuous” keeps the Internet connection alive all the  time.  2. “Connect on Demand” only connects to the Internet when  you initiate Internet connection.  3. “Manual” connects to the Internet only when the  “Connect” button on this page is clicked, and disconnects  when the “Disconnect” button is clicked.  Idle Time Out  Specify the amount of time the router waits before shutting  down an idle connection. This option is only available when  “Connect on Demand” is selected.    If you wish to select another connection type as broadband connection type, click ‘Back’; or  you can click ‘OK’ to finish with quick setup. You’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  39 ...

  • Page 41: Telstra Big Pond

    3‐2‐6 Telstra Big Pond    1. If you are using the Telstra Big Pond service in Australia, select “Telstra Big Pond”.        Item Name  Description  User Name  Please input the user name assigned by Telstra here.  Password  Please input the password assigned by Telstra here.  Assign login  Check this box to assign a login server.  server manually  Login Server  Please input the IP address of the login server here.    2. Click “OK” to complete setup.    3. When the following message appears, click “Apply” to save the changes and restart  the broadband router. The router will take about 30 seconds to restart.      40 ...

  • Page 42: Dns

    3‐2‐7 DNS    If you select ‘Dynamic IP’ or ‘PPPoE’ as Internet connection method, at least one DNS  server’s IP address should be assigned automatically. However, if you have preferred DNS  server, or your service provider didn’t assign the IP address of DNS server because of any  reason, you can input the IP address of DNS server here.        Item Name  Description  Primary DNS  Please input the IP address of DNS server provided by your  service provider.  Secondary DNS  Please input the IP address of another DNS server provided by  your service provider, this is optional.    NOTE: Only IP address can be entered here (only numeric characters and dots are  accepted).    After you finish with all settings, please click ‘Apply’ (3) button and the following message  will be displayed on your web browser:    41 ...
  • Page 43     Please click ‘Continue’ to back to previous setup menu; to continue on other setup  procedures, or click ‘Apply’ to reboot the router so the settings will take effect (Please wait  for about 30 seconds while router is rebooting).    If you want to reset all settings in this page back to previously‐saved value, please click  ‘Cancel’ button.    42 ...

  • Page 44: Ddns

    3‐2‐8 DDNS    DDNS (Dynamic DNS) is an IP‐to‐Hostname mapping service for those Internet users who  don’t have a static (fixed) IP address. It will be a problem when such user wants to provide  services to other users on Internet, because their IP address will vary every time when  connected to Internet, and other user will not be able to know the IP address they’re using  at a certain time.    This router supports DDNS service of following service providers:    3322 (http://www.3322.org/)  DHS (http://www.dhs.org)  DynDNS (http://www.dyndns.org/)  ODS (http://ods.org)  TZO (http://www.tzo.com/)  GnuDIP (http://gnudip2.sourceforge.net/)  DyNS (http://www.dyns.cx/)  ZoneEdit (http://www.zoneedit.com)  DHIS (http://www.dhis.org/)  CyberGate (http://cybergate.planex.co.jp/ddns/)    Please go to one of DDNS service provider’s webpage listed above, and get a free DDNS  account by the instructions given on their webpage. After that, you can use the DDNS page  to setup DDNS parameters to use DDNS service:          43 ...
  • Page 45 Item Name  Description  Dynamic DNS  If you want to enable DDNS function, please select  ‘Enabled’; otherwise please select ‘Disabled’  Provider    Select your DDNS service provider here.  Domain Name  Input the domain name you’ve obtained from DDNS  service provider.  Account / E‐Mail  Input account or email of DDNS registration.  Password / Key  Input DDNS service password or key.    When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.    44 ...

  • Page 46: Wisp

    3‐2‐9 WISP    If your network service provided by your service provider is through wireless network,  please select this mode. After you have connected the router to the access point of service  provider wirelessly, please setup the WAN connection type in WAN page.        Item Name  Description  Disable  Disables this function.  Enable  Enables this function and the router can connect to  the access points installed by your wireless service  provider. Any clients associated to the router can  access the Internet service through the wireless  network.  (If you are informed by your wireless ISP that the  wireless settings of the access point is changed,  please configure the router in this page for match the  settings.)  staEnable  Enable this function and the router can only allow to  be connected through wired Ethernet cable for WAN  access service.  SSID  This is the name of wireless network. Input the SSID  name that your wirelesses ISP provide to you.  Channel Number  This is the radio frequency used to transmit and  receive the wireless signal. The wireless devices in the  same network should follow the same setting. Select  45 ...
  • Page 47 the channel designated by your wireless ISP.  Site Survey  Click ‘Select Site Survey’ button, then a “Wireless Site  Survey Table” will pop up. It will list all available  access points nearby. Select the access point  designated by your wireless ISP in the table and the  router will join wireless network through this access  point.  Security Settings  If the access point enables wireless security, you have  to follow the same settings in order to access the  access point. Click to set security settings for this  connection  (Please go to section ‘2‐7‐3 Wireless  Security’ for detailed instructions).    After you finish with all settings, please click ‘Apply’ (6) button and the following message  will be displayed on your web browser:        Please click ‘Continue’ to back to previous setup menu; to continue on other setup  procedures, or click ‘Apply’ to reboot the router so the settings will take effect (Please wait  for about 30 seconds while router is rebooting).    If you want to reset all settings in this page back to previously‐saved value, please click  ‘Cancel’ button.    46 ...

  • Page 48: Lan (Wired)

    3‐3 LAN (Wired)    You can setup Wired LAN (Local Area Network) connections of this broadband router in  ‘LAN’ menu. This broadband router has 4 LAN ports and they’ll all use the same LAN IP  address settings. Please also note that both wired and wireless LAN uses the same LAN IP  address settings, too.    LAN settings split into 3 sections: LAN IP, DHCP Server, and Static DHCP leases. Please refer  to corresponding sections below for detailed setup instructions.    3‐3‐1 Before you start: Suggestions for deciding an IP address    Before all computers using wired Ethernet connection (i.e. those computers connect to this  router’s LAN port 1 to 4 by Ethernet cable) or wireless connection can communicate with  each other and access internet, they must have a valid IP address.    There are two ways to assign IP addresses to computers: static IP address (set the IP  address for every computer manually), and dynamic IP address (IP address of computers  will be assigned by router automatically. It’s recommended for most of computers to use  dynamic IP address, it will save a lot of time on setting IP addresses for every computer,  especially when there are a lot of computers in your network; for servers and network  devices which will provide services to other computer and users that come from Internet,  static IP address should be used, so other computes can locate the server.    This broadband router has a built‐in DHCP (Dynamic Host Configuration Protocol) server,  and can help you to assign IP addresses to your client computers. Almost all network  computers / devices manufactured after year 1995 are compatible with DHCP, and you can  let this broadband router to assign the IP address to client computers / devices for you.      Suggestions on IP address numbering plan:      If you have no idea on how to define an IP address plan for your network, here are  some suggestions.      1. A valid IP address has 4 fields: a.b.c.d, for most of home and company users, it’s  suggested to use 192.168.c.d, where c is an integer between 0 and 254, and d is an  integer between 1 and 254. This router is capable to work with up to 253 clients, so ...
  • Page 49 2. In most cases, you should use ‘255.255.255.0’ as subnet mask, which allows up to  253 clients (this also meets router’s capability of working with up to 253 clients).    3. For all servers and network devices which will provide services to other people (like  Internet service, print service, and file service), they should use static IP address.  Give each of them a unique number between 1 and 253, and maintain a list, so  everyone can locate those servers easily.    4. For computers which are not dedicated to provide specific service to others, they  should use dynamic IP address.    If you don’t really understand the descriptions listed above, don’t worry! We will  provide recommended setup values below.      48 ...

  • Page 50: Lan

    3‐3‐2 LAN IP        Item Name  Description  IP address  Please input the IP address of this router.  Subnet Mask  Please input subnet mask for this network.  802.1d Spanning Tree  If you wish to activate 802.1d spanning tree function,  select ‘Enabled’ for setup item ‘802.1d Spanning  Tree’, or set it to ‘Disabled’.  DHCP Server  If you want to activate DHCP server function of this  router, select ‘Enabled’, or set it to ‘Disabled’.        Recommended Value if you don’t know what to fill:     IP Address: 192.168.2.1   Subnet Mask: 255.255.255.0   802.1d Spanning Tree: Disabled  ...
  • Page 51 3‐3‐3 DHCP Server    You can use this setting to decide the range of IP address leases.          These settings are only available when ‘DHCP Server’ in ‘LAN IP’.    Item Name  Description  Lease Time  Please choose a lease time (the duration that  every computer can keep a specific IP address)  of every IP address assigned by this router  from dropdown menu.  Start IP  Please input the start IP address of the IP  range.  End IP  Please input the end IP address of the IP  range.  Domain Name  If you wish, you can also optionally input the  domain name for your network. This is  optional.      Recommended Value if you don’t know what to fill:   Lease Time: Two Weeks (or ‘Forever’, if you have less than 20 computers)  ...

  • Page 52: Static Dhcp Leases

    3‐3‐4 Static DHCP Leases    If you wish to assign a fixed IP address to certain computers / devices by DHCP, you can use  this function to establish a MAC‐to‐IP address table here, so you can assign a specific IP  address to a specific computer / network device by its MAC address.          Here are descriptions of every setup items:    Item Name  Description  Enable Static DHCP  Check this box to enable this function,  Leases  otherwise uncheck it to disable this  function.  MAC Address  Input the MAC address of the computer or  network device (total 12 characters, with  character from 0 to 9, and from a to f, like  ‘001122aabbcc’).  IP address  Input the IP address you want to assign to  this computer or network device.  Add  After you inputted MAC address and IP  address pair, click this button to add the  pair to static DHCP leases table.  Clear  Click this button to remove texts in MAC  address and IP address field.    51 ...
  • Page 53 All MAC‐to‐IP address entries will be listed in this page, and this broadband router supports  up 16 static DHCP leases:    To delete one or more entries listed here, please check the box of the mapping entry  (under ‘Select’), and click ‘Delete Selected’ button.      If you wish to delete all mapping entries, click ‘Delete All’ button. To deselect all checked  boxes, click ‘Reset’ button.    When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  52 ...

  • Page 54: Wireless

    3‐4 Wireless    You can setup Wireless LAN connection parameters of this broadband router in ‘Wireless’  menu.      3‐4‐1 Basic Settings    You can set basic settings of wireless LAN here.        Please select the working mode of this broadband router from ‘Mode’ dropdown list first:      a. AP: Standard wireless AP (access point).    b. Station‐Infrastructure: This broadband router acts as both wireless communication client  and server ‐ connects to another wireless access point as client, and serves other wireless  clients as server.    c. AP Bridge‐Point to Point: Connect this router with another broadband router, to expand  the scope of network.      d. AP Bridge‐Point to Multi‐Point: Connect this router with up to four other broadband  routers, to expand the scope of network.    e. AP Bridge‐WDS: Connect this router with up to four WDS‐capable broadband routers, to  expand the scope of network.    f. Universal Repeater: This broadband router will repeat other wireless access point’s signal  to extend its wireless signal coverage, and also acts as a wireless access point to serve other  wireless clients.  53 ...

  • Page 55: Ap Mode

    3‐4‐1‐1 AP Mode    In AP mode, the following settings will appear:        Here are descriptions of every setup items:    Item Name  Description  Band    Please select the radio band from one of  following options:    2.4 GHz (B): 2.4GHz band, only allows 802.11b  wireless network client to connect this router  (maximum transfer rate 11Mbps).    2.4 GHz (N): 2.4GHz band, only allows 802.11n  wireless network client to connect this router  (maximum transfer rate 300Mbps).    2.4 GHz (B+G):  2.4GHz band, only allows  802.11b and 802.11g wireless network client  to connect this router (maximum transfer rate  11Mbps for 802.11b clients, and maximum  54Mbps for 802.11g clients).    2.4 GHz (G): 2.4GHz band, only allows 802.11g  wireless network client to connect this router  (maximum transfer rate 11Mbps).    2.4 GHz (B+G+N): 2.4GHz Band, Allows  802.11b, 802.11g, and 802.11N wireless  clients. It’s recommends to select this band to  maximize compatibility.  54 ...
  • Page 56 ESSID    This is the name of broadband router. You can  type any alphanumerical characters here,  maximum 32 characters. ESSID is used to  identify your own broadband router from  others when there are other broadband  routers in the same area. Default SSID is  ‘default’, it’s recommended to change default  ESSID value to the one which is meaningful to  you, like myhome, office_room1, etc.  Channel Number    Please select a channel from the dropdown list  of ‘Channel Number’, available channel  numbers are 1 to 13. You can choose any  channel number you want to use, and almost  all wireless clients can locate the channel  you’re using automatically without any  problem. However, it’s still useful to  remember the channel number you use, some  wireless client supports manual channel  number select, and this would help in certain  scenario when there is some radio  communication problem.  Associated Clients  Click ‘Show Active Clients’ button to show  the list of all connected wireless clients. You  can click ‘Refresh’ in new window to get  latest list again, or click ‘Close’ to close the  window.    Please note that if you have pop‐up blocker  installed, you may have to disable it or tell  your pop‐up blocker to allow the popup  window, or you will not be able to see the  wireless client list window.    TIPS: You can try to change channel number to another one if you think the data transfer rate is too slow, or keep having problem while transferring the file over wireless network.
  • Page 57   When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.      You can click ‘Continue’ to continue on other settings without restart the broadband router,  however, the changes you made will not take effect before you restart the broadband  router.  56 ...

  • Page 58: Station-Infrastructure

    3‐4‐1‐2 Station‐Infrastructure    In Station‐Infrastructure mode, you can select a wireless access point to become its wireless  client, and also acts as wireless access point to serve other wireless clients. If you have the  access privilege of other wireless access point nearby, and you wish to use that access point  to access Internet, you can use this connection type:        Here are descriptions of every setup items:    Item Name  Description  Band    Please select the radio band from one of  following options (must be the same with the  wireless access point you wish to connect):    2.4 GHz (B): 2.4GHz band, only allows 802.11b  wireless network client to connect this router  (maximum transfer rate 11Mbps).    2.4 GHz (N): 2.4GHz band, only allows 802.11n  wireless network client to connect this router  (maximum transfer rate 300Mbps).    2.4 GHz (B+G):  2.4GHz band, only allows  802.11b and 802.11g wireless network client  to connect this router (maximum transfer rate  11Mbps for 802.11b clients, and maximum  54Mbps for 802.11g clients).    2.4 GHz (G): 2.4GHz band, only allows 802.11g  wireless network client to connect this router  (maximum transfer rate 11Mbps).    2.4 GHz (B+G+N): 2.4GHz Band, Allows  57 ...
  • Page 59 802.11b, 802.11g, and 802.11N wireless  clients. It’s recommends to select this band to  maximize compatibility.  ESSID    This is the name of broadband router. You can  type any alphanumerical characters here,  maximum 32 characters. ESSID is used to  identify your own broadband router from  others when there are other broadband  routers in the same area. Default SSID is  ‘default’, it’s recommended to change default  ESSID value to the one which is meaningful to  you, like myhome, office_room1, etc.  Site Survey  Click ‘Select Site Survey’ and a popup window  will appear. All reachable wireless access  points will be shown in the window. Select the  wireless access point you wish to connect  from the list, and click ‘Done’. If the wireless  access point you wish to connect is not listed,  you can click ‘Refresh’ to rescan.    If you still can’t find the wireless access point  you wish to connect, please move the  broadband router to the place nearer to the  access point you wish to connect.    When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.    58 ...
  • Page 60   You can click ‘Continue’ to continue on other settings without restart the broadband router,  however, the changes you made will not take effect before you restart the broadband  router.  59 ...

  • Page 61: Ap Bridge: Point To Point

    3‐4‐1‐3 AP Bridge: Point to Point    In this mode, you can use this broadband router as a wireless network bridge and let all  computers connected to the LAN ports of both wireless access points to communicate with  each other. This mode supports only one wireless access point peer.    Please note that when you select this mode, this broadband router will act as wireless  bridge only, and will not accept other wireless clients.    Also, you can connect to the wireless access point with the same functionality only. If you  wish to connect to the wireless access points made by other manufacturer, please select  ‘AP Bridge‐WDS’ mode if the wireless access point you wish to connect supports WDS.        Here are descriptions of every setup items:    Item Name  Description  Band    Please select the radio band from one of  following options (must be the same with the  wireless access point you wish to connect):    2.4 GHz (B): 2.4GHz band, only allows 802.11b  wireless network client to connect this router  (maximum transfer rate 11Mbps).    2.4 GHz (N): 2.4GHz band, only allows 802.11n  wireless network client to connect this router  (maximum transfer rate 300Mbps).    2.4 GHz (B+G):  2.4GHz band, only allows  802.11b and 802.11g wireless network client  to connect this router (maximum transfer rate  11Mbps for 802.11b clients, and maximum  60 ...
  • Page 62 54Mbps for 802.11g clients).    2.4 GHz (G): 2.4GHz band, only allows 802.11g  wireless network client to connect this router  (maximum transfer rate 11Mbps).    2.4 GHz (B+G+N): 2.4GHz Band, Allows  802.11b, 802.11g, and 802.11N wireless  clients. It’s recommends to select this band to  maximize compatibility.  Channel Number  Select the channel number you wish to use;  both access points must use the same  channel.  MAC address 1  Input the MAC address of another wireless  access point (the one you wish to connect).  Set Security  Click ‘Set Security’ button to set security  functions of this wireless connection to  improve security. Please refer to chapter  3‐2‐1‐7 for detailed instructions.    When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.      You can click ‘Continue’ to continue on other settings without restart the broadband router,  however, the changes you made will not take effect before you restart the broadband  router.  61 ...

  • Page 63: Ap Bridge: Point To Multi-Point

    3‐4‐1‐4 AP Bridge: Point to Multi‐Point    In this mode, you can use this broadband router as a wireless network bridge and let all  computers connected to the LAN ports of all wireless access points to communicate with  each other. This mode supports up to four wireless access point peers.        Please note that when you select this mode, this broadband router will act as wireless  bridge only, and will not accept other wireless clients.    Also, you can connect to the wireless access point with the same functionality only. If you  wish to connect to the wireless access points made by other manufacturer, please select  ‘AP Bridge‐WDS’ mode if the wireless access point you wish to connect supports WDS.    Here are descriptions of every setup items:    Item Name  Description  Band    Please select the radio band from one of  following options (must be the same with the  wireless access point you wish to connect):    2.4 GHz (B): 2.4GHz band, only allows 802.11b  wireless network client to connect this router  (maximum transfer rate 11Mbps).    2.4 GHz (N): 2.4GHz band, only allows 802.11n  wireless network client to connect this router  (maximum transfer rate 300Mbps).    2.4 GHz (B+G):  2.4GHz band, only allows  62 ...
  • Page 64 802.11b and 802.11g wireless network client  to connect this router (maximum transfer rate  11Mbps for 802.11b clients, and maximum  54Mbps for 802.11g clients).    2.4 GHz (G): 2.4GHz band, only allows 802.11g  wireless network client to connect this router  (maximum transfer rate 11Mbps).    2.4 GHz (B+G+N): 2.4GHz Band, Allows  802.11b, 802.11g, and 802.11N wireless  clients. It’s recommends to select this band to  maximize compatibility.  Channel Number  Select the channel number you wish to use; all  access points must use the same channel.  MAC address 1 to 4  Input the MAC address of other wireless  access points (the access points you wish to  connect).  Set Security  Click ‘Set Security’ button to set security  functions of this wireless connection to  improve security. Please refer to chapter  3‐2‐1‐7 for detailed instructions.    When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.      63 ...
  • Page 65 You can click ‘Continue’ to continue on other settings without restart the broadband router,  however, the changes you made will not take effect before you restart the broadband  router.  64 ...

  • Page 66: Ap Bridge: Wds

    3‐4‐1‐5 AP Bridge: WDS    In this mode, this broadband router acts as both wireless communication bridge and  wireless access point. This broadband router can establish communication with up to four  WDS‐compatible wireless access points, and let all computers connected to the LAN ports  of every wireless access points communicate with each other. The broadband router is able  to serve other wireless clients and acts as a wireless access point at the same time.        Here are descriptions of every setup items:    Item Name  Description  Band    Please select the radio band from one of  following options (must be the same with the  wireless access point you wish to connect):    2.4 GHz (B): 2.4GHz band, only allows 802.11b  wireless network client to connect this router  (maximum transfer rate 11Mbps).    2.4 GHz (N): 2.4GHz band, only allows 802.11n  wireless network client to connect this router  (maximum transfer rate 300Mbps).    2.4 GHz (B+G):  2.4GHz band, only allows  802.11b and 802.11g wireless network client  to connect this router (maximum transfer rate  65 ...
  • Page 67 11Mbps for 802.11b clients, and maximum  54Mbps for 802.11g clients).    2.4 GHz (G): 2.4GHz band, only allows 802.11g  wireless network client to connect this router  (maximum transfer rate 11Mbps).    2.4 GHz (B+G+N): 2.4GHz Band, Allows  802.11b, 802.11g, and 802.11N wireless  clients. It’s recommends to select this band to  maximize compatibility.  ESSID    This is the name of broadband router. You can  type any alphanumerical characters here,  maximum 32 characters. ESSID is used to  identify your own broadband router from  others when there are other broadband  routers in the same area. Default SSID is  ‘default’, it’s recommended to change default  ESSID value to the one which is meaningful to  you, like myhome, office_room1, etc.  Channel Number  Select the channel number you wish to use; all  access points must use the same channel.  Associated Clients  Click ‘Show Active Clients’ button to show  the list of all connected wireless clients. You  can click ‘Refresh’ in new window to get  latest list again, or click ‘Close’ to close the  window.    Please note that if you have pop‐up blocker  installed, you may have to disable it or tell  your pop‐up blocker to allow the popup  window, or you will not be able to see the  wireless client list window.  MAC address 1 to 4  Input the MAC address of other wireless  access points (the access points you wish to  connect). ...
  • Page 68 When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.      You can click ‘Continue’ to continue on other settings without restart the broadband router,  however, the changes you made will not take effect before you restart the broadband  router.  67 ...

  • Page 69: Universal Repeater

    3‐4‐1‐6 Universal Repeater    In this mode, this broadband router acts as a wireless repeater. It will repeat the signal of  the wireless access point you specified, to extend its wireless coverage. The broadband  router will still accept wireless clients when in this mode.        Here are descriptions of every setup items:    Item Name  Description  Band    Please select the radio band from one of  following options (must be the same with the  wireless access point you wish to connect):    2.4 GHz (B): 2.4GHz band, only allows 802.11b  wireless network client to connect this router  (maximum transfer rate 11Mbps).    2.4 GHz (N): 2.4GHz band, only allows 802.11n  wireless network client to connect this router  (maximum transfer rate 300Mbps).    2.4 GHz (B+G):  2.4GHz band, only allows  802.11b and 802.11g wireless network client  to connect this router (maximum transfer rate  11Mbps for 802.11b clients, and maximum  54Mbps for 802.11g clients).    2.4 GHz (G): 2.4GHz band, only allows 802.11g  wireless network client to connect this router  (maximum transfer rate 11Mbps).  68 ...
  • Page 70   2.4 GHz (B+G+N): 2.4GHz Band, Allows  802.11b, 802.11g, and 802.11N wireless  clients. It’s recommends to select this band to  maximize compatibility.  ESSID    This is the name of broadband router. You can  type any alphanumerical characters here,  maximum 32 characters. ESSID is used to  identify your own broadband router from  others when there are other broadband  routers in the same area. Default SSID is  ‘default’, it’s recommended to change default  ESSID value to the one which is meaningful to  you, like myhome, office_room1, etc.  Channel Number  Select the channel number you wish to use; all  access points must use the same channel.  Associated Clients  Click ‘Show Active Clients’ button to show  the list of all connected wireless clients. You  can click ‘Refresh’ in new window to get  latest list again, or click ‘Close’ to close the  window.    Please note that if you have pop‐up blocker  installed, you may have to disable it or tell  your pop‐up blocker to allow the popup  window, or you will not be able to see the  wireless client list window.  Root AP SSID  Please input the SSID of the wireless access  point you wish to extend signal coverage.  Site Survey  Click ‘Select Site Survey’ and a popup window  will appear. All reachable wireless access  points will be shown in the window. Select the  wireless access point you wish to connect  from the list, and click ‘Done’. If the wireless  access point you wish to connect is not listed, ...
  • Page 71 When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.      You can click ‘Continue’ to continue on other settings without restart the broadband router,  however, the changes you made will not take effect before you restart the broadband  router.  70 ...

  • Page 72: Advanced Settings

    3‐4‐2 Advanced Settings    This router provides some advanced control of wireless parameters, if you want to  configure these settings, please click ‘Wireless’ menu on the left of web management  interface, then click ‘Advanced Settings’, and the following message will be displayed on  your web browser:        Item Name  Description  Fragment Threshold  Set the Fragment threshold of wireless radio. Do not  modify default value if you don’t know what it is,  default value is 2346.  RTS Threshold  Set the RTS threshold of wireless radio. Do not modify  default value if you don’t know what it is, default  value is 2347.  Beacon Interval  Set the beacon interval of wireless radio. Do not  modify default value if you don’t know what it is,  default value is 100.  DTIM Period  Set the DTIM period of wireless radio. Do not  modify default value if you don’t know what it is,  default value is 3.  Data Rate  Set the wireless data transfer rate to a certain  71 ...
  • Page 73 value. Since most of wireless devices will negotiate  with each other and pick a proper data transfer  rate automatically, it’s not necessary to change this  value unless you know what will happen after  modification.  N Data Rate  Same as above, but only for 802.11n clients.  Channel Width  Set channel width of wireless radio. Do not modify  default value if you don’t know what it is, default  setting is ‘Auto 20/40 MHz’.  Preamble Type  Set the type of preamble, do not modify default value  if you don’t know what it is, default setting is ‘Short  Preamble’.  Broadcast ESSID  Decide if the wireless router will broadcast its own  ESSID or not. You can hide the ESSID of your wireless  router (set the option to ‘Disable’), so only people  those who know the ESSID of your wireless router can  get connected.  CTS Protect  Enabling this setting will reduce the chance of radio  signal collisions between 802.11b and 802.11g/n  wireless access points. It’s recommended to set this  option to ‘Auto’ or ‘Always’. However, if you set to  ‘None’, your wireless router should be able to work  fine, too.  WMM  The short of Wi‐Fi MultiMedia, it will enhance the  data transfer performance of multimedia contents  when they’re being transferred over wireless  network. If you don’t know what it is / not sure if you  need it, it’s safe to set this option to ‘Enable’,  however, default value is ‘Disable’.      After you finish these wireless settings, please click ‘Apply’ button , button, and the  following message will be displayed on your web browser:     ...
  • Page 74   Please click ‘Continue’ to back to previous setup menu; to continue on router setup, or click  ‘Apply’ to reboot the router so the settings will take effect (Please wait for about 30  seconds while router is rebooting).    73 ...

  • Page 75: Security Settings

    3‐4‐3 Security Settings    In certain AP working modes, you can enable encryption to improve security level.      When you click ‘Set Security’ button, the following window will appear:        Please select an encryption method from ‘Encryption’ dropdown menu, and corresponding  setting will appear:    Disabled    Encryption is disabled. It’s not recommended to disable encryption because other people  may use certain wireless scanner to copy the data transferred over air.    74 ...
  • Page 76 WEP    Select WEP to enable WEP (Wired Equivalent Privacy) encryption:        Here are descriptions of every setup items:    Item Name  Description  Key Length  There are two types of WEP key length: 64‐bit  and 128‐bit. Using ‘128‐bit’ is safer  than ’64‐bit’, but will reduce some data  transfer performance.  Key Format    There are two types of key format: ASCII and  Hex. When you select a key format, the  number of characters of key will be displayed.  For example, if you select ’64‐bit’ as key  length, and ‘Hex’ as key format, you’ll see the  message at the right of ‘Key Format’ is ‘Hex  (10 characters), which means the length of  WEP key is 10 characters.  Default Tx Key  You can set up to four sets of WEP key, and  you can decide which key is being used by  default here. If you don’t know which one  you should use, select ‘Key 1’.  Encryption Key    Input WEP key characters here, the number of  characters must be the same as the number  displayed at ‘Key Format’ field. You can use  any alphanumerical characters (0‐9, a‐z, and  A‐Z) if you select ‘ASCII’ key format, and if you  select ‘Hex’ as key format, you can use  characters 0‐9, a‐f, and A‐F.  Enable 802.1x  Check this box to enable 802.1x authentication ...
  • Page 77 server to perform 802.1x authentication.  Server IP address  Input Radius authentication server’s IP address  here.  RADIUS Server Port  Input Radius authentication server’s service  port here. Generally it’s 1812.  RADIUS Server  Input the password of Radius server here.  Password    Please click ‘Apply’ to save changes, or click ‘Reset’ to clear the texts in all fields. If you click  ‘Apply’, the following messages will appear:        You can click ‘Continue’ to back to previous page and continue setting, or click ‘Apply’ to  restart the broadband router so the changes will take effect.  76 ...
  • Page 78 WPA pre‐shared key    WPA (Wi‐Fi Protected Access) is also an encryption method and is safer than WEP. It’s  recommended to use WPA instead of WEP when you need to use encryption to protect  your data security.        Here are descriptions of every setup items:    Item Name  Description  WPA Unicast Cipher  Please select a type of WPA cipher suite.  Suite    Available options are: WPA (TKIP), WPA2  (AES), and WPA2 Mixed. You can select one of  them, but you have to make sure your  wireless client support the cipher you  selected.  Pre‐shared Key  Select the type of pre‐shared key, you  Format  can select Passphrase (8 or more  alphanumerical characters, up to 63), or Hex  (64 characters of 0‐9, and a‐f).  Pre‐shared Key  Please input the WPA passphrase here.  It’s not recommended to use a word that can  be found in a dictionary due to security  reason.    Please click ‘Apply’ to save changes, or click ‘Reset’ to clear the texts in all fields. If you click  ‘Apply’, the following messages will appear:    You can click ‘Continue’ to back to previous page and continue setting, or click ‘Apply’ to  restart the broadband router so the changes will take effect.      77 ...
  • Page 79 WPA RADIUS    If you have RADIUS authentication server on your local network, you can authenticate the  wireless clients by RADIUS server’s user database. Only authenticated clients can establish  wireless connection with this broadband router.        Here are descriptions of every setup items:    Item Name  Description  WPA Unicast Cipher  Please select a type of WPA cipher suite.  Suite    Available options are: WPA (TKIP), WPA2  (AES), and WPA2 Mixed. You can select one of  them, but you have to make sure your  wireless client support the cipher you  selected.  RADIUS Server IP  Input the IP address of RADIUS authentication  address  server here.  RADIUS Server Port  Input the port number of RADIUS  authentication server here. Most of RADIUS  server will use port number 1812 and you can  keep using default value.  RADIUS Server  Input the password of RADIUS authentication  Password  server here.    78 ...
  • Page 80 Please click ‘Apply’ to save changes, or click ‘Reset’ to clear the texts in all fields. If you click  ‘Apply’, the following messages will appear:        You can click ‘Continue’ to back to previous page and continue setting, or click ‘Apply’ to  restart the broadband router so the changes will take effect.  79 ...

  • Page 81: Access Control

    3‐4‐4 Access Control    This function will help you to prevent unauthorized users from connecting to your wireless  router; only those wireless devices who have the MAC address you assigned here can gain  access to your wireless router. You can use this function with other security measures  described in previous section, to create a safer wireless environment.    Up to 20 MAC addresses can be assigned by using this function. Please click ‘Wireless’ menu  on the left of web management interface, then click ‘Access Control’, and the following  message will be displayed on your web browser:        Item Name  Description  Delete Selected  If you want to delete a specific MAC address entry,  check the ‘select’ box of the MAC address you want to  delete, then click ‘Delete Selected’ button. (You can  select more than one MAC addresses).  Delete All  If you want to delete all MAC addresses listed here,  please click ‘Delete All’ button.  Enable Access Control  To enforce MAC address filtering, you have to check  ‘Enable Wireless Access Control’. When this item is  unchecked, wireless router will not enforce MAC  address filtering of wireless clients.  MAC Address  Input the MAC address of your wireless devices here,  dash ( ‐ ) or colon ( : ) are not required. (i.e. If the MAC  address label of your wireless device indicates  ‘aa‐bb‐cc‐dd‐ee‐ff’ or ‘aa:bb:cc:dd:ee:ff’, just input  ‘aabbccddeeff’.  Comment  You can input any text here as the comment of this  80 ...
  • Page 82 MAC address, like ‘ROOM 2A Computer’ or anything.  You can input up to 16 alphanumerical characters  here. This is optional and you can leave it blank,  however, it’s recommended to use this field to write a  comment for every MAC addresses as a memory aid.  Add  Click ‘Add’ button to add the MAC address and  associated comment to the MAC address filtering  table.  Clear  Click ‘Clear’ to remove the value you inputted in MAC  address and comment field.      After you finish with all settings, please click ‘Apply’ button and the following message will  be displayed on your web browser:        Please click ‘Continue’ to back to previous setup menu; to continue on other setup  procedures, or click ‘Apply’ to reboot the router so the settings will take effect (Please wait  for about 30 seconds while router is rebooting).    If you want to reset all settings in this page back to previously‐saved value, please click  ‘Cancel’ button.  81 ...

  • Page 83: Wps

    3‐4‐5 WPS    WPS (Wi‐Fi Protected Setup) provides a convenient way to establish the connection  between this broadband router and wireless clients. Any WPS‐compatible wireless clients  can establish secure connection with this broadband router with simple push‐button type  configuration or PinCode type configuration.        Here are descriptions of every setup items:    Item Name  Description  Enable WPS  Check this box to enable WPS function,  uncheck it to disable WPS.  WPS Status  If the wireless security (encryption) function of  this wireless router is properly set, you’ll see  ‘Configured’ message here. If wireless security  function has not been set, you’ll see  ‘unConfigured’.  Self PIN code  This is the WPS PIN code of this wireless  router. This code is useful when you need to  build wireless connection by WPS with other  WPS‐enabled wireless devices.  SSID  The SSID of this wireless router will be  displayed here.  82 ...
  • Page 84 Authentication Mode  The wireless security authentication mode of  this wireless router will be displayed here.  Passphrase Key  The WPA passphrase will be displayed as  asterisk here.  Config Mode  Select the WPS configuration role of this  broadband router.      Registrar: This broadband router will act as  WPS registrar and wait for wireless clients to  send WPS configuration request.    Enrollee: This broadband router will act as  WPS enrollee and send WPS configuration  request to other WPS registrar.  Configure via Push  Click ‘Start PBC’ to start Push‐Button type WPS  Button  configuration (PBC). Please push the WPS  push‐button on other WPS‐compatible  network devices to begin WPS configuration.    You can also push the ‘WPS / Reset’ button  located at the back of this broadband router  to start PBC without using web configuration  interface.  Configure via Client  Please input the PinCode displayed at the  PinCode  configuration software of WPS‐enabled  wireless client, and click ‘Start PIN’ to establish  connection with the wireless client.    83 ...

  • Page 85: Qos

    3‐5 QoS    Quality of service provides an efficient way for computers on the network to share the  internet bandwidth with a promised quality of internet service. Without QoS, all computers  and devices on the network will compete with each other to get internet bandwidth, and  some applications which require guaranteed bandwidth (like video streaming and network  telephone) will be affected, therefore an unpleasing result will occur, like the interruption  of video / audio transfer.      With this function, you can limit the maximum bandwidth or give a guaranteed bandwidth  for a specific computer, to avoid said unpleasing result from happening.    3‐5‐1 Basic QoS Settings    Please follow the following instructions to set QoS parameters:    Please click ‘Qos’ menu on the left of web management interface and the following  message will be displayed on your web browser:                  84 ...
  • Page 86 Item Name  Description  Enable QoS  Check this box to enable QoS function, uncheck it to  disable QoS.  Total Download  You can set the limit of total download bandwidth in  Bandwidth  kbits. To disable download bandwidth limitation, input  ‘0’ here.  Total Upload Bandwidth  You can set the limit of total upload bandwidth in  kbits. To disable upload bandwidth limitation, input ‘0’  here.  Current QoS Table  All existing QoS rules will be displayed here.  Add  Click ‘add’ button to add a new QoS rule (detailed  instructions will be given below).  Edit  If you want to modify the content of a specific rule,  please check the ‘select’ box of the rule you want to  edit, then click ‘Edit’ button. Only one rule should be  selected a time!    Delete  You can delete selected rules by clicking this button.  You can select one or more rules to delete by check  the ‘select’ the box of the rule(s) you want to delete a  time. If the QoS table is empty, this button will be  grayed out and cannot be clicked.  Delete All  By clicking this button, you can delete all rules  currently listed in the QoS table. If the QoS table is  empty, this button will be grayed out and cannot be  clicked.  Move Up  Move selected rule up. First QoS rule will be proceed  first, so you can move higher priority rules up.  Move Down  Move selected rule down. ...

  • Page 87: Add A New Qos Rule

    Please click ‘Continue’ to back to previous setup menu; to continue on other setup  procedures, or click ‘Apply’ to reboot the router so the settings will take effect (Please wait  for about 30 seconds while router is rebooting).    If you want to reset all settings in this page back to previously‐saved value, please click  ‘Cancel’ button.      3‐5‐2 Add a new QoS rule    After you click ‘Add’ button in QoS menu, the following message will appear:        Item Name  Description  Rule Name  Please give a name to this QoS rule (up to 15  alphanumerical characters)  Bandwidth  Set the bandwidth limitation of this QoS rule. You  have to select the data direction of this rule (Upload of  Download), and the speed of bandwidth limitation in  Kbps, then select the type of QoS: ‘guarantee’  (guaranteed usable bandwidth for this rule) or ‘max’  (set the maximum bandwidth for the application  allowed by this rule).  Local IP Address  Specify the local (source) IP address that will be  affected by this rule. Please input the starting IP  address in the left field, and input the end IP address  in the right field to define a range of IP addresses, or  just input the IP address in the left field to define a  single IP address.  86 ...
  • Page 88 Local Port Range  Please input the range of local (source) port number  that will be affected by this rule. If you want to apply  this rule on port 80 to 90, please input ’80‐90’; if you  want to apply this rule on a single port, just input the  port number, like ‘80’.  Remote IP Address  Specify the remote (destination) IP address that will  be affected by this rule. Please input the starting IP  address in the left field, and input the end IP address  in the right field to define a range of IP addresses, or  just input the IP address in the left field to define a  single IP address.  Remote Port Range  Please input the range of remote (destination) port  number that will be affected by this rule. If you want  to apply this rule on port 80 to 90, please  input ’80‐90’; if you want to apply this rule on a single  port, just input the port number, like ‘80’. If the    remote (destination) IP address and /or port number  is universal, just leave it blank.  Traffic Type  Please select the traffic type of this rule, available  options are None, SMTP, HTTP, POP3, and FTP. You  can select a specific traffic type for this rule, if you  want to make this rule as a IP address based rule  (apply the limitation on all traffics from / to the  specified IP address / port number), select ‘None’.  Protocol  Please select the protocol type of this rule, available  options are TCP and UDP. If you don’t know what  protocol your application uses, please try ‘TCP’ first,  and switch to ‘UDP’ if this rule doesn’t seems to work.    After you finish with all settings, please click ‘save’ button (i), you’ll be brought back to  previous menu, and the rule you just set will appear in current QoS table; if you did  anything wrong, you’ll get an error message when you click ‘Save’ button, please correct  your input by the instructions given by the error message.   ...

  • Page 89: Nat

    3‐6 NAT    To enable NAT function, please select ‘Enable’ for ‘Enable NAT module function’ (1); to  disable, please select ‘Disable’.        After you made the selection, please click ‘Apply’ button (2) and the following message will  be displayed on your web browser:        Please click ‘Continue’ to back to previous setup menu; to continue on other setup  procedures, or click ‘Apply’ to reboot the router so the settings will take effect (Please wait  for about 30 seconds while router is rebooting).  88 ...

  • Page 90: Port Forwarding

    3‐6‐1 Port Forwarding    This function allows you to redirect a single port or consecutive ports of Internet IP address  to the same port of the IP address on local network. The port number(s) of Internet IP  address and private IP address (the IP address on local network) must be the same. If the  port number of Internet IP address and private IP address is different, please use ‘Virtual  Server’ function, described in next section.    Please click ‘NAT’ menu on the left of web management interface, then click ‘Port  Forwarding’, and the following message will be displayed on your web browser:        Item Name  Description  Enable Port Forwarding  Check this box to enable port forwarding, and  uncheck this box to disable port forwarding.  Private IP  Input the IP address of the computer on local network  which provides internet service.  Computer name  All computer names found by this broadband router  on local network will be listed here. You can select the  computer name and click ‘<<’ button to add selected  computer’s IP address to ‘Private IP’ field.      Please note that this list may not be able to list all  computers on your local network.  89 ...
  • Page 91 Type  Select the type of connection, TCP or UDP. If you’re  not sure, please select ‘Both’.  Port Range  Input the starting port number in the left field, and  input the ending port number in the right field. If you  only want to redirect a single port number, just fill the  port number in the left field.  Comment  Please input any text to describe this mapping, up to  16 alphanumerical characters.  Add  Add the mapping to port forwarding table.  Reset  Remove all inputted values.    All existing URLs will be displayed in ‘Current URL Blocking Table’.    If you want to delete a specific port forwarding entry, check the ‘select’ box of the port  forwarding entry you want to delete, then click ‘Delete Selected’ button. (You can select  more than one port forwarding entries). If you want to delete all port forwarding entries  listed here, please click ‘Delete All’ button or you can also click ‘Reset’ button to unselect all  port forwarding entries.    When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.    90 ...
  • Page 92 3‐6‐2 Virtual Server    This function allows you to redirect a port on Internet IP address (on WAN port) to a  specified port of an IP address on local network, so you can setup an Internet service on the  computer on local network, without exposing it on Internet directly. You can also build  many sets of port redirection, to provide many different Internet services on different local  computers via a single Internet IP address.      91 ...

  • Page 93: Virtual Server

    Here are descriptions of every setup items:    Item Name  Description  Enable Virtual Server  Check this box to enable virtual server, and  uncheck this box to disable virtual server.  Private IP  Input the IP address of the computer which  provides Internet service.  Computer name  All computer names found by this broadband  router on local network will be listed here. You  can select the computer name and click ‘<<’  button to add selected computer’s IP address  to ‘Private IP’ field.      Please note that this list may not be able to list  all computers on your local network.  Private Port  Input the port number of the IP address which  provides Internet service.  Type  Select the type of connection, TCP or UDP. If  you’re not sure, please select ‘Both’  Public Port  Please select the port number of Internet IP  address which will be redirected to the port  number of local IP address defined above.  Comment  Please input any text to describe this mapping,  up to 16 alphanumerical characters.  Add  Add the mapping to virtual server table.  Reset  Remove all inputted values.    All existing virtual server mappings will be displayed in this page. To delete one or more  mappings, check the box of the mapping, then click ‘Delete Selected’ button to remove the  mapping. To delete all existing mappings, click ‘Delete All’ button. If you want to uncheck all ...
  • Page 94 When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  93 ...

  • Page 95: Special Applications

    3‐6‐3 Special Applications    Some applications require more than one connection a time; these applications won’t work  with simple NAT rules. In order to make these applications work, you can use this function  to let these applications work.        Here are descriptions of every setup items:    Item Name  Description  Enable    Check this box to enable support for special  applications, and uncheck this box to disable  this support.  IP Address  Input the IP address of the computer which is  going to use the special application.  Computer name  All computer names found by this broadband  router on local network will be listed here. You  can select the computer name and click ‘<<’  button to add selected computer’s IP address  to ‘IP Address’ field.      Please note that this list may not be able to list  all computers on your local network.  TCP Port to Open  Input the TCP port number required by the  special application, the port number can be a  single value, or a range (like 20‐50). If you  94 ...
  • Page 96 need to input more than one port number and  they’re not contiguous, list all port numbers  here and separate them by comma ( , ). If the  application does not use TCP port, leave it  blank.  UDP Port to Open  Input the UDP port number required by the  special application, the port number can be a  single value, or a range (like 20‐50). If you  need to input more than one port number and  they’re not contiguous, list all port numbers  here and separate them by comma ( , ). If the  application does not use UDP port, leave it  blank.  Comment  You can input any text here to help you  remember the purpose of this item. This is  optional.    Select Game  This router comes with a numerous port  mapping settings of network games. If the  game you wish to set is listed here, you can  select it from dropdown menu.      After a game is selected, click ‘Add’ (the one  next to ‘Select Game’ dropdown list) to add  the connection parameters to all respective  fields.  Add  Click this button to add a new port mapping  rule to special applications table.  Reset  Click this button to remove all values in every  field.    All existing special application mappings will be displayed in this page. To delete one or  more mappings, check the box of the mapping, then click ‘Delete Selected’ button to  remove the mapping. To delete all existing mappings, click ‘Delete All’ button. If you want  to uncheck all boxes, click ‘Reset’. ...
  • Page 97 When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  96 ...

  • Page 98: Upnp Settings

    3‐6‐4 UPnP Settings    BR‐6428nS broadband router supports UPnP (universal plug‐and‐play), which allows other  network devices to communicate with this broadband router to exchange information  about network capability for intercommunication.          After you made your choice, please click ‘Apply’ button:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  97 ...

  • Page 99: Alg Settings  9

    3‐6‐5 ALG Settings    ALG (Application Layer Gateway) is a kind of network connection ability support for specific  network applications like game and instant online chat. Without ALG support, these  applications will not be able to communicate with their server when working with  BR‐6428nS broadband router.        All applications that require ALG support and compatible with this broadband router is  listed here. You can check all applications you will use on local computer. After you made  your choice, please click ‘Apply’ button:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.    98 ...

  • Page 100: Firewall

    3‐7 Firewall    This broadband router supports several firewall functions which will help you to protect  your network and computer. In this chapter, instructions for using these functions will be  given, so you can utilize these functions to protect your network from hackers and  malicious intruders.    3‐7‐1 Access Control    By using access control, you can restrict your computers from accessing improper website,  or using disallowed applications. You can even only allow computers with certain MAC  address to access the network, or deny the computers in the list from accessing Internet.    MAC Filtering: Deny or allow access based on MAC address of client computer          Here are descriptions of every setup items:    Item Name  Description  Enable MAC Filtering  Check this box to enable MAC address based  filtering, and please select ‘Deny’ or ‘Allow’ to  decide the behavior of MAC filtering table. If  you select deny, all MAC addresses listed in  filtering table will be denied from connecting  Internet; if you select allow, only MAC  addresses listed in filtering table will be able  to connect to Internet.  Client PC MAC address  Please input the MAC address of computer or  network device here, dash ( ‐ ) or colon ( : ) are  not required. (i.e. If the MAC address label of  your wireless device indicates  ‘aa‐bb‐cc‐dd‐ee‐ff’ or ‘aa:bb:cc:dd:ee:ff’, just  input ‘aabbccddeeff’  99 ...
  • Page 101 Computer Name  All computer names found by this broadband  router on local network will be listed here. You  can select the computer name and click ‘<<’  button to add selected computer’s IP address  to ‘Private IP’ field.      Please note that this list may not be able to list  all computers on your local network. If you  think some computer doesn’t appear in the  list, select ‘Refresh’ and this broadband router  will rescan for all computers attached to LAN  port again.  Comment  You can input any text here as the comment of  this MAC address, like ‘ROOM 2A Computer’  or anything. You can input up to 16  alphanumerical characters here. This is  optional and you can leave it blank, however,  it’s recommended to use this field to write a  comment for every MAC addresses as a  memory aid.  Add  Click ‘Add’ button to add the MAC address and  associated comment to the MAC address  filtering table.    Reset  Remove all inputted values.    All MAC address entries will be listed in this page:          To delete one or more entries listed here, please check the box of the mapping entry  (under ‘Select’), and click ‘Delete Selected’ button.      If you wish to delete all mapping entries, click ‘Delete All’ button. To deselect all checked ...
  • Page 102     Please check ‘Enable IP Filtering Table’ box first, and select ‘Deny’ or ‘Allow’ to decide the  behavior of IP filtering table (Deny the access of IP addresses in the list, or allow the access  of IP addresses in the list). You have to click ‘Add PC’ button to add a new IP address to the  list:        Here are descriptions of every setup items:    Item Name  Description  Client PC Description  Please input any text to describe this IP  address, up to 16 alphanumerical characters.  Client PC IP address  Please input the starting IP address in the left  field, and input the end IP address in the right  field to define a range of IP addresses, or just  input the IP address in the left field to define a  single IP address.    You also have to select the type of Internet services that will be applied to this access  control rule from the list:    101 ...
  • Page 103     You can select multiple services here. If you wish to deny or allow all services of certain IP  address(es), please select both ‘TCP’ and ‘UDP’.    If the service you wish to deny or allow is not listed, you can use ‘User Define Service’ table  to add a new service of your own:        Here are descriptions of every setup items:    Item Name  Description  Protocol  Please select the protocol type of this service:  TCP or UDP, or ‘Both’.  Port Range  Please input the port range if this service. For  a single port number, just input the number of  service port (like ‘110’).      102 ...
  • Page 104 If this service consists multiple continuous  ports, you can input ‘110‐120’ for port number  110 to 120, or ’110,115,120’ for port number  110, 115, and 120.    Click ‘Add’ to add this IP address restriction rule to the list (and back to previous page), or  click ‘Reset’ to clear all texts in every field.  When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  103 ...

  • Page 105: Url Blocking

    3‐7‐2 URL Blocking    If you want to prevent computers in local network from accessing certain website (like  pornography, violence, or anything you want to block), you can use this function to stop  computers in local network from accessing the site you defined here.    This function is useful for parents and company managers.        Here are descriptions of every setup items:    Item Name  Description  Enable URL Blocking  Check this box to enforce URL Blocking,  uncheck it to disable URL Blocking.  URL/Keyword  Input the URL (host name or IP address of  website, like http://www.blocked‐site.com or  http://11.22.33.44), or the keyword which is  contained in URL (like pornography, cartoon,  stock, or anything).  Add  Click ‘Add’ button to add the URL / keyword to  the URL / Keyword filtering table.  Reset  Click ‘Reset’ to remove the value you inputted  in URL/Keyword field.    All existing URLs will be displayed in ‘Current URL Blocking Table’:        104 ...
  • Page 106 If you want to delete a specific URL/Keyword entry, check the ‘select’ box of the MAC  address you want to delete, then click ‘Delete Selected’ button. (You can select more than  one URL/Keyword). If you want to delete all URL/Keyword listed here, please click ‘Delete  All’ button, or you can also click ‘Reset’ button to unselect all URL/Keywords.    When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  105 ...

  • Page 107: Dos

    3‐7‐3 DoS    Denial of Service (DoS) is a common attack measure, by transmitting a great amount of data  or request to your Internet IP address and server, the Internet connection will become very  slow, and server may stop responding because it is not capable to handle too much traffics.    This router has a built‐in DoS attack prevention mechanism; when you activate it, the  router will stop the DoS attack for you:        Here lists four kinds of DoS attacks, please select the type of DoS attack you wish this  broadband router to protect, and you can select multiple types of attacks.      The descriptions of every DoS attack is listed below:    Item Name  Description  Ping of Death  Ping of Death is a special packet, and it will  cause certain computer to stop responding.  Check this box and the router will filter this  kind of packet out.  Discard Ping From  Ping is a common and useful tool to know  WAN  the connection status of a specified remote  network device, but some malicious intruder  will try to fill your network bandwidth with a  lot of PING request data packet, to make your  internet connection become very slow, even  unusable. Check this box and the router will  ignore all inbound PING request, but when  106 ...
  • Page 108 you activate this function, you will not be able  to ping your own router from internet, too.  Port Scan  Some malicious intruder will try to use a ‘port  scanner’ to know how many ports of your  Internet IP address are open, and they can  collect a lot of valuable information by doing  so. Check this box and the router will block all  traffics which are trying to scan your Internet  IP address.  Sync Flood  This is another kind of attack, which uses a lot  of fake connection request to consume the  memory of your server, and try to make your  server become unusable. Check this box and  the router will filter this kind of traffic out.    If you need to specify the details of every DoS attack, please click ‘Advanced Settings’  button, and the following settings will appear:        The descriptions of every setup item are listed below:    Item Name  Description  Ping of Death  Set the threshold of when this DoS prevention  mechanism will be activated. Please check the  box of Ping of Death, and input the frequency  107 ...
  • Page 109 of threshold (how many packets per second,  minute, or hour), you can also input the ‘Burst’  value, which means when this number of ‘Ping  of Death’ packet is received in very short time,  this DoS prevention mechanism will be  activated.    Discard Ping From  Check the box to activate this DoS prevention  WAN  mechanism.    Port Scan  Many kind of port scan methods are listed  here, please check one or more DoS attack  methods you want to prevent.  Sync Flood  Like Ping of Death, you can set the threshold  of when this DoS prevention mechanism will  be activated.    When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  108 ...

  • Page 110: Dmz

    3‐7‐4 DMZ    Demilitarized Zone (DMZ) is a special area in your local network. This area resides in local  network, and all computers in this area uses private IP address, too. But these private IP  addresses are mapped to a certain Internet IP address, so other people on Internet can fully  access those computers in DMZ.    The DMZ setting page looks like this:        Here are descriptions of every setup items:    Item Name  Description  Enable DMZ  Check this box to enable DMZ function,  uncheck this box to disable DMZ function.  Public IP address  You can select ‘Dynamic IP’ or ‘Static IP’ here.  If you select ‘Dynamic IP’, you have to select  an Internet connection session from  dropdown menu; if you select ‘Static IP’,  please input the IP address that you want to  map to a specific private IP address.  Client PC IP address  Please input the private IP address that the  109 ...
  • Page 111 Internet IP address will be mapped to.  Computer Name  Pull down the menu and all the computers  connected to the router will be listed here.  You can easily to select the computer name  without checking the IP address of the  computer.  Port Range  Input the starting port number in the left field,  and input the ending port number in the right  field. If you only want to redirect a single port  number, just fill the port number in the left  field.  Add  Add the mapping to port forwarding table.  Reset  Remove all inputted values.  Current DMZ Table  All existing public IP address and private IP  address mapping will be displayed here.  Delete  If you want to delete a specific DMZ entry,  check the ‘select’ box of the DMZ entry you  want to delete, then click ‘Delete Selected’  button. (You can select more than one DMZ  entries).  Delete All  If you want to delete all DMZ entries listed  here, please click ‘Delete All’ button.  Reset  You can also click ‘Reset’ button to unselect all  DMZ entries.    NOTE: Please note that every public IP address can be mapped to a single Client PC IP  address only.    All existing DMZ entries will be displayed in ‘Current DMZ Table’:    If you want to delete a specific DMZ entry, check the ‘select’ box of the DMZ entry you want  to delete, then click ‘Delete Selected’ button. (You can select more than one DMZ entries).  If you want to delete all DMZ entries listed here, please click ‘Delete All’ button or you can ...
  • Page 112     Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 30 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.    111 ...

  • Page 113: Chapter Iv: Status & Tools

    CHAPTER IV: STATUS & TOOLS    4‐1 Status    You can check how your router is currently operating under “Status”.        You will be able to see some basic system information under “System”.        112 ...

  • Page 114: Internet Connection

    4‐1‐1 Internet Connection    This page shows the status of your Internet connection.          4‐1‐2 Device Status    This page shows the current settings of your wired and wireless LAN.      113 ...

  • Page 115: System Log  1

    4‐1‐3 System Log    This page shows all logged system information. You can click “Save” to download the  log file to your computer. You can also click “Clear” to remove all logs, or click “Refresh” to  reload the logs.          4‐1‐4 Security Log    This page shows all logged security‐related information. You can click “Save” to  download the log file to your computer. You can also click “Clear” to remove all logs, or  click “Refresh” to reload the logs.      114 ...

  • Page 116: Active Dhcp Client

    4‐1‐5 Active DHCP Client    This page shows all current DHCP clients. You can click “Refresh” to reload the list.          4‐1‐6 Statistics    This page shows the statistical information of each network interface and the total  system up time.      115 ...

  • Page 117: Tools

    4‐2 Tools    This broadband router comes with several tools that help you backup the settings,  upgrade the firmware, and restart the device.      4‐2‐1 Configuration Tools    You can backup and restore your system configurations here. You can also reset all  settings to the factory default.    1. Click the “Tools” tab.        2. Click “Configuration Tools”.    Item Name  Description  Backup Settings  Click the “Save...” button to save the current settings on your  computer as a “config.bin” file.  Restore Settings  Click the “Browse...” button to select a previously saved  “config.bin” file from your computer, then click “Upload” to  replace the current settings with the settings in the “config.bin”  file.  Restore to  Click “Reset” to restore the settings to the factory default. A  Factory Default  pop‐up message window will appear and ask you to confirm the  reset.    3. Click “Apply” to save the changes. If you wish to go back to the previous page, click  “Previous”.      4‐2‐2 Firmware Upgrade ...

  • Page 118: Select Language

    1. Download the firmware file from our company’s website and save it on your  computer.    2. Click “Browse...” to find the firmware file saved on your computer, then click  “Apply” to start firmware upload. The broadband router will restart after the file is  uploaded. All your current settings will be lost after the firmware is upgraded.    NOTE: It is recommended that you use a wired Ethernet connection and not a wireless  connection to upload the firmware file. Do not switch the broadband router or  computer off while performing firmware upgrade. This will cause the broadband router  to malfunction.      4‐2‐3 Select Language    This broadband router’s web‐based user interface supports several languages.    1. Go to the “Select Language” section.    2. Select the “Language” dropdown menu.    3. Select the language you wish to use.    4‐2‐4 Reset    If your broadband router is not functioning properly or responding slowly, restarting  the broadband router may solve the problem.    1. Select “Reset”.    2. Click the “Apply” button to restart the broadband router.    3. When you are prompted to confirm the restart, click “OK”.   ...
