Homelite HG5000 Series Replacement Parts List Manual
  1. Manuals
  2. Brands
  3. Homelite Manuals
  4. Portable Generator
  5. HG5000 Series
  6. Replacement parts list manual

Homelite HG5000 Series Replacement Parts List Manual

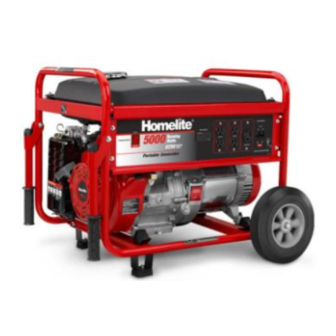

5,000 watt generator
Hide thumbs Also See for HG5000 Series:

Advertisement

Quick Links

Download this manual See also: Operator's Manual
987000-954
11-15-11 (REV:04)
5,000 Watt Generator
HG5000 Series
Replacement Parts List
Générateur de 5 000 watts
Série HG5000
Lista de piezas de repuesto
Generador 5 000 Watts
Serie HG5000
Lista de piezas de repuesto
HOMELITE CONSUMER PRODUCTS, INC.
1428 Pearman Dairy Road, Anderson, SC 29625
Phone 1-800-242-4672
www.homelite.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the HG5000 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Homelite HG5000 Series

Summary of Contents for Homelite HG5000 Series

  • Page 1 Générateur de 5 000 watts Série HG5000 Lista de piezas de repuesto Generador 5 000 Watts Serie HG5000 Lista de piezas de repuesto HOMELITE CONSUMER PRODUCTS, INC. 1428 Pearman Dairy Road, Anderson, SC 29625 987000-954 Phone 1-800-242-4672 11-15-11 (REV:04) www.homelite.com...
  • Page 2 HOMELITE GENERATOR − HG5000 SERIES FIGURE A (Generator Head Assembly)
  • Page 3 HOMELITE − HG5000 SERIES / SÉRIE / SERIE The model number will be found on a label attached Le numéro de modèle se trouve sur une étiquette El número de modelo se encuentra en una etiqueta to the frame. Always mention the model number in all fixée sur le boîtier du bâti.
  • Page 4 HOMELITE GENERATOR − HG5000 SERIES FIGURE B (Fuel Tank Assembly)
  • Page 5 HOMELITE GENERATOR − HG5000 SERIES The model number will be found on a label attached to the frame. Always mention the model number in all correspondence regarding your GENERATOR or when ordering replacement parts. FIGURE B PARTS LIST PART PART...
  • Page 6 GÉNÉRATEUR DE HOMELITE − SÉRIE HG5000 Le numéro de modèle se trouve sur une étiquette fixée sur le boîtier du bâti. Ne jamais oublier de mentionner le numéro de modèle dans toute correspondance concernant le GÉNÉRATEUR ou lors de la commande de pièces détachées.
  • Page 7 GENERADOR DE HOMELITE − SERIE HG5000 Le numéro de modèle se trouve sur une étiquette fixée sur le boîtier du bâti. Ne jamais oublier de mentionner le numéro de modèle dans toute correspondance concernant le GÉNÉRATEUR ou lors de la commande de pièces détachées.
  • Page 8 HOMELITE GENERATOR − HG5000 SERIES See Figure G See Figure F FIGURE C (Control Panel Assembly)
  • Page 9 HOMELITE GENERATOR − HG5000 SERIES The model number will be found on a label attached to the frame. Always mention the model number in all correspondence regarding your GENERATOR or when ordering replacement parts. PARTS LIST FOR FIGURE C PART...
  • Page 10 GÉNÉRATEUR DE HOMELITE − SÉRIE HG5000 Le numéro de modèle se trouve sur une étiquette fixée sur le boîtier du bâti. Ne jamais oublier de mentionner le numéro de modèle dans toute correspondance concernant le GÉNÉRATEUR ou lors de la commande de pièces détachées.
  • Page 11 GENERADOR DE HOMELITE − SERIE HG5000 El número de modelo se encuentra en una etiqueta adherida a la caja del armazón. Siempre mencione el número del modelo en toda correspondencia relacionada con el GENERADOR o al hacer pedidos de piezas de repuesto.
  • Page 12 HOMELITE GENERATOR − HG5000 SERIES FIGURE D (Frame Assembly)

  • Page 13: Incl. Key Nos. 1

    HOMELITE GENERATOR − HG5000 SERIES The model number will be found on a label attached to the frame. Always mention the model number in all correspondence regarding your GENERATOR or when ordering replacement parts. PARTS LIST FOR FIGURE D PART...
  • Page 14 GÉNÉRATEUR DE HOMELITE − SÉRIE HG5000 Le numéro de modèle se trouve sur une étiquette fixée sur le boîtier du bâti. Ne jamais oublier de mentionner le numéro de modèle dans toute correspondance concernant le GÉNÉRATEUR ou lors de la commande de pièces détachées.
  • Page 15 GENERADOR DE HOMELITE − SERIE HG5000 El número de modelo se encuentra en una etiqueta adherida a la caja del armazón. Siempre mencione el número del modelo en toda correspondencia relacionada con el GENERADOR o al hacer pedidos de piezas de repuesto.
  • Page 16 HOMELITE GENERATOR − HG5000 SERIES FIGURE E (Carburetor Assembly)
  • Page 17 HOMELITE − HG5000 SERIES / SÉRIE / SERIE The model number will be found on a label attached Le numéro de modèle se trouve sur une étiquette El número de modelo se encuentra en una etiqueta to the frame. Always mention the model number in all fixée sur le boîtier du bâti.
  • Page 18 HOMELITE GENERATOR − HG5000 SERIES FIGURE F (Cylinder Head Assembly)
  • Page 19 HOMELITE − HG5000 SERIES / SÉRIE / SERIE The model number will be found on a label attached Le numéro de modèle se trouve sur une étiquette El número de modelo se encuentra en una etiqueta to the frame. Always mention the model number in all fixée sur le boîtier du bâti.
  • Page 20 HOMELITE GENERATOR − HG5000 SERIES FIGURE G (Crankcase Assembly)
  • Page 21 HOMELITE − HG5000 SERIES / SÉRIE / SERIE The model number will be found on a label attached Le numéro de modèle se trouve sur une étiquette El número de modelo se encuentra en una etiqueta to the frame. Always mention the model number in all fixée sur le boîtier du bâti.
  • Page 22 HOMELITE GENERATOR − HG5000 SERIES FIGURE H (Crank Cover Assembly)

  • Page 23: Bolt (M5 X

    HOMELITE − HG5000 SERIES / SÉRIE / SERIE The model number will be found on a label attached Le numéro de modèle se trouve sur une étiquette El número de modelo se encuentra en una etiqueta to the frame. Always mention the model number in all fixée sur le boîtier du bâti.
  • Page 24 HOMELITE GENERATOR − HG5000 SERIES FIGURE I (Recoil Starter/Flywheel Assembly)
  • Page 25 HOMELITE − HG5000 SERIES / SÉRIE / SERIE The model number will be found on a label attached Le numéro de modèle se trouve sur une étiquette El número de modelo se encuentra en una etiqueta to the frame. Always mention the model number in all fixée sur le boîtier du bâti.
  • Page 26 HOMELITE GENERATOR − HG5000 SERIES FIGURE J (Regulator Assembly)

  • Page 27: Washer (M5)

    HOMELITE − HG5000 SERIES / SÉRIE / SERIE The model number will be found on a label attached Le numéro de modèle se trouve sur une étiquette El número de modelo se encuentra en una etiqueta to the frame. Always mention the model number in all fixée sur le boîtier du bâti.
  • Page 28 HOMELITE GENERATOR − HG5000 SERIES FIGURE K (Muffler Assembly)
  • Page 29 HOMELITE − HG5000 SERIES / SÉRIE / SERIE The model number will be found on a label attached Le numéro de modèle se trouve sur une étiquette El número de modelo se encuentra en una etiqueta to the frame. Always mention the model number in all fixée sur le boîtier du bâti.
  • Page 30 HOMELITE GENERATOR − HG5000 SERIES FIGURE L (Air Cleaner Assembly)

  • Page 31: Incl. Pièces Nos. 1 À

    HOMELITE − HG5000 SERIES / SÉRIE / SERIE The model number will be found on a label attached Le numéro de modèle se trouve sur une étiquette El número de modelo se encuentra en una etiqueta to the frame. Always mention the model number in all fixée sur le boîtier du bâti.

  • Page 32: Fuel Valve Solenoid

    HOMELITE GENERATOR − HG5000 SERIES GROUNDING LUG GREEN GROUND YELLOW YELLOW JUMPER WIRING HARNESSS BLUE BROWN BLACK BROWN BLACK BLACK FUEL VALVE BROWN JUMPER SOLENOID BLACK WHITE BLACK BLUE ORANGE ORANGE GREEN BLUE BLACK DIODE ASSY SWITCH CIRCUIT WHITE BREAKER...
