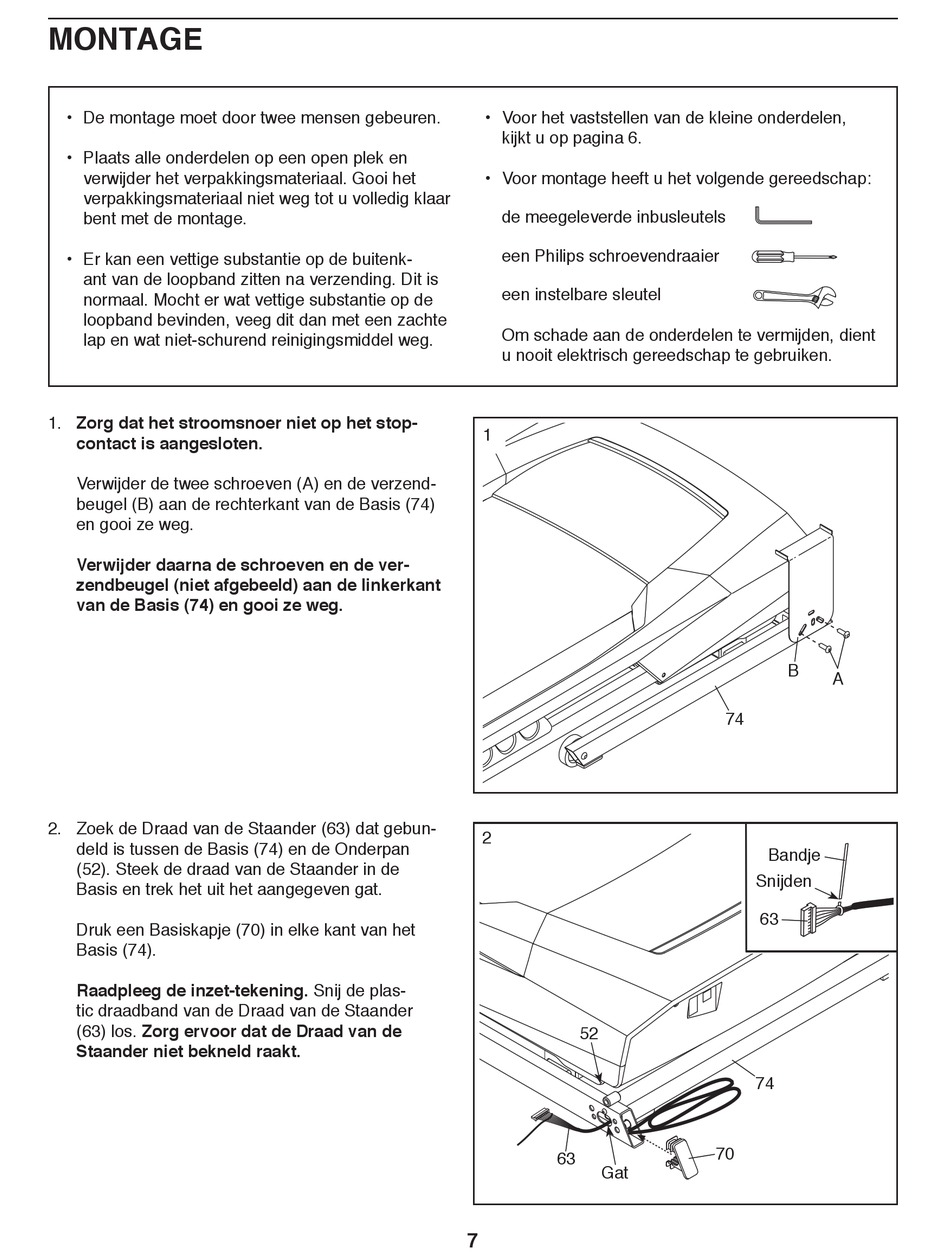

MONTAGE

• De montage moet door twee mensen gebeuren.
• Plaats alle onderdelen op een open plek en
verwijder het verpakkingsmateriaal. Gooi het
verpakkingsmateriaal niet weg tot u volledig klaar
bent met de montage.
• Er kan een vettige substantie op de buitenk�
ant van de loopband zitten na verzending. Dit is
normaal. Mocht er wat vettige substantie op de
loopband bevinden, veeg dit dan met een zachte
lap en wat niet�schurend reinigingsmiddel weg.
1. Zorg dat het stroomsnoer niet op het stop-
contact is aangesloten.
Verwijder de twee schroeven (A) en de verzend�
beugel (B) aan de rechterkant van de Basis (74)
en gooi ze weg.
Verwijder daarna de schroeven en de ver-
zendbeugel (niet afgebeeld) aan de linkerkant
van de Basis (74) en gooi ze weg.
2. Zoek de Draad van de Staander (63) dat gebun�
deld is tussen de Basis (74) en de Onderpan
(52). Steek de draad van de Staander in de
Basis en trek het uit het aangegeven gat.
Druk een Basiskapje (70) in elke kant van het
Basis (74).
Raadpleeg de inzet-tekening. Snij de plas�
tic draadband van de Draad van de Staander
(63) los. Zorg ervoor dat de Draad van de
Staander niet bekneld raakt.
• Voor het vaststellen van de kleine onderdelen,
kijkt u op pagina 6.
• Voor montage heeft u het volgende gereedschap:
de meegeleverde inbusleutels
een Philips schroevendraaier
een instelbare sleutel
Om schade aan de onderdelen te vermijden, dient
u nooit elektrisch gereedschap te gebruiken.
1
2
52
63
Gat
7
B
A
74
Bandje
Snijden
63
74
70
