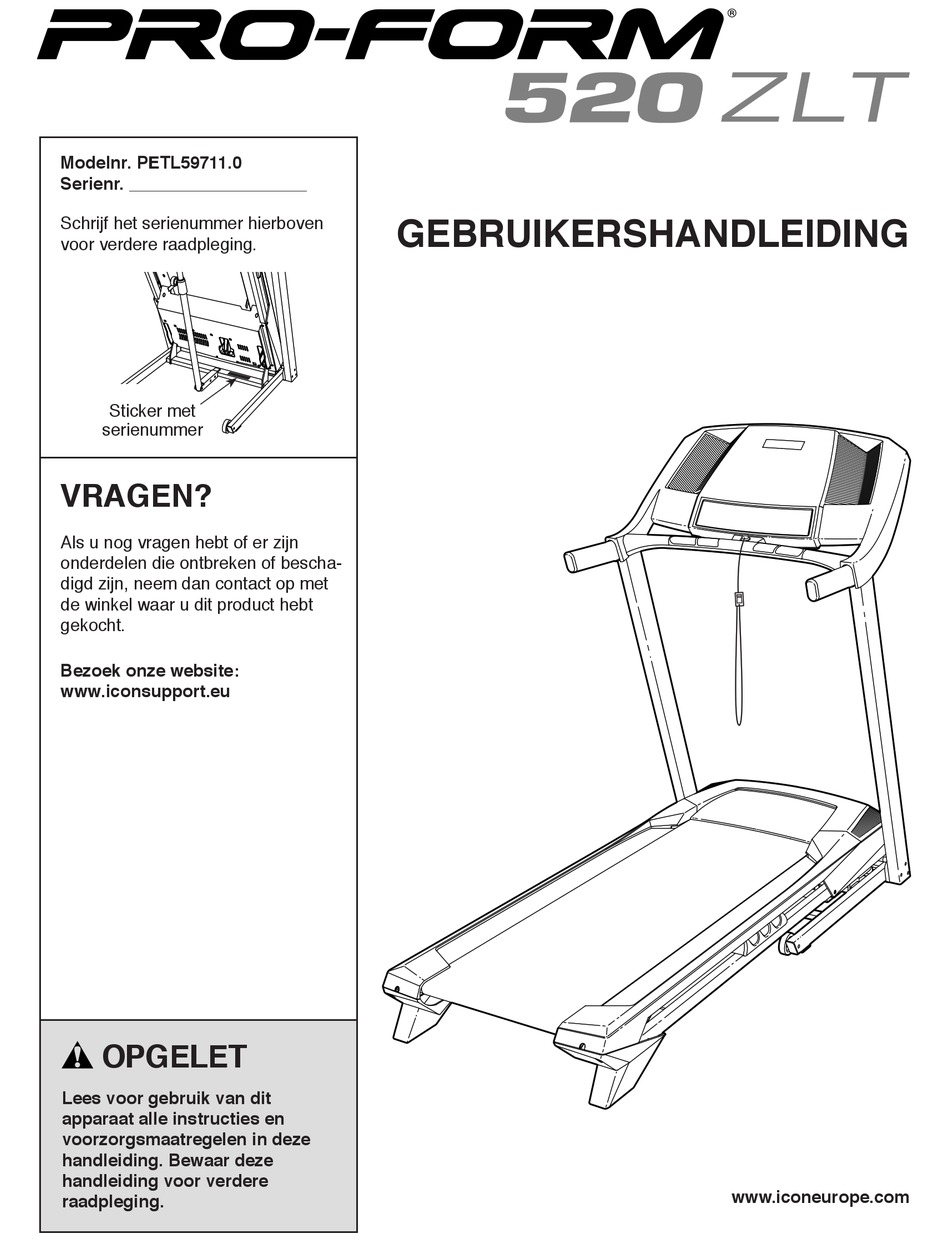

Modelnr. PETL59711.0
Serienr.
Schrijf het serienummer hierboven
voor verdere raadpleging.
Sticker met
serienummer
VRAGEN?
Als u nog vragen hebt of er zijn
onderdelen die ontbreken of bescha�
digd zijn, neem dan contact op met
de winkel waar u dit product hebt
gekocht.
Bezoek onze website:
www.iconsupport.eu
OPGELET
Lees voor gebruik van dit
apparaat alle instructies en
voorzorgsmaatregelen in deze
handleiding. Bewaar deze
handleiding voor verdere
raadpleging.
GEBRUIKERSHANDLEIDING
www.iconeurope.com
Advertisement
Table of Contents
Related Manuals for ProForm 520 Zlt Treadmill
Summary of Contents for ProForm 520 Zlt Treadmill
- Page 1 Modelnr. PETL59711.0 Serienr. GEBRUIKERSHANDLEIDING Schrijf het serienummer hierboven voor verdere raadpleging. Sticker met serienummer VRAGEN? Als u nog vragen hebt of er zijn onderdelen die ontbreken of bescha� digd zijn, neem dan contact op met de winkel waar u dit product hebt gekocht.
-
Page 2: Table Of Contents
252913 iding wanneer een sticker ontbreekt of niet leesbaar is en vraag om een vervangende sticker. Plak de sticker op de aangegeven plaats. Aandacht: de sticker(s) worden niet op ware grootte weergegeven. PROFORM is een merk van ICON IP, Inc. -
Page 3: Belangrijke Voorzorgsmaatregelen
BELANGRIJKE VOORZORGSMAATREGELEN WAARSCHUWING: lees, om het risico tot ernstig letsel te verminderen, alle belangrijke voorzorgsmaatregelen en instructies in deze handleiding en alle waarschuwingen op uw loopband voordat u deze gebruikt. ICON is niet verantwoordelijk voor persoonlijk letsel of schade door het gebruik van dit product. 1. - Page 4 19. Laat de loopband nooit zonder toezicht rond- 23. Controleer regelmatig of alle onderdelen nog draaien. Verwijder de sleutel, druk de aan/ goed vast zitten en verstevig ze indien nodig. uit-toets in de uitstand als de loopband niet GEVAAR: wordt gebruikt (zie de tekening op pagina 5 trek de stekker altijd direct voor de locatie van de aan/uit-toets) en haal na gebruik van de loopband uit het stop-...
-
Page 5: Voordat U Begint
VOORDAT U BEGINT Dank u dat u hebt gekozen voor de nieuwe Noteer het productnummer en het serienummer voor� PROFORM 520 ZLT loopband. Deze 520 ZLT loop� loopband. Deze 520 ZLT loop� 520 ZLT loop� loop� dat u met ons contact opneemt. De plaats waar u de ®... -
Page 6: Onderdeel Identificatieschema
ONDERDEEL IDENTIFICATIESCHEMA Raadpleeg de tekeningen hieronder om de kleine onderdelen voor de montage te herkennen. Het nummer tus� sen haakjes onder elke tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN achterin deze handleiding. Het getal tussen de haakjes is de hoeveelheid die nodig is voor de montage. Aandacht: als een onderdeel zich niet in de hardwareset bevindt, controleert u of deze al vooraf is gemonteerd. -
Page 7: Montage
MONTAGE • De montage moet door twee mensen gebeuren. • Voor het vaststellen van de kleine onderdelen, kijkt u op pagina 6. • Plaats alle onderdelen op een open plek en verwijder het verpakkingsmateriaal. Gooi het • Voor montage heeft u het volgende gereedschap: verpakkingsmateriaal niet weg tot u volledig klaar de meegeleverde inbusleutels bent met de montage. - Page 8 3. Zoek de Rechter Staander (76) die staat aange� geven met “Right” (L of Left geeft links aan; R of Right geeft rechts aan). Laat een tweede persoon de Linker Staander naast de Basis vasthouden (74). Raadpleeg de inzet-tekening. Maak de bind� draad in de Rechter Staander (76) stevig rond het uiteinde van de Draad van de Staander (63) Binddraad...
- Page 9 5. Zoek de Rechter Handleuning (64) die staat aangegeven met “Right” (L of Left geeft links aan; R of Right geeft rechts aan). Verwijder de 5/16 x 3/4" Schroef (5) en de 5/16" Sterring (6) uit de Rechter Handleuning (64). Let op: De Schroef en de Sterring worden in stap 6.
- Page 10 8. Verwijder de vier Schroeven (D) uit de Linker en Rechter Handleuningen (59, 64). Gooi de Schroeven weg. 9. Bevestig de Dwarsstang van het Bedieningspaneel (61) op de Linker en Rechter Staander (66, 76) met vier #10 x 3/4" Schroeven (8) en vier #10 Stertussenringen (23).
- Page 11 10. Houd met de hulp van een tweede persoon het bedieningspaneel bij de Rechter Handleuning (64). Bedienings� paneel� module Verbind de Draad van de Staander (63) met de draad van het bedieningspaneel. Raadpleeg Draad de inzet-tekening. De connectoren zouden van het makkelijk samen moeten glijden en op hun Bedienings�...
- Page 12 12. Laat een tweede persoon het Onderstel (38) vasthouden tijdens de volgende drie montagestappen. Bevestig de Vergrendelingsdwarsstang (91) aan het Onderstel (38) met twee 1/4" x 1 3/4" Schroeven (84). 13. Bevestig de Vergrendelingbeugel (82) en de Opbergvergrendeling (85) aan de Basis (74) met twee 3/8"...
-
Page 13: Gebruik En Bijstellen
14. Bevestig het bovenste uiteinde van de Opbergvergrendeling (85) aan de Vergrendelingsdwarsstang (91) met een 3/8" x 1 3/4" Bout (68) en een 3/8" Moer (10). Verplaats de loopband naar de gewenste gebrui� kslocatie indien dit nog niet is gebeurd (zie DE LOOPBAND INKLAPPEN EN VERPLAATSEN op pagina 19). - Page 14 BEDIENINGSPANEELDIAGRAM DE WAARSCHUWINGSSTICKER OPPLAKKEN Om het apparaat aan te zetten, kijkt u op pagina 15. Voor het gebruik van de handmatige modus, Zoek de Engelse waarschuwingen op het bedie� kijkt u op pagina 15. Voor gebruik van een vooraf ingestelde oefening, kijkt u op pagina 17. Voor ningspaneel.
- Page 15 HOE HET APPARAAT AAN TE ZETTEN DE HANDMATIGE INSTELLING GEBRUIKEN BELANGRIJK: Laat, wanneer de loopband aan 1. Plaats de sleutel in het bedieningspaneel. koude temperaturen blootgesteld is geweest, de loopband tot kamertemperatuur komen voordat u Zie HOE HET APPARAAT AAN TE ZETTEN aan de elektriciteit inschakelt.
- Page 16 4. De hellingstand van de loopband veranderen de loopband of het geschatte aantal calorieën dat zoals gewenst. u heeft verbrand. Druk herhaaldelijk op de toets Weergave [PRIORITY DISPLAY] tot het bovenste Druk om de helling van de loopband te veranderen, display de informatie waar u het meest in bent op de Hellingstoename en �afname [INCLINE] geïnteresseerd, weergeeft.
- Page 17 EEN VOORAF INGESTELDE OEFENING profiel stelt het huidige oefeningsegment voor. De GEBRUIKEN hoogte van het knipperende segment geeft de weerstandsinstellingen voor het huidige segment 1. Plaats de sleutel in het bedieningspaneel. weer. Aan het einde van elk segment, is een serie geluiden te horen en begint het volgende seg� Zie HOE HET APPARAAT AAN TE ZETTEN op ment van het profiel te knipperen. Als een andere pagina 15.
- Page 18 DE INFORMATIEMODUS Er verschijnt een “M” voor metrische kilometers of een “E” voor Engelse mijlen op de display. Druk op de toets Het bedieningspaneel biedt een informatiemodus die Snelheidstoename [SPEED] om naar wens de mee� de loopbandgebruiksinformatie bijhoudt en u in staat teenheid te wijzigen.
-
Page 19: De Loopband Inklappen En Verplaatsen
DE LOOPBAND INKLAPPEN EN VERPLAATSEN DE LOOPBAND INKLAPPEN DE LOOPBAND VERPLAATSEN Plaats de helling in de laagste stand voordat u Als u de loopband wilt verplaatsen, dient u deze de loopband opbergt. Als u dit niet doet kunt u eerst op te klappen zoals aan de linkerkant staat de loopband beschadigen als u deze uitvouwt. -
Page 20: Problemen Oplossen
PROBLEMEN OPLOSSEN De meeste problemen met de loopband kunnen d. Raadpleeg de kaft van de gebruiksaanwijzing wan� met de onderstaande eenvoudige stappen worden neer de loopband nog steeds niet werkt. opgelost. Vind het symptoom dat van toepass- ing is en volg de vermelde stappen. Als u verdere SYMPTOOM: het scherm van het bedieningspaneel hulp nodig heeft, raadpleegt u de omslag van deze blijft verlicht als u de sleutel uit het bedieningspa-... - Page 21 Zoek de Snelheidssensor (33) en de Magneet b. Als de loopband te strak is gezet, dan zal de (32) aan de linkerkant van de Katrol (31). Draai werking van de loopband verslechteren en de Katrol tot de Magneet is uitgelijnd met de kan de loopband beschadigd raken.
- Page 22 SYMPTOOM: de loopband is niet gecentreerd SYMPTOOM: de loopband vertraagt als u erop tussen de voetleuningen. BELANGRIJK: als de loopt loopband tegen de voetleuningen schuurt, dan kan de loopband beschadigd raken. a. Verwijder de sleutel en TREK DE STEKKER UIT HET STOPCONTACT.
-
Page 23: Richtlijnen Voor Het Oefenen
RICHTLIJNEN VOOR HET OEFENEN Vet verbranden—Om op doeltreffende wijze vet te WAARSCHUWING: verbranden, moet u gedurende een aanhoudende periode oefeningen doen op een laag intensiteitniveau. voordat u begint met dit of een ander oefe- Tijdens de eerste minuten van de oefening gebruikt ningenprogramma, dient u een arts te uw lichaam koolhydraatcalorieën voor de energie. -
Page 24: Lijst Met Onderdelen
LIJST MET ONDERDELEN Modelnr. PETL59711.0 R0312A Aant. Beschrijving Aant. Beschrijving #8 x 1/2" Aardingschroef Hellingmotor 3/8" x 3 1/4" Schroef Huls van het Onderstel van de Lift 3/8" Stertussenring Onderstel van de Lift #8 x 3/4" Schroef Onderpan 5/16" x 3/4" Schroef Engels Stroomsnoer 5/16"... -
Page 25: Gedetailleerde Tekening
GEDETAILLEERDE TEKENING A Modelnr. PETL59711.0 R0312A... - Page 26 GEDETAILLEERDE TEKENING B Modelnr. PETL59711.0 R0312A...
- Page 27 GEDETAILLEERDE TEKENING C Modelnr. PETL59711.0 R0312A 10 75...
-
Page 28: Het Bestellen Van Onderdelen
HET BESTELLEN VAN ONDERDELEN Bekijk de omslag van deze handleiding voor het bestellen van vervangende onderdelen. Zorg ervoor dat u de vol� gende informatie bij de hand hebt wanneer u contact met ons opneemt: • het modelnummer en het serienummer van het apparaat (raadpleeg de omslag van deze handleiding) • de naam van het apparaat (raadpleeg de omslag van deze handleiding) • h et nummer van het onderdeel en de beschrijving (zie LIJST MET ONDERDELEN en GEDETAILLEERDE TEKENING aan het eind van deze handleiding) RECYCLING INFORMATIE Dit elektronische product mag niet bij het gemeentelijk afval worden...
