ONDErDEEL IDENTIFICATIESCHEMA

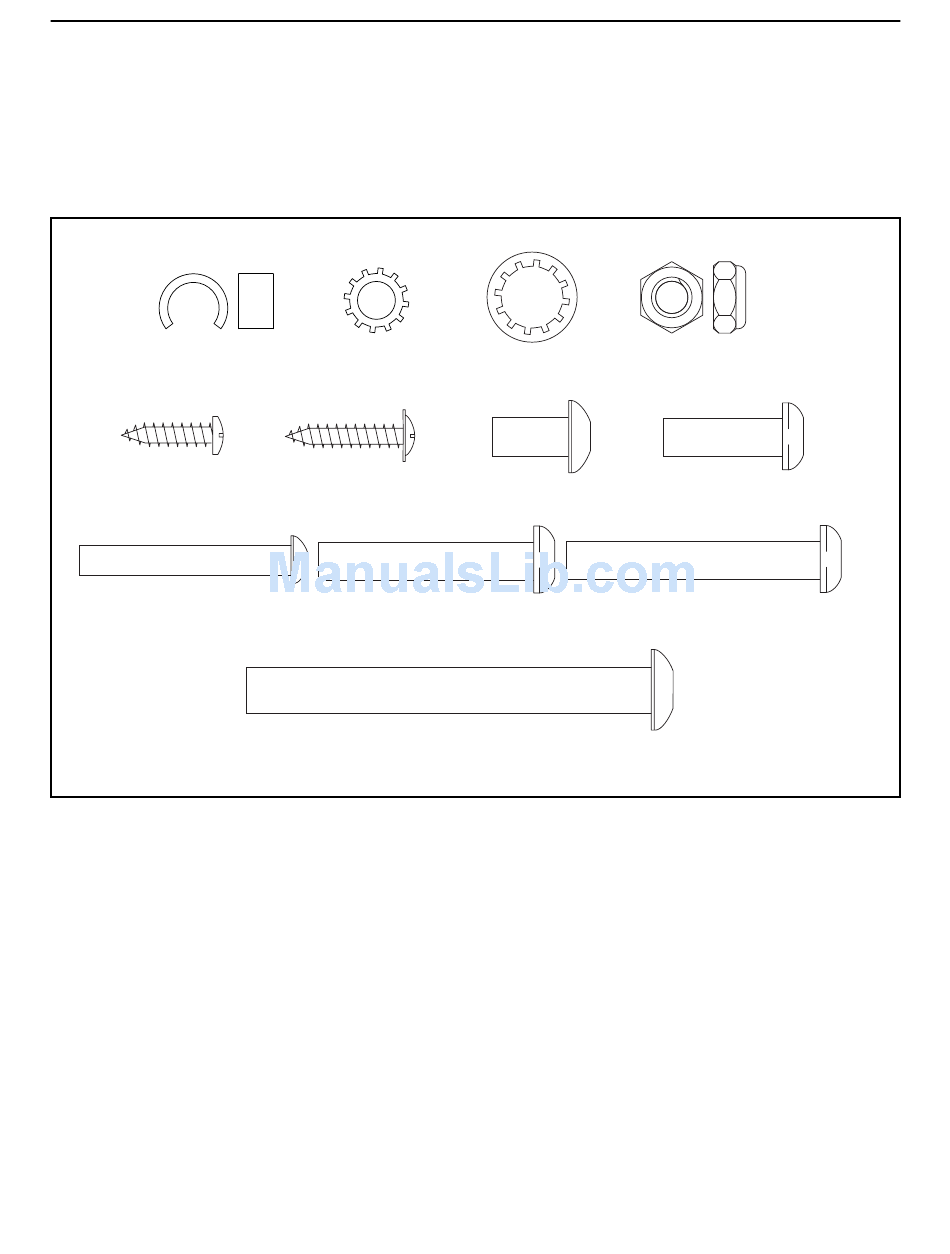

Raadpleeg de tekeningen hieronder om de kleine onderdelen voor de montage te herkennen. Het nummer tus-
sen haakjes onder elke tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN achterin
deze handleiding. Het getal tussen de haakjes is de hoeveelheid die nodig is voor de montage. Aandacht: als
een onderdeel zich niet in de hardwareset bevindt, controleert u of deze al vooraf is gemonteerd. Er zijn
mogelijk extra metalen onderdelen meegeleverd.
M8 Sterring
Tussenstuk van de
M8 Moer
3/8" Sterring
(79)–6
Vergrendeling (82)–2
(68)–2
(3)–6
#8 x 1" Schroef
#8 x 3/4" Schroef
M8 x 25mm Bout
5/16" x 5/8" Schroef
(7)–4
(4)–4
(8)–2
(56)–4
M8 x 53mm Bout
M8 x 45mm Bout
1/4" x 1 3/4" Schroef
(67)–1
(65)–1
(22)—2
3/8" x 3 1/4" Schroef (2)–6
6
