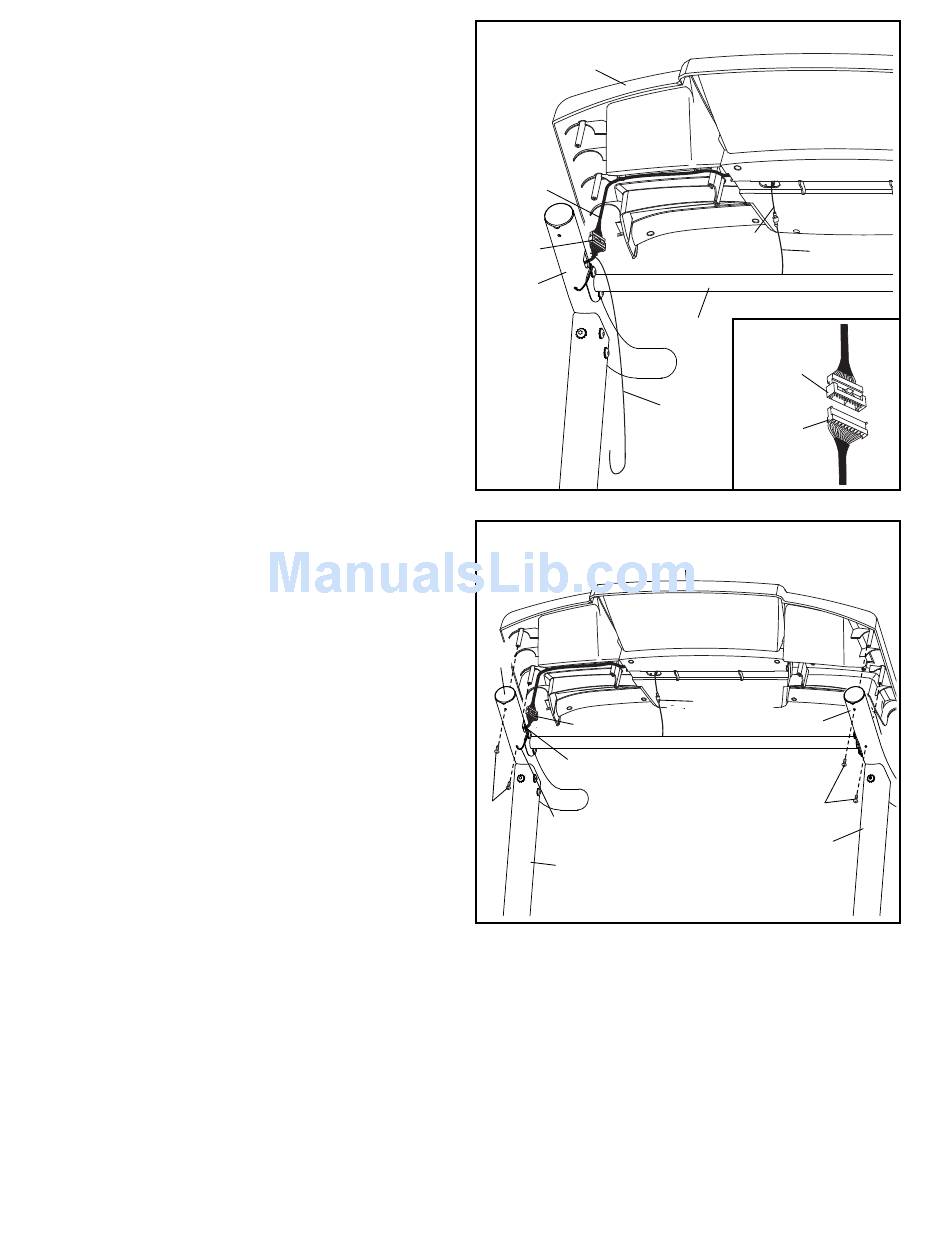

9. Houd, met hulp van een tweede persoon, het
bedieningspaneel bij de Rechter Handleuning
(64).
raadpleeg de inzet-tekening. Sluit de Draad
van de Staander (63) aan op de draad van het
bedieningspaneel. De connectoren moeten
makkelijk samen moeten glijden en op hun
plaats moeten klikken. Draai aan een van de
connectoren en probeer het opnieuw als dit niet
gebeurt. ALS u DE CONNECTOrEN NIET
GOED AANSLuIT KAN HET BEDIENINGSPA-
NEEL, ALS DE STrOOM INGESCHAKELD
WOrDT, BESCHADIGD rAKEN. Verwijder de
draadband van de Draad van de Staander.
Sluit de Geaarde Draad van het
Bedieningspaneel (47) aan de Dwarsstang van
het Bedieningspaneel (61) op de geaarde draad
op het bedieningspaneel.
10. Zet het bedieningspaneel op de Linker en op
de Rechter Handleuning (59, 64). Zorg dat de
draden niet bekneld raken. Snij het bandje (D)
door en gooi hem weg.
Maak het bedieningspaneel met vier #8 x
3/4" Schroeven (4) vast. Begin alle vier de
Schroeven aan te draaien en draai ze daarna
vast. Draai de schroeven niet te vast.
Steek de draden door het aangegeven gat in de
Rechter Handleuning (64).
Zie montage stap 5. Draai de zes 3/8" x 3 1/4"
Schroeven (2) goed vast op de Linker en op de
Rechter Staander (66, 76) (alleen één kant is
afgebeeld).
9
Bedieningspaneel
Draad
van het
Bedie-
nings-
paneel
63
64
10
Bedieningspaneel
64
Draden
Gat
4
D
76
11
Geaarde
47
Draad
61
Draad
van het
Bedie-
nings-
Draad- paneel
band
63
Geaarde
Draden
59
4
66
