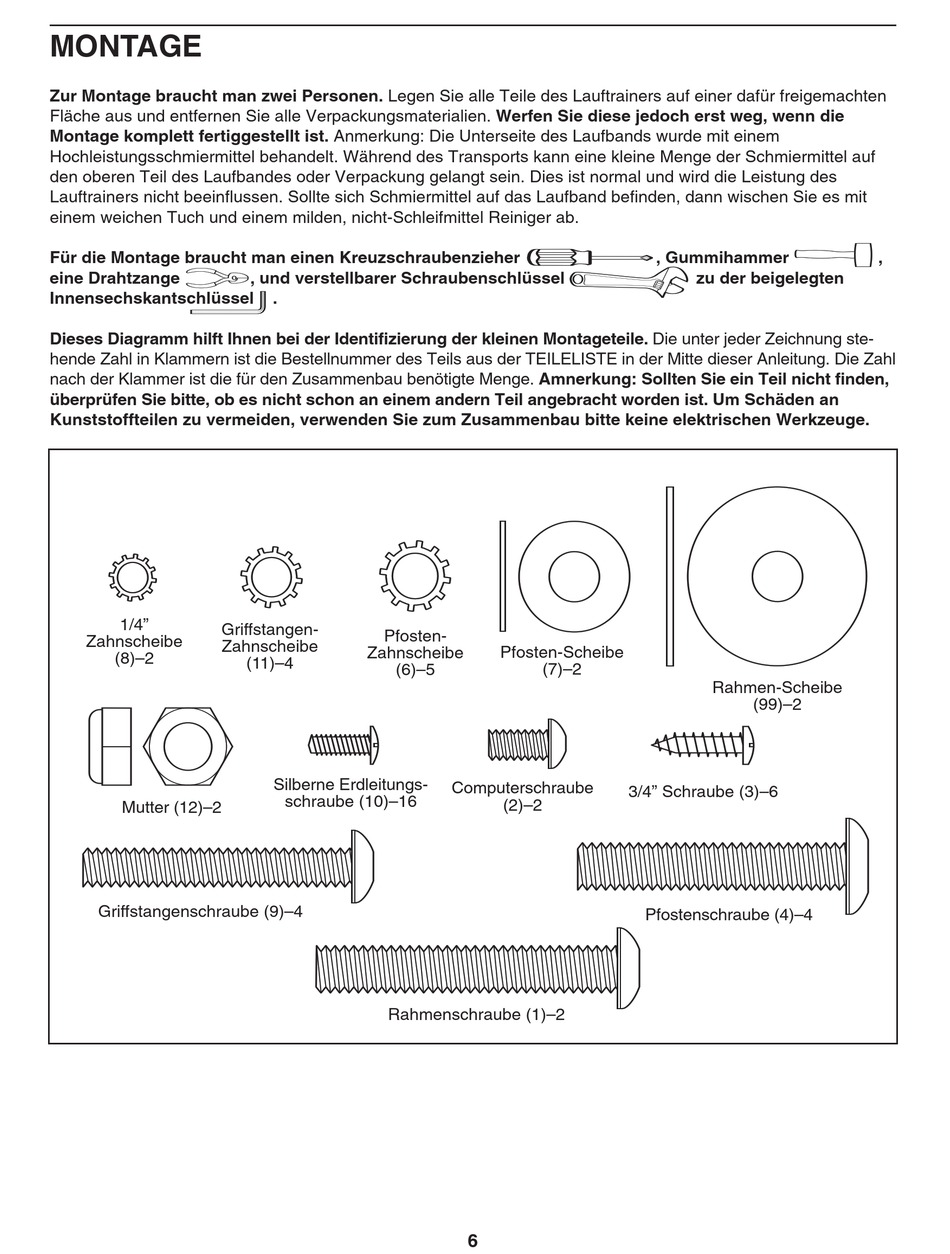

MONTAGE

Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem
Hochleistungsschmiermittel behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf
den oberen Teil des Laufbandes oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des
Lauftrainers nicht beeinflussen. Sollte sich Schmiermittel auf das Laufband befinden, dann wischen Sie es mit
einem weichen Tuch und einem milden, nicht-Schleifmittel Reiniger ab.
Für die Montage braucht man einen Kreuzschraubenzieher
eine Drahtzange
Innensechskantschlüssel
3/4" Tek Screw (58)–8
Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die unter jeder Zeichnung ste-
hende Zahl in Klammern ist die Bestellnummer des Teils aus der TEILELISTE in der Mitte dieser Anleitung. Die Zahl
nach der Klammer ist die für den Zusammenbau benötigte Menge. Amnerkung: Sollten Sie ein Teil nicht finden,
überprüfen Sie bitte, ob es nicht schon an einem andern Teil angebracht worden ist. Um Schäden an
Kunststoffteilen zu vermeiden, verwenden Sie zum Zusammenbau bitte keine elektrischen Werkzeuge.
1/4"
Griffstangen-
Zahnscheibe
Zahnscheibe
(8)–2
Mutter (12)–2
Griffstangenschraube (9)–4
, und verstellbarer Schraubenschlüssel
.
Pfosten-
Zahnscheibe
(11)–4
(6)–5
Silberne Erdleitungs-
schraube (10)–16
Rahmenschraube (1)–2
Wheel Spacer
(94)–4
Pfosten-Scheibe
(7)–2
Computerschraube
3/4" Schraube (3)–6
(2)–2
6
, Gummihammer
zu der beigelegten
1/2" Screw (119)–1
Rahmen-Scheibe
(99)–2
Pfostenschraube (4)–4
,
