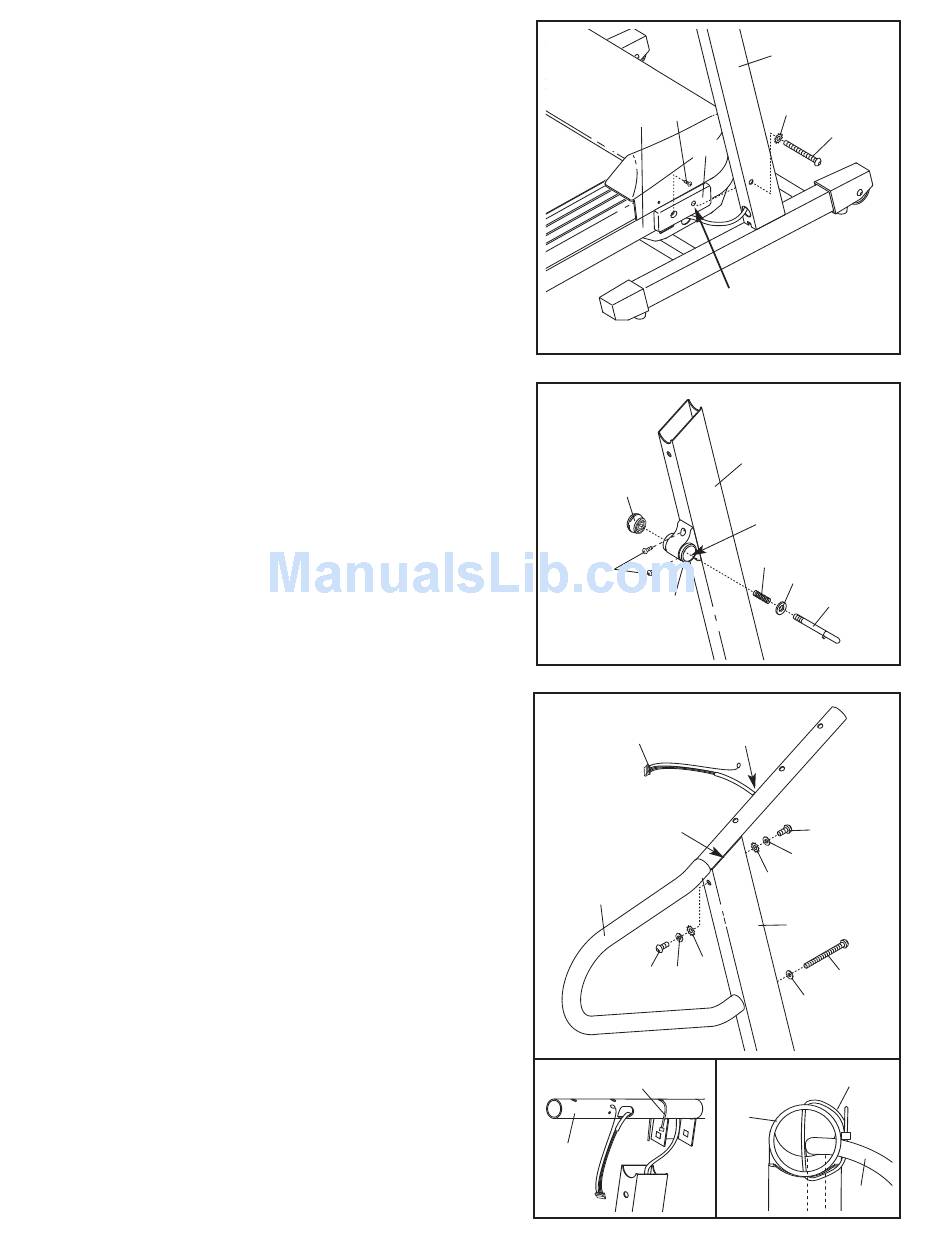

3. Ouvrez le sac de piéces B. Placez la Bague
d'Espacement du Montant (59) contre un côté du Cadre
(96) comme illustré. Insérez un Boulon de 3 1/2" (54)
dans le trou indiqué sur la Bague d'Espacement du
Montant et le Cadre. Vissez une Vis à Tête Ronde de
3/4" (9) dans la Bague d'Espacement du Montant et
dans le Cadre. Retirez le Boulon de 3 1/2". Répétez sur
l'autre côté du Cadre.
Demandez à une deuxième personne de soulever la par-
tie avant du Cadre (96). Insérez un Boulon de 3 1/2" (54)
avec une Rondelle Étoilé de 3/8" (55) dans le Montant
Droit (104) et dans la Bague d'Espacement du Montant
(59) droit, et serrez le Boulon dans le Cadre. Ne serrez
pas trop le Boulon. Répétez cette étape sur le côté
gauche du Cadre.
4. Attachez le Logement du Loquet (46) au Montant
Gauche (47) avec deux Vis de 3/4" (38). Assurez-vous
que le grand trou se trouvant dans le Logement du
Loquet est sur le côté illustré.
Enlevez le Bouton du Loquet (48) de la Goupille du
Loquet (52). Assurez-vous que le Col de la Goupille du
Loquet (49) et le Ressort (50) se trouvent sur la Goupille
du Loquet. Insérez la Goupille du Loquet dans le
Logement du Loquet (46), puis resserrez le Bouton du
Loquet sur la Goupille du Loquet.
5. Faites passer le Groupe de Fils (65) dans le support se
trouvant sur une des Rampes (40), hors du grand trou.
(Remarque : il peut être utile d'employer des pinces à
bec pour tirer le Groupe de Fils hors du trou.) Retirez
toute attache en nylon du dossier.
Insérez le support se trouvant sur la Rampe (40) dans
l'extrémité supérieure du Montant Droit (104). Attachez
la Rampe Droite avec deux Boulons de 1" (43), deux
Rondelles de 1/4" (44), deux Rondelles Étoilés de 1/4"
(45), une Rondelle de 5/16" (56) et un Boulon de 4"
(117) comme indiqué. Ne serrez pas encore les bou-
lons à fond.
See drawing 5a. Faites passer l'attache en nylon incluse
dans le trou indiqué sur la Rampe (40)).
See drawing 5b. Regardez dans la Rampe (40) et assu-
rez-vous que le Groupement de Fils (65) est attaché sur
le côté indiqué. Serrez l'attache en nylon et coupez le
bout en excès.
Attachez l'autre Rampe (pas montré) de la même façon.
Remarque : vous aurez peut-être besoin de basculer la
Rampe sur le côté quand vous insérez le support dans
la partie supérieure du Montant Gauche. Il n'y a pas de
group de fils dans le Montant Gauche.
