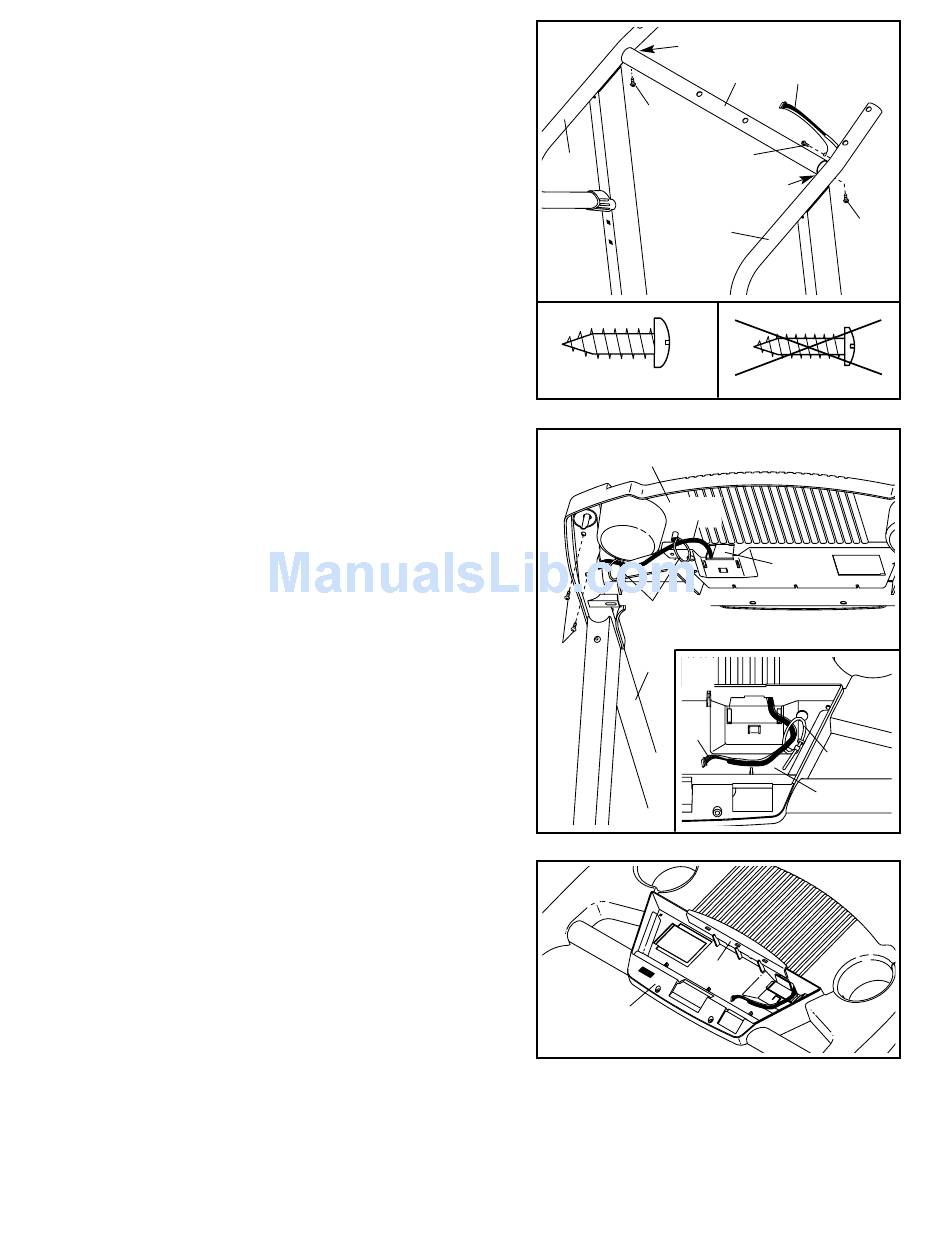

4. Véa los dibujos de las páginas insertadas e identifique
los dos Tornillos de la Barra Cruzada (69); tenga cui-
dado de no confundir los dos Tornillos de la Barra
Cruzada con los Tornillos de 3/4" (90).
Sostenga la Barra Cruzada (75) en los pequeños sujeta-
dores de las Barandas (6, 7). Una la Barra Cruzada a los
pequeños sujetadores con los dos Tornillos de Barra
Cruzada (69). No apriete los Tornillos de Barra
Cruzada todavía.
Una el extremo del cable de tierra al agujero pequeño en
el costado de la Baranda Derecha (6) con un Tornillo de
Tierra Plateado (87).
5. Abra la bolsa de partes D. Ubique la Base de la
Consola (100) sobre la Baranda Derecha (6) y la
Baranda Izquierda (no se muestra). Una la Base de la
Consola con cuatro Tornillos de 3/4" (90) (aquí sólo se
muestran dos Tornillos). No apriete los Tornillos toda-
vía.
Inserte el Cableado Eléctrico (22) a través de las dos ata-
duras plásticas que se indican sobre la Base de la
Consola (100). Luego, inserte el Cableado Eléctrico hacia
arriba mediante la apertura a un lado de la Cubierta de
los Cables (86). Asegúrese que la Cubierta de los Cables
esté fijada firmemente a la Base de la Consola.
Véa el dibujo 5a. Mire la parte de arriba de la Base de la
Consola (100). Inserte el Cableado Eléctrico (22) a través
de la atadura plástica sobre la Base de la Consola.
6. Presione el Porta Libros (85) en la Base de la Consola
(100) en la ubicación que se muestra aquí.
4
69
7
Sujetador Pequeño
69
5
100
Ataduras
90
6
6
100
8
Sujetador Pequeño
75
22
87
69
6
90
22
86
5a
22
Atadura
100
85
