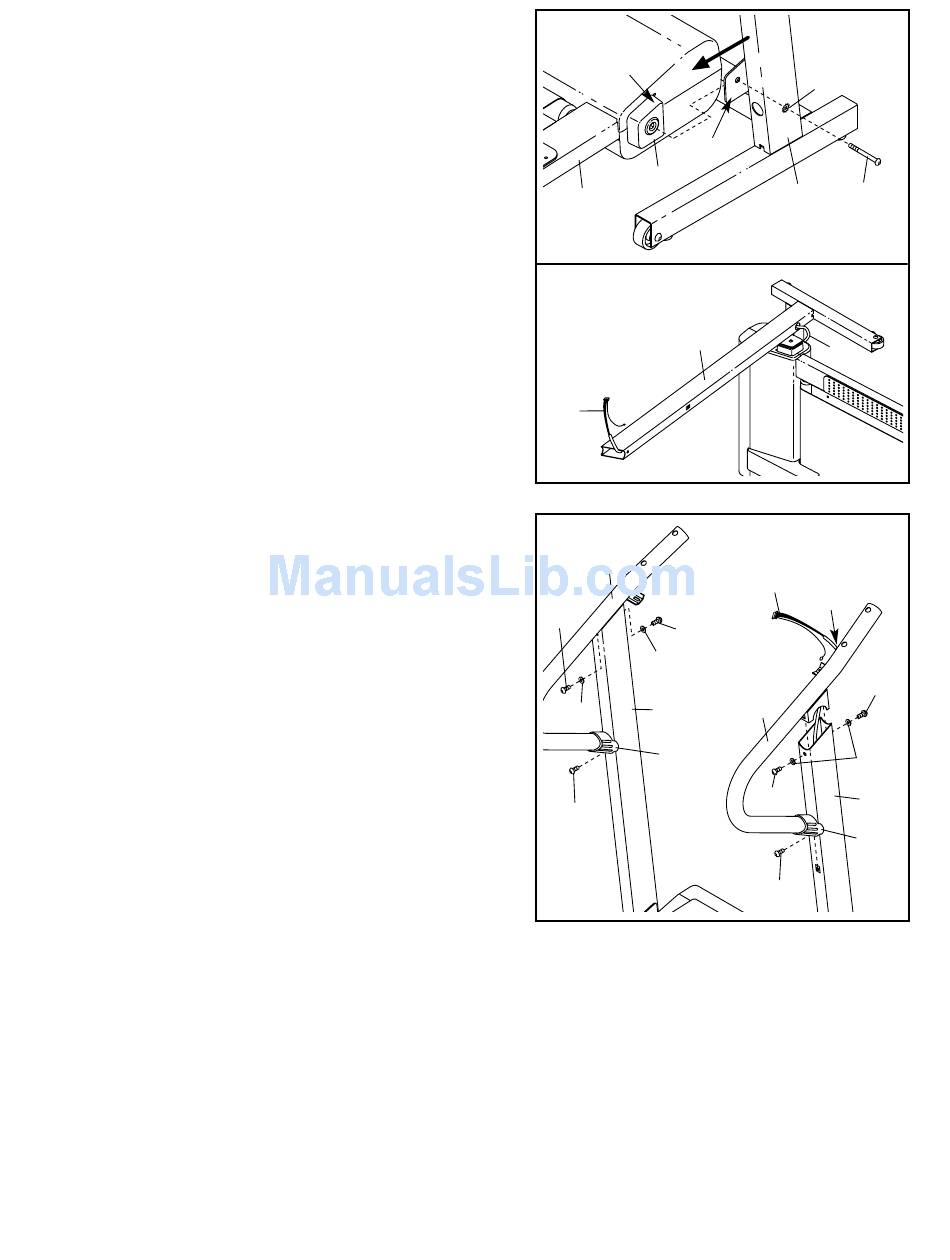

2. Abra la bolsa de partes B. Presione el Espaciador del
Marco Derecho (13) y el Espaciador del Marco Izquierdo
(no se muestra) sobre los costados del Marco (55) como se
muestra aquí. Confirme que el lado posterior de cada
Espaciador esté vuelto hacia adelante como se mues-
tra aquí. Con la ayuda de un segunda persona, cuidadosa-
mente levante el Marco (55) y sostenga los Espaciadores
entre las placas de los Montajes Verticales (89)
Ponga en línea el agujero en la placa del Montaje Vertical
Derecho (89) con el agujero en el Espaciador del Marco
Derecho (13). En forma suelta, ponga un Perno de 5" (10)
y una Arandela en Forma de Estrella de 3/8" (45) en el
Espaciador y el Marco (55). Repita este paso en el lado
izquierdo de la máquina para correr.
Véa el dibujo 2a. Con la ayuda de una segunda persona,
cuidadosamente vuelque la máquina de correr sobre su
lado izquierdo como se muestra aquí.
Avance el Cableado Eléctrico (22) en el agujero redondo
grande cerca de el extremo inferior del Montaje Vertical
Derecho (89), y luego tire el Cableado Eléctrico desde la
extremo posterior como se muestra aquí.
3. Abra la bolsa de partes C. Con la ayuda de una se-
gunda persona, lleve los Montajes Verticales Derecho e
Izquierdo (88, 89) a la posición vertical.
Identifique la Baranda Derecha (6), que tiene un agujero
grande en el costado izquierdo. Avance el Cableado
Eléctrico (22) en el sujetador rectangular en la Baranda
Derecha y afuera del agujero. (Nota: Puede ser útil usar
alicates de punta fina para tirar el Cableado Eléctrico
desde el agujero). Presione una Tapa de la Baranda
(83) en el extremo inferior de la Baranda Derecha como
se muestra aquí.
Inserte el sujetador rectangular en la Baranda Derecha
(6) en el Montaje Vertical derecho (89). Una la Baranda
Derecha y la Tapa de la Baranda (83) con tres Pernos
de 1" (12) y dos Arandelas de 1/4" (108) como se mues-
tra aquí. No apriete los Pernos todavía.
Junte la Baranda Izquierda (7) como se describió ante-
riormente. Nota: No hay cableado eléctrico para el cos-
tado izquierdo.
2
Lado
Alto
13
55
2a
22
3
7
12
108
108
12
7
45
Placa
89
89
22
22
Agujeros
12
88 6
83
12
12
10
12
108
89
83
