Pro-Form 220 Zle Elliptical Manual Del Usuario page 10

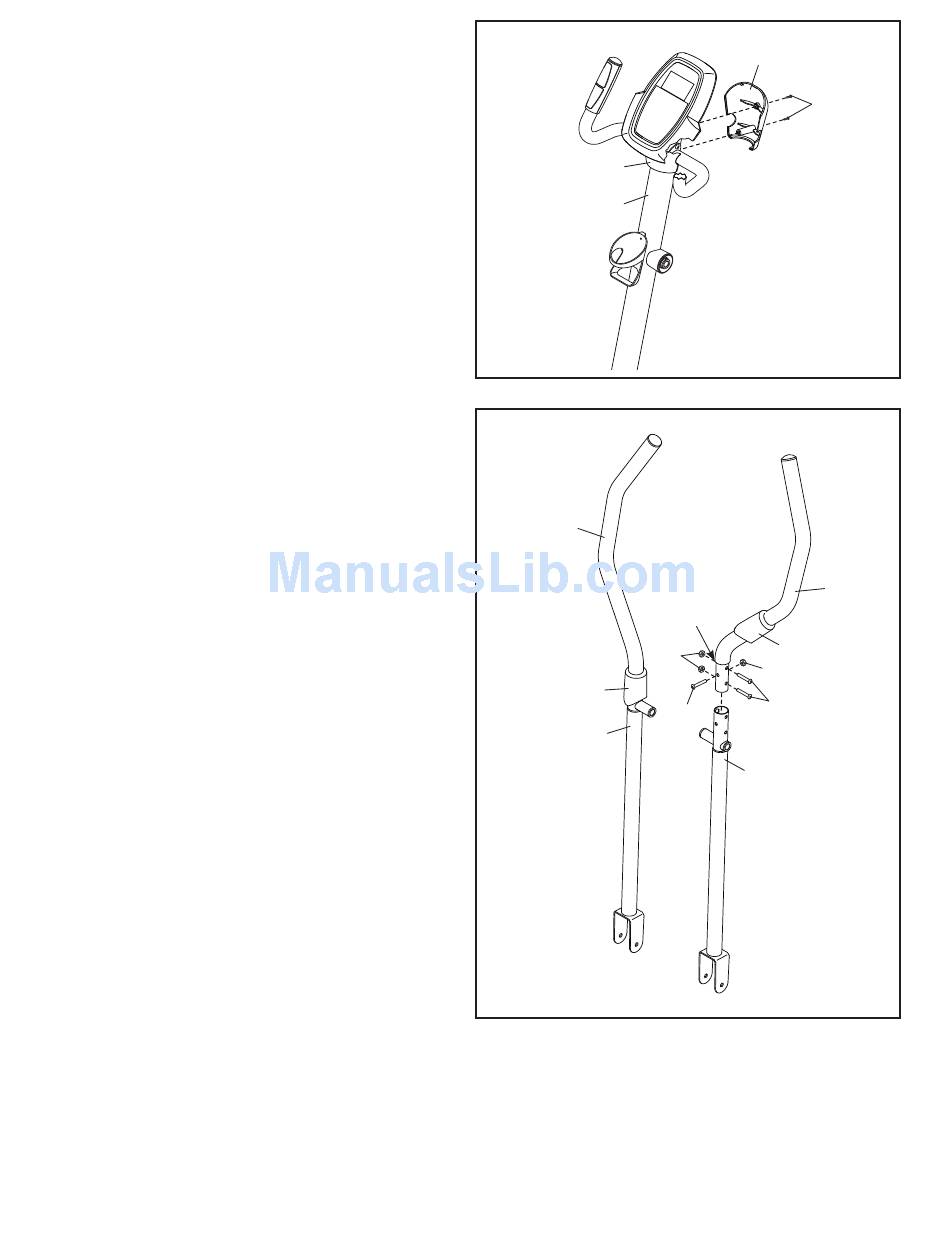

10. Conecte la Cubierta Delantera del Montante
Vertical (81) al Montante Vertical (2) y a la
Cubierta Trasera del Montante Vertical (75) con
dos Tornillos Taladro M4 x 16mm (52).
11. Identifique el Brazo Derecho (8), el cual se
encuentra marcado con una etiqueta adhesiva
con la letra "R" (L o Left indica izquierda; R o
Right indica derecha).
Deslice una Cubierta del Brazo (28) por el Brazo
Derecho (8) hacia arriba.
Deslice el Brazo Derecho (8) por una Pata (5).
Clave: Pida a otra persona que sujete la
Cubierta del Brazo (28) mientras usted realiza
esta acción:
Fije el Brazo Derecho (8) a la Pata (5) con tres
Pernos M8 x 41mm (50) y tres Contratuercas
M8 (38). Asegúrese de que las Contratuercas
estén dentro de los orificios hexagonales.
Monte el Brazo Izquierdo (6) y la otra Pata (5)
siguiendo el mismo procedimiento.
10
75
2
11
6
Hexagonales
28
5
10
81
52
8
Orificios
28
38
38
50
50
5
