Pro-Form 220 Zle Elliptical Manual Do Utilizador page 9

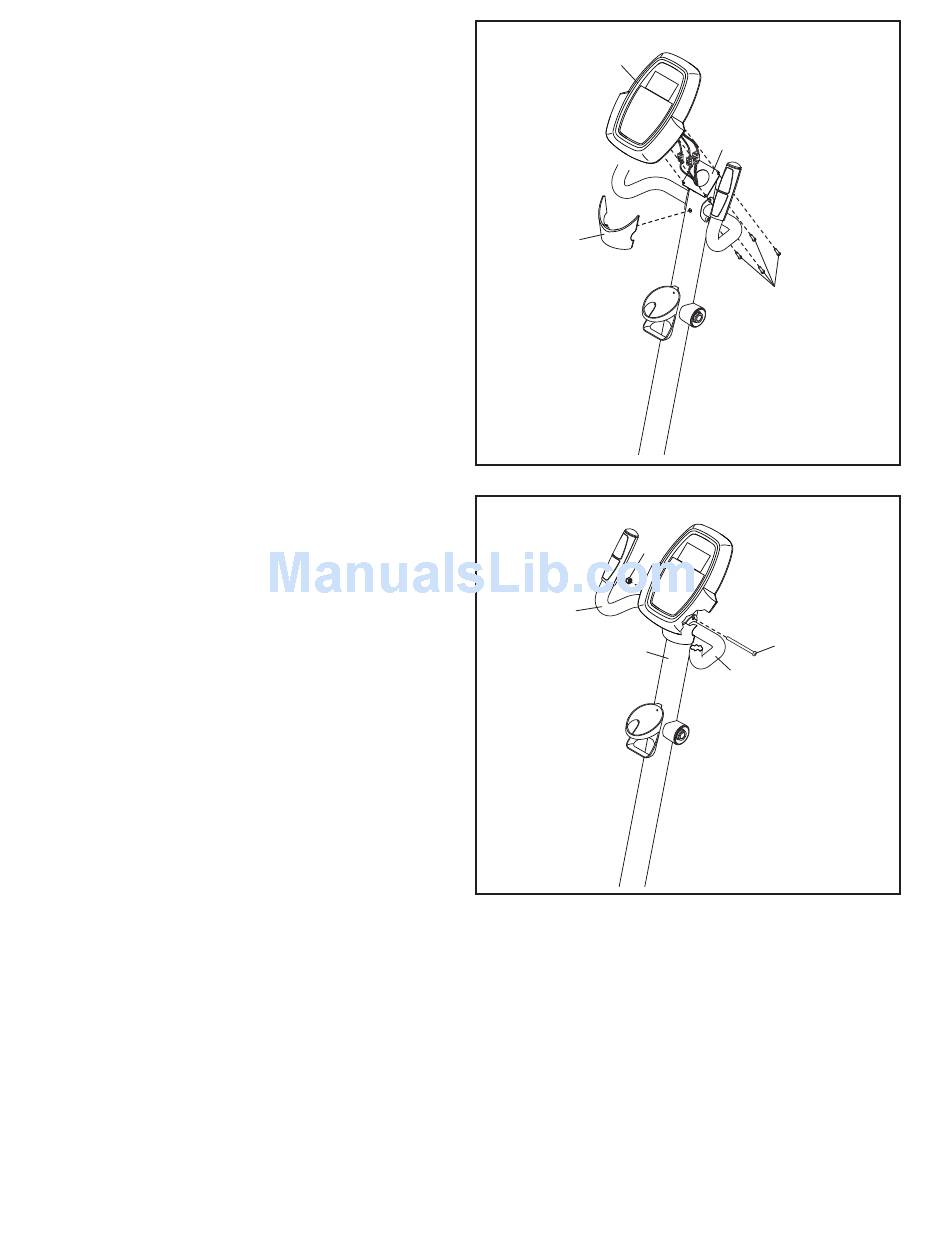

8. Introduza o excedente dos fios na Consola (23)
ou na Barra Vertical (2).
Pressione a Cobertura Traseira da Barra Vertical
(75) contra a Barra Vertical (2). Peça a outra
pessoa que segure a Cobertura Traseira da
Barra Vertical no devido lugar.
Conselho: Evite trilhar os fios. Fixe a Consola
(23) à Barra Vertical (2) com quatro Parafusos
Auto-Roscantes M4 x 16mm (52).
9. Acabe de fixar os Manípulos Esquerdo e Direito
(85, 86) à Barra Vertical (2) com um Pino M8
x 77mm (79) e uma Porca de Travamento M8
(38).
Conselho: Quando inserir o Pino M8 x 77mm
(79), evite trilhar ou danificar os fios dentro
da Barra Vertical (2).
Consulte o passo 5. Aperte o Pino M8 x 77mm
(79).
8
23
75
9
38
85
2
9
Evite trilhar
os fios
2
52
Evite trilhar
os fios
79
86
