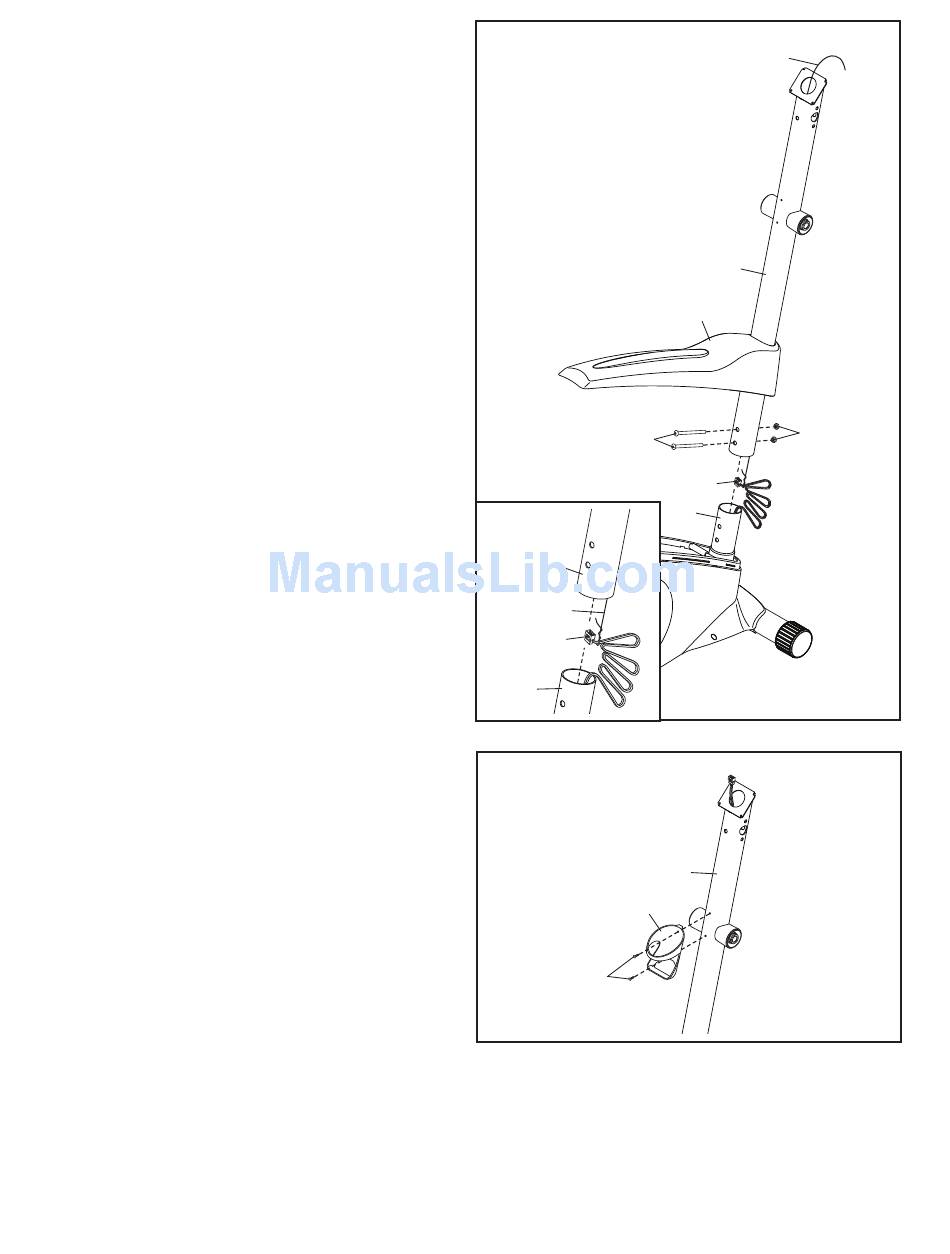

3. Orientez le Montant (2) et le Capot Supérieur
(41) dans la position indiquée. Glissez le Capot
Supérieur vers le haut sur le Montant.
Demandez à une autre personne de tenir le
Montant (2) et le Capot Supérieur (41) près du
Cadre (1).
Reportez-vous au schéma encadré. Localisez
l'attache-fil dans le Montant (2). Fixez l'extrémité
inférieure de l'attache-fil au Groupement de
Fils (73). Ensuite, tirez l'extrémité supérieure
de l'attache-fil vers le haut hors du sommet du
Montant.
Conseil : pour éviter que le Groupement de
Fils (73) chute à l'intérieur du Montant (2),
reliez fermement le Groupement de Fils à
l'aide de l'attache-fil.
Glissez le Montant (2) sur le Cadre (1).
Conseil : évitez de coincer le Groupement de
Fils (73). Fixez le Montant (2) à l'aide de deux
Boulons M10 x 73mm (7) et deux Écrous de
Blocage M10 (33). Ne serrez pas les Boulons
à ce moment.
Glissez le Capot Supérieur (41) vers le bas
jusqu'au Cadre (1). N'enfoncez pas le Capot
Supérieur en place à ce moment.
4. Fxez le Porte-Bouteille (29) au Montant (2) à
l'aide de deux Vis Autotaraudeuses M4 x 16mm
(52).
