Summary of Contents for Edimax BR-6475nD

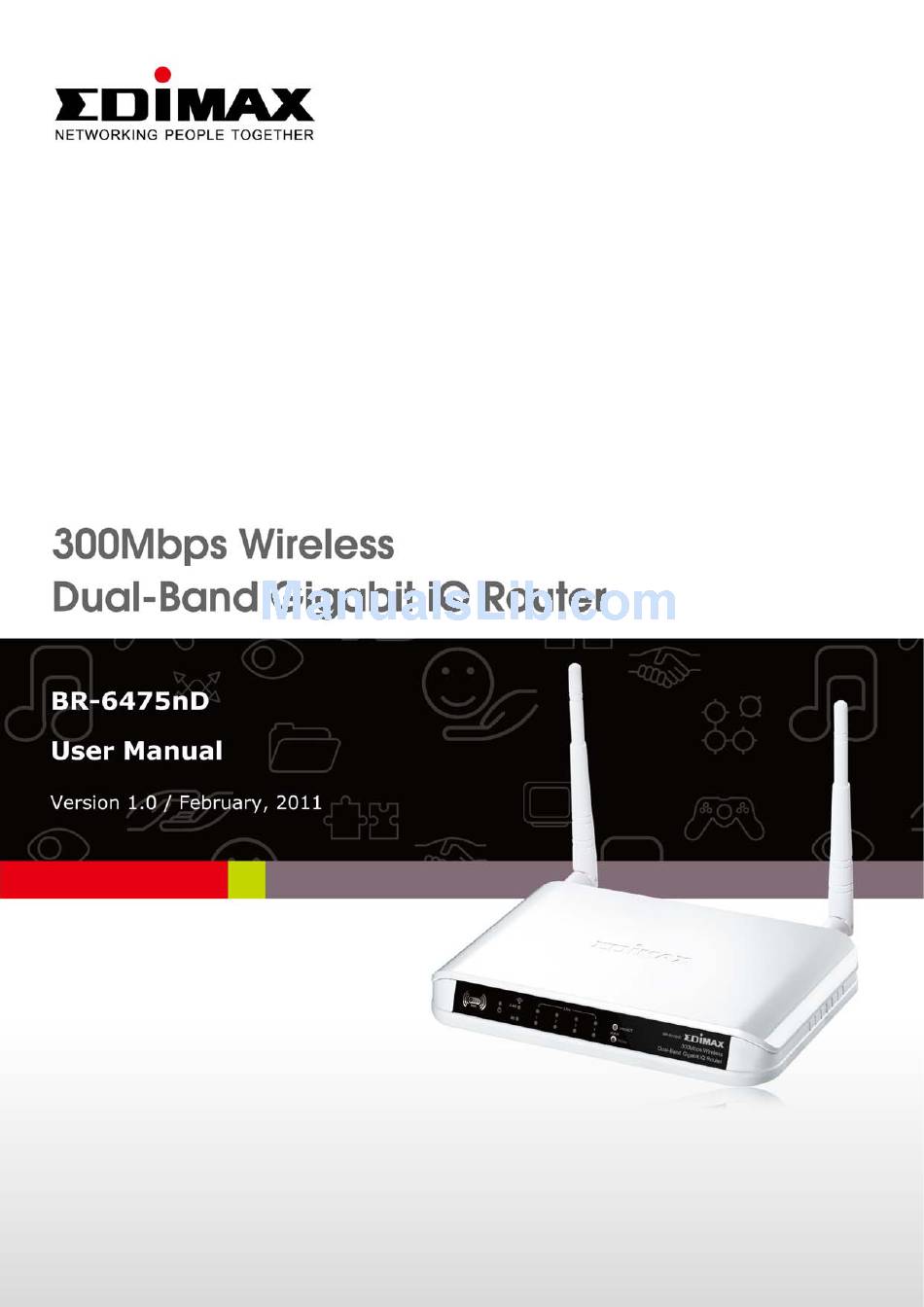

  • Page 1  ...
  • Page 2     COPYRIGHT    Copyright © Edimax Technology Co., Ltd. all rights reserved. No part of this publication  may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated  into any language or computer language, in any form or by any means, electronic,  mechanical, magnetic, optical, chemical, manual or otherwise, without the prior written  permission from Edimax Technology Co., Ltd.  Edimax Technology Co., Ltd. makes no representations or warranties, either expressed  or implied, with respect to the contents hereof and specifically disclaims any warranties,  merchantability, or fitness for any particular purpose. Any software described in this  manual is sold or licensed as is. Should the programs prove defective following their  purchase, the buyer (and not this company, its distributor, or its dealer) assumes the entire  cost of all necessary servicing, repair, and any incidental or consequential damages  resulting from any defect in the software. Edimax Technology Co., Ltd. reserves the right to  revise this publication and to make changes from time to time in the contents hereof  without the obligation to notify any person of such revision or changes.  The product you have purchased and the setup screen may appear slightly different  from those shown in this QIG. For more information about this product, please refer to the  user manual on the CD‐ROM. The software and specifications are subject to change without  notice. Please visit our website www.edimax.com for updates. All brand and product names  mentioned in this manual are trademarks and/or registered trademarks of their respective  holders.      Linux Open Source Code    Certain Edimax products include software codes developed by third parties, which are  subject to the GNU General Public License (GPL) or GNU Lesser General Public License  (LGPL). Please see the GNU (www.gnu.org) website for the terms and conditions of each  license.    The GNU GPL and GNU LGPL software codes used in Edimax products are distributed  without any warranty and are subject to the copyrights of their respective authors. The  firmware files for this product can be found under the “Download” page at the Edimax  website (www.edimax.com).  1 ...

  • Page 3: Table Of Contents

    CONTENTS    CHAPTER I: PRODUCT INFORMATION .......................  5   1‐1 Introduction and Safety Information  ....................  5   1‐2 Safety Information  ..........................  6   1‐3 System Requirements  ..........................  7   1‐4 Package Contents ..........................  7   1‐5 Getting familiar with your new wireless broadband router  ..............  8   CHAPTER II: SYSTEM AND NETWORK SETUP ....................  1 0  2‐1 Establishing a network connection  ....................  1 0  2‐2 Setting client computers to obtain IP addresses automatically  ............  1 2  2‐2‐1 Windows 95/98/Me IP address setup ...
  • Page 4 3‐4‐1‐1 AP Mode  ........................  6 7  3‐4‐1‐2 Station‐Infrastructure ....................  6 9  3‐4‐1‐3 AP Bridge—Point to Point ...................  7 1  3‐4‐1‐4 AP Bridge—Point to Multi‐Point .................  7 3  3‐4‐1‐5 AP Bridge—WDS  ......................  7 5  3‐4‐1‐6 Universal Repeater  ......................  7 7  3‐4‐2 Security Settings ........................  7 9  3‐4‐2‐1 Disabled  ........................  7 9  3‐4‐2‐2 WEP ..........................  7 9  3‐4‐2‐3 WPA Pre‐Shared Key ....................  8 1  3‐4‐2‐4 WPA RADIUS  ........................  8 2  3‐4‐3 MAC Address Filtering ...................... ...
  • Page 5 3‐8‐2 URL Blocking .........................  1 33  3‐8‐3 DoS  ............................  1 35  3‐9 Parental Control  ..........................  1 38  CHAPTER IV: STATUS, TOOLS & LANGUAGE ....................  1 40  4‐1 Status ...............................  1 40  4‐1‐1 Internet Connection ......................  1 40  4‐1‐2 Device Status ........................  1 41  4‐1‐3 System Log  ..........................  1 41  4‐1‐4 Security Log ..........................  1 42  4‐1‐5 Active DHCP Client  ........................  1 42  4‐1‐6 Statistics  ..........................  1 43  4‐2 Tools ...

  • Page 6: Chapter I: Product Information

    CHAPTER I: PRODUCT INFORMATION    1‐1 Introduction and Safety Information    Thank you for purchasing the Edimax BR‐6475nD Wireless Dual‐Band Gigabit iQ Router!  This router features Edimax’s iQoS bandwidth managing system, four gigabit LAN ports, and  concurrent dual‐band (2.4GHz and 5GHz) functionality. With the Edimax BR‐6475nD  Wireless Dual‐Band Gigabit iQ Router, all your computers and network devices can share a  single, high‐speed xDSL/cable Internet connection. Its easy installation procedure also  allows any computer user to set up a network environment in a matter of minutes.  With dual‐band (802.11a/b/g/n) wireless network capability, any wireless‐enabled  network device (smartphones, game consoles, computers, etc.) can be connected to this  broadband router without additional cabling. Its gigabit LAN ports and IEEE 802.11n  capability also allow you to enjoy the fastest wireless experience ever!  The Edimax BR‐6475nD Wireless Dual‐Band Gigabit iQ Router makes setting up wireless  security a breeze. With the WPS (Wi‐Fi Protected Setup) function, you can set up wireless  security in just seconds! Just press the WPS button on WPS‐compatible wireless devices and  you will have a secure wireless connection in no time.    Features:    Simultaneous dual‐band wireless connectivity (2.4GHz & 5GHz)  Complies with wireless 802.11a/b/g/n standards  1 gigabit WAN port and 4 gigabit LAN ports  Wireless speed up to 12 times faster and coverage up to 5 times further  Features iQoS for quick and easy bandwidth management  Built‐in slide switch to enable/disable wireless signal  5 ...

  • Page 7: Safety Information

    1‐2 Safety Information    Please follow the following safety instructions to ensure your safety:    1. This router is designed for indoor use only. DO NOT place this router outdoors.  2. DO NOT put this router in or near hot or humid places like the kitchen, bathroom, or  a car parked in the sun.  3. Disconnect any connected cables from the router before pulling the router with  force.  4. If you want to hang this router on the wall or place it somewhere high, please make  sure it is firmly secured. Edimax’s warranty does not cover damages caused by  misuse.  5. Please keep this router and its accessories out of the reach of children.  6. DO NOT put this router on paper, cloth, or other flammable materials.  7. DO NOT disassemble this router. Disassembling this router will invalidate the  warranty. Please contact your dealer if you experience any problems.  8. If this router gets wet or falls into water when it is powered, DO NOT touch it with  your bare hands. Disconnect the power plug from the wall socket immediately, or  contact an experienced technician for help.  9. Should your router or power supply overheat and burn out, switch the electrical  power off or disconnect the power plug from the wall socket immediately, and call  your dealer for help.  6 ...

  • Page 8: System Requirements

    1‐3 System Requirements    Internet connection via an xDSL or cable modem with an RJ‐45 Ethernet port  Computer or network devices with a wired or wireless network interface card  Web browser (Microsoft Internet Explorer, Mozilla Firefox, Opera, or Safari)  An available AC power socket (100‐240V, 50/60Hz)      1‐4 Package Contents    Before you start using this router, please check if there is anything missing in the  package, and contact your dealer to claim the missing item(s):    Edimax BR‐6475nD Wireless Dual‐Band Gigabit iQ Router (1 pcs)  Quick installation guide (1 pcs)  3dBi detachable antenna (2 pcs)  CD with multi‐language setup wizard, multi‐language quick installation guide, and  user manual (1 pcs)  Ethernet cable (1 pcs)  Power adapter (1 pcs)  Ethernet cable (1 pcs)  Holding base (1 pcs)  7 ...

  • Page 9: Getting Familiar With Your New Wireless Broadband Router

    1‐5 Getting familiar with your new wireless broadband router    Front Panel        LED Name  Light Status  Description  PWR  On  Router switched on and correctly powered  Off  Router not powered or not correctly powered  2.4GHz  On  2.4GHz wireless connectivity activated  Off  2.4GHz wireless connectivity not activated  Flashing  2.4GHz LAN activity (transferring data)  5GHz  On  5GHz wireless connectivity activated  Off  5GHz wireless connectivity not activated  Flashing  5GHz LAN activity (transferring data)  LAN  On  LAN port connected  LINK/ACT  Off  LAN port not connected  Flashing  LAN activity (transferring data)  LAN  On  Gigabit LAN connectivity activated  1000M  Off ...
  • Page 10 Gigabit  Connects to computer or other web devices  LAN Ports  (1‐4)  Gigabit  Connects to cable/xDSL modems  WAN Port  12V Power  Connects to the supplied power adapter  Connector    9 ...

  • Page 11: Chapter Ii: System And Network Setup

    CHAPTER II: SYSTEM AND NETWORK SETUP    2‐1 Establishing a network connection    Please follow the following instructions to build a network connection between your  new broadband router, computers, and other network devices:    1. Connect your xDSL or cable modem to the router’s “WAN” port with an Ethernet  cable.        2. Connect your computer to one of the router’s “LAN” ports with an Ethernet cable.        3. Connect the power adapter to the wall socket, and then connect it to the “12V”  socket on the back panel of the router.    10 ...
  • Page 12     4. Please check all the LEDs on the front panel. The “PWR” and “WAN” LEDs should be  on. The “LAN” LED should be on if the computer is connected and correctly  powered. If you encounter any problems, please make sure that all your devices  are connected and powered correctly.  11 ...

  • Page 13: Setting Client Computers To Obtain Ip Addresses Automatically

    2‐2 Setting client computers to obtain IP addresses automatically    Before you start configuration procedures, your computer must be able to get an IP  address automatically (set to use dynamic IP addresses). If your computer is set to use a  static IP address, or if you are unsure, please follow the following instructions to configure  your computer to use dynamic IP addresses:    Windows 95/98/Me    (see section 2‐2‐1)  Windows 2000      (see section 2‐2‐2)  Windows XP        (see section 2‐2‐3)  Windows Vista      (see section 2‐2‐4)  12 ...

  • Page 14: Windows 95/98/Me Ip Address Setup

    2‐2‐1 Windows 95/98/Me IP address setup    1. Click the “Start” button (it should be located at the lower‐left corner of your  screen), then click “Control Panel”. Double‐click the “Network” icon, and the  “Network” window will appear. Select “TCP/IP”, and then click “Properties”.                                      13 ...
  • Page 15 2. Select “Obtain an IP address from a DHCP server”, then click “OK”.      14 ...

  • Page 16: Windows 2000 Ip Address Setup

    2‐2‐2 Windows 2000 IP address setup    1. Click the “Start” button (it should be located at the lower‐left corner of your  screen), then click “Control Panel”. Double‐click the “Network and Dial‐up  Connections” icon, and then double‐click “Local Area Connection”. When the  “Local Area Connection Properties” window appears, select “Internet Protocol  (TCP/IP)”, and then click “Properties”.                                    15 ...
  • Page 17 2. Select “Obtain an IP address automatically” and “Obtain DNS server address  automatically”, then click “OK”.      16 ...

  • Page 18: Windows Xp Ip Address Setup

    2‐2‐3 Windows XP IP address setup    1. Click the “Start” button (it should be located at the lower‐left corner of your  screen), then click “Control Panel”. Double‐click the “Network and Internet  Connections” icon, click “Network Connections”, then double‐click “Local Area  Connection”. When the “Local Area Connection Properties” window appears, click  “Properties”.                                  17 ...
  • Page 19 2. Select “Obtain an IP address automatically” and “Obtain DNS server address  automatically”, then click “OK”.      18 ...

  • Page 20: Windows Vista Ip Address Setup  1

    2‐2‐4 Windows Vista IP address setup    1. Click the “Start” button (it should be located at the lower‐left corner of your  screen), then click “Control Panel”. Click “View Network Status and Tasks”, and  then click “Manage Network Connections”. Right‐click “Local Area Network”, then  select “Properties”. When the “Local Area Connection Properties” window appears,  select “Internet Protocol Version 4 (TCP/IPv4)” and then click “Properties”.                                19 ...
  • Page 21 2. Select “Obtain an IP address automatically” and “Obtain DNS server address  automatically”, then click “OK”.      20 ...

  • Page 22: Connecting To Broadband Router Via Web Browser

    2‐3 Connecting to broadband router via web browser    You can access the broadband router’s web‐based configuration interface via any  connected computer with a web browser (Internet Explorer 5.x or above, Firefox, Opera, or  Safari).    1. Please input “192.168.2.1” in the web browser’s address bar and press “Enter”.        2. You should see the following authentication window:        NOTE: If you cannot access the broadband router’s web‐based configuration  interface, the IP address you have inputted may be incorrect. If you have previously  changed the router’s IP address, please input the one you have designated.    3. Please input “admin” in the “User name” field and “1234” in the “Password” field.  Click the “OK” button to enter the web configuration interface.    21 ...
  • Page 23 4. The first page you see after logging in is “Home”. You can see all the current  settings and other system information here.          System    Model  Displays this broadband router’s model name (useful when  you need technical service)  Up Time  Displays the amount of time this router has been switched on  Hardware Version  Displays this broadband router’s hardware version (useful  when you need technical service)  Boot Code  Displays this broadband router’s boot code version (useful  Version  when you need technical service)  Runtime Code  Displays this broadband router’s runtime code version (useful  Version  when you need technical service)      Internet Connection    IP Address Mode  Displays how this broadband router currently obtains IP  addresses  IP Address  Displays the IP address of the WAN connection  Subnet Mask  Displays the subnet mask of the WAN connection  Default Gateway  Displays the IP address of the WAN connection’s default  gateway  MAC Address  Displays the physical address of the WAN port ...
  • Page 24 ESSID  Displays the name of the access point  Channel Number  Displays the channel number of the wireless network  Security  Displays the security authentication mode of the access point      LAN Connection    IP Address  Displays the IP address of the LAN connection  Subnet Mask  Displays the subnet mask of the LAN connection  DHCP Server  Displays the status of the internal DHCP server  MAC Address  Displays the physical address of the LAN port      The SSID, the up time, the IP address of the LAN connection, and the runtime code is  always displayed on the top of the webpage.                                      23 ...
  • Page 25 If this router’s DHCP server function is enabled, please follow the following instructions  to find this router’s IP address:    1. Click the “Start” button, then click “Run”.        2. Input “cmd”, and then click “OK”.          24 ...
  • Page 26 3. Input “ipconfig”, then press “Enter”. Use the IP address following “Default  Gateway” to access this router’s web‐based configuration interface. Please note  that the IP address you find may be different from this illustrated example.        NOTE: If there is no IP address following “Default Gateway”, or if the address  following “IP Address” begins with “169”, please try the following procedures:    Recheck the cable connection between the computer and the router.  Go to the beginning of this chapter and recheck every step of the setup  procedure.  If both of the above fails, reset the broadband router.  25 ...

  • Page 27: Using "Quick Setup

    2‐4 Using “Quick Setup”    This broadband router’s “Quick Setup” allows you to set up basic parameters in a few  simple steps. The following instructions illustrate how to use the “Quick Setup” menu:    1. Click “Quick Setup” after logging in.        2. Configure automatic time synchronization settings, and then click “Next”.        Item Name  Description  Set Time Zone  Please select the time zone of your country or region. If you  cannot find your country/region, please select another  country/region whose time zone is the same as yours.  Time Server  This router supports NTP (Network Time Protocol) for  Address  automatic time and date setup. Input the host name or IP  address of the NTP server here. If you do not know the host  name, please ask the network administrator or use  “pool.ntp.org”.  Daylight Saving  If your country/region uses daylight saving time, please check  the “Enable Function” box, and select the start and end date.              26 ...
  • Page 28 3. Choose your Internet connection type. Refer to the following list for further  instructions:    Dynamic IP        (See section 2‐4‐1)  Static IP         (See section 2‐4‐2)  PPPoE          (See section 2‐4‐3)  PPTP          (See section 2‐4‐4)  L2TP          (See section 2‐4‐5)  WISP          (See section 2‐4‐6)    NOTE: If you are not sure which your Internet connection type is, please contact  your Internet service provider. ...

  • Page 29: Using "Dynamic Ip" As Broadband Connection Type

    2‐4‐1 Using “Dynamic IP” as broadband connection type    1. If your Internet service provider assigns IP addresses to you automatically through  DHCP (Dynamic Host Configuration Protocol), select “Dynamic IP”.        Item Name  Description  Host Name  Input the host name of your computer here. This is optional  and only required if your ISP asks you to do so.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  DNS Address  Select “Use the following IP address” if your ISP requires that  you do so.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  TTL  Enable the “TTL” function if your ISP requires you to do so.    2. Click “OK” to complete setup.    3. When the following message appears, click “Apply” to save the changes and restart  the broadband router. The router will take about 60 seconds to restart.      28 ...

  • Page 30: Using "Static Ip" As Broadband Connection Type

    2‐4‐2 Using “Static IP” as broadband connection type    1. If your ISP is providing you Internet access via a fixed IP address, select “Static IP”.  Generally, your ISP will provide you with such information as IP address, subnet  mask, gateway address, and DNS address.        Item Name  Description  Fixed IP Address  Input the IP address assigned by your ISP here.  Subnet Mask  Input the subnet mask assigned by your ISP here.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  Default Gateway  Input the default gateway assigned by your ISP here. Some  ISPs may call this “Default Route”.  TTL  Enable the “TTL” function if your ISP requires you to do so.    NOTE: You must use the addresses provided by your ISP. Inputting incorrect values  will cause malfunction.    2. Click “OK” to complete setup.    3. When the following message appears, click “Apply” to save the changes and restart  the broadband router. The router will take about 60 seconds to restart.      29 ...

  • Page 31: Using "Pppoe" As Broadband Connection Type

    2‐4‐3 Using “PPPoE” as broadband connection type    1. If your ISP is providing you Internet access via PPPoE (Point‐to‐Point Protocol over  Ethernet), select “PPPoE”.        Item Name  Description  User Name  Input the user name assigned by your ISP here.  Password  Input the password assigned by your ISP here.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  DNS Address  Select “Use the following IP address” if your ISP requires that  you do so.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  TTL  Enable the “TTL” function if your ISP requires you to do so.  Service Name  Give this Internet service a name (optional).  MTU  Input the MTU value of your network connection here. If you  do not know, use the default value.  Connection Type  Please specify a connection type here. There are 3 options:    1. “Continuous” keeps the Internet connection alive all the  time.  30 ...
  • Page 32 2. “Connect on Demand” only connects to the Internet when  you initiate Internet connection.  3. “Manual” connects to the Internet only when the  “Connect” button on this page is clicked, and disconnects  when the “Disconnect” button is clicked.  Idle Time Out  Specify the amount of time the router waits before shutting  down an idle connection. This option is only available when  “Connect on Demand” is selecte  Enable Dual‐WAN  Check the “Enable Dual‐WAN Access” box if your ISP requires  Access  you to do so.    2. Click “OK” to complete setup.    3. When the following message appears, click “Apply” to save the changes and restart  the broadband router. The router will take about 60 seconds to restart.      31 ...

  • Page 33: Using "Pptp" As Broadband Connection Type

    2‐4‐4 Using “PPTP” as broadband connection type    1. Select “PPTP” if your ISP is providing you Internet access via PPTP (Point‐to‐Point  Tunneling Protocol).    2. If your ISP is providing you dynamic IP addresses, select “Obtain an IP address  automatically”. If your ISP is providing you a static IP address, select “Use the  following IP address”.        Item Name  Description  Host Name  Input the host name of your computer here. This is optional  and only required if your ISP asks you to do so.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  IP Address  Input the IP address assigned by your ISP here.  Subnet Mask  Input the subnet mask assigned by your ISP here.  Default Gateway  Input the default gateway assigned by your ISP here. Some  ISPs may call this “Default Route”.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  32 ...
  • Page 34 automatically.  DNS Address  Select “Use the following IP address” if your ISP requires that  you do so.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  Enable Dual‐WAN  Check the “Enable Dual‐WAN Access” box if your ISP requires  Access  you to do so.    NOTE: These settings must be configured according to your Internet service. Please  contact your Internet service provider if you are not sure what to select.    3. Configure the “PPTP Settings” section.        Item Name  Description  User ID  Input the user name assigned by your ISP here.  Password  Input the password assigned by your ISP here.  PPTP Gateway  Input the PPTP gateway assigned by your ISP here.  Connection ID  Give this connection a name (optional).  MTU  Input the MTU value of your network connection here. If you  do not know, use the default value.  BEZEQ‐ISRAEL  Check the “Enable” box if you are in Israel and using BEZEQ  network services.  Connection Type  Please specify a connection type here. There are 3 options:    1.
  • Page 35 when the “Disconnect” button is clicked.  Idle Time Out  Specify the amount of time the router waits before shutting  down an idle connection. This option is only available when  “Connect on Demand” is selected.    4. Click “OK” to complete setup.    5. When the following message appears, click “Apply” to save the changes and restart  the broadband router. The router will take about 60 seconds to restart.      34 ...

  • Page 36: Using "L2Tp" As Broadband Connection Type

    2‐4‐5 Using “L2TP” as broadband connection type    1. Select “L2TP” if your ISP is providing you Internet access via L2TP (Layer‐2  Tunneling Protocol).    2. If your ISP is providing you dynamic IP addresses, select “Obtain an IP address  automatically”. If your ISP is providing you a static IP address, select “Use the  following IP address”.        Item Name  Description  Host Name  Input the host name of your computer here. This is optional  and only required if your ISP asks you to do so.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  IP Address  Input the IP address assigned by your ISP here.  Subnet Mask  Input the subnet mask assigned by your ISP here.  Default Gateway  Input the default gateway assigned by your ISP here. Some  ISPs may call this “Default Route”.  DNS Address  Select “Use the following IP address” if your ISP requires that  you do so.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  Enable Dual‐WAN  Check the “Enable Dual‐WAN Access” box if your ISP requires  35 ...
  • Page 37 Access  you to do so.    NOTE: These settings must be configured according to your Internet service. Please  contact your Internet service provider if you are not sure what to select.    3. Configure the “L2TP Settings” section.        Item Name  Description  User ID  Input the user name assigned by your ISP here.  Password  Input the password assigned by your ISP here.  L2TP Gateway  Input the L2TP gateway assigned by your ISP here.  MTU  Input the MTU value of your network connection here. If you  do not know, use the default value.  Connection Type  Please specify a connection type here. There are 3 options:    1. “Continuous” keeps the Internet connection alive all the  time.  2. “Connect on Demand” only connects to the Internet when  you initiate Internet connection.  3. “Manual” connects to the Internet only when the  “Connect” button on this page is clicked, and disconnects  when the “Disconnect” button is clicked.  Idle Time Out  Specify the amount of time the router waits before shutting  down an idle connection. This option is only available when  “Connect on Demand” is selected.    4.
  • Page 38 5. When the following message appears, click “Apply” to save the changes and restart  the broadband router. The router will take about 60 seconds to restart.      37 ...

  • Page 39: Using "Wisp" As Broadband Connection Type

    2‐4‐6 Using “WISP” as broadband connection type    1. If your Internet service provider is providing you Internet service wirelessly, select  “WISP”.        Item Name  Description  WISP  Enable or disable the WISP function.  ESSID  Input the name of your Internet service provider’s  wireless access point here.  Wireless Band  Set the wireless frequency range in accordance with  your Internet service provider’s requirements.  Channel Number  Select the channel number that corresponds to that of  your Internet service provider’s wireless access point.  Site Survey  Click “Select Site Survey” and a pop‐up window will  appear. All reachable wireless access points will be  shown in the window. Select a wireless access point  from the list, and click “Done” to establish a  connection. Clicking “Refresh” will renew the list.  Security  Configure the security settings in accordance to your  Internet service provider’s requirements.    2. Click “OK” to complete setup.              38 ...
  • Page 40 3. When the following message appears, click “Apply” to save the changes and restart  the broadband router. The router will take about 60 seconds to restart.      39 ...

  • Page 41: Using "Iqos

    2‐5 Using “iQoS”    iQoS is Edimax’s answer to the need for a quick and easy way to manage internet  bandwidth. It’s intuitive and friendly user interface allows you to arrange your bandwidth  priorities in a few simple steps.    1. First, click “iQoS” to access the iQoS user interface.        2. Check the “Enable iQoS” box to enable the function.        3. Click the “Bandwidth Detect” button to test the speed of your Internet connection.        40 ...
  • Page 42 4. When the speed test is complete, click “Done” and the results will be filled in  automatically.        Note: If this bandwidth detection function is not operating correctly, please  perform the test with the bandwidth testing sites listed on the bottom right and  enter the test results manually.        5. The icons near the bottom show the current priority order for various application  types (from left to right). Re‐arrange the priority by clicking the icons in the order  that suits your needs.                  41 ...
  • Page 43 6. After you have arranged your application priorities, click the “Apply” button to  enable it. The icons will be shown in the order of your preference after the device  has restarted.      42 ...

  • Page 44: Chapter Iii: General Setup

    CHAPTER III: GENERAL SETUP    You can perform advanced configuration of this broadband router in “General Setup”.    1. Click “General Setup” after logging in.        2. All available setup items will appear under the “General Setup” tab.        3. Refer to the following list for further instructions:    System          (See section 3‐1)  WAN          (See section 3‐2)  LAN            (See section 3‐3)  2.4GHz         ...

  • Page 45: System

    3‐1 System    You can set up basic system settings under “System”.          You can configure your time zone, password, and remote management settings here.  After you have completed the configurations, click “Apply” to save the changes.        44 ...

  • Page 46: Time Zone

    3‐1‐1 Time Zone    You can configure the time zone settings here.        Item Name  Description  Set Time Zone  Please select the time zone of your country or region. If you  cannot find your country/region, please select another  country/region whose time zone is the same as yours.  Time Server  This router supports NTP (Network Time Protocol) for  Address  automatic time and date setup. Input the host name or IP  address of the NTP server here. If you do not know the host  name, please ask the network administrator or use  “pool.ntp.org”.  Daylight Saving  If your country/region uses daylight saving time, please check  the “Enable Function” box, and select the start and end date.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the  following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.  45 ...

  • Page 47: Password Settings

    3‐1‐2 Password Settings    You can change the router’s default login password (“1234”) here. It is advised to do so  to prevent others from logging in to your router without permission.        Item Name  Description  Current Password  Input the current password here. The default value is  “1234”.  New Password  Input your new password here.  Confirm Password  Input your new password again for confirmation.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the  following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.  46 ...

  • Page 48: Remote Management

    3‐1‐3 Remote Management    Setting up the “Remote Management” function allows you to manage this broadband  router from outside your local area network (from the Internet).        Item Name  Description  Host Address  Assign an IP address with which to access this router  remotely.  Port  Assign a port number with which to access this router  remotely. The default value is “8080”. You can use  any integer between 1 and 65534.  Enabled  Check this box to enable the “Remote Management”  function.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the  following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.  47 ...

  • Page 49: Wan

    3‐2 WAN    You can set up your Internet or WAN (Wide Area Network) connection under “WAN”.        Select a connection type and proceed with the setup; then click “Apply” to save the  changes. If you are not sure which connection type you should use, please contact your  Internet service provider for help.      48 ...

  • Page 50: Dynamic

    3‐2‐1 Dynamic IP    If your Internet service provider assigns IP addresses to you automatically through  DHCP (Dynamic Host Configuration Protocol), select “Dynamic IP”.        Item Name  Description  Host Name  Input the host name of your computer here. This is optional  and only required if your ISP asks you to do so.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  DNS Address  Select “Use the following IP address” if your ISP requires that  you do so.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  TTL  Enable the “TTL” function if your ISP requires you to do so.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the  following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    49 ...

  • Page 51: Static

    3‐2‐2 Static IP    If your ISP is providing you Internet access via a fixed IP address, select “Static IP”.  Generally, your ISP will provide you with such information as IP address, subnet mask,  gateway address, and DNS address.        Item Name  Description  Fixed IP Address  Input the IP address assigned by your ISP here.  Subnet Mask  Input the subnet mask assigned by your ISP here.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  Default Gateway  Input the default gateway assigned by your ISP here. Some  ISPs may call this “Default Route”.  TTL  Enable the “TTL” function if your ISP requires you to do so.    NOTE: You must use the addresses provided by your ISP. Inputting incorrect values  will cause malfunction.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the  following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    50 ...

  • Page 52: Pppoe

    3‐2‐3 PPPoE    If your ISP is providing you Internet access via PPPoE (Point‐to‐Point Protocol over  Ethernet), select “PPPoE”.        Item Name  Description  User Name  Input the user name assigned by your ISP here.  Password  Input the password assigned by your ISP here.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  DNS Address  Select “Use the following IP address” if your ISP requires that  you do so.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  TTL  Enable the “TTL” function if your ISP requires you to do so.  Service Name  Give this Internet service a name (optional).  MTU  Input the MTU value of your network connection here. If you  do not know, use the default value.  Connection Type  Please specify a connection type here. There are 3 options:    1. “Continuous” keeps the Internet connection alive all the  time.  51 ...
  • Page 53 2. “Connect on Demand” only connects to the Internet when  you initiate Internet connection.  3. “Manual” connects to the Internet only when the  “Connect” button on this page is clicked, and disconnects  when the “Disconnect” button is clicked.  Idle Time Out  Specify the amount of time the router waits before shutting  down an idle connection. This option is only available when  “Connect on Demand” is selecte  Enable Dual‐WAN  Check the “Enable Dual‐WAN Access” box if your ISP requires  Access  you to do so.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the  following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.      52 ...

  • Page 54: Pptp

    3‐2‐4 PPTP    Select “PPTP” if your ISP is providing you Internet access via PPTP (Point‐to‐Point  Tunneling Protocol).  If your ISP is providing you dynamic IP addresses, select “Obtain an IP address  automatically”. If your ISP is providing you a static IP address, select “Use the following IP  address”.        Item Name  Description  Host Name  Input the host name of your computer here. This is optional  and only required if your ISP asks you to do so.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  IP Address  Input the IP address assigned by your ISP here.  Subnet Mask  Input the subnet mask assigned by your ISP here.  Default Gateway  Input the default gateway assigned by your ISP here. Some  ISPs may call this “Default Route”.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  53 ...
  • Page 55 DNS Address  Select “Use the following IP address” if your ISP requires that  you do so.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  Enable Dual‐WAN  Check the “Enable Dual‐WAN Access” box if your ISP requires  Access  you to do so.    NOTE: These settings must be configured according to your Internet service. Please  contact your Internet service provider if you are not sure what to select.    Configure the “PPTP Settings” section.        Item Name  Description  User ID  Input the user name assigned by your ISP here.  Password  Input the password assigned by your ISP here.  PPTP Gateway  Input the PPTP gateway assigned by your ISP here.  Connection ID  Give this connection a name (optional).  MTU  Input the MTU value of your network connection here. If you  do not know, use the default value.  BEZEQ‐ISRAEL  Check the “Enable” box if you are in Israel and using BEZEQ  network services.  Connection Type  Please specify a connection type here. There are 3 options:    1. “Continuous” keeps the Internet connection alive all the  time. ...
  • Page 56 Idle Time Out  Specify the amount of time the router waits before shutting  down an idle connection. This option is only available when  “Connect on Demand” is selected.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the  following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    55 ...

  • Page 57: L2Tp

    3‐2‐5 L2TP    Select “L2TP” if your ISP is providing you Internet access via L2TP (Layer‐2 Tunneling  Protocol).  If your ISP is providing you dynamic IP addresses, select “Obtain an IP address  automatically”. If your ISP is providing you a static IP address, select “Use the following IP  address”.        Item Name  Description  Host Name  Input the host name of your computer here. This is optional  and only required if your ISP asks you to do so.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  IP Address  Input the IP address assigned by your ISP here.  Subnet Mask  Input the subnet mask assigned by your ISP here.  Default Gateway  Input the default gateway assigned by your ISP here. Some  ISPs may call this “Default Route”.  DNS Address  Select “Use the following IP address” if your ISP requires that  you do so.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  Enable Dual‐WAN  Check the “Enable Dual‐WAN Access” box if your ISP requires  Access  you to do so.  56 ...
  • Page 58   NOTE: These settings must be configured according to your Internet service. Please  contact your Internet service provider if you are not sure what to select.    Configure the “L2TP Settings” section.        Item Name  Description  User ID  Input the user name assigned by your ISP here.  Password  Input the password assigned by your ISP here.  L2TP Gateway  Input the L2TP gateway assigned by your ISP here.  MTU  Input the MTU value of your network connection here. If you  do not know, use the default value.  Connection Type  Please specify a connection type here. There are 3 options:    1. “Continuous” keeps the Internet connection alive all the  time.  2. “Connect on Demand” only connects to the Internet when  you initiate Internet connection.  3. “Manual” connects to the Internet only when the  “Connect” button on this page is clicked, and disconnects  when the “Disconnect” button is clicked.  Idle Time Out  Specify the amount of time the router waits before shutting  down an idle connection. This option is only available when  “Connect on Demand” is selected.           ...
  • Page 59 Click “Apply” to save the changes. After you have clicked “Apply”, you will see the  following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    58 ...

  • Page 60: Wisp

    3‐2‐6 WISP    If your Internet service provider is providing you Internet service wirelessly, select  “WISP”.        Item Name  Description  WISP  Enable or disable the WISP function.  ESSID  Input the name of your Internet service provider’s  wireless access point here.  Wireless Band  Set the wireless frequency range in accordance with  your Internet service provider’s requirements.  Channel Number  Select the channel number that corresponds to that of  your Internet service provider’s wireless access point.  Site Survey  Click “Select Site Survey” and a pop‐up window will  appear. All reachable wireless access points will be  shown in the window. Select a wireless access point  from the list, and click “Done” to establish a  connection. Clicking “Refresh” will renew the list.  Security Settings  Configure the security settings in accordance to your  Internet service provider’s requirements.                  59 ...
  • Page 61 Click “Apply” to save the changes. After you have clicked “Apply”, you will see the  following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    60 ...

  • Page 62: Lan

    3‐3 LAN    You can configure your local area network under “LAN”.        Refer to the following list for further instructions:    LAN IP        (See section 3‐3‐1)  DHCP Server      (See section 3‐3‐2)  Static DHCP Leases  (See section 3‐3‐3)      3‐3‐1 LAN IP    You can assign the LAN interface’s IP address under “LAN IP”.        Item Name  Description  IP Address  Assign the LAN interface’s IP address here.  Subnet Mask  Please input a subnet mask value for this network.  802.1d Spanning Tree  If you wish to activate the 802.1d spanning tree  function, select “Enabled”.  DHCP Server  If you wish to activate the DHCP server function,  select “Enabled”.  Lease Time  Select a lease time for the DHCP leases here. The ...
  • Page 63 If you are not sure what to fill, here are some recommended values:    IP Address: “192.168.1.254”  Subnet Mask: “255.255.255.0”  802.1d Spanning Tree: “Disabled”  DHCP Server: “Enabled”  Lease Time: “Two Weeks” or “Forever”    62 ...
  • Page 64 3‐3‐2 DHCP Server    You can set the range of IP address leases under “DHCP Server”.        Item Name  Description  Start IP  Enter the start IP address for the DHCP server’s IP    assignment.  End IP  Enter the end IP address for the DHCP server’s IP    assignment.  Domain Name  You can input a domain name for your network  (optional).  Default Gateway Address  You can assign a default gateway here (optional).    If you are not sure what to fill, here are some recommended values:    Start IP: “192.168.1.1”  End IP: “192.168.1.200”  Domain Name: (blank)  Default Gateway Address: (blank)  63 ...
  • Page 65 3‐3‐3 Static DHCP Leases    You can set the router to assign a static IP address to specified computers/devices  under “Static DHCP Leases”.        Item Name  Description  Enable Static DHCP  Check this box to enable the function.  Leases  MAC Address  Input the specified computer’s MAC address here.  IP Address  Assign a fixed IP address for the specified computer  here.  Add  After you have entered the MAC address and the IP  address, click “Add” to add the information to the  “Static DHCP Leases Table”.  Clear  Click “Clear” to clear the MAC address and IP  address fields.    All the assigned entries will be listed as follows:        64 ...
  • Page 66 Click “Apply” to save the changes. After you have clicked “Apply”, you will see the  following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    65 ...

  • Page 67: Ghz

    3‐4 2.4GHz    You can set up the 2.4GHz wireless LAN connection under “2.4GHz”.          3‐4‐1 Wireless Settings    Basic 2.4GHz wireless settings can be configured here.        This router can operate in 6 different modes:    AP: Wireless access point  Station‐Infrastructure: Acts as both wireless communication client and server  AP Bridge—Point to Point: Connects this router with another broadband router  AP Bridge—Point to Multi‐Point: Connects this router with up to 4 other  broadband routers  AP Bridge—WDS: Connects this router with up to 4 WDS‐capable broadband  routers  Universal Repeater: Repeats another wireless access point’s signal to extend its  wireless signal coverage  66 ...

  • Page 68: Ap Mode

    3‐4‐1‐1 AP Mode    The following settings will appear in “AP” mode:        Item Name  Description  Band  Select from one of the following options:    2.4GHz (B): Allows 802.11b wireless network clients  to connect to this router (maximum transfer rate  11Mbps).    2.4GHz (N): Allows 802.11n wireless network clients  to connect to this router (maximum transfer rate  300Mbps).    2.4GHz (B+G): Allows 802.11b and 802.11g wireless  network clients to connect to this router (maximum  transfer rate 11Mbps for 802.11b clients and 54Mbps  for 802.11g clients).    2.4GHz (G): Allows 802.11g wireless network clients  to connect to this router (maximum transfer rate  54Mbps).    2.4GHz (B+G+N): Allows 802.11b, 802.11g, and  802.11n wireless clients to connect to this router  (recommended).  ESSID  This is the name of your router. You can type any  alphanumerical character here (maximum 32  characters).  Channel Number  Select a channel from the dropdown menu. You can  67 ...
  • Page 69 select the channel of your preference (1 to 13).  Associated Clients  Click “Show Active Clients” for the list of all  connected wireless clients. Click “Refresh” in the  new window to renew the list, and click “Close” to  close the window.    Note: If you have a pop‐up blocker installed, you  may have to disable it, or set it to allow the pop‐up  window to show up.  Wireless Module  Select “Enable” to turn on the 2.4GHz wireless  signal and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.  68 ...

  • Page 70: Station-Infrastructure

    3‐4‐1‐2 Station‐Infrastructure    In “Station‐Infrastructure” mode, the router acts as both a wireless communication  client and a wireless communication server. The following settings will appear in  “Station‐Infrastructure” mode:        Item Name  Description  Band  Select from one of the following options:    2.4GHz (B): Allows 802.11b wireless network clients  to connect to this router (maximum transfer rate  11Mbps).    2.4GHz (N): Allows 802.11n wireless network clients  to connect to this router (maximum transfer rate  300Mbps).    2.4GHz (B+G): Allows 802.11b and 802.11g wireless  network clients to connect to this router (maximum  transfer rate 11Mbps for 802.11b clients and 54Mbps  for 802.11g clients).    2.4GHz (G): Allows 802.11g wireless network clients  to connect to this router (maximum transfer rate  54Mbps).    2.4GHz (B+G+N): Allows 802.11b, 802.11g, and  802.11n wireless clients to connect to this router  (recommended).  ESSID  This is the name of your router. You can type any  alphanumerical character here (maximum 32  characters).  69 ...
  • Page 71 Site Survey  Click “Select Site Survey” and a pop‐up window will  appear. All reachable wireless access points will be  shown in the window. Select a wireless access point  from the list, and click “Done” to establish a  connection. Clicking “Refresh” will renew the list.  Wireless Module  Select “Enable” to turn on the 2.4GHz wireless  signal and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    70 ...

  • Page 72: Ap Bridge-Point To Point

    3‐4‐1‐3 AP Bridge—Point to Point    “AP Bridge—Point to Point” mode connects this router to another router and allows all  the computers connected to the LAN ports of both routers to communicate with each  other.  Please note that when you select this mode, this broadband router will act as a wireless  bridge only. It will not accept other wireless clients. If you wish to use this function with a  wireless access point that supports WDS, please select “AP Bridge—WDS” mode.        Item Name  Description  Band  Select from one of the following options:    2.4GHz (B): Allows 802.11b wireless network clients  to connect to this router (maximum transfer rate  11Mbps).    2.4GHz (N): Allows 802.11n wireless network clients  to connect to this router (maximum transfer rate  300Mbps).    2.4GHz (B+G): Allows 802.11b and 802.11g wireless  network clients to connect to this router (maximum  transfer rate 11Mbps for 802.11b clients and 54Mbps  for 802.11g clients).    2.4GHz (G): Allows 802.11g wireless network clients  to connect to this router (maximum transfer rate  54Mbps).    2.4GHz (B+G+N): Allows 802.11b, 802.11g, and  802.11n wireless clients to connect to this router  (recommended).  71 ...
  • Page 73 Channel Number  Select a channel from the dropdown menu. Both  access points must use the same channel (1 to 13).  MAC Address 1  Input the MAC address of the wireless access point  with which you wish to connect.  Wireless Module  Select “Enable” to turn on the 2.4GHz wireless  signal and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    72 ...

  • Page 74: Ap Bridge-Point To Multi-Point

    3‐4‐1‐4 AP Bridge—Point to Multi‐Point    “AP Bridge—Point to Multi‐Point” mode connects this router to up to 4 other routers  and allows the computers connected to the LAN ports of every router to communicate with  each other.  Please note that when you select this mode, this broadband router will act as a wireless  bridge only. It will not accept other wireless clients. If you wish to use this function with a  wireless access point that supports WDS, please select “AP Bridge—WDS” mode.        Item Name  Description  Band  Select from one of the following options:    2.4GHz (B): Allows 802.11b wireless network clients  to connect to this router (maximum transfer rate  11Mbps).    2.4GHz (N): Allows 802.11n wireless network clients  to connect to this router (maximum transfer rate  300Mbps).    2.4GHz (B+G): Allows 802.11b and 802.11g wireless  network clients to connect to this router (maximum  transfer rate 11Mbps for 802.11b clients and 54Mbps  for 802.11g clients).    2.4GHz (G): Allows 802.11g wireless network clients  to connect to this router (maximum transfer rate  54Mbps).  73 ...
  • Page 75   2.4GHz (B+G+N): Allows 802.11b, 802.11g, and  802.11n wireless clients to connect to this router  (recommended).  Channel Number  Select a channel from the dropdown menu. All access  points must use the same channel (1 to 13).  MAC Address 1 to 4  Input the MAC addresses of the wireless access points  with which you wish to connect.  Wireless Module  Select “Enable” to turn on the 2.4GHz wireless  signal and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    74 ...

  • Page 76: Ap Bridge-Wds

    3‐4‐1‐5 AP Bridge—WDS    In “AP Bridge—WDS” mode, this broadband router acts as both a wireless  communication bridge and a wireless access point. This router can connect to up to 4  WDS‐compatible wireless access points and allows the computers connected every AP to  communicate with each other.        Item Name  Description  Band  Select from one of the following options:    2.4GHz (B): Allows 802.11b wireless network clients  to connect to this router (maximum transfer rate  11Mbps).    2.4GHz (N): Allows 802.11n wireless network clients  to connect to this router (maximum transfer rate  300Mbps).    2.4GHz (B+G): Allows 802.11b and 802.11g wireless  network clients to connect to this router (maximum  transfer rate 11Mbps for 802.11b clients and 54Mbps  for 802.11g clients).    2.4GHz (G): Allows 802.11g wireless network clients  to connect to this router (maximum transfer rate  54Mbps).  75 ...
  • Page 77   2.4GHz (B+G+N): Allows 802.11b, 802.11g, and  802.11n wireless clients to connect to this router  (recommended).  ESSID  This is the name of your router. You can type any  alphanumerical character here (maximum 32  characters).  Channel Number  Select a channel from the dropdown menu. All access  points must use the same channel (1 to 13).  Associated Clients  Click “Show Active Clients” for the list of all  connected wireless clients. Click “Refresh” in the  new window to renew the list, and click “Close” to  close the window.    Note: If you have a pop‐up blocker installed, you  may have to disable it, or set it to allow the pop‐up  window to show up.  MAC address 1 to 4  Input the MAC addresses of the wireless access points  with which you wish to connect.  Wireless Module  Select “Enable” to turn on the 2.4GHz wireless  signal and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    76 ...

  • Page 78: Universal Repeater

    3‐4‐1‐6 Universal Repeater    In “Universal Repeater” mode, this broadband router acts as a wireless signal repeater  to extend the wireless coverage of the specified wireless access point.        Item Name  Description  Band  Select from one of the following options:    2.4GHz (B): Allows 802.11b wireless network clients  to connect to this router (maximum transfer rate  11Mbps).    2.4GHz (N): Allows 802.11n wireless network clients  to connect to this router (maximum transfer rate  300Mbps).    2.4GHz (B+G): Allows 802.11b and 802.11g wireless  network clients to connect to this router (maximum  transfer rate 11Mbps for 802.11b clients and 54Mbps  for 802.11g clients).    2.4GHz (G): Allows 802.11g wireless network clients  to connect to this router (maximum transfer rate  54Mbps).    2.4GHz (B+G+N): Allows 802.11b, 802.11g, and  802.11n wireless clients to connect to this router  (recommended).  77 ...
  • Page 79 ESSID  This is the name of your router. You can type any  alphanumerical character here (maximum 32  characters).  Channel Number  Select a channel from the dropdown menu. All access  points must use the same channel (1 to 13).  Associated Clients  Click “Show Active Clients” for the list of all  connected wireless clients. Click “Refresh” in the  new window to renew the list, and click “Close” to  close the window.    Note: If you have a pop‐up blocker installed, you  may have to disable it, or set it to allow the pop‐up  window to show up.  Root AP SSID  Input the SSID of the wireless access point with  which you wish to connect.  Site Survey  Click “Select Site Survey” and a pop‐up window will  appear. All reachable wireless access points will be  shown in the window. Select a wireless access point  from the list, and click “Done” to establish a  connection. Clicking “Refresh” will renew the list.  Wireless Module  Select “Enable” to turn on the 2.4GHz wireless  signal and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    78 ...

  • Page 80: Security Settings

    3‐4‐2 Security Settings    Advanced security settings are available in certain modes to enhance connection  security.          3‐4‐2‐1 Disabled      Connection encryption is disabled under this mode (not recommended).      3‐4‐2‐2 WEP    Selecting “WEP” enables WEP (Wired Equivalent Privacy) encryption.        Item Name  Description  Key Length  Two types of key lengths are available: 64‐bit and  128‐bit.  Key Format  Two types of key formats are available: ASCII and Hex. The number of characters your encryption key can  use will be shown here.  Encryption Key  Input an encryption key here. In “ASCII” mode, you  can use any alphanumerical character (0‐9, a‐z, and  A‐Z). In “Hex” mode, you can use 0‐9, a‐f, and A‐F.  Enable 802.1x  Check this box to enable the 802.1x authentication  79 ...
  • Page 81 Authentication  function. You need a RADIUS server to perform 802.1x  authentication.  RADIUS Server IP address  Input the RADIUS server’s IP address here.  RADIUS Server Port  Input the RADIUS server port here. Generally, it is  “1812”.  RADIUS Server Password  Input the password of the RADIUS server here.      Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    80 ...

  • Page 82: Wpa Pre-Shared Key

    3‐4‐2‐3 WPA Pre‐Shared Key    WPA (Wi‐Fi Protected Access) is a safer encryption mode than WEP (recommended).        Item Name  Description  WPA Unicast Cipher Suite  Please select a WPA cipher suite supported by your  wireless client. Available options are “WPA (TKIP)”,  “WPA2 (AES)”, and “WPA2 Mixed”.  Pre‐Shared Key Format  Select a pre‐shared key format here. “Passphrase”  allows you to use 8 or more alphanumerical  characters (up to 63). “Hex” allows you to use up to  64 characters within the ranges of 0‐9, a‐f, and A‐F.  Pre‐shared Key  Input the WPA key here.      Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    81 ...

  • Page 83: Wpa Radius

    3‐4‐2‐4 WPA RADIUS    If you have a RADIUS server on your local network, you can authenticate wireless  clients via the RADIUS server’s user database.        Item Name  Description  WPA Unicast Cipher Suite  Please select a WPA cipher suite supported by your  wireless client. Available options are “WPA (TKIP)”,  “WPA2 (AES)”, and “WPA2 Mixed”.  RADIUS Server IP address  Input the RADIUS server’s IP address here.  RADIUS Server Port  Input the RADIUS server port here. Generally, it is  “1812”.  RADIUS Server Password  Input the password of the RADIUS server here.      Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.  82 ...

  • Page 84: Mac Address Filtering

    3‐4‐3 MAC Address Filtering    This function will help you prevent unauthorized users from connecting to your  wireless router. Only those wireless devices whose MAC address matches the ones you  have assigned here can gain access to your wireless router. Up to 20 MAC addresses can be  assigned.  To enable MAC address filtering, check the “Enable Wireless Access Control” box.        Item Name  Description  MAC Address  Input the MAC address you wish to add here.  Comment  You can input up to 16 alphanumerical characters  describing the MAC address here (optional).  Add  Click “Add” to add the MAC address and associated  comment to the MAC address list.  Clear  Click “Clear” to remove everything in the MAC  address and comment fields.      All MAC address entries will be listed in the following table:        To delete one or more entries, please check the box of the corresponding entry (under  “Select”), and click “Delete Selected”. If you wish to delete all the entries, click “Delete All”.      83 ...
  • Page 85 Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.  84 ...

  • Page 86: Wps (Wi-Fi Protected Setup) Settings

    3‐4‐4 WPS (Wi‐Fi Protected Setup) Settings    WPS (Wi‐Fi Protected Setup) is a convenient way to establish a secure connection  between this broadband router and WPS‐compatible wireless clients.        Item Name  Description  Enable WPS  Check this box to enable the WPS function.  WPS Status  The status of the WPS configuration is displayed here. Self PIN Code  This router’s WPS PIN code is displayed here.  SSID  This router’s SSID is displayed here.  Authentication Mode  This router’s wireless security authentication mode is  displayed here.  Passphrase Key  The WPA passphrase key is displayed as asterisk here. Config Mode  Select this router’s WPS configuration role here.    Registrar: This broadband router will act as the WPS  registrar and wait for the wireless client’s WPS  configuration request.    Enrollee: This broadband router will act as the WPS  enrollee and send WPS configuration requests to  other WPS registrars.  Configure via Push‐Button  Click “Start PBC” to start push‐button WPS  configuration. You can also use the “WPS/Reset”  button located at the back of this router.  Configure via Client PIN  Input the WPS‐enabled wireless client’s PIN code and  Code  click “Start PIN” to establish a WPS connection.  85 ...

  • Page 87: 5Ghz

    3‐5 5GHz    You can set up the 5GHz wireless LAN connection under “5GHz”.          3‐5‐1 Wireless Settings    Basic 5GHz wireless settings can be configured here.        This router can operate in 6 different modes:    AP: Wireless access point  Station‐Infrastructure: Acts as both wireless communication client and server  AP Bridge—Point to Point: Connects this router with another broadband router  AP Bridge—Point to Multi‐Point: Connects this router with up to 4 other  broadband routers  AP Bridge—WDS: Connects this router with up to 4 WDS‐capable broadband  routers  Universal Repeater: Repeats another wireless access point’s signal to extend its  wireless signal coverage  86 ...

  • Page 88: Ap Mode

    3‐5‐1‐1 AP Mode    The following settings will appear in “AP” mode:        Item Name  Description  Band  Select from one of the following options:    5GHz (A): Allows 802.11a wireless network clients to  connect to this router.    5GHz (N): Allows 802.11n wireless network clients to  connect to this router (maximum transfer rate  300Mbps).    5GHz (A+N): Allows 802.11a and 802.11n wireless  network clients to connect to this router  (recommended).  ESSID  This is the name of your router. You can type any  alphanumerical character here (maximum 32  characters).  Channel Number  Select a channel from the dropdown menu. You can  select the channel of your preference (1 to 140).  Associated Clients  Click “Show Active Clients” for the list of all  connected wireless clients. Click “Refresh” in the  new window to renew the list, and click “Close” to  close the window.    Note: If you have a pop‐up blocker installed, you  may have to disable it, or set it to allow the pop‐up  window to show up.  87 ...
  • Page 89 Wireless Module  Select “Enable” to turn on the 5GHz wireless signal  and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.  88 ...

  • Page 90: Station-Infrastructure

    3‐5‐1‐2 Station‐Infrastructure    In “Station‐Infrastructure” mode, the router acts as both a wireless communication  client and a wireless communication server. The following settings will appear in  station‐infrastructure mode:        Item Name  Description  Band  Select from one of the following options:    5GHz (A): Allows 802.11a wireless network clients to  connect to this router.    5GHz (N): Allows 802.11n wireless network clients to  connect to this router (maximum transfer rate  300Mbps).    5GHz (A+N): Allows 802.11a and 802.11n wireless  network clients to connect to this router  (recommended).  ESSID  This is the name of your router. You can type any  alphanumerical character here (maximum 32  characters).  Site Survey  Click “Select Site Survey” and a pop‐up window will  appear. All reachable wireless access points will be  shown in the window. Select a wireless access point  from the list, and click “Done” to establish a  connection. Clicking “Refresh” will renew the list.  Wireless Module  Select “Enable” to turn on the 5GHz wireless signal  and select “Disable” to turn it off.    89 ...
  • Page 91 Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    90 ...

  • Page 92: Ap Bridge-Point To Point

    3‐5‐1‐3 AP Bridge—Point to Point    “AP Bridge—Point to Point” mode connects this router to another router and allows all  the computers connected to the LAN ports of both routers to communicate with each  other.  Please note that when you select this mode, this broadband router will act as a wireless  bridge only. It will not accept other wireless clients. If you wish to use this function with a  wireless access point that supports WDS, please select “AP Bridge—WDS” mode.        Item Name  Description  Band  Select from one of the following options:    5GHz (A): Allows 802.11a wireless network clients to  connect to this router.    5GHz (N): Allows 802.11n wireless network clients to  connect to this router (maximum transfer rate  300Mbps).    5GHz (A+N): Allows 802.11a and 802.11n wireless  network clients to connect to this router  (recommended).  Channel Number  Select a channel from the dropdown menu. Both  access points must use the same channel (1 to 140).  MAC Address 1  Input the MAC address of the wireless access point  with which you wish to connect.  Wireless Module  Select “Enable” to turn on the 5GHz wireless signal  and select “Disable” to turn it off.        91 ...
  • Page 93 Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    92 ...

  • Page 94: Ap Bridge-Point To Multi-Point

    3‐5‐1‐4 AP Bridge—Point to Multi‐Point    “AP Bridge—Point to Multi‐Point” mode connects this router to up to 4 other routers  and allows the computers connected to the LAN ports of every router to communicate with  each other.  Please note that when you select this mode, this broadband router will act as a wireless  bridge only. It will not accept other wireless clients. If you wish to use this function with a  wireless access point that supports WDS, please select “AP Bridge—WDS” mode.        Item Name  Description  Band  Select from one of the following options:    5GHz (A): Allows 802.11a wireless network clients to  connect to this router.    5GHz (N): Allows 802.11n wireless network clients to  connect to this router (maximum transfer rate  300Mbps).    5GHz (A+N): Allows 802.11a and 802.11n wireless  network clients to connect to this router  (recommended).  Channel Number  Select a channel from the dropdown menu. All access  points must use the same channel (1 to 140).  MAC Address 1 to 4  Input the MAC addresses of the wireless access points  with which you wish to connect.  Wireless Module  Select “Enable” to turn on the 5GHz wireless signal  and select “Disable” to turn it off.    93 ...
  • Page 95 Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    94 ...

  • Page 96: Ap Bridge-Wds

    3‐5‐1‐5 AP Bridge—WDS    In “AP Bridge—WDS” mode, this broadband router acts as both a wireless  communication bridge and a wireless access point. This router can connect to up to 4  WDS‐compatible wireless access points and allows the computers connected every AP to  communicate with each other.        Item Name  Description  Band  Select from one of the following options:    5GHz (A): Allows 802.11a wireless network clients to  connect to this router.    5GHz (N): Allows 802.11n wireless network clients to  connect to this router (maximum transfer rate  300Mbps).    5GHz (A+N): Allows 802.11a and 802.11n wireless  network clients to connect to this router  (recommended).  ESSID  This is the name of your router. You can type any  alphanumerical character here (maximum 32  characters).  Channel Number  Select a channel from the dropdown menu. All access  points must use the same channel (1 to 140).  Associated Clients  Click “Show Active Clients” for the list of all  95 ...
  • Page 97 connected wireless clients. Click “Refresh” in the  new window to renew the list, and click “Close” to  close the window.    Note: If you have a pop‐up blocker installed, you  may have to disable it, or set it to allow the pop‐up  window to show up.  MAC address 1 to 4  Input the MAC addresses of the wireless access points  with which you wish to connect.  Wireless Module  Select “Enable” to turn on the 5GHz wireless signal  and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    96 ...

  • Page 98: Universal Repeater

    3‐5‐1‐6 Universal Repeater    In “Universal Repeater” mode, this broadband router acts as a wireless signal repeater  to extend the wireless coverage of the specified wireless access point.        Item Name  Description  Band  Select from one of the following options:    5GHz (A): Allows 802.11a wireless network clients to  connect to this router.    5GHz (N): Allows 802.11n wireless network clients to  connect to this router (maximum transfer rate  300Mbps).    5GHz (A+N): Allows 802.11a and 802.11n wireless  network clients to connect to this router  (recommended).  ESSID  This is the name of your router. You can type any  alphanumerical character here (maximum 32  characters).  Channel Number  Select a channel from the dropdown menu. All access  points must use the same channel (1 to 140).  Associated Clients  Click “Show Active Clients” for the list of all  connected wireless clients. Click “Refresh” in the  new window to renew the list, and click “Close” to  close the window.    97 ...
  • Page 99 Note: If you have a pop‐up blocker installed, you  may have to disable it, or set it to allow the pop‐up  window to show up.  Root AP SSID  Input the SSID of the wireless access point with  which you wish to connect.  Site Survey  Click “Select Site Survey” and a pop‐up window will  appear. All reachable wireless access points will be  shown in the window. Select a wireless access point  from the list, and click “Done” to establish a  connection. Clicking “Refresh” will renew the list.  Wireless Module  Select “Enable” to turn on the 5GHz wireless signal  and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    98 ...

  • Page 100: Security Settings

    3‐5‐2 Security Settings    Advanced security settings are available in certain modes to enhance connection  security.          3‐5‐2‐1 Disabled      Connection encryption is disabled under this mode (not recommended).      3‐5‐2‐2 WEP    Selecting “WEP” enables WEP (Wired Equivalent Privacy) encryption.        Item Name  Description  Key Length  Two types of key lengths are available: 64‐bit and  128‐bit.  Key Format  Two types of key formats are available: ASCII and Hex. The number of characters your encryption key can  use will be shown here.  Encryption Key  Input an encryption key here. In “ASCII” mode, you  can use any alphanumerical character (0‐9, a‐z, and  A‐Z). In “Hex” mode, you can use 0‐9, a‐f, and A‐F.  Enable 802.1x  Check this box to enable the 802.1x authentication  99 ...
  • Page 101 Authentication  function. You need a RADIUS server to perform 802.1x  authentication.  RADIUS Server IP address  Input the RADIUS server’s IP address here.  RADIUS Server Port  Input the RADIUS server port here. Generally, it is  “1812”.  RADIUS Server Password  Input the password of the RADIUS server here.      Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    100 ...

  • Page 102: Wpa Pre-Shared Key

    3‐5‐2‐3 WPA Pre‐Shared Key    WPA (Wi‐Fi Protected Access) is a safer encryption mode than WEP (recommended).        Item Name  Description  WPA Unicast Cipher Suite  Please select a WPA cipher suite supported by your  wireless client. Available options are “WPA (TKIP)”,  “WPA2 (AES)”, and “WPA2 Mixed”.  Pre‐Shared Key Format  Select a pre‐shared key format here. “Passphrase”  allows you to use 8 or more alphanumerical  characters (up to 63). “Hex” allows you to use up to  64 characters within the ranges of 0‐9, a‐f, and A‐F.  Pre‐shared Key  Input the WPA key here.      Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    101 ...

  • Page 103: Wpa Radius

    3‐5‐2‐4 WPA RADIUS    If you have a RADIUS server on your local network, you can authenticate wireless  clients via the RADIUS server’s user database.        Item Name  Description  WPA Unicast Cipher Suite  Please select a WPA cipher suite supported by your  wireless client. Available options are “WPA (TKIP)”,  “WPA2 (AES)”, and “WPA2 Mixed”.  RADIUS Server IP address  Input the RADIUS server’s IP address here.  RADIUS Server Port  Input the RADIUS server port here. Generally, it is  “1812”.  RADIUS Server Password  Input the password of the RADIUS server here.      Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.  102 ...

  • Page 104: Mac Address Filtering

    3‐5‐3 MAC Address Filtering    This function will help you prevent unauthorized users from connecting to your  wireless router. Only those wireless devices whose MAC address matches the ones you  have assigned here can gain access to your wireless router. Up to 20 MAC addresses can be  assigned.  To enable MAC address filtering, check the “Enable Wireless Access Control” box.        Item Name  Description  MAC Address  Input the MAC address you wish to add here.  Comment  You can input up to 16 alphanumerical characters  describing the MAC address here (optional).  Add  Click “Add” to add the MAC address and associated  comment to the MAC address list.  Clear  Click “Clear” to remove everything in the MAC  address and comment fields.      All MAC address entries will be listed in the following table:        To delete one or more entries, please check the box of the corresponding entry (under  “Select”), and click “Delete Selected”. If you wish to delete all the entries, click “Delete All”.      103 ...
  • Page 105 Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.  104 ...

  • Page 106: Wps (Wi-Fi Protected Setup) Settings

    3‐5‐4 WPS (Wi‐Fi Protected Setup) Settings    WPS (Wi‐Fi Protected Setup) is a convenient way to establish a secure connection  between this broadband router and WPS‐compatible wireless clients.        Item Name  Description  Enable WPS  Check this box to enable the WPS function.  WPS Status  The status of the WPS configuration is displayed here. Self PIN Code  This router’s WPS PIN code is displayed here.  SSID  This router’s SSID is displayed here.  Authentication Mode  This router’s wireless security authentication mode is  displayed here.  Passphrase Key  The WPA passphrase key is displayed as asterisk here. Config Mode  Select this router’s WPS configuration role here.    Registrar: This broadband router will act as the WPS  registrar and wait for the wireless client’s WPS  configuration request.    Enrollee: This broadband router will act as the WPS  enrollee and send WPS configuration requests to  other WPS registrars.  Configure via Push‐Button  Click “Start PBC” to start push‐button WPS  configuration. You can also use the “WPS/Reset”  button located at the back of this router.  Configure via Client PIN  Input the WPS‐enabled wireless client’s PIN code and  Code  click “Start PIN” to establish a WPS connection.  105 ...

  • Page 107: Advance Settings

    3‐6 Advance Settings    You can configure such advanced networking functions like QoS, DDNS, port forwarding,  and DMZ under “Advanced Settings”.        106 ...

  • Page 108: Qos

    3‐6‐1 QoS    Quality of service provides an efficient way for computers on the network to share the  internet bandwidth with a promised quality of internet service. Without QoS, all computers  and devices on the network will compete with each other to get internet bandwidth, and  some applications which require guaranteed bandwidth (like video streaming and network  telephone) will be affected, therefore an unpleasing result will occur, like the interruption  of video / audio transfer.      With this function, you can limit the maximum bandwidth or give a guaranteed bandwidth  for a specific computer, to avoid said unpleasing result from happening.    3‐6‐1‐1 Basic QoS Settings          107 ...
  • Page 109 Here are descriptions of every setup items:    Item Name  Description  Enable QoS  Check this box to enable QoS function, uncheck  it to disable QoS.  Total Download  You can set the limit of total download  Bandwidth  bandwidth in kbits. To disable download  bandwidth limitation, input ‘0’ here.  Total Upload  You can set the limit of total upload bandwidth  Bandwidth  in kbits. To disable upload bandwidth  limitation, input ‘0’ here.  Rule Name  Input a name for this QoS rule for identification  purpose. This name should be unique and not  the same with others.        Bandwidth  Set the speed limitation for this QoS rule:                            (1)              (2)                  (3)   ...
  • Page 110 rule. If only one port is involved, input a single  number here (1 to 65535); if multiple ports are  involved, input starting / ending port number in  x‐y format (like 10‐20).  Traffic Type  If you’re creating a QoS rule for a specific type  of traffic, you can select it from this menu and  you don’t have to input port range above.  Protocol  Select the protocol type here (TCP or UDP).  Add  Click ‘add’ button to add a new QoS rule  (detailed instructions will be given below).  Reset  If you want to erase all values you just entered.  Click ‘Reset’  Edit  If you want to modify the content of a specific  rule, please check the ‘select’ box of the rule  you want to edit, then click ‘Edit’ button. Only  one rule should be selected a time!    Delete Selected  You can delete selected rules by clicking this  button. You can select one or more rules to  delete by check the ‘select’ the box of the  rule(s) you want to delete a time. If the QoS  table is empty, this button will be grayed out  and cannot be clicked.  Delete All  By clicking this button, you can delete all rules  currently listed in the QoS table. If the QoS  table is empty, this button will be grayed out  and cannot be clicked.  Move Up  Move selected rule up. First QoS rule will be  proceed first, so you can move higher priority  rules up.  Move Down  Move selected rule down.   ...
  • Page 111 and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  110 ...

  • Page 112: Ddns

    3‐6‐2 DDNS    DDNS (Dynamic DNS) is a IP‐to‐Hostname mapping service for those Internet users who  don’t have a static (fixed) IP address. It will be a problem when such user wants to provide  services to other users on Internet, because their IP address will vary every time when  connected to Internet, and other user will not be able to know the IP address they’re using  at a certain time.    This router supports DDNS service of following service providers:    3322 (http://www.3322.org/)  DHS (http://www.dhs.org)  DynDNS (http://www.dyndns.org/)  ODS (http://ods.org)  TZO (http://www.tzo.com/)  GnuDIP (http://gnudip2.sourceforge.net/)  DyNS (http://www.dyns.cx/)  ZoneEdit (http://www.zoneedit.com)  DHIS (http://www.dhis.org/)  CyberGate (http://cybergate.planex.co.jp/ddns/)    Please go to one of DDNS service provider’s webpage listed above, and get a free DDNS  account by the instructions given on their webpage. After that, you can use the DDNS page  to setup DDNS parameters to use DDNS service:      111 ...
  • Page 113 Here are descriptions of every setup items:    Item Name  Description  Dynamic DNS  If you want to enable DDNS function, please  select ‘Enabled’; otherwise please select  ‘Disabled’  Provider    Select your DDNS service provider here.  Domain Name  Input the domain name you’ve obtained from  DDNS service provider.  Account / E‐Mail  Input account or email of DDNS registration.  Password / Key  Input DDNS service password or key.    If your DDNS provider is ‘DHIS’, the settings will be different:        Here are descriptions of every setup items:    Item Name  Description  HostID  Please input the HostID you applied during  DHIS registration.  ISAddr  Please input the ISAddr you applied during  DHIS registration.  Authentication Type  Please select the DHIS user authentication  type from dropdown menu: password or QRC.  HostPass  Please input the HostID you applied during  DHIS registration.    (This field will appear only when ...
  • Page 114   When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 60 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  113 ...

  • Page 115: Port Forwarding

    3‐6‐3 Port Forwarding    This function allows you to redirect a single port or consecutive ports of Internet IP address  to the same port of the IP address on local network. The port number(s) of Internet IP  address and private IP address (the IP address on local network) must be the same.      If the port number of Internet IP address and private IP address is different, please use  ‘Virtual Server’ function.    The port forwarding setting page looks like this:        Here are descriptions of every setup items:    Item Name  Description  Enable Port  Check this box to enable port forwarding, and  Forwarding  uncheck this box to disable port forwarding.  Private IP  Input the IP address of the computer on local  network which provides internet service.  Computer name  All computer names found by this broadband  router on local network will be listed here. You  can select the computer name and click ‘<<’  button to add selected computer’s IP address  to ‘Private IP’ field.      Please note that this list may not be able to list  all computers on your local network.  Type  Select the type of connection, TCP or UDP. If  you’re not sure, please select ‘Both’.  Port Range  Input the starting port number in the left field,  and input the ending port number in the right ...
  • Page 116 Add  Add the mapping to port forwarding table.  Reset  Remove all inputted values.    All existing URLs will be displayed in ‘Current URL Blocking Table’:        If you want to delete a specific port forwarding entry, check the ‘select’ box of the port  forwarding entry you want to delete, then click ‘Delete Selected’ button. (You can select  more than one port forwarding entries). If you want to delete all port forwarding entries  listed here, please click ‘Delete All’ button or you can also click ‘Reset’ button to unselect all  port forwarding entries.    When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:          Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 60 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  115 ...

  • Page 117: Dmz

    3‐6‐4 DMZ    Demilitarized Zone (DMZ) is a special area in your local network. This area resides in local  network, and all computers in this area uses private IP address, too. But these private IP  addresses are mapped to a certain Internet IP address, so other people on Internet can fully  access those computers in DMZ.    The DMZ setting page looks like this:        Here are descriptions of every setup items:    Item Name  Description  Enable DMZ  Check this box to enable DMZ function,  uncheck this box to disable DMZ function.  Public IP address  You can select ‘Dynamic IP’ or ‘Static IP’ here.  If you select ‘Dynamic IP’, you have to select  an Internet connection session from  dropdown menu; if you select ‘Static IP’,  please input the IP address that you want to  map to a specific private IP address.  Client PC IP address  Please input the private IP address that the  Internet IP address will be mapped to.  Type  Select the type of connection, TCP or UDP. If  you’re not sure, please select ‘Both’.  Port Range  Input the starting port number in the left field,  and input the ending port number in the right  field. If you only want to redirect a single port  number, just fill the port number in the left  field.  Comment  Please input any text to describe this mapping,  up to 16 alphanumerical characters.  Add ...
  • Page 118 NOTE: Please note that every public IP address can be mapped to a single Client PC IP  address only.    All existing DMZ entries will be displayed in ‘Current DMZ Table’:        If you want to delete a specific DMZ entry, check the ‘select’ box of the DMZ entry you want  to delete, then click ‘Delete Selected’ button. (You can select more than one DMZ entries).  If you want to delete all DMZ entries listed here, please click ‘Delete All’ button or you can  also click ‘Reset’ button to unselect all DMZ entries.    When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:          Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 60 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  117 ...

  • Page 119: Nat

    3‐7 NAT    Network address translations solve the problem if sharing a single IP address to multiple  computers. Without NAT, all computers must be assigned with a valid Internet IP address to  get connected to Internet, but Internet service providers only provide very few IP addresses  to every user. Therefore it’s necessary to use NAT technology to share a single Internet IP  address to multiple computers on local network, so everyone can get connected to  Internet.      This broadband router supports four types of NAT functions, and the instructions of these  functions will be given below.  118 ...
  • Page 120 3‐7‐1 Virtual Server    This function allows you to redirect a port on Internet IP address (on WAN port) to a  specified port of an IP address on local network, so you can setup an Internet service on the  computer on local network, without exposing it on Internet directly. You can also build  many sets of port redirection, to provide many different Internet services on different local  computers via a single Internet IP address.      119 ...

  • Page 121: Virtual Server

    Here are descriptions of every setup items:    Item Name  Description  Enable Virtual Server  Check this box to enable virtual server, and  uncheck this box to disable virtual server.  Private IP  Input the IP address of the computer which  provides Internet service.  Computer name  All computer names found by this broadband  router on local network will be listed here. You  can select the computer name and click ‘<<’  button to add selected computer’s IP address  to ‘Private IP’ field.      Please note that this list may not be able to list  all computers on your local network.  Private Port  Input the port number of the IP address which  provides Internet service.  Type  Select the type of connection, TCP or UDP. If  you’re not sure, please select ‘Both’  Public Port  Please select the port number of Internet IP  address which will be redirected to the port  number of local IP address defined above.  Comment  Please input any text to describe this mapping,  up to 16 alphanumerical characters.  Add  Add the mapping to virtual server table.  Reset  Remove all inputted values.    All existing virtual server mappings will be displayed in this page. To delete one or more  mappings, check the box of the mapping, then click ‘Delete Selected’ button to remove the  mapping. To delete all existing mappings, click ‘Delete All’ button. If you want to uncheck all ...
  • Page 122 When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 60 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  121 ...

  • Page 123: Special Applications

    3‐7‐2 Special Applications    Some applications require more than one connection a time; these applications won’t work  with simple NAT rules. In order to make these applications work, you can use this function  to let these applications work.        Here are descriptions of every setup items:    Item Name  Description  Enable    Check this box to enable support for special  applications, and uncheck this box to disable  this support.  IP Address  Input the IP address of the computer which is  going to use the special application.  Computer name  All computer names found by this broadband  router on local network will be listed here. You  can select the computer name and click ‘<<’  button to add selected computer’s IP address  to ‘IP Address’ field.      Please note that this list may not be able to list  all computers on your local network.  TCP Port to Open  Input the TCP port number required by the  special application, the port number can be a  single value, or a range (like 20‐50). If you  need to input more than one port number and  they’re not contiguous, list all port numbers  here and separate them by comma ( , ). If the  application does not use TCP port, leave it  blank.  UDP Port to Open  Input the UDP port number required by the ...
  • Page 124 single value, or a range (like 20‐50). If you  need to input more than one port number and  they’re not contiguous, list all port numbers  here and separate them by comma ( , ). If the  application does not use UDP port, leave it  blank.  Comment  You can input any text here to help you  remember the purpose of this item. This is  optional.    Select Game  This router comes with a numerous port  mapping settings of network games. If the  game you wish to set is listed here, you can  select it from dropdown menu.      After a game is selected, click ‘Add’ (the one  next to ‘Select Game’ dropdown list) to add  the connection parameters to all respective  fields.  Add  Click this button to add a new port mapping  rule to special applications table.  Reset  Click this button to remove all values in every  field.    All existing special application mappings will be displayed in this page. To delete one or  more mappings, check the box of the mapping, then click ‘Delete Selected’ button to  remove the mapping. To delete all existing mappings, click ‘Delete All’ button. If you want  to uncheck all boxes, click ‘Reset’.    123 ...
  • Page 125 When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 60 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  124 ...

  • Page 126: Upnp Settings

    3‐7‐3 UPnP Settings    BR‐6475nD broadband router supports UPnP (universal plug‐and‐play), which allows other  network devices to communicate with this broadband router to exchange information  about network capability for intercommunication.          After you made your choice, please click ‘Apply’ button:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 60 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  125 ...

  • Page 127: Alg Settings  1

    3‐7‐4 ALG Settings    ALG (Application Layer Gateway) is a kind of network connection ability support for specific  network applications like game and instant online chat. Without ALG support, these  applications will not be able to communicate with their server when working with  BR‐6475nD broadband router.        All applications that require ALG support and compatible with this broadband router is  listed here. You can check all applications you will use on local computer. After you made  your choice, please click ‘Apply’ button:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 60 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  126 ...

  • Page 128: Static Routing

    3‐7‐5 Static Routing    In most cases, all your computers on local network will use default gateway (generally  provided by your ISP) to access servers on Internet. However, if you have preferred network  route you wish to redirect network traffic, you can use this function to create dedicated  route for specific network destination and bypass default gateway.    Most users will not require this function to access Internet.        Here are descriptions of every setup items:    Item Name  Description  Enable Static Routing  Enable static routing function.  Destination LAN IP  Input destination network’s address here.  Subnet Mask  Input the subnet mask of destination network  here.  Default Gateway  Input the IP address of the gateway which  leads to this network here.  Hop Count  Input the hop count (the distance between  destination network and this broadband  router) here.  Interface  Input the interface which leads to destination  network.  Add  Click to add this static route policy to static  route table.  Reset  Click to clear all inputted texts.    127 ...
  • Page 129 If you want to delete a specific static route entry, check the ‘select’ box of the static route  entry you want to delete, then click ‘Delete Selected’ button. (You can select more than one  static route entries). If you want to delete all static route entries listed here, please click  ‘Delete All’ button or you can also click ‘Reset’ button to unselect all static route entries.    When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:          Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 60 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  128 ...

  • Page 130: Firewall

    3‐8 Firewall    You can configure the firewall functions under “Firewall” to protect your network and  computer.    3‐8‐1 Access Control    You can also allow or deny computers with certain MAC addresses access to the  network.    MAC Filtering: Deny or allow access based on MAC address of client computer        Item Name  Description  Enable MAC Filtering  Check this box to enable MAC address based filtering,  and please select ‘Deny’ or ‘Allow’ to decide the  behavior of MAC filtering table. If you select deny, all  MAC addresses listed in filtering table will be denied  from connecting Internet; if you select allow, only  MAC addresses listed in filtering table will be able to  connect to Internet.  Client PC MAC address  Please input the MAC address of computer or  network device here, dash ( ‐ ) or colon ( : ) are not  required. (i.e. If the MAC address label of your  wireless device indicates ‘aa‐bb‐cc‐dd‐ee‐ff’ or  ‘aa:bb:cc:dd:ee:ff’, just input ‘aabbccddeeff’  Computer Name  All computer names found by this broadband router  on local network will be listed here. You can select the  computer name and click ‘<<’ button to add selected  computer’s IP address to ‘Private IP’ field.      Please note that this list may not be able to list all  computers on your local network. If you think some  computer doesn’t appear in the list, select ‘Refresh’  and this broadband router will rescan for all ...
  • Page 131 Comment  You can input any text here as the comment of this  MAC address, like ‘ROOM 2A Computer’ or anything.  You can input up to 16 alphanumerical characters  here. This is optional and you can leave it blank,  however, it’s recommended to use this field to write a  comment for every MAC addresses as a memory aid.  Add  Click ‘Add’ button to add the MAC address and  associated comment to the MAC address filtering  table.    Reset  Remove all inputted values.    All MAC address entries will be listed in this page:        To delete one or more entries listed here, please check the box of the mapping entry  (under ‘Select’), and click ‘Delete Selected’ button.      If you wish to delete all mapping entries, click ‘Delete All’ button. To deselect all checked  boxes, click ‘Reset’ button.    You can restrict computers in the network from accessing specified websites or from using  specified applications with access control.    If you wish to use IP address‐based filtering, please use ‘IP Filtering Table’ in this page:        Please check ‘Enable IP Filtering Table’ box first, and select ‘Deny’ or ‘Allow’ to decide the  behavior of IP filtering table (Deny the access of IP addresses in the list, or allow the access  of IP addresses in the list). You have to click ‘Add PC’ button to add a new IP address to the  list:    130 ...
  • Page 132     Item Name  Description  Client PC Description  Please input any text to describe this IP address, up to  16 alphanumerical characters.  Client PC IP address  Please input the starting IP address in the left field,  and input the end IP address in the right field to  define a range of IP addresses, or just input the IP  address in the left field to define a single IP address.    You also have to select the type of Internet services that will be applied to this access  control rule from the list:        You can select multiple services here. If you wish to deny or allow all services of certain IP  address(es), please select both ‘TCP’ and ‘UDP’.    If the service you wish to deny or allow is not listed, you can use ‘User Define Service’ table  to add a new service of your own:    131 ...
  • Page 133     Item Name  Description  Protocol  Please select the protocol type of this service: TCP or  UDP, or ‘Both’.  Port Range  Please input the port range if this service. For a single  port number, just input the number of service port  (like ‘110’).      If this service consists multiple continuous ports, you  can input ‘110‐120’ for port number 110 to 120,  or ’110,115,120’ for port number 110, 115, and 120.    Click ‘Add’ to add this IP address restriction rule to the list (and back to previous page), or  click ‘Reset’ to clear all texts in every field.  When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 60 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  132 ...

  • Page 134: Url Blocking

    3‐8‐2 URL Blocking    If you want to prevent computers in local network from accessing certain website (like  pornography, violence, or anything you want to block), you can use this function to stop  computers in local network from accessing the site you defined here.    This function is useful for parents and company managers.        Here are descriptions of every setup items:    Item Name  Description  Enable URL Blocking  Check this box to enforce URL Blocking,  uncheck it to disable URL Blocking.  URL/Keyword  Input the URL (host name or IP address of  website, like http://www.blocked‐site.com or  http://11.22.33.44), or the keyword which is  contained in URL (like pornography, cartoon,  stock, or anything).  Add  Click ‘Add’ button to add the URL / keyword to  the URL / Keyword filtering table.  Reset  Click ‘Reset’ to remove the value you inputted  in URL/Keyword field.    All existing URLs will be displayed in ‘Current URL Blocking Table’:        If you want to delete a specific URL/Keyword entry, check the ‘select’ box of the MAC  address you want to delete, then click ‘Delete Selected’ button. (You can select more than  one URL/Keyword). If you want to delete all URL/Keyword listed here, please click ‘Delete  All’ button, or you can also click ‘Reset’ button to unselect all URL/Keywords.    133 ...
  • Page 135 When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 60 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  134 ...

  • Page 136: Dos

    3‐8‐3 DoS    Denial of Service (DoS) is a common attack measure, by transmitting a great amount of data  or request to your Internet IP address and server, the Internet connection will become very  slow, and server may stop responding because it is not capable to handle too much traffics.    This router has a built‐in DoS attack prevention mechanism; when you activate it, the  router will stop the DoS attack for you:        Here lists four kinds of DoS attacks, please select the type of DoS attack you wish this  broadband router to protect, and you can select multiple types of attacks.      The descriptions of every DoS attack is listed below:    Item Name  Description  Ping of Death  Ping of Death is a special packet, and it will  cause certain computer to stop responding.  Check this box and the router will filter this  kind of packet out.  Discard Ping From  Ping is a common and useful tool to know  WAN  the connection status of a specified remote  network device, but some malicious intruder  will try to fill your network bandwidth with a  lot of PING request data packet, to make your  internet connection become very slow, even  unusable. Check this box and the router will  ignore all inbound PING request, but when  you activate this function, you will not be able  to ping your own router from internet, too.  Port Scan  Some malicious intruder will try to use a ‘port  scanner’ to know how many ports of your  Internet IP address are open, and they can  collect a lot of valuable information by doing ...
  • Page 137 so. Check this box and the router will block all  traffics which are trying to scan your Internet  IP address.  Sync Flood  This is another kind of attack, which uses a lot  of fake connection request to consume the  memory of your server, and try to make your  server become unusable. Check this box and  the router will filter this kind of traffic out.    If you need to specify the details of every DoS attack, please click ‘Advanced Settings’  button, and the following settings will appear:        The descriptions of every setup item are listed below:    Item Name  Description  Ping of Death  Set the threshold of when this DoS prevention  mechanism will be activated. Please check the  box of Ping of Death, and input the frequency  of threshold (how many packets per second,  minute, or hour), you can also input the ‘Burst’  value, which means when this number of ‘Ping  of Death’ packet is received in very short time,  this DoS prevention mechanism will be  activated.    Discard Ping From  Check the box to activate this DoS prevention  WAN  mechanism.    Port Scan  Many kind of port scan methods are listed  here, please check one or more DoS attack  methods you want to prevent.  136 ...
  • Page 138 Sync Flood  Like Ping of Death, you can set the threshold  of when this DoS prevention mechanism will  be activated.    When you finished with the settings in this page, you can click ‘Apply’ button to save  changes you made in this page, or you can click ‘Cancel’ to discard changes. After you click  ‘Apply’ button, you’ll see the following messages:        Please click ‘Apply’ to save changes you made and restart the broadband router, this  requires about 60 seconds and the broadband router will stop responding (this is normal  and is not malfunction). You can reconnect to this broadband router and continue on other  settings later.  137 ...

  • Page 139: Parental Control

    3‐9 Parental Control    You can control when your child is able to access the Internet under “Parental Control”.        To enable the parental control function, check “Enable Parental Control”. This router  will only allow Internet access to other computers when your computer is present. By  default, your computer’s MAC address will be listed here automatically. You can also input  another computer’s MAC address manually in the “MAC Address of Parental PC” field.    NOTE: You do not need to enter the punctuation marks in the MAC address. Just  enter the 12 hexadecimal numbers (as shown above).    You also have the option of setting up a parental control schedule.        Item Name  Description  MAC  Input the MAC address of the computer you want to  control (i.e. your child’s computer) in the “MAC” field.  You can also select a computer’s MAC address in the  “Select” dropdown list, and copy it by clicking “<<”.  Weekdays  Select the days that will be affected by the parental  control rule.  Time Start/Time Stop  Select the starting/ending time the parental control  rule will take effect.  Add  Click “Add” to add the parental control rule to the list. 138 ...
  • Page 140 Reset  Click “Reset” to clear all fields.    To delete one or more entries in the list, please check the box of the corresponding  entry (under “Select”), and click “Delete”. If you wish to delete all the entries, click “Delete  All”.  Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you  have clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    139 ...

  • Page 141: Chapter Iv: Status, Tools & Language

    CHAPTER IV: STATUS, TOOLS & LANGUAGE    4‐1 Status    You can check how your router is currently operating under “Status”.    1. Click the “Status” tab.        2. Basic system information will be shown under “System”. More information can be  found in the other subpages under “System”.        4‐1‐1 Internet Connection    This page shows the status of your Internet connection.      140 ...

  • Page 142: Device Status

    4‐1‐2 Device Status    This page shows the current settings of your wired and wireless LAN.          4‐1‐3 System Log    This page shows all logged system information. You can click “Save” to download the  log file to your computer. You can also click “Clear” to remove all logs, or click “Refresh” to  reload the logs.      141 ...

  • Page 143: Security Log

    4‐1‐4 Security Log    This page shows all logged security‐related information. You can click “Save” to  download the log file to your computer. You can also click “Clear” to remove all logs, or  click “Refresh” to reload the logs.          4‐1‐5 Active DHCP Client    This page shows all current DHCP clients. You can click “Refresh” to reload the list.      142 ...

  • Page 144: Statistics

    4‐1‐6 Statistics    This page shows the statistical information of each network interface and the total  system up time.      143 ...

  • Page 145: Tools

    4‐2 Tools    This broadband router comes with several tools that help you backup the settings,  upgrade the firmware, and restart the device.    1. Click the “Tools” tab.        2. You will be able to access the configuration tools, upgrade your firmware, or  restart the router here.        144 ...

  • Page 146: Configuration Tools

    4‐2‐1 Configuration Tools    You can backup and restore your system configurations here. You can also reset all  settings to the factory default.    1. Click “Configuration Tools”.        Item Name  Description  Backup Settings  Click the “Save...” button to save the current settings on your  computer as a “config.bin” file.  Restore Settings  Click the “Browse...” button to select a previously saved  “config.bin” file from your computer, then click “Upload” to  replace the current settings with the settings in the “config.bin”  file.  Restore to  Click “Reset” to restore the settings to the factory default. A  Factory Default  pop‐up message window will appear and ask you to confirm the  reset.    2. Click “Apply” to save the changes. If you wish to go back to the previous page, click  “Previous”.    145 ...

  • Page 147: Firmware Upgrade

    4‐2‐2 Firmware Upgrade    You can upgrade your firmware in the “Firmware Upgrade” section.    1. Download the firmware file from our company’s website and save it on your  computer.        2. Click “Browse...” to find the firmware file saved on your computer, then click  “Apply” to start firmware upload. The broadband router will restart after the file is  uploaded. All your current settings will be lost after the firmware is upgraded.    NOTE: It is recommended that you use a wired Ethernet connection and not a  wireless connection to upload the firmware file. Do not switch the broadband  router or computer off while performing firmware upgrade. This will cause the  broadband router to malfunction.      4‐2‐3 Restart    If your broadband router is not functioning properly or responding slowly, restarting  the broadband router may solve the problem.    1. Select “Reset”.        2. Click the “Apply” button to restart the broadband router.    3. When you are prompted to confirm the restart, click “OK”.    146 ...

  • Page 148: Language

    4‐3 Language    This broadband router’s web‐based user interface supports several languages. You can  change the display language with the “Language” dropdown menu at the upper‐right  corner of the user interface.      147 ...

  • Page 149: Federal Communication Commission Interference Statement

    Federal Communication Commission Interference Statement    This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15  of FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential  installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in  accordance with the instructions, may cause harmful interference to radio communications. However, there is no  guarantee that interference will not occur in a particular installation. If this equipment does cause harmful  interference to radio or television reception, which can be determined by turning the equipment off and on, the user  is encouraged to try to correct the interference by one or more of the following measures:    1. Reorient or relocate the receiving antenna.  2. Increase the separation between the equipment and receiver.  3. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.  4. Consult the dealer or an experienced radio technician for help.    FCC Caution  This device and its antenna must not be co‐located or operating in conjunction with any other antenna or  transmitter. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:  (1) this device may not cause harmful interference, and (2) this device must accept any interference received,  including interference that may cause undesired operation. Any changes or modifications not expressly approved by  the party responsible for compliance could void the authority to operate equipment.    Federal Communications Commission (FCC) Radiation Exposure Statement  This equipment complies with FCC radiation exposure set forth for an uncontrolled environment. In order to avoid  the possibility of exceeding the FCC radio frequency exposure limits, human proximity to the antenna shall not be  less than 2.5cm (1 inch) during normal operation.    Federal Communications Commission (FCC) RF Exposure Requirements  SAR compliance has been established in the laptop computer(s) configurations with PCMCIA slot on the side near the  center, as tested in the application for certification, and can be used in laptop computer(s) with substantially similar  physical dimensions, construction, and electrical and RF characteristics. Use in other devices such as PDAs or lap  pads is not authorized. This transmitter is restricted for use with the specific antenna tested in the application for  certification. The antenna(s) used for this transmitter must not be co‐located or operating in conjunction with any  other antenna or transmitter.    R&TTE Compliance Statement  This equipment complies with all the requirements of DIRECTIVE 1999/5/EC OF THE EUROPEAN PARLIAMENT AND  THE COUNCIL of March 9, 1999 on radio equipment and telecommunication terminal equipment and the mutual  recognition of their conformity (R&TTE). The R&TTE Directive repeals and replaces in the directive 98/13/EEC  (Telecommunications Terminal Equipment and Satellite Earth Station Equipment) As of April 8, 2000.   ...
