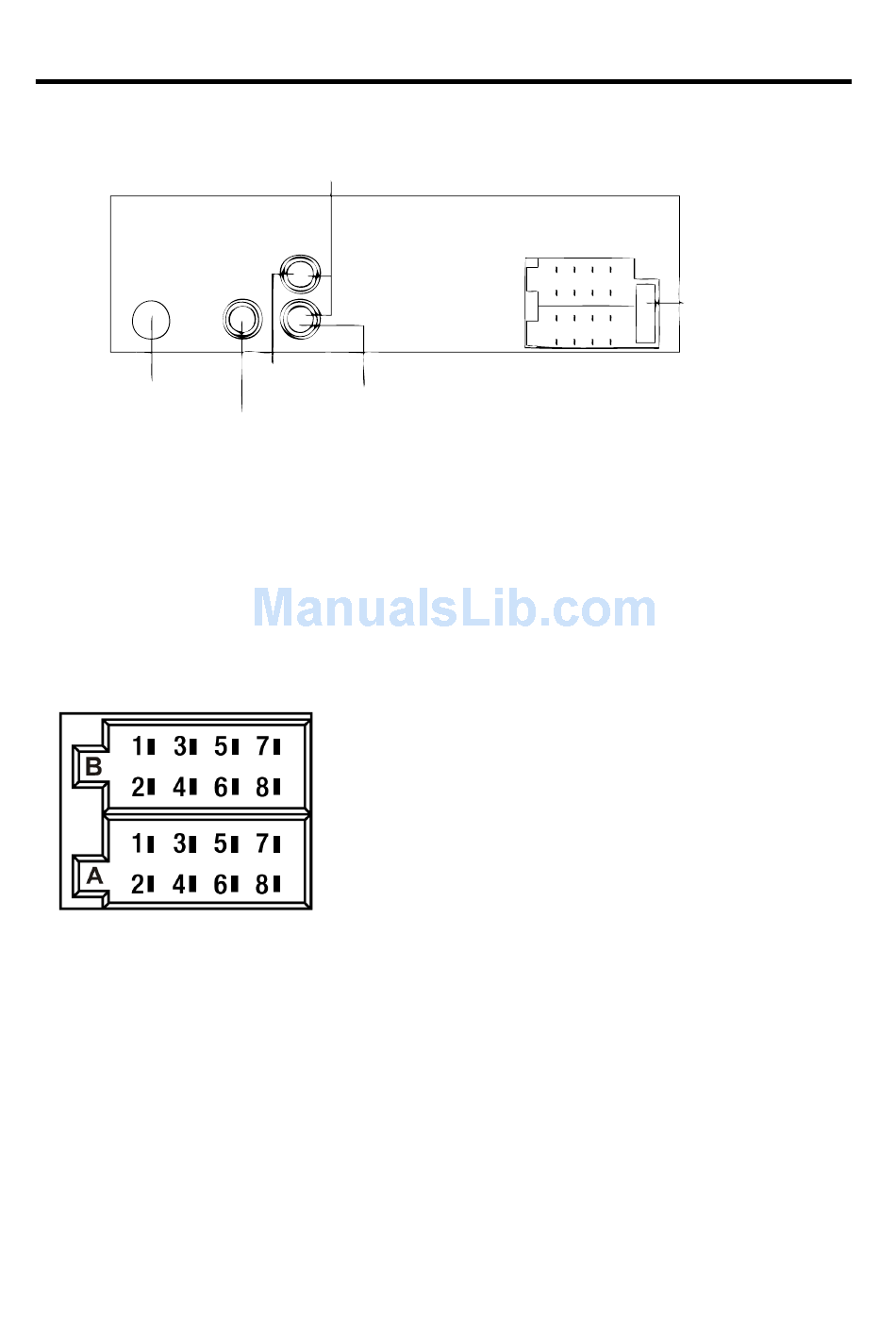

CABLEADO DE CONEXIÓN
TOMAS DE LÍNEAS DE SALIDAS
FUSIBLE (15A)
CANAL
IZQUIERDO
CANAL DERECHO ROJO
ANTENA DE RADIO BLANCO
VÍDEO
SALIDA DE VÍDEO AMARILLO
Conector A
1. N.C
2. N.C
3. N.C
4. MEMORIA +12V (AMARILLO)
5. SALIDA DE ANTENA AUTOMÁTICA (AZÚL)
6. N.C
7. +12V (PARA LLAVER DE IGNICIÓN) (ROJO)
8. TIERRA (NEGRO)
Conector B
1. ALTAVOZ TRASERO DERECHO (+) (VIOLETA)
2. ALTAVOZ TRASERO DERECHO (-) (VIOLETA/NEGRO)
3. ALTAVOZ FRONTAL DERECHO (+) (GRIS)
4. ALTAVOZ FRONTAL DERECHO (-) (GRIS/NEGRO)
5. ALTAVOZ FRONTAL IZQUIERDO (+) (BLANCO)
6. ALTAVOZ FRONTAL IZQUIERDO (-) (BLANCO/NEGRO)
7.ALTAVOZ TRASERO IZQUIERDO (+) (VERDE)
8. ALTAVOZ TRASERO IZQUIERDO (-) (VERDE/NEGRO)
