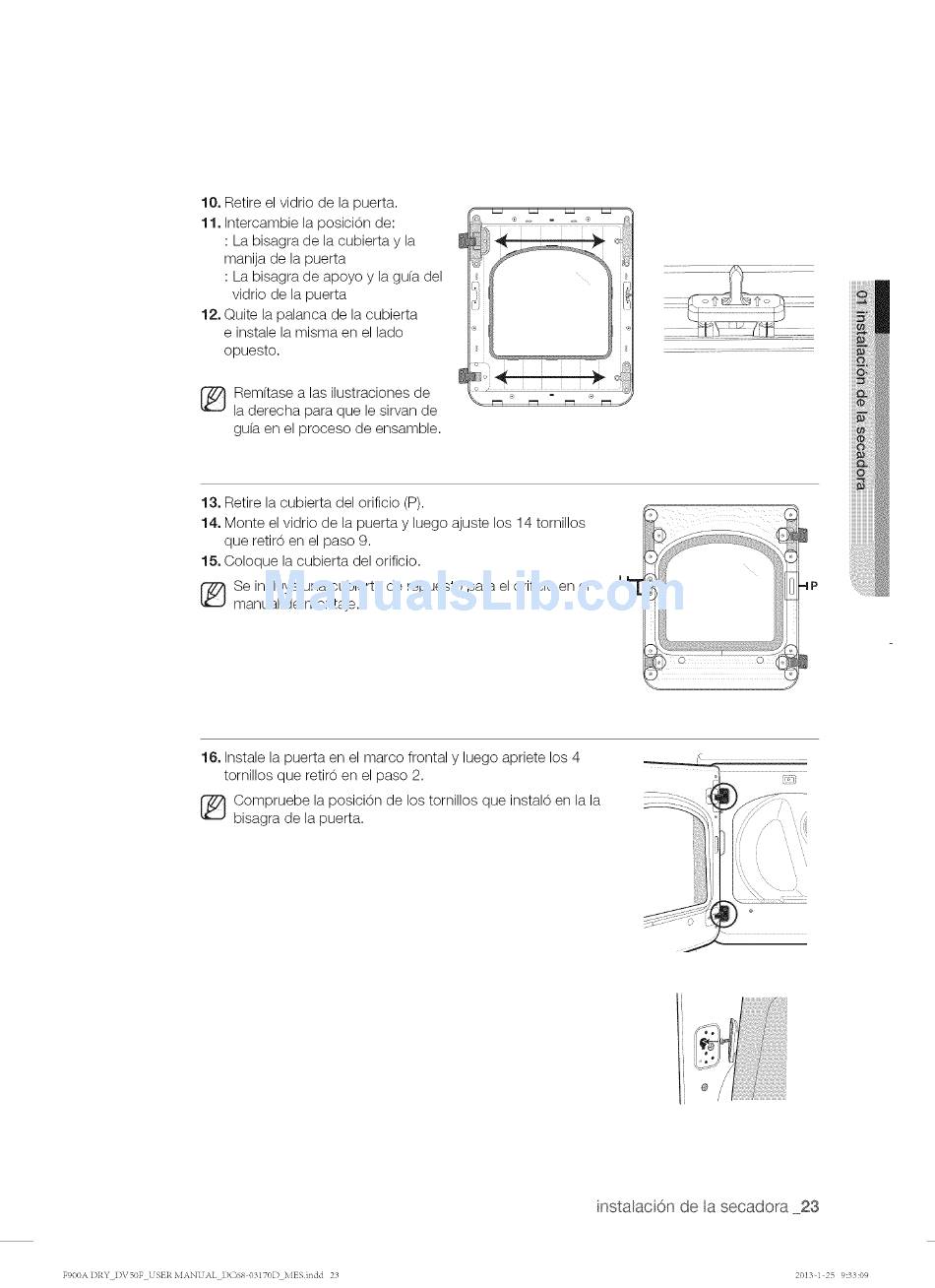

10, Retire el vidrio de la puerta.
11, Intercambie la posicion de:
: La bisagra de la cubierta y la
manija de la puerta
: La bisagra de apoyo y la gufa del
vidrio de la puerta
12, Quite la palanca de la cubierta
e instale la misma en el lado
opuesto.
Rem[tase alas ilustraciones de
la derecha para que le sirvan de
gufa en el proceso de ensamble.
......... _i!_, i i i i i [ ,
d_L L L L_
P""I ® P"'I = P""I ® P""I
13, Retire la cubierta del orificio (P).
14, Monte el vidrio de la puerta y luego ajuste los 14 tornillos
que retiro en el paso 9.
15, Coloque la cubierta del orificio.
Se incluye una cubierta de repuesto para el orificio en el
manual de montaje.
16, Instale la puerta en el marco frontal y luego apriete los 4
tornillos que retiro en el paso 2.
Compruebe la posicion de los tornillos que instalo en la la
bisagra de la puerta.
