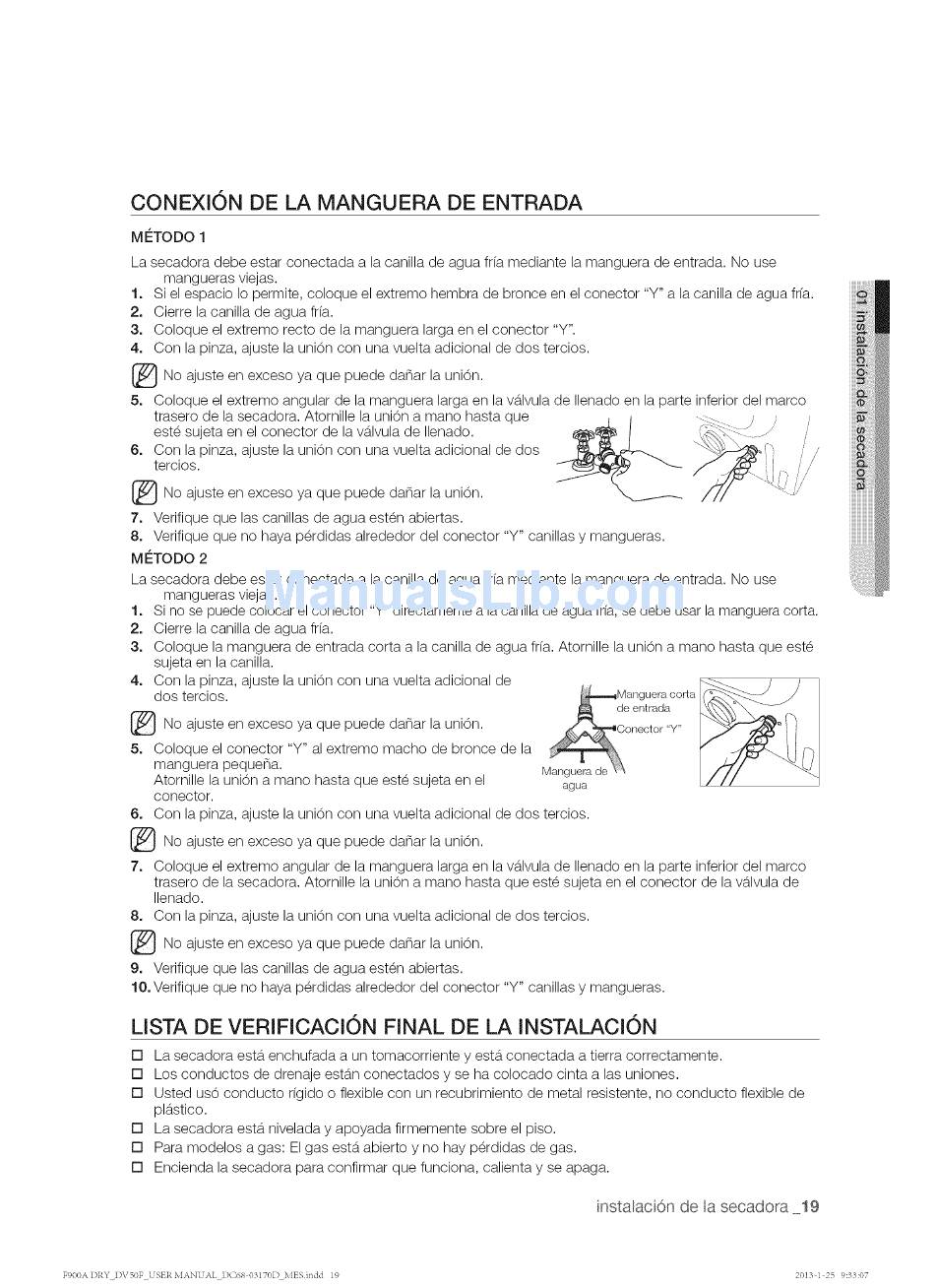

CONEXION DE LA MANGUERA DE ENTRADA
M €:TODO 1
La secadora debe estar conectada a la canilla de agua fr(a mediante la manguera de entrada. No use
mangueras viejas.
1. Si el espacio Io permite, coloque el extremo hembra de bronce en el conector "Y" a la canilla de agua fr(a.
2. Cierre la canilla de agua frfa.
3. Coloque el extremo recto de la manguera larga en el conector "Y".
4. Con la pinza, ajuste la union con una vuelta adicional de dos tercios.
No ajuste en exceso ya que puede danar la
union.
5. Coloque el extremo angular de la manguera larga en la vs.Ivula de Ilenado en la parte inferior del marco
6.
trasero de la secadora. Atornille la union a mano hasta que
est_ sujeta en el conector de la v_tlvula de Ilenado.
Con la pinza, ajuste la union con una vuelta adicional de dos
tercios.
No ajuste en exceso ya que puede danar la union.
7. Verifique que las canillas de agua est_n abiertas.
8. Verifique que no haya p_rdidas alrededor del conector "Y" canillas y mangueras.
MI_TODO 2
La secadora debe estar conectada a la canilla de agua fr(a mediante la manguera de entrada. No use
mangueras viejas.
1. Si no se puede colocar el conecter "Y" directamente a la canilla de agua if(a, se debe usar la manguera corta.
2. Cierre la canilla de agua frfa.
3. Coloque la manguera de entrada corta a la canilla de agua fr(a. Atornille la union a mano hasta que est_
sujeta en la canilla.
4. Con la pinza, ajuste la union con una vuelta adicional de
dos tercios.
_No ajuste en exceso ya que puede danar la union.
5. Coloque el conector "Y" al extremo macho de bronce de la
manguera pequena.
Atornille la union a mano hasta que est_ sujeta en el
agua
conector.
6, Con la pinza, ajuste la uni6n con una vuelta adieional de dos tercios.
No ajuste en exeeso ya que puede danar la uni6n.
7, Coloque el extremo angular de la manguera larga en lavs, Ivula de Ilenado en la parte inferior del marco
trasero de la secadora. Atornille la uni6n a mano hasta que est_ sujeta en el conector de la v&,lvula de
Ilenado.
8, Con la pinza, ajuste la uni6n con una vuelta adieional de dos tercios.
No ajuste en exeeso ya que puede danar la uni6n.
9. Verifique que las canillas de agua est_n abiertas.
10. Verifique que no haya p_rdidas alrededor del conector "Y" canillas y mangueras.
o[
LiSTA DE VERIFICACION FINAL DE LA INSTALACION
[] La secadora estdt enchufada a un tomacorriente y estdtconectada a tierra correctamente.
[] Los conductos de drenaje estdtn conectados y se ha colocado cinta alas uniones.
[] Usted usO conducto rfgido o flexible con un recubrimiento de metal resistente, no conducto flexible de
pl_tstico.
[] La secadora ester nivelada y apoyada firmemente sobre el piso.
[] Para modelos a gas: El gas estdt abierto y no hay p_rdidas de gas.
[] Encienda la secadora para confirmar que funciona, calienta y se apaga.
instalac6n de a secadora 19
