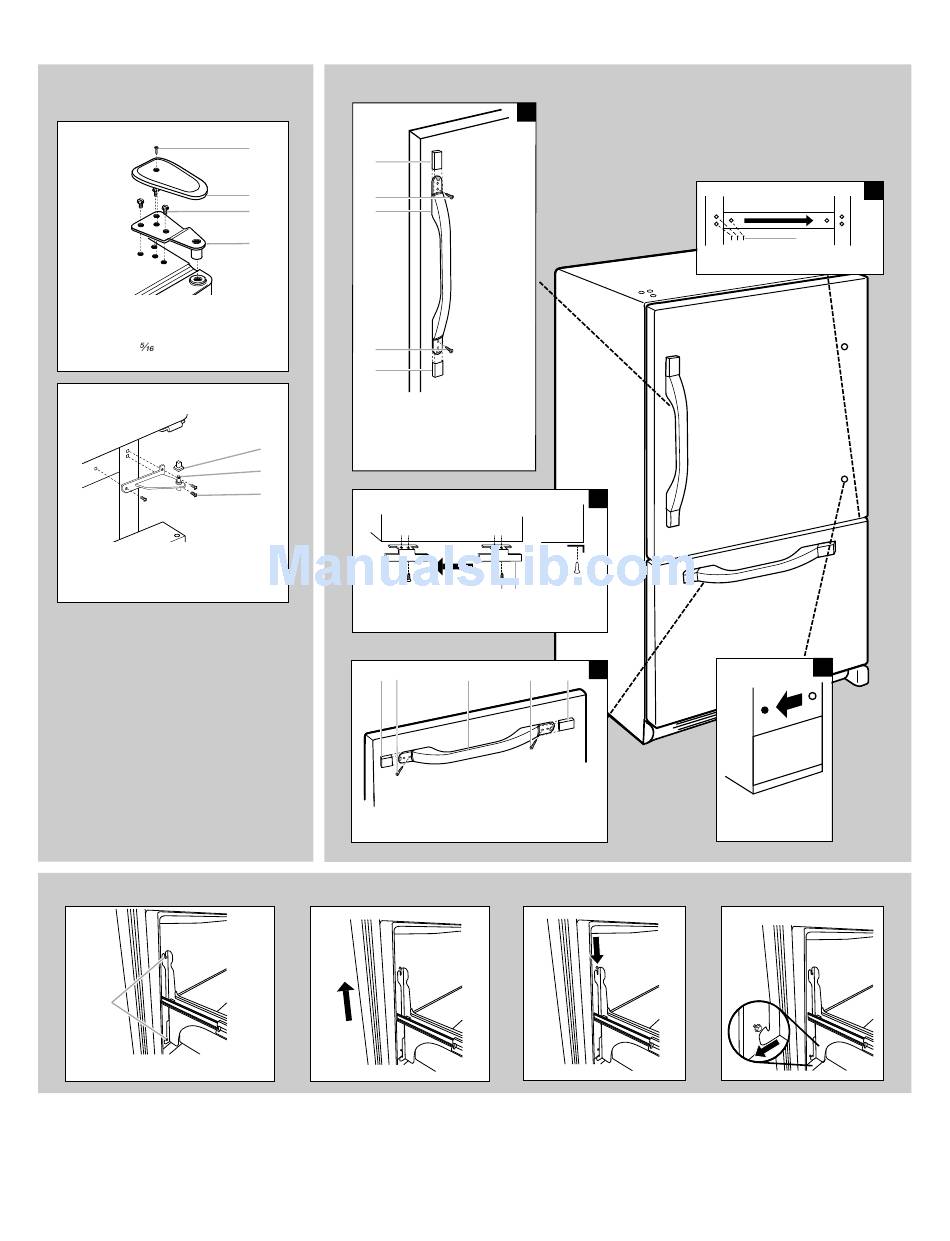

Puerta estándar–Congelador de cajón
Cómo quitar y volver a poner
la puerta en su lugar
Bisagra superior
A. Tornillo para la cubierta de la bisagra
B. Cubierta de la bisagra superior
C. Tornillos de cabeza hexagonal para
bisagra de "
D. Bisagra superior
Bisagra inferior
A. Cubierta del pasador de la bisagra
B. Bisagra inferior
C. Tornillos para bisagra
Cómo quitar el frente del cajón
A
A. Afloje los 4 tornillos del
soporte de la puerta
Cambio del sentido de abertura de las puertas (opcional)
A
A
B
B
C
C
D
B
A
A. Adorno de la manija
B. Tornillos de cabeza plana
para la manija
C. Manija de la puerta del
A
refrigerador
B
C
Vista frontal
A. Tornillos del retén de la puerta
B. Retén de la puerta
A B
A. Adorno de la manija
B. Tornillos de cabeza plana
para la manija
C. Manija del congelador de cajón
2
3
Vista lateral
A B
4
C B A
Cómo volver a colocar el frente del cajón
1
A A
A. Tornillos para bisagra
5
Tornillo sellador
frontal de la manija
de la puerta
