Puerta estándar–Congelador con puerta

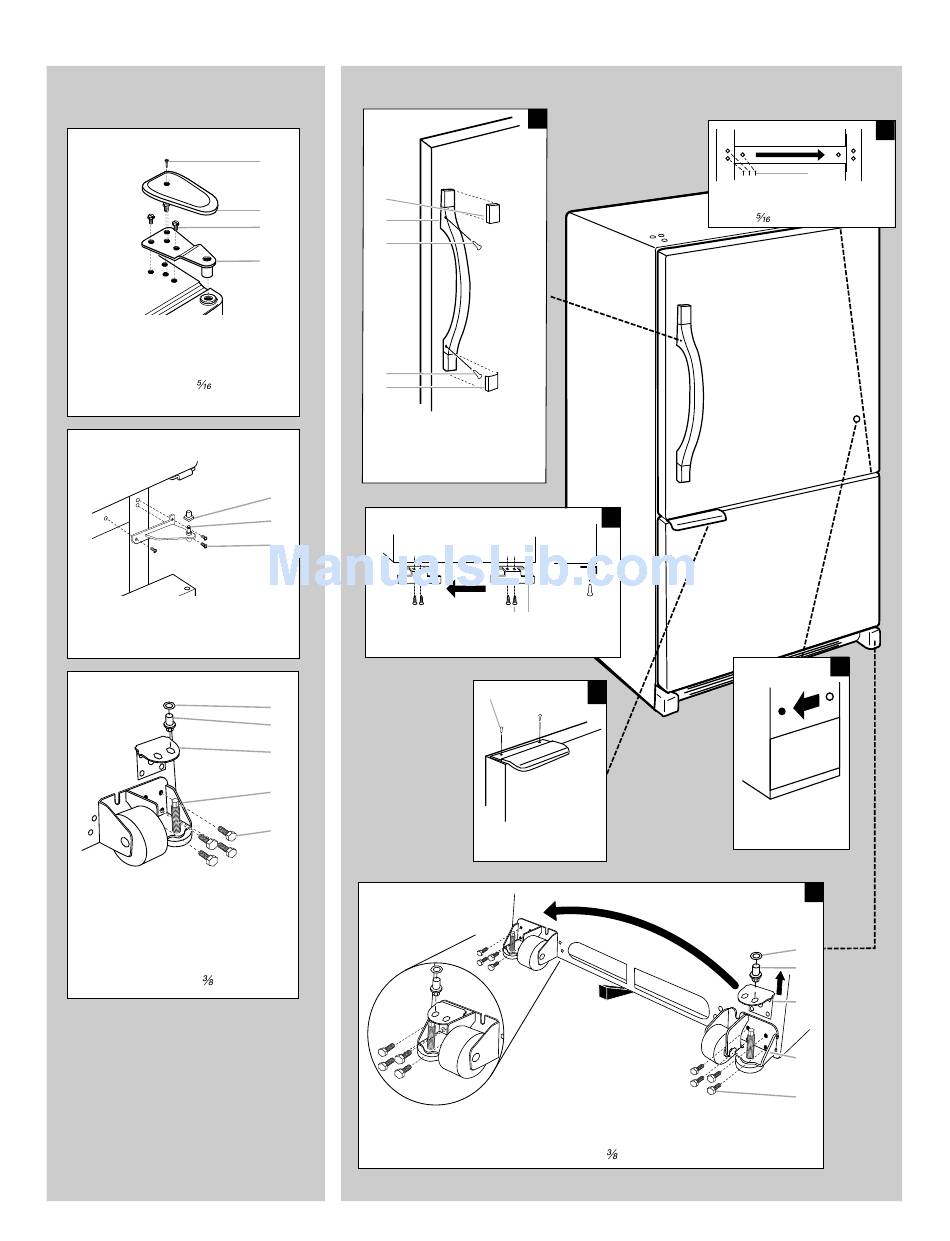

Cómo quitar y volver a poner
la puerta en su lugar
Bisagra superior
A. Tornillo para la cubierta de
la bisagra
B. Cubierta de la bisagra superior
C. Tornillos de cabeza hexagonal
para bisagra de "
D. Bisagra superior
Bisagra central
A. Cubierta del pasador de la bisagra
B. Bisagra central
C. Tornillos de la bisagra
Bisagra inferior
A. Calza del pasador de la bisagra
B. Bisagra inferior
C. Placa de la bisagra
D. Soporte del rodillo
E. Tornillos de cabeza hexagonal
para bisagra de "
30
Cambio del sentido de abertura de las puertas (opcional)
A
A
B
B
C
C
D
C
A
A. Adorno de la manija
B. Manija de la puerta del
refrigerador
C. Tornillos de cabeza plana
de la manija
A
Vista frontal
B
C
A. Tornillos del retén de la puerta
B. Retén de la puerta
A
B
C
D
E
2
3
Vista lateral
A B
4
A
A. Tornillos de
cabeza plana
para la manija
A. Calza del pasador de la bisagra
B. Bisagra inferior
C. Placa de la bisagra
D. Soporte del rodillo
E. Tornillos de cabeza hexagonal
para bisagra de "
1
A 1
A. Tornillos de cabeza
hexagonal para bisagra
de "
5
Tornillo sellador
frontal de la
manija de la puerta
6
A
B
C
D
E
