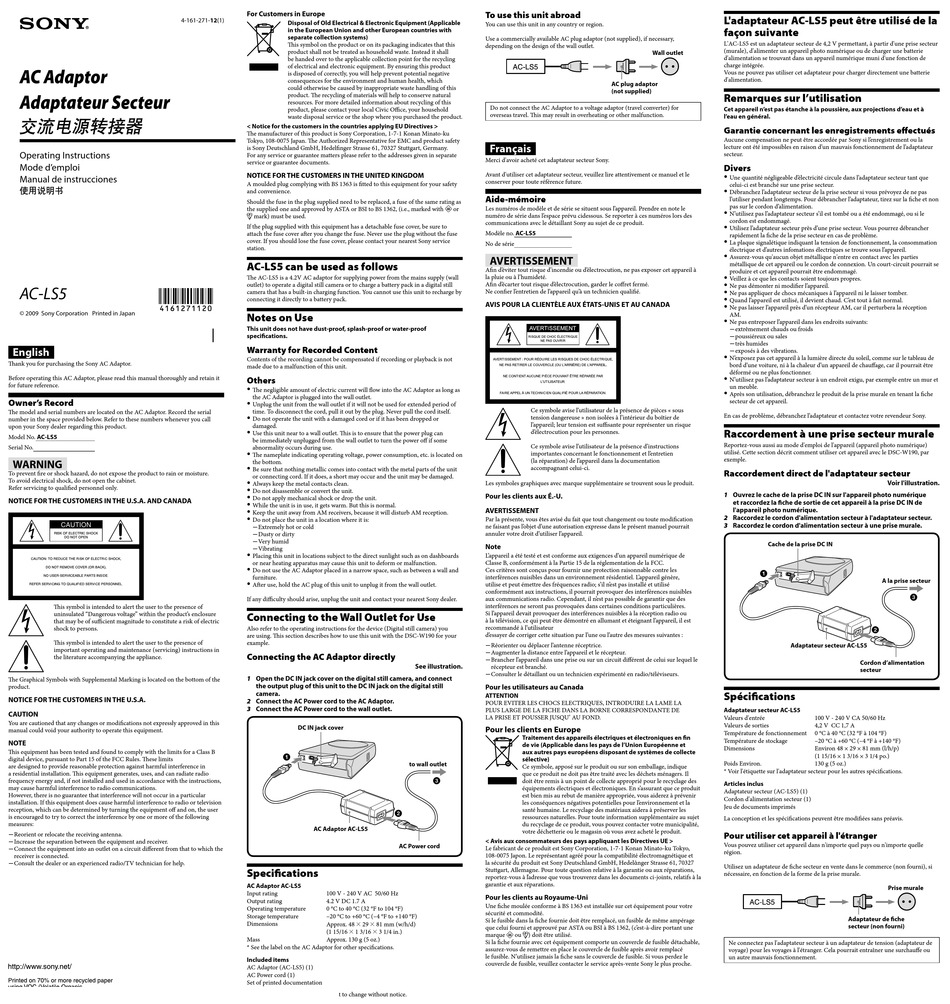

4-161-271-12(1)
AC Adaptor
Adaptateur Secteur
Operating Instructions
Mode d'emploi
Manual de instrucciones
AC-LS5
© 2009 Sony Corporation Printed in Japan
English
Thank you for purchasing the Sony AC Adaptor.
Before operating this AC Adaptor, please read this manual thoroughly and retain it
for future reference.
Owner's Record
The model and serial numbers are located on the AC Adaptor. Record the serial
number in the space provided below. Refer to these numbers whenever you call
upon your Sony dealer regarding this product.
Model No. AC-LS5
Serial No.
WARNING
To prevent fire or shock hazard, do not expose the product to rain or moisture.
To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.
NOTICE FOR THE CUSTOMERS IN THE U.S.A. AND CANADA
This symbol is intended to alert the user to the presence of
uninsulated "Dangerous voltage" within the product's enclosure
that may be of sufficient magnitude to constitute a risk of electric
shock to persons.
This symbol is intended to alert the user to the presence of
important operating and maintenance (servicing) instructions in
the literature accompanying the appliance.
The Graphical Symbols with Supplemental Marking is located on the bottom of the
product.
NOTICE FOR THE CUSTOMERS IN THE U.S.A.
CAUTION
You are cautioned that any changes or modifications not expressly approved in this
manual could void your authority to operate this equipment.
NOTE
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference in
a residential installation. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following
measures:
ˋ
Reorient or relocate the receiving antenna.
ˋ
Increase the separation between the equipment and receiver.
ˋ
Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
ˋ
Consult the dealer or an experienced radio/TV technician for help.
For Customers in Europe
Disposal of Old Electrical & Electronic Equipment (Applicable
in the European Union and other European countries with
separate collection systems)
This symbol on the product or on its packaging indicates that this
product shall not be treated as household waste. Instead it shall
be handed over to the applicable collection point for the recycling
of electrical and electronic equipment. By ensuring this product
is disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of this
product. The recycling of materials will help to conserve natural
resources. For more detailed information about recycling of this
product, please contact your local Civic Office, your household
waste disposal service or the shop where you purchased the product.
< Notice for the customers in the countries applying EU Directives >
The manufacturer of this product is Sony Corporation, 1-7-1 Konan Minato-ku
Tokyo, 108-0075 Japan. The Authorized Representative for EMC and product safety
is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany.
For any service or guarantee matters please refer to the addresses given in separate
service or guarantee documents.
NOTICE FOR THE CUSTOMERS IN THE UNITED KINGDOM
A moulded plug complying with BS 1363 is fitted to this equipment for your safety
and convenience.
Should the fuse in the plug supplied need to be replaced, a fuse of the same rating as
the supplied one and approved by ASTA or BSI to BS 1362, (i.e., marked with
mark) must be used.
If the plug supplied with this equipment has a detachable fuse cover, be sure to
attach the fuse cover after you change the fuse. Never use the plug without the fuse
cover. If you should lose the fuse cover, please contact your nearest Sony service
station.
AC-LS5 can be used as follows
The AC-LS5 is a 4.2V AC adaptor for supplying power from the mains supply (wall
outlet) to operate a digital still camera or to charge a battery pack in a digital still
camera that has a built-in charging function. You cannot use this unit to recharge by
connecting it directly to a battery pack.
Notes on Use
This unit does not have dust-proof, splash-proof or water-proof

specifications.

Warranty for Recorded Content
Contents of the recording cannot be compensated if recording or playback is not
made due to a malfunction of this unit.
Others
ˎ
The negligible amount of electric current will flow into the AC Adaptor as long as
the AC Adaptor is plugged into the wall outlet.
ˎ
Unplug the unit from the wall outlet if it will not be used for extended period of
time. To disconnect the cord, pull it out by the plug. Never pull the cord itself.
ˎ
Do not operate the unit with a damaged cord or if it has been dropped or
damaged.
ˎ
Use this unit near to a wall outlet. This is to ensure that the power plug can
be immediately unplugged from the wall outlet to turn the power off if some
abnormality occurs during use.
ˎ
The nameplate indicating operating voltage, power consumption, etc. is located on
the bottom.
ˎ
Be sure that nothing metallic comes into contact with the metal parts of the unit
or connecting cord. If it does, a short may occur and the unit may be damaged.
ˎ
Always keep the metal contacts clean.
ˎ
Do not disassemble or convert the unit.
ˎ
Do not apply mechanical shock or drop the unit.
ˎ
While the unit is in use, it gets warm. But this is normal.
ˎ
Keep the unit away from AM receivers, because it will disturb AM reception.
ˎ
Do not place the unit in a location where it is:
ˋ
Extremely hot or cold
ˋ
Dusty or dirty
ˋ
Very humid
ˋ
Vibrating
ˎ
Placing this unit in locations subject to the direct sunlight such as on dashboards
or near heating apparatus may cause this unit to deform or malfunction.
ˎ
Do not use the AC Adaptor placed in a narrow space, such as between a wall and
furniture.
ˎ
After use, hold the AC plug of this unit to unplug it from the wall outlet.
If any difficulty should arise, unplug the unit and contact your nearest Sony dealer.
Connecting to the Wall Outlet for Use
Also refer to the operating instructions for the device (Digital still camera) you
are using. This section describes how to use this unit with the DSC-W190 for your
example.
Connecting the AC Adaptor directly
See illustration.
1 Open the DC IN jack cover on the digital still camera, and connect
the output plug of this unit to the DC IN jack on the digital still
camera.
2 Connect the AC Power cord to the AC Adaptor.
3 Connect the AC Power cord to the wall outlet.
DC IN jack cover
to wall outlet
AC Adaptor AC-LS5
AC Power cord
Specifications
AC Adaptor AC-LS5
Input rating
100 V - 240 V AC 50/60 Hz
Output rating
4.2 V DC 1.7 A
Operating temperature
0 °C to 40 °C (32 °F to 104 °F)
Storage temperature
–20 °C to +60 °C (–4 °F to +140 °F)
Dimensions
Approx. 48  29  81 mm (w/h/d)
(1 15/16  1 3/16  3 1/4 in.)
Mass
Approx. 130 g (5 oz.)
* See the label on the AC Adaptor for other specifications.
Included items
AC Adaptor (AC-LS5) (1)
AC Power cord (1)
Set of printed documentation
Design and specifications are subject to change without notice.
To use this unit abroad
You can use this unit in any country or region.
Use a commercially available AC plug adaptor (not supplied), if necessary,
depending on the design of the wall outlet.
AC plug adaptor
(not supplied)
Do not connect the AC Adaptor to a voltage adaptor (travel converter) for
overseas travel. This may result in overheating or other malfunction.
Français
Merci d'avoir acheté cet adaptateur secteur Sony.
Avant d'utiliser cet adaptateur secteur, veuillez lire attentivement ce manuel et le
conserver pour toute référence future.
Aide-mémoire
or
Les numéros de modèle et de série se situent sous l'appareil. Prendre en note le
numéro de série dans l' e space prévu cidessous. Se reporter à ces numéros lors des
communications avec le détaillant Sony au sujet de ce produit.
Modèle no. AC-LS5
No de série
AVERTISSEMENT
Afin d' é viter tout risque d'incendie ou d' é lectrocution, ne pas exposer cet appareil à
la pluie ou à l'humideté.
Afin d' é carter tout risque d' é lectrocution, garder le coffret fermé.
Ne confier l' e ntretien de l'appareil qu'à un technicien qualifié.
AVIS POUR LA CLIENTÈLE AUX ÉTATS-UNIS ET AU CANADA
Ce symbole avise l'utilisateur de la présence de pièces « sous
tension dangereuse » non isolées à l'intérieur du boîtier de
l'appareil; leur tension est suffisante pour représenter un risque
d' é lectrocution pour les personnes.
Ce symbole avise l'utilisateur de la présence d'instructions
importantes concernant le fonctionnement et l' e ntretien
(la réparation) de l'appareil dans la documentation
accompagnant celui-ci.
Les symboles graphiques avec marque supplémentaire se trouvent sous le produit.
Pour les clients aux É.-U.
AVERTISSEMENT
Par la présente, vous êtes avisé du fait que tout changement ou toute modification
ne faisant pas l' o bjet d'une autorisation expresse dans le présent manuel pourrait
annuler votre droit d'utiliser l'appareil.
Note
L'appareil a été testé et est conforme aux exigences d'un appareil numérique de
Classe B, conformément à la Partie 15 de la réglementation de la FCC.
Ces critères sont conçus pour fournir une protection raisonnable contre les
interférences nuisibles dans un environnement résidentiel. L'appareil génère,
utilise et peut émettre des fréquences radio; s'il n' e st pas installé et utilisé
conformément aux instructions, il pourrait provoquer des interférences nuisibles
aux communications radio. Cependant, il n' e st pas possible de garantir que des
interférences ne seront pas provoquées dans certaines conditions particulières.
Si l'appareil devait provoquer des interférences nuisibles à la réception radio ou
à la télévision, ce qui peut être démontré en allumant et éteignant l'appareil, il est
recommandé à l'utilisateur
d' e ssayer de corriger cette situation par l'une ou l'autre des mesures suivantes :
ˋ
Réorienter ou déplacer l'antenne réceptrice.
ˋ
Augmenter la distance entre l'appareil et le récepteur.
ˋ
Brancher l'appareil dans une prise ou sur un circuit différent de celui sur lequel le
récepteur est branché.
ˋ
Consulter le détaillant ou un technicien expérimenté en radio/téléviseurs.
Pour les utilisateurs au Canada
ATTENTION
POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA
PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE
LA PRISE ET POUSSER JUSQU' AU FOND.
Pour les clients en Europe
Traitement des appareils électriques et électroniques en fin
de vie (Applicable dans les pays de l'Union Européenne et
aux autres pays européens disposant de systèmes de collecte
sélective)
Ce symbole, apposé sur le produit ou sur son emballage, indique
que ce produit ne doit pas être traité avec les déchets ménagers. Il
doit être remis à un point de collecte approprié pour le recyclage des
équipements électriques et électroniques. En s'assurant que ce produit
est bien mis au rebut de manière appropriée, vous aiderez à prévenir
les conséquences négatives potentielles pour l' e nvironnement et la
santé humaine. Le recyclage des matériaux aidera à préserver les
ressources naturelles. Pour toute information supplémentaire au sujet
du recyclage de ce produit, vous pouvez contacter votre municipalité,
votre déchetterie ou le magasin où vous avez acheté le produit.
< Avis aux consommateurs des pays appliquant les Directives UE >
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo,
108-0075 Japon. Le représentant agréé pour la compatibilité électromagnétique et
la sécurité du produit est Sony Deutschland GmbH, Hedelἀnger Strasse 61, 70327
Stuttgart, Allemagne. Pour toute question relative à la garantie ou aux réparations,
reportez-vous à ľadresse que vous trouverez dans les documents ci-joints, relatifs à la
garantie et aux réparations.
Pour les clients au Royaume-Uni
Une fiche moulée conforme à BS 1363 est installée sur cet équipement pour votre
sécurité et commodité.
Si le fusible dans la fiche fournie doit être remplacé, un fusible de même ampérage
que celui fourni et approuvé par ASTA ou BSI à BS 1362, (c' e st-à-dire portant une
marque
ou
) doit être utilisé.
Si la fiche fournie avec cet équipement comporte un couvercle de fusible détachable,
assurez-vous de remettre en place le couvercle de fusible après avoir remplacé
le fusible. N'utilisez jamais la fiche sans le couvercle de fusible. Si vous perdez le
couvercle de fusible, veuillez contacter le service après-vente Sony le plus proche.
L'adaptateur AC-LS5 peut être utilisé de la
façon suivante
L'AC-LS5 est un adaptateur secteur de 4,2 V permettant, à partir d'une prise secteur
(murale), d'alimenter un appareil photo numérique ou de charger une batterie
Wall outlet
d'alimentation se trouvant dans un appareil numérique muni d'une fonction de
charge intégrée.
Vous ne pouvez pas utiliser cet adaptateur pour charger directement une batterie
d'alimentation.
Remarques sur l'utilisation
Cet appareil n'est pas étanche à la poussière, aux projections d'eau et à
l'eau en général.
Garantie concernant les enregistrements effectués
Aucune compensation ne peut être accordée par Sony si l' e nregistrement ou la
lecture ont été impossibles en raison d'un mauvais fonctionnement de l'adaptateur
secteur.
Divers
ˎ
Une quantité négligeable d' é lectricité circule dans l'adaptateur secteur tant que
celui-ci est branché sur une prise secteur.
ˎ
Débranchez l'adaptateur secteur de la prise secteur si vous prévoyez de ne pas
l'utiliser pendant longtemps. Pour débrancher l'adaptateur, tirez sur la fiche et non
pas sur le cordon d'alimentation.
ˎ
N'utilisez pas l'adaptateur secteur s'il est tombé ou a été endommagé, ou si le
cordon est endommagé.
ˎ
Utilisez l'adaptateur secteur près d'une prise secteur. Vous pourrez débrancher
rapidement la fiche de la prise secteur en cas de problème.
ˎ
La plaque signalétique indiquant la tension de fonctionnement, la consommation
électrique et d'autres infomations électriques se trouve sous l'appareil.
ˎ
Assurez-vous qu'aucun objet métallique n'entre en contact avec les parties
métallique de cet appareil ou le cordon de connexion. Un court-circuit pourrait se
produire et cet appareil pourrait être endommagé.
ˎ
Veillez à ce que les contacts soient toujours propres.
ˎ
Ne pas démonter ni modifier l'appareil.
ˎ
Ne pas appliquer de chocs mécaniques à l'appareil ni le laisser tomber.
ˎ
Quand l'appareil est utilisé, il devient chaud. C' e st tout à fait normal.
ˎ
Ne pas laisser l'appareil près d'un récepteur AM, car il perturbera la réception
AM.
ˎ
Ne pas entreposer l'appareil dans les endroits suivants:
ˋ
extrêmement chauds ou froids
ˋ
poussiéreux ou sales
ˋ
très humides
ˋ
exposés à des vibrations.
ˎ
N' e xposez pas cet appareil à la lumière directe du soleil, comme sur le tableau de
bord d'une voiture, ni à la chaleur d'un appareil de chauffage, car il pourrait être
déformé ou ne plus fonctionner.
ˎ
N'utilisez pas l'adaptateur secteur à un endroit exigu, par exemple entre un mur et
un meuble.
ˎ
Après son utilisation, débranchez le produit de la prise murale en tenant la fiche
secteur de cet appareil.
En cas de problème, débranchez l'adaptateur et contactez votre revendeur Sony.
Raccordement à une prise secteur murale
Reportez-vous aussi au mode d'emploi de l'appareil (appareil photo numérique)
utilisé. Cette section décrit comment utiliser cet appareil avec le DSC-W190, par
exemple.
Raccordement direct de l'adaptateur secteur
1 Ouvrez le cache de la prise DC IN sur l'appareil photo numérique
et raccordez la fiche de sortie de cet appareil à la prise DC IN de
l'appareil photo numérique.
2 Raccordez le cordon d'alimentation secteur à l'adaptateur secteur.
3 Raccordez le cordon d'alimentation secteur à une prise murale.
Cache de la prise DC IN
Adaptateur secteur AC-LS5
Spécifications
Adaptateur secteur AC-LS5
Valeurs d'entrée
100 V - 240 V CA 50/60 Hz
Valeurs de sorties
4,2 V CC 1,7 A
Température de fonctionnement
0 °C à 40 °C (32 °F à 104 °F)
Température de stockage
–20 °C à +60 °C (–4 °F à +140 °F)
Dimensions
Environ 48 × 29 × 81 mm (l/h/p)
(1 15/16 × 1 3/16 × 3 1/4 po.)
Poids Environ.
130 g (5 oz.)
* Voir l'étiquette sur l'adaptateur secteur pour les autres spécifications.
Articles inclus
Adaptateur secteur (AC-LS5) (1)
Cordon d'alimentation secteur (1)
Jeu de documents imprimés
La conception et les spécifications peuvent être modifiées sans préavis.
Pour utiliser cet appareil à l'étranger
Vous pouvez utiliser cet appareil dans n'importe quel pays ou n'importe quelle
région.
Utilisez un adaptateur de fiche secteur en vente dans le commerce (non fourni), si
nécessaire, en fonction de la forme de la prise murale.
Ne connectez pas l'adaptateur secteur à un adaptateur de tension (adaptateur de
voyage) pour les voyages à l'étranger. Cela pourrait entraîner une surchauffe ou
un autre mauvais fonctionnement.
Voir l'illustration.
A la prise secteur
Cordon d'alimentation
secteur
Prise murale
Adaptateur de fiche
secteur (non fourni)

Advertisement

loading

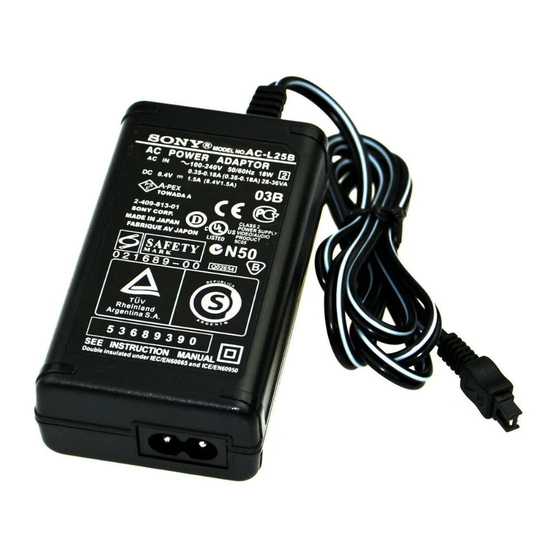

  Summary of Contents for Sony AC-L25B

  • Page 1: Specifications

    Garantie concernant les enregistrements effectués The manufacturer of this product is Sony Corporation, 1-7-1 Konan Minato-ku Aucune compensation ne peut être accordée par Sony si l’ e nregistrement ou la Tokyo, 108-0075 Japan. The Authorized Representative for EMC and product safety Français...
  • Page 2 El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo,  108-0075, Japón. El representante autorizado en lo referente al cumplimiento de  la directiva EMC y a la seguridad de los productos es Sony Deutschland GmbH,  Hedelἀnger Strasse 61, 70327 Stuttgart, Alemania. Para resolver cualquier asunto ...
