Índice
Panel delantero y trasero................................................................... 1
Mando a distancia ............................................................................ 2
Conexiones......................................................................................3
Instalación por primera vez................................................................ 3
Resolución de problemas...................................................................9
Especificaciones técnicas............................................................. 9

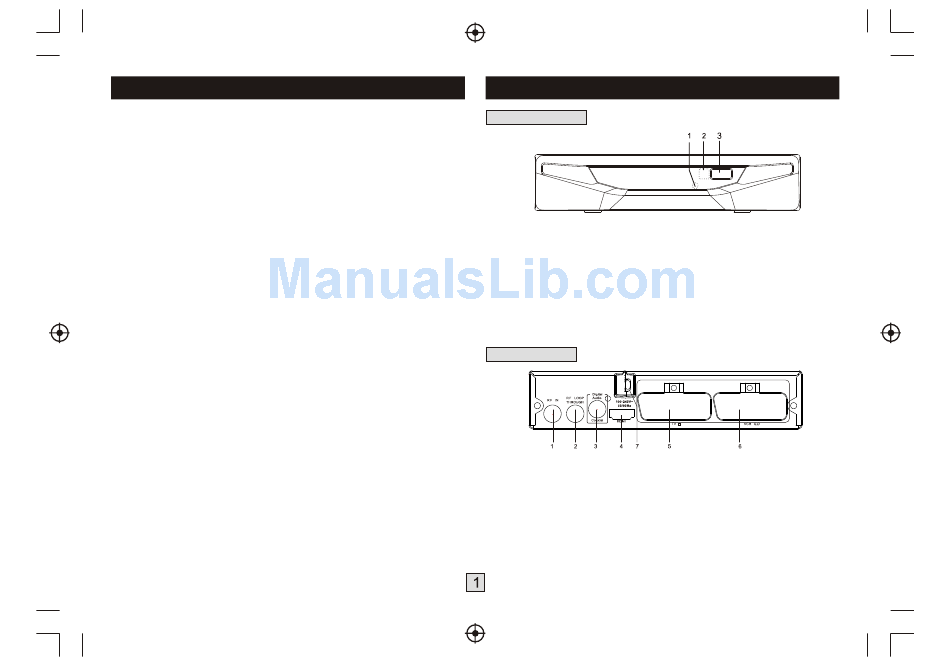

Panel delantero y trasero
1. Panel delantero
1 INDICADOR STANDBY: Utilizado para indicar visualmente el estado de
alimentación eléctrica del receptor digital ; el LED se pondrá rojo y el receptor
pasa a modo standby.
2 SENSOR DEL MANDO A DISTANCIA:
a distancia.
3 USB : Entrada de datos desde dispositivos de almacenamiento USB.
2. Panel trasero
1 RF IN (ENTRADA DE RF): Este conector conecta el aparato a su antena externa.
2 RF LOOP THROUGH (SALIDA DIRECTA RF): Este conector derivará la señal
RF a su TV o a otro sistema de vídeo.
3 COAXIAL: Este conector conecta el aparato a un conector coaxial de su
sistema de sonido surround.
4 HDMI OUT ( SALIDA HDMI): Este conector conecta el aparato a la entrada HDMI
de un dispositivo.
5 TV SCART (EUROCONECTOR DE TV): Este conector conecta el aparato a su TV.
6 VCR SCART (EUROCONECTOR VCR):
DVD o a otro sistema de vídeo.
7 CABLE DE ALIMENTACIÓN DE LA RED: Se utiliza para conectar a su fuente
de alimentación de la red eléctrica.
Utilizado para recibir la señal del mando
Este conector conecta el aparato a un
