Disyuntores compatibles:
• Siemens/Murray QT, QPH, HQP, QPF (GFCI), QPHF, QFP, QE, QEH, QAF (por falla de arco), QP (de protección contra sobrecarga)
• Cutler-Hammer Serie BD, BR, BQ, GFC
• Challenger Tipo A, C, HAGF
•
Square Serie D HOM (Homeline)
•
GE Serie THQL
TABLA 1: ESPECIFICACIONES
Modelo:
N.º de circuitos proporcionados en el interruptor de transferencia
N.º máximo de circuitos
DISYUNTOR REQUERIDO PARA EL CENTRO DE CARGA PRINCIPAL
(no se incluye)
Disyuntor principal del servicio eléctrico
Disyuntor principal del generador
Disyuntores proporcionados con la unidad
Máximo de vatios GEN
Máximo de amperios GEN
Voltaje
Recinto tipo NEMA
Configuración NEMA de entrada macho en la caja de entrada eléctrica
Fase
Tamaño de cable de alimentación de calibre mínimo
*Nota: Si se utilizaran Interruptores de Circuito por Falla a Tierra (Ground Fault Circuit Interrupters, GFCI), Interruptores de Circuito por Falla de Arco (Arc Fault Circuit Interrupters, AFCI) o disyuntores con
protección contra sobrecarga como protector del circuito de derivación en el centro de carga principal, DEBEN utilizarse en el interruptor de transferencia. Los disyuntores GFCI y AFCI requieren un neutro
conectado desde la carga hasta el GFCI o AFCI. El neutro de carga debe conectarse con una tuerca para cables a un trozo de cable blanco de 3 a 6 pies, atravesar el conducto del mazo de cables hasta el
interruptor de transferencia y conectarse a la lengüeta o el cable flexible de "carga neutra" en el disyuntor GFCI o AFCI. Dado que los disyuntores GFCI y AFCI pueden tomar más de un espacio, es posible que
se reduzca el número máximo de circuitos que se muestra. Es posible que no todas las marcas de disyuntores GFCI y por falla de arco se ajusten.
PASO 1: PLANIFICACIÓN DE LA INSTALACIÓN:
1. Determine los aparatos, circuitos o equipos que quiere operar con la alimentación del generador durante un corte de energía eléctrica, tales como:
•
Heladera, freezer
•
Ventilador de caldera (gas/aceite
únicamente)
•
TV, radio
• Iluminación
2. Determine los amperios requeridos para cada aparato. Para ello, lea la etiqueta del aparato. IMPORTANTE: Ningún aparato debe tener un valor de amperaje que
exceda el valor del disyuntor GEN MAIN en el interruptor de transferencia (vea la Tabla 1). El amperaje total de todos los circuitos puede exceder el valor del
generador, pero no todos los circuitos se podrán utilizar en forma simultánea.
3. Asigne el n.º de circuito en el centro de carga a un circuito (A2, B2, etc.) en el interruptor de transferencia que coincida con el tamaño del disyuntor en el
centro de carga hasta el disyuntor en el interruptor de transferencia. Una vez que haya determinado qué circuitos desea conectar y el amperaje apropiado,
estará listo para comenzar a instalar su interruptor de transferencia.
4. La ubicación de su centro de carga/panel eléctrico en su hogar o negocio determinará dónde se instalará el interruptor de transferencia. Consulte las figuras a
continuación. Además del interruptor de transferencia, es posible que necesite accesorios adicionales para completar la instalación de su interruptor de
transferencia, como un cable de alimentación para generador y una caja de alimentación eléctrica. Use el cable de alimentación para conectar su generador a la caja
de alimentación eléctrica en exteriores. NUNCA haga funcionar un generador en un área cerrada. Si su centro de carga está en un sótano o una habitación interior,
debe instalar una caja de alimentación eléctrica en el exterior de su cada o edificio para evitar hacer funcionar el cable de alimentación del generador a través de una
puerta o una ventana. Una vez que tenga todos los componentes esenciales para sus necesidades específicas, puede proceder con la instalación.
5. Determine dónde instalará la caja de alimentación eléctrica en una pared exterior como mínimo 5 pies desde cualquier abertura (puertas, ventanas, conductos
de ventilación, etc.). Vea la Figura 1, a continuación.
de 2 a 15 amperios, 1 polo; de 2 a 20 amperios, 1 polo; de 1 a 20 amperios, 2 polos
•
Calentador de agua
•
Abrepuerta de garaje
• Microondas, cafetera
•
Bomba para pozo

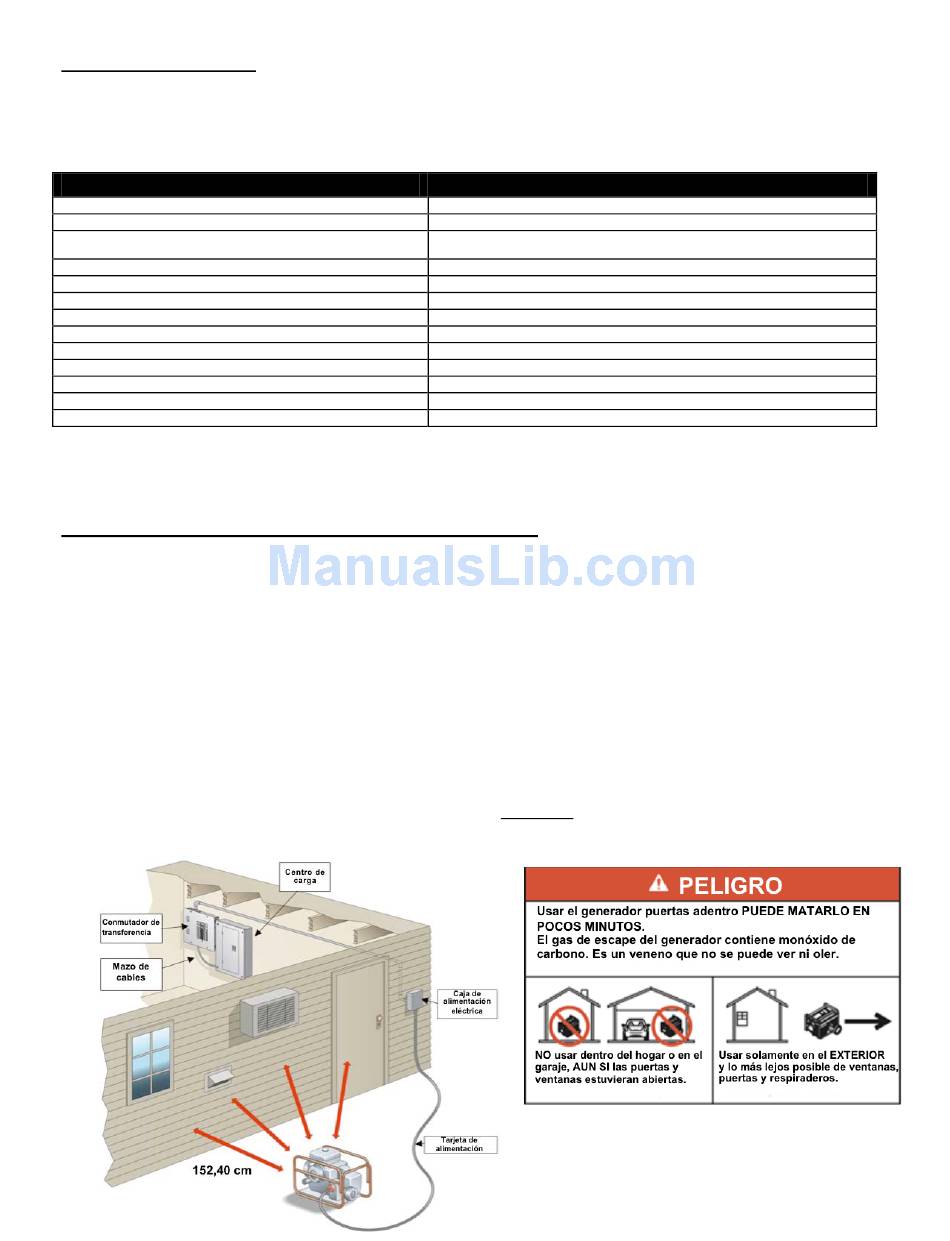

FIGURA 1: INSTALACIÓN TÍPICA:
2
6294 – 6408 - 6376
6
10
de 60 amperios, 2 polos
de 60 amperios, 2 polos
de 30 amperios, 2 polos
7.500 continuos/9.000 contra sobrecarga
30 amperios
125/250 Voltios
1, interiores únicamente
L14-30
1
10/4
•
Sistema de seguridad
•
Bomba para sumidero
• Computadora, fax e impresora, teléfono
•
Acuario
