Subwooferin Bass Roll-Off
sijoitus
Lähellä seinää -4 dB (sw 4 "ON")
Nurkassa -6 dB (sw 3 "ON")
Taulukko 1. Ohjeellisia Bass Roll-Off -säädön
asetuksia tyypillisissä tilanteissa.
"LEVEL -10 dB"-kytkin tulee laittaa asen-
toon "ON" ja 8020A/B- tai 8030A-kaiutti-
mien herkkyyttä vaimentaa kaiuttimien etu-
paneelissa olevalla säätimellä. 8020A/B-
malleissa säädintä käännetään maksimi-
asetuksesta vastapäivään noin kello 12:n
kohdalle ja 8030A-mallissa noin kello 2:n
kohdalle.
Subwooferin
äänenvoimakkuuden
perussäätö
Subwooferin ja pääkaiuttimien äänenvoimak-
kuuserojen tasoittamiseksi 5051A on varus-
tettu äänenvoimakkuuden perussäädöllä.
Säädin (SUBWOOFER LEVEL) on subwoo-
ferin pohjalevyssä. Subwooferin äänen voi-
makkuus lisääntyy säädintä myötäpäivään
kiertämällä ja vähenee säädintä vastapäi-
vään kiertämällä. Vakioasetus säädölle on -6
dBu (kello 9).
Basson tason säätimet
Subwooferin alimpien taajuuksien toistoa
voidaan muokata vastaamaan kulloista-
kin akustista ympäristöä basson säätimillä
(BASS ROLL-OFF). Pohjalevyssä olevilla
kytkimillä voidaan vaimentaa bassotoistoa
kahden desibelin portain. Taulukossa 1 on
esitetty suuntaa-antavia säätöohjeita.
Vaiheen säätö
Subwooferin ja pääkaiuttimien virheellinen
vaiheistus aiheuttaa vaimentuman niiden
väliselle jakotaajuudelle 5051A on varus-
tettu neliportaisella 0°...-270° asteen vai-
heensäädöllä, jolla tätä virhettä vidaan kor-
jata. Vaihe-ero riippuu subwooferin ja pää-
kaiuttimien keskinäisestä sijainnista, joten
sitä kannattaa lähteä korjaamaan vasta kun
subwoofer ja kaiuttimet ovat lopullisilla sijoi-
tuspaikoillaan.
Vaiheen säätö
testisignaalin avulla
Kytke subwoofer ja vain yksi pääkaiuttimista
päälle ja soita 85 hertsin pistetaajuutta. Sopi-
van 85 hertsin signaalin voit löytää Genelecin
kotisivun Tuotetuki-osiosta, audiolaitteiden
säätöön tarkoitetuilta testilevyiltä tai tuottaa
sopivalla signaaligeneraattorilla.
Käännä -180°
OFF
vaihekytkin vuoroin
päälle ja pois, ja
ON
jätä se siihen asen-
5 6 7
toon, jolla basso-
toisto kuuntelupai-
kalla on vaimeampi.
Tee samoin -90°
OFF
vaihekytkimelle.
ON
5 6 7
L o p u k s i k ä ä n n ä
OFF
- 1 8 0 °
kin vastakkaiseen
ON
asentoonsa.
5 6 7
Subwooferin käyttö
Kun 5051A kytketään sähköverkkoon ensi
kerran tai oltuaan verkosta irrotettuna, vihreä
LED-valo liitinpaneelissa vilkkuu ja sub-
woofer pysyy mykistettynä noin seitsemän
sekunnin ajan. Tämän jälkeen subwoofer
alkaa toimia normaalisti, ja käynnistyy jat-
kossa ilman viivettä, ellei sitä irroteta sähkö-
verkosta. Viiveen aikana subwooferin asetuk-
sia voidaan muuttaa niin, että se reagoi vain
yhteen kaukosäätimeen. Tästä lähemmin
kappaleessa "Subwooferin ja kaukosäätimen
yhteensovittaminen."
Kun pääkaiuttimet on kytketty 5051A:n
otto- ja antoliittimien kautta, koko järjestel-
män äänenvoimakkuutta voidaan säätää
5051A:n kaukosäätimen "+" ja "-" -painik-
keilla. LED-valo subwooferin liitinpaneelissa
vilkkuu säädön aikana ja lakkaa vilkkumasta
kun maksimi- tai minimitaso on saavutettu.
5051A voidaan mykistää lyhyellä painal-
luksella kaukosäätimen virtapainikkeeseen.

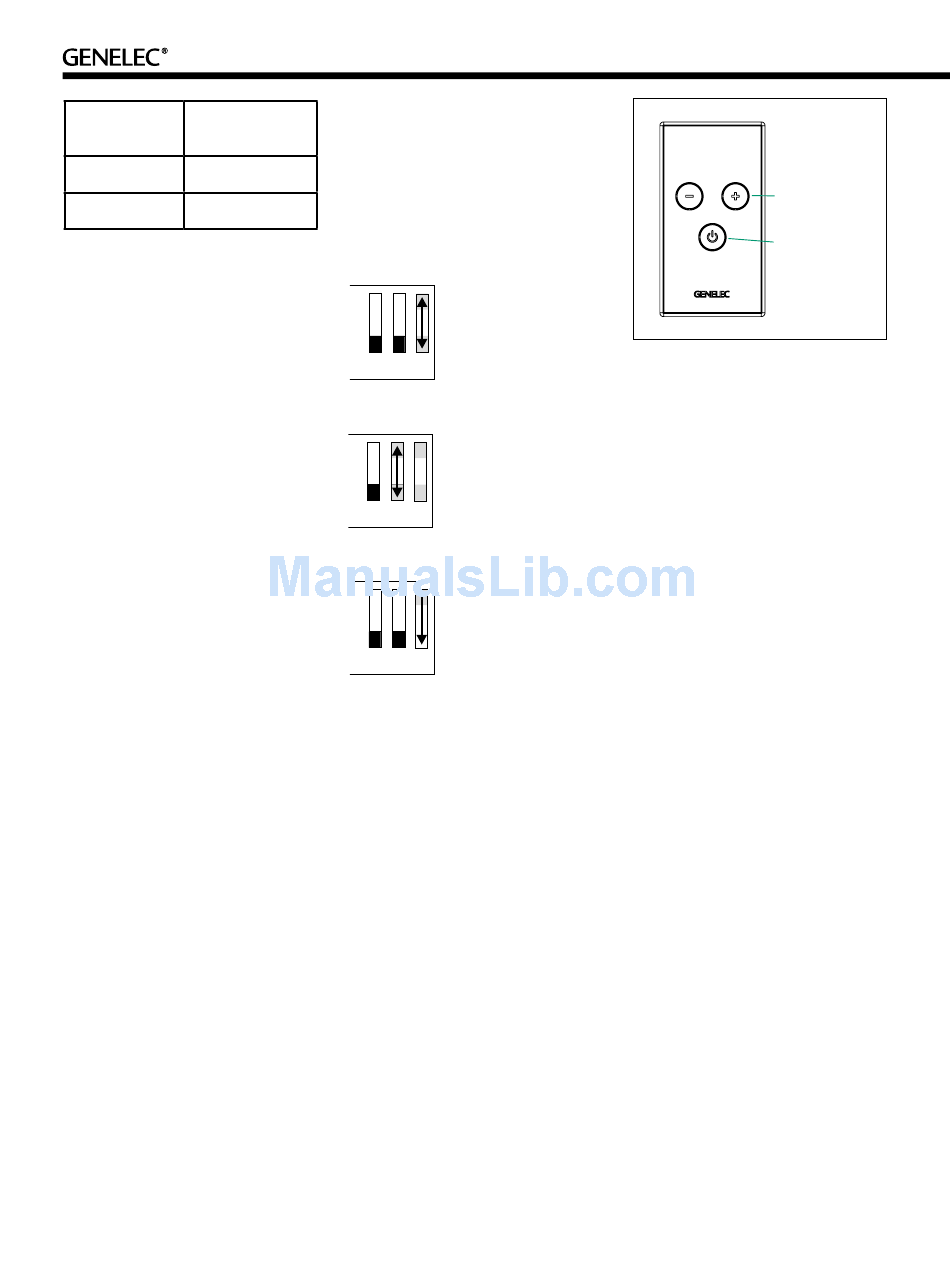

Kuva 3. Kaukosäätimen painikkeet.
Uusi painallus virtapainikkeeseen tai "+"
-painikkeeseen palauttaa subwooferin toi-
mintaan. LED-valo vilkkuu noin kerran sekun-
nissa subwooferin ollessa mykistettynä. Sub-
wooferin äänenvoimakkuusasetusta voidaan
pienentää "-" -painikkeella mykistystilan
aikana.
5051A kytketään valmiustilaan pitämällä
kaukosäätimen virtapainketta painettuna
kunnes LED-valo sammuu. Subwoofer palau-
tetaan toimintatilaan virtakytkimen painalluk-
va i h e k y t -
sella.
5051A kytkeytyy automaattisesti valmius-
tilaan ellei sen ottoliitäntöihin syötetä audio-
signaalia noin tuntiin. Subwoofer käynnistyy
tässä tapauksessa automaattisesti kun sig-
naali palaa tai se voidaan käynnistää paina-
malla mitä tahansa painiketta kaukosääti-
messä.
Automaattinen
ylikuormitussuojaus
5051A on varustettu automaattisella yli-
kuormitussuojauksella, joka alentaa äänen-
voimakkuutta mikäli laite uhkaa vaurioitua.
Suojaustoiminnon aktivoituessa subwoofer
ei reagoi kaukosäätimellä tehtäviin säätöihin.
LED-valo liitinpaneelissa varoittaa ylikuormi-
tuksesta muuttumalla vihreästä oranssiksi ja
osoittaa suojapiirin aktivoitumisen muuttu-
malla punaiseksi. Alenna äänenvoimakkuutta
jos suojapiiri aktivoituu.
Subwooferin ja
kaukosäätimen
yhteensovittaminen
Tehtaalta toimitettaessa 5051A:n mukana
toimitettavat kaukosäätimet toimivat kaik-
kien 5051A-subwoofereiden kanssa. Jos
ÄÄNEN-
VOIMAKKUUDEN
SÄÄTÖ
VIRTAPAINIKE
