Genelec 8030A Operating Manual page 9

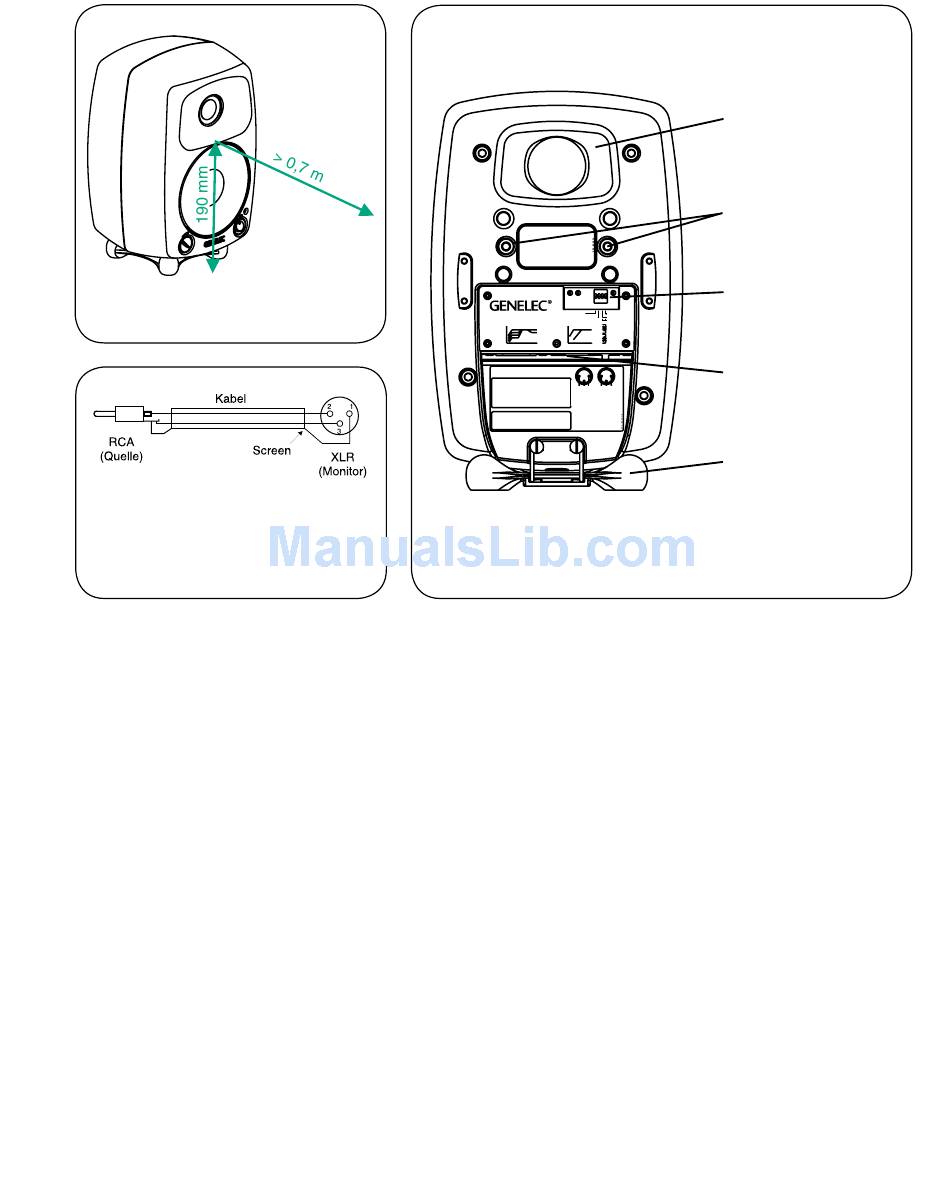

Abbildung 1: Lage der akustischen
Achse
Abbildung 2: Anschlusskabel für
unsymmetrische Tonquellen
(beispielsweise Cinch auf XLR)
Einstellung der Filter
Der Frequenzgang des GENELEC 8030A lässt sich
zur Anpassung an die akustische Umgebung justie-
ren. Dazu sind DIP-Schalter an der Gehäuserück-
seite angeordnet, mit denen die entsprechenden
Filter aktiviert werden können. Die Filter sind „Treble
Tilt", Bass Tilt" und „Bass Roll-Off". Empfehlendwert
ist der Einsatz eines akustischen Mess-System wie
WinMLS, um das Ergebnis der Justierung zu über-
prüfen. Allerdings kann auch sorgfältiges Hören mit
ausgewähltem Audiomaterial zu guten Ergebnissen
verhelfen, wenn ein Mess-System nicht verfügbar
ist. Die Tabelle 1 zeigt einige typische Einstellungen
für verschiedene Positionen im Raum. Die Tabelle 4
zeigt die Wirkung der Einstellmöglichkeiten im refle-
xionsfreien Raum.
AKUSTISCHE
ACHSE
Abbildung 3: Einstellmöglichkeiten und Anschlüsse auf
der Rückseite des 8030A.
WARNING
ELECTRIC SHOCK HAZARD. DO NOT OPEN. DO NOT SUBJECT
TO WATER OR MOISTURE. NO USER SERVICEABLE PARTS
INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
USE EARTHED MAINS CONNECTION ONLY.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR. NE PAS
EXPOSER À L'EAU OU L'HUMIDITÉ. AUCUN COMPOSANT À
L'INTÉRIEUR REMPLAÇABLE PAR L'UTILISATEUR. ADRESSER
TOUTE RÉPARATION À UN PERSONNEL QUALIFIÉ. CET
APPAREIL DOIT ÊTRE RACCORDÉ À LA TERRE.
TREBLE TILT -2dB BASS TILT -4 dB
BASS ROLL-OFF -6dB 85Hz BASS TILT -2 dB
BASS TILT -6 dB
BASS AND TREBLE TILT BASS ROLL-OFF
dB dB
ALL OFF ALL OFF ON
0 0
3 1
-2
4
-4
3+4 -6 2
-6
OFF
55 1k 5k 20k 55 85 500 Hz
MAINS INPUT
50 / 60 Hz 80 W 230 V~ OUT IN
1 2 2 1
3 3
8030A BI-AMPLIFIED
-
GND - + + GND
MONITORING SYSTEM
MAGNETICALLY SHIELDED
MADE IN FINLAND www.genelec.com
SERIAL NUMBER
Treble Tilt
Das Treble-Tilt-Filter senkt hohe Frequenzen ober-
halb von 5 kHz in 2 dB-Stufen ab (Schalter 1). Es
kann eingesetzt werden, wenn eine übertriebene
Höhenwiedergabe ausgeglichen werden soll.
Bass Tilt
Das Bass-Tilt-Filter erlaubt eine Abschwächung
der Wiedergabe unter 2 kHz in drei Stufen. Die-
se Abschwächung kann notwendig werden, wenn
der Lautsprecher nahe einer Wand oder einer
anderen Fläche aufgestellt wird. Die Absenkungs-
stufen sind –2 dB (Schalter 3 auf „ON"), –4 dB
(Schalter 4 auf „ON") und –6 dB (beide Schalter
auf „ON").
BASSREFLEX-
ÖFFNUNG
DECKEN-UND
WANDMONTAGE
FILTER-SCHALTER
ANSCHLUSSFELD
UND NETZSCHALTER
(HORIZONTAL)
Iso-Pod™
TISCHFUSS
Deutsch 9
