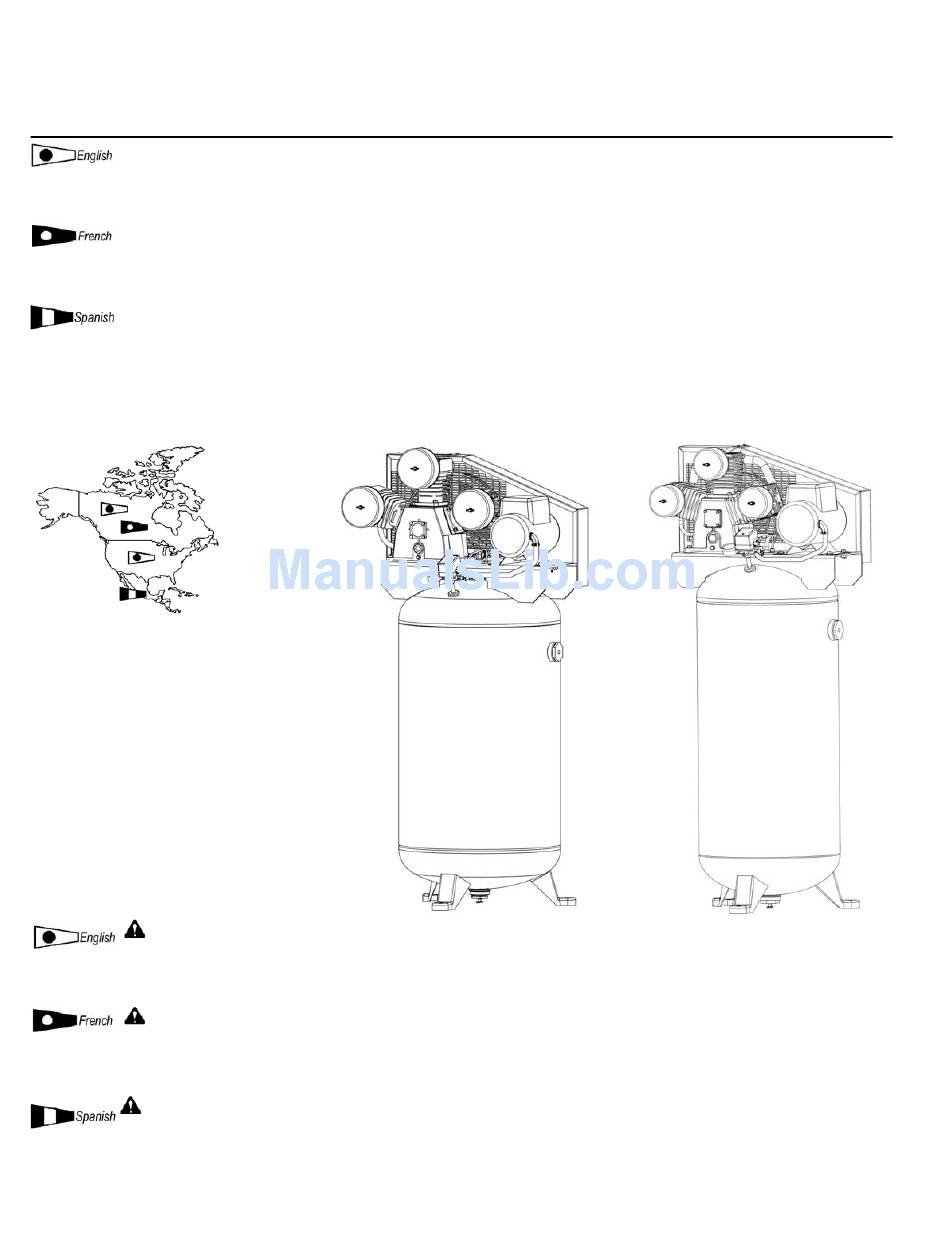

Operator Manual
Manuel de l'opérateur
Manual del operador
Single–Stage Belt Drive, Electric Air Compressors
TOPS™ -
NOTE: These units DO NOT require a magnetic starter.
Compresseurs d'air électriques à un étage à entraînement par courroie
TOPS™
- Dispositif de protection contre la surcharge thermique
REMARQUE : Ces compresseurs ne nécessitent pas l'installation d'un démarreur magnétique.
Compresores eléctricos de aire, de una sola etapa y accionamiento por correa
TOPS™ -
NOTA: Estas unidades no requieren la instalación de un arrancador magnético.
WARNING: Read and understand all safety precautions in this manual before operating. Failure to comply with
instructions in this manual could result in personal injury, property damage, and/or voiding of your warranty.
Coleman Powermate Compressors WILL NOT be liable for any damage because of failure to follow these
instructions.
AVERTISSEMENT : Lisez et veillez à bien comprendre toutes les consignes de sécurité de ce manuel avant
d'utiliser l'appareil. Toute dérogation aux instructions contenues dans ce manuel peut entraîner l'annulation de la
garantie, causer des blessures et/ou des dégâts matériels. Le fabricant NE SAURA être tenu responsable de
dommages résultant de l'inobservation de ces instructions.
ADVERTENCIA: Lea y comprenda todas las precauciones de seguridad contenidas en este manual antes de
utilizar esta unidad. Si no cumple con las instrucciones de este manual podría ocasionar lesiones personales,
daños a la propiedad y/o la anulación de su garantía. El fabricante NO SERÁ responsable de ningún daño por no
acatar estas instrucciones.
Thermal Overload Protection System
Sistema de protección contra sobrecargas térmicas
200-2392
Revision D
10-05
