Numéros des fentes du PDP qui sont compatibles avec les cartes accessoires.
37 pouces
42 pouces 50 pouces

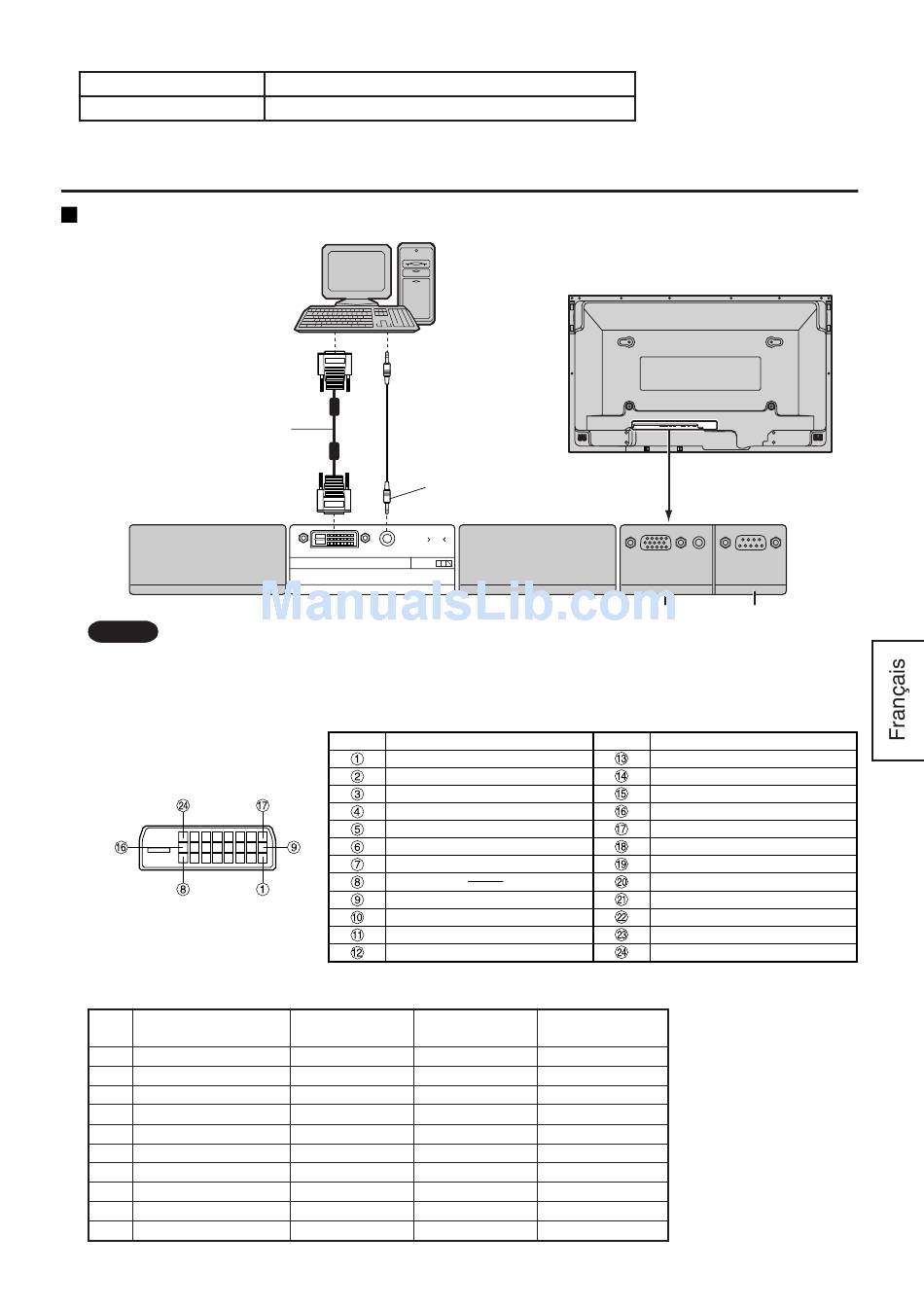

Raccordements
Exemple de mise en oeuvre
Ordinateur avec sortie
vid o num rique RVB
C ble vid o num rique
RVB (accessoire)
SLOT1
• Si l'ordinateur personnel n'est pas compatible
Remarques:
"Plug & Play" (DDC1/2B) en matière d'écran,
sa configuration devra être reprise après le
raccordement de l'écran à l'ordinateur personnel.
Identification des bornes du
connecteur d'entrée RVB
numérique
Vue du port de connexion
Signaux d'entrée concernés
Nom du signal
1 525 (480) /60p
2 625 (575) /50p
3 750 (720) /60p
4 1 125 (1 080) /60i
640 × 480 @60Hz
5
852 × 480 @60Hz
6
800 × 600 @60Hz
7
1 024 × 768 @60Hz
8
1 066 × 600 @60Hz
9
1 366 × 768 @60Hz
10
Slot1 , Slot2
Slot1 , Slot2 [ Slot3 n'est pas compatible ]
Minifiche
(M3)
TBMU310
PET
AUDIO
RGB(digital)IN SLOT
1 2 3
SLOT2
Nom du signal
Numéro de broche
Données 2- T.M.D.S
Données 2+ T.M.D.S
Blindage pour données 2/4 T.M.D.S
Données 4- T.M.D.S
Données 4+ T.M.D.S
Horloge DDC
Données DDC
Données 1- T.M.D.S
Données 1+ T.M.D.S
Blindage pour données 1/3 T.M.D.S
Données 3- T.M.D.S
Fréquence Fréquence
horizontale (kHz) verticale (Hz)
31,47 59,94
31,25 50,00
45,00 60,00
33,75 59,94
31,47 59,94
31,50 60,00
37,88 60,32
48,36 60,00
37,88 60,32
48,36 60,00
Panneau arri re de l' cran plasma
AUDIO
SLOT3 PC IN
Reliez les sorties vid o
et audio du PC.
(Lisez le mode d'emploi qui accompagne
l' cran plasma.)
Numéro de broche
Données 3+ T.M.D.S
+5 V CC
Masse
Capteur prise active
Données 0- T.M.D.S
Données 0+ T.M.D.S
Blindage pour données 0/5 T.M.D.S
Données 5- T.M.D.S
Données 5+ T.M.D.S
Blindage pour horloge T.M.D.S
Horloge+ T.M.D.S
Horloge- T.M.D.S
Fréquence d'horloge
d'un point (MHz)
27,00
29,00
74,25
74,25
25,17
33,55
40,00
65,00
53.30
86,75
SERIAL
Utilisez ce port pour
commander l' cran
plasma partir de
l'ordinateur.
Nom du signal
