Sleufnummers van het PDP-apparaat die compatibel zijn met de aansluitingenkaarten
37 inch
42 inch, 50 inch
Aansluitingen

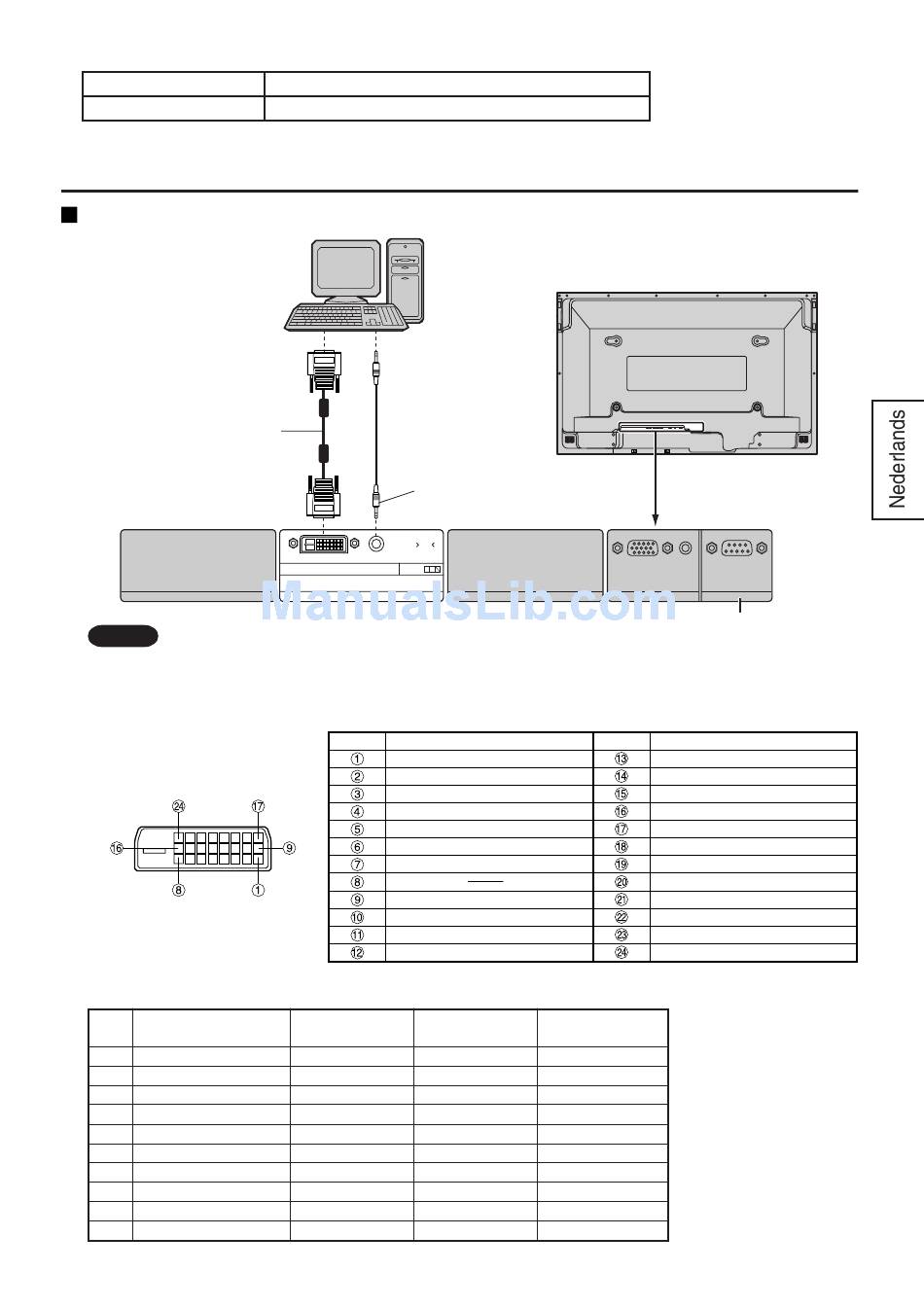

Aansluitvoorbeeld
PC met digitale
RGB video-uitgang
Digitale RGB
videokabel (bijgeleverd)
SLOT1
• Als uw PC de plug-and-play functie (DDC1/2B)
Opmerkingen:
voor displays niet ondersteund, moet de PC opnieuw
geconfigureerd worden nadat deze op het plasmadisplay
is aangesloten.
Pinrangschikking van de digitale
RGB ingangsaansluiting
Aanzicht van de aansluitpoort
Geschikte ingangssignalen
Signaalnaam
1 525 (480) /60p
2 625 (575) /50p
3 750 (720) /60p
4 1.125 (1.080) /60i
640 × 480 @60Hz
5
852 × 480 @60Hz
6
800 × 600 @60Hz
7
1.024 × 768 @60Hz
8
1.066 × 600 @60Hz
9
1.366 × 768 @60Hz
10
Sleuf 1, Sleuf 2
Sleuf 1, Sleuf 2 [ Sleuf 3 is niet compatibel ]
Ministekkerbus
(M3)
TBMU310
PET
AUDIO
RGB(digital)IN SLOT
1 2 3
SLOT2
Signaalnaam
Pin nr.
T.M.D.S. data 2-
T.M.D.S. data 2+
T.M.D.S. data 2/4 afgeschermd
T.M.D.S. data 4-
T.M.D.S. data 4+
DDC klok
DDC data
T.M.D.S. data 1-
T.M.D.S. data 1+
T.M.D.S. data 1/3 afgeschermd
T.M.D.S. data 3-
Horizontale Verticale
frequentie (kHz) frequentie (Hz)
31,47 59,94
31,25 50,00
45,00 60,00
33,75 59,94
31,47 59,94
31,50 60,00
37,88 60,32
48,36 60,00
37,88 60,32
48,36 60,00
Achterpaneel van plasmascherm
AUDIO
SLOT3 PC IN
Verbind deze aansluitingen
met de video- en
audio-uitgangen van de PC.
(Zie de handleiding die bij het plasmadisplay wordt geleverd.)
Pin nr.
T.M.D.S. data 3+
+5 V gelijkspanning
Aarde
Hot-plug detectie
T.M.D.S. data 0-
T.M.D.S. data 0+
T.M.D.S. data 0/5 afgeschermd
T.M.D.S. data 5-
T.M.D.S. data 5+
T.M.D.S. klok-afscherming
T.M.D.S. klok+
T.M.D.S. klok-
Dot-clock
frequentie (MHz)
27,00
29,00
74,25
74,25
25,17
33,55
40,00
65,00
53.30
86,75
SERIAL
Gebruik deze poort om het
plasmadisplay vanaf uw PC
te bedienen.
Signaalnaam
13
