1"
4
....
_
_
_
de
casa/s : ,tes
ea

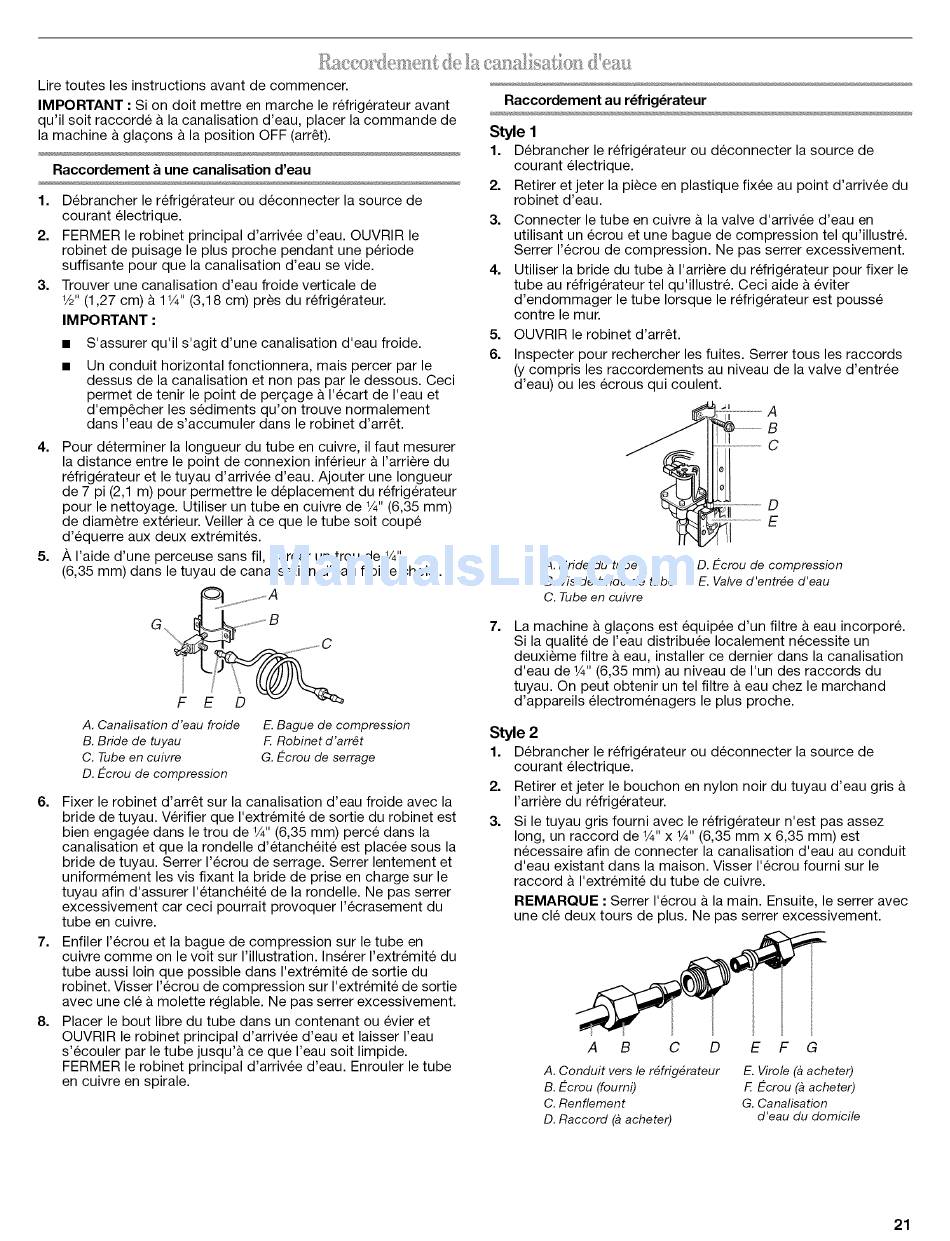

Lire toutes les instructions
avant de commencer.
IMPORTANT : Si on doit mettre en marche le refrig6rateur avant
qu'il soit raccorde & la canalisation d'eau, placer la commande
de
la machine a glagons a la position OFF (arr_t).
Raccordement a une canalisation d'eau
1. Debrancher le refrig6rateur ou deconnecter la source de
courant electrique.
2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une periode
suffisante pour que la canalisation d'eau se vide.
3. Trouver une canalisation d'eau froide verticale de
1/2"(1,27 cm) a 1V4" (3,18 cm) pres du refrigerateur.
IMPORTANT
:
S'assurer qu'il s'agit d'une canalisation d'eau froide.
Un conduit horizontal fonctionnera,
mais percer par le
dessus de la canalisation et non pas par le dessous. Ceci
permet de tenir le point de pergage & I'ecart de I'eau et
d'emp_cher
les sediments qu'on trouve normalement
dans I'eau de s'accumuler
dans le robinet d'arr_t.
4=
5=
Pour determiner la Iongueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inferieur & I'arriere du
refrigerateur et le tuyau d'arrivee d'eau. Ajouter une Iongueur
de 7 pi (2,1 m) pour permettre le deplacement du refrigerateur
pour le nettoyage. Utiliser un tube en cuivre de 1/4"(6,35 mm)
de diametre exterieur. Veiller & ce que le tube soit coupe
d'equerre aux deux extremites.
/_,I'aide d'une perceuse sans ill, percer un trou de 1/4"
(6,35 mm) dans le tuyau de canalisation d'eau froide choisi.
Raccordement au r_frig_rateur
2.
3.
Style 1
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
Retirer et jeter la piece en plastique fixee au point d'arrivee du
robinet d'eau.
4=
5.
6.
Connecter le tube en cuivre & la valve d'arrivee d'eau en
utilisant un ecrou et une bague de compression
tel qu'illustr&
Serrer I'ecrou de compression.
Ne pas serrer excessivement.
Utiliser la bride du tube & I'arriere du refrigerateur pour fixer le
tube au refrigerateur tel qu'illustr&
Ceci aide & eviter
d'endommager
le tube Iorsque le refrigerateur est pousse
contre lemur.
OUVRIR le robinet d'arr_t.
Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements
au niveau de la valve d'entree
d'eau) ou les ecrous qui coulent.
A
B
C
D
°°--
E
7=
A. Bride du tube
D. E-crou de compression
B. Vis de bride de tube
E. Valve d'entr_e d'eau
C. Tube en cuivre
La machine & glagons est equipee d'un filtre & eau incorpor&
Si la qualite de I'eau distribuee Iocalement necessite un
deuxieme filtre & eau, installer ce dernier dans la canalisation
d'eau de 1¼,, ( 6,35 mm) au niveau de I'un des raccords du
tuyau. On peut obtenir un tel filtre a eau chez le marchand
d'appareils electromenagers
le plus proche.
6.
A. Canafisation d'eau froide
B. Bride de tuyau
C. Tube en cuivre
D. E-crou de compression
E. Bague de compression
F. Robinet d'arr_t
G. E-crou de serrage
Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la
bride de tuyau. Verifier que I'extremite de sortie du robinet est
bien engagee dans le trou de 1/4"(6,35 mm) perce dans la
canalisation et que la rondelle d'etancheite est placee sous la
bride de tuyau. Serrer I'ecrou de serrage. Serrer lentement et
uniformement
les vis fixant la bride de prise en charge sur le
tuyau afin d'assurer I'etancheite de la rondelle. Ne pas serrer
excessivement
car ceci pourrait provoquer I'ecrasement du
tube en cuivre.
Style 2
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris
I'arriere du refrigerateur.
3. Si le tuyau gris fourni avec le refrigerateur n'est pas assez
long, un raccord de 1¼,, x 1¼,, ( 6,35 mmx 6,35 ram) est
necessaire afin de connecter la canalisation d'eau au conduit
d'eau existant dans la maison. Visser I'ecrou fourni sur le
raccord a I'extremite du tube de cuivre.
REMARQUE
: Serrer I'ecrou & la main. Ensuite, le serrer avec
une cle deux tours de plus. Ne pas serrer excessivement.
7. Enfiler I'ecrou et la bague de compression sur le tube en
cuivre comme on le voit sur I'illustration. Inserer I'extremite du
tube aussi loin que possible dans I'extremite de sortie du
robinet. Visser I'ecrou de compression sur I'extremite de sortie
avec une cle a molette reglable. Ne pas serrer excessivement.
8. Placer le bout libre du tube dans un contenant ou evier et
OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau
s'ecouler par le tube jusqu'a ce que I'eau soit limpide.
FERMER le robinet principal d'arrivee d'eau. Enrouler le tube
en cuivre en spirale.
A
B
C
D
E
F
G
A. Conduit vers le r_frig_rateur
E. Virole (4 acheter)
B. E-crou (foumi)
F. E-crou (4 acheter)
C. Renflement
G. Canalisation
D. Raccord (4 acheter)
d'eau du domicile
21
