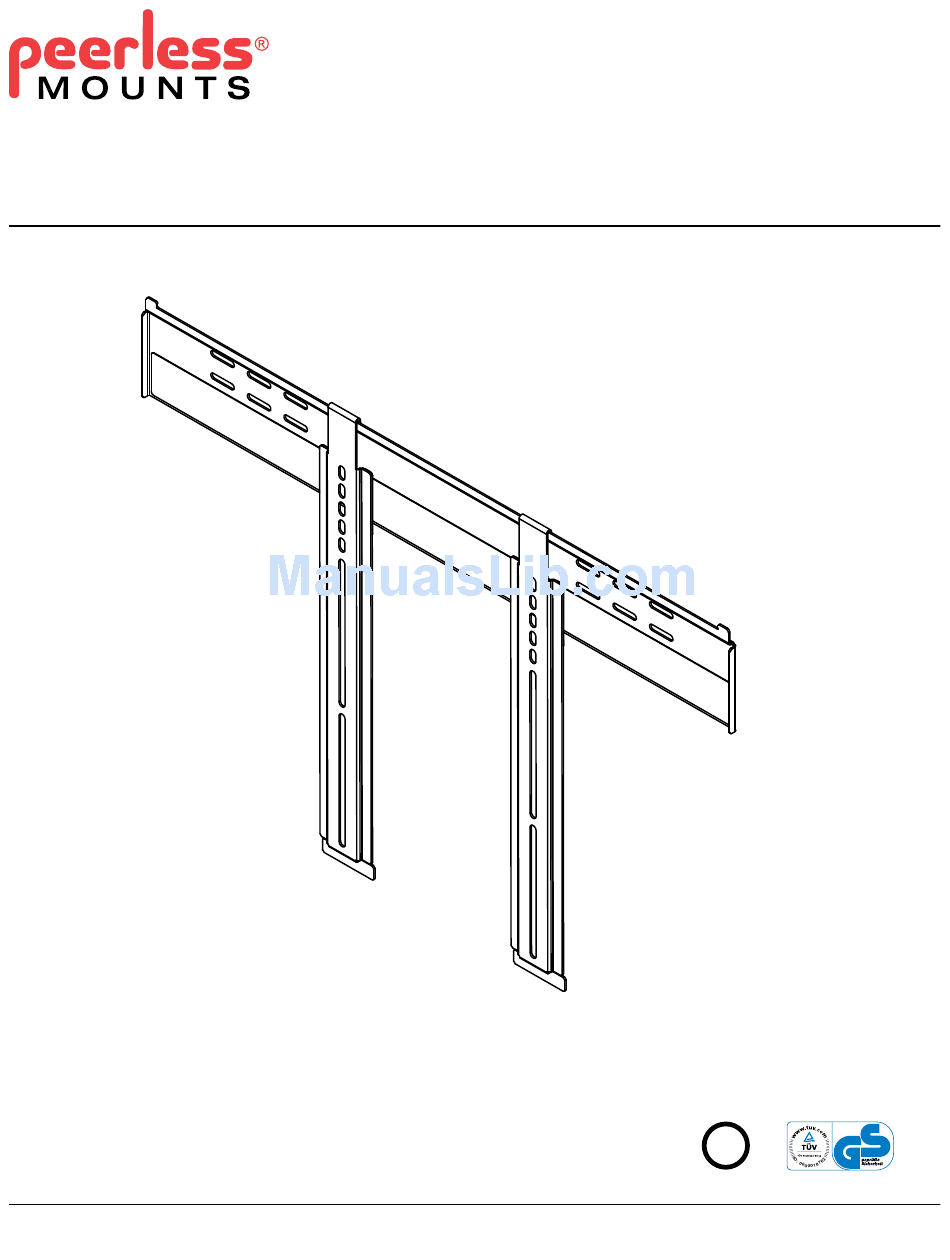

Installation and Assembly:
Peerless Ultra-Thin Flat Mount for 32" to 56"* LCD Flat
Panel Screens
Models: SUF650P
*Screen Compatability Requirements
• The depth of this mount (0.33") may not provide sufficient space for
proper ventilation on some screens. Please refer to the manufacturer's
requirements for mounting your screen before installation.
• The screen must have a flat mounting surface, or the mounting holes need
on be on the furthest back surface of the screen.
• Input/Output connection must be properly oriented to accomodate mounting
0.33" from the wall.
U L
C
US
©
Max UL Load Capacity: 150 lb (68kg)
ISSUED: 05-29-08 SHEET #: 202-9282-5 12-01-09
