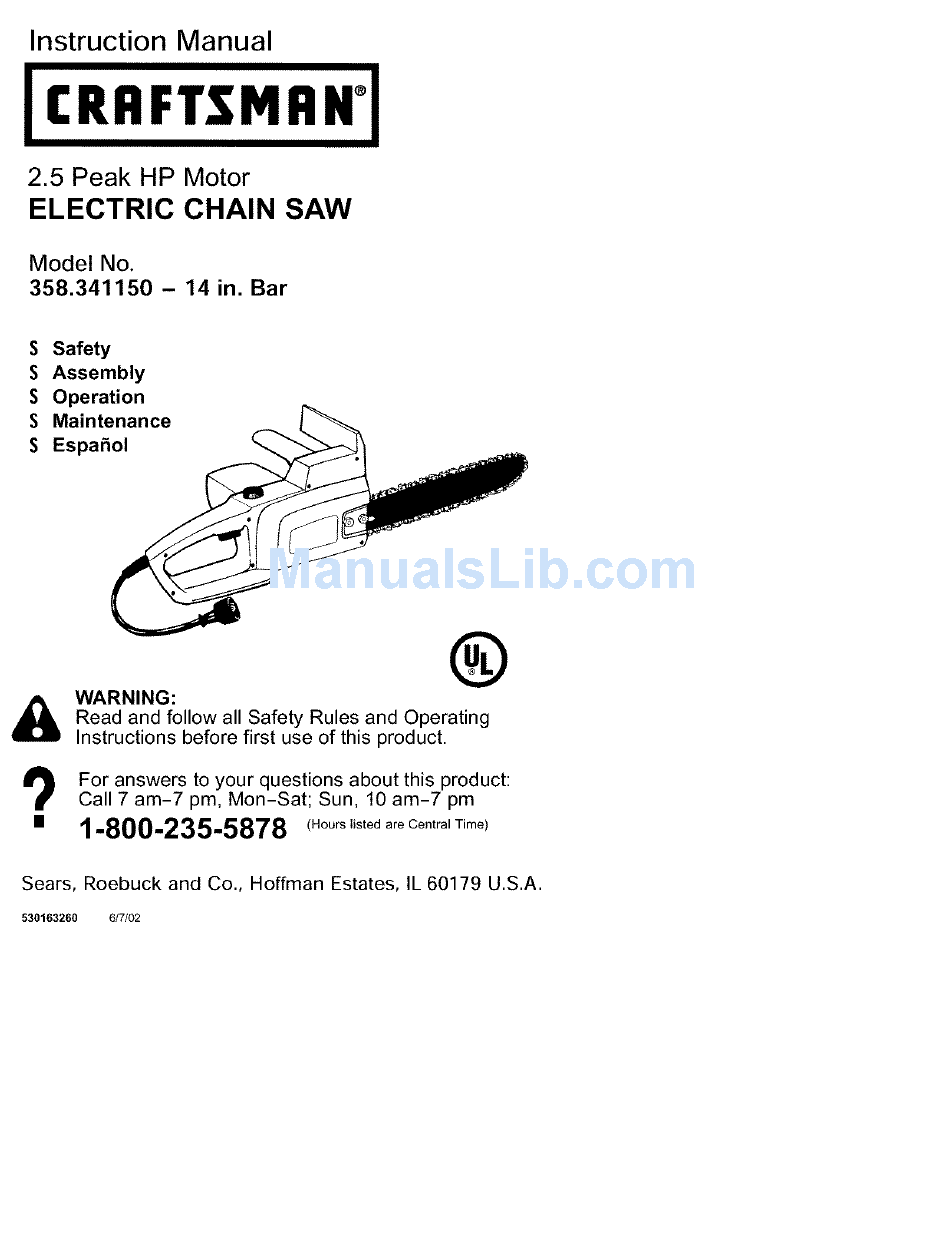

I CRRFTSMRN°I
2.5 Peak HP Motor
ELECTRIC
CHAIN SAW
Model No.
358.341150
- 14 in. Bar
S Safety
S Assembly
S Operation
S Maintenance
S Espahol
®
WARNING:
Read and follow all Safety Rules and Operating
Instructions
before first use of this product.
For answers
to your questions
about this product:
Call 7 am-7 pm, Mon-Sat;
Sun, 10 am-7
pm
1-800-235-5878
/Hoors,,sted
are Central
Time)
Sears, Roebuck
and Co., Hoffman
Estates, IL 60179 U.S.A.
530163260
6/7/02
