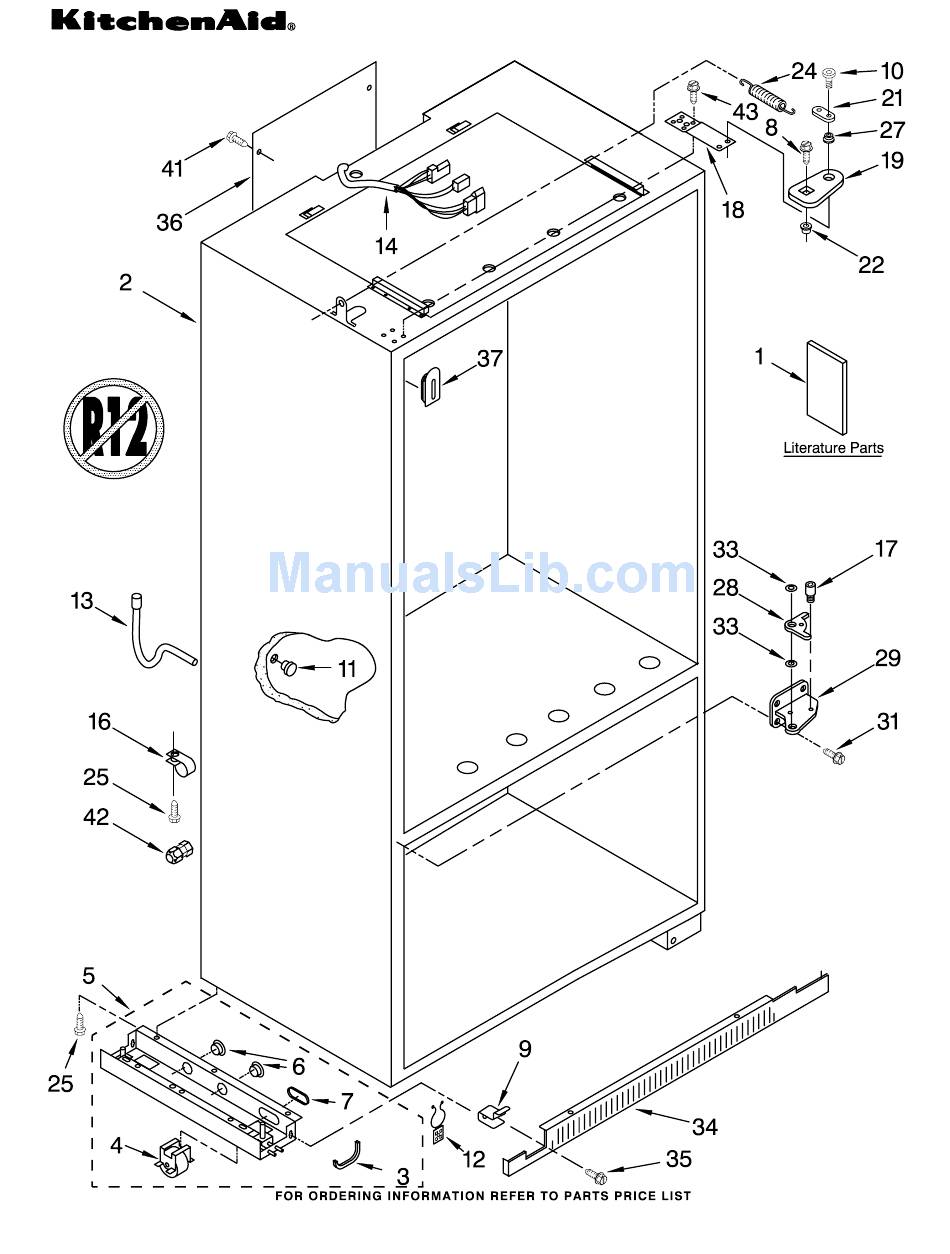

CABINET PARTS For Model: KBLC36MHS00 Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION 2002903 Bushing 2005007 Grommet, LITERATURE PARTS 2004517 Spring, Door Flexible LIT2005193 Use & Care Guide Closure 2001297 Screw LIT2005194 Energy Label 2006442 Mounting Bracket, 486194 Screw LIT2005213 Service &...
Page 3
CABINET AND BREAKER TRIM PARTS For Model: KBLC36MHS00 Illus. Part DESCRIPTION Cabinet, Trim 2005256 Right Side 2005493 Left Side 2003857 Screw 1163283 Screw 487246 Repair, Screw 2004536 Cabinet, Trim (Bottom) 486194 Screw 2003645 Cabinet, Trim Top 2005786 Breaker Trim 2005782 Cover, Hinge 4398373...
Page 4
TOP GRILLE AND UNIT COVER PARTS For Model: KBLC36MHS00 Illus. Part DESCRIPTION 2005312 Top Grille Assembly 2005549 Cover, Unit 486194 Screw 2002484 Grille, Bracket 2001415 Screw 2005292 Nameplate 2005534 Guard, Compressor Wiring 2006445 Baffle-Air, Condenser 2004333 Nut 2005485 Bracket, Trim Panel 2006197 Louver, Vent 2005483 Bracket, Louver 488649 Screw...
Page 5
LINER PARTS For Model: KBLC36MHS00 4398373...
Page 6
LINER PARTS For Model: KBLC36MHS00 Illus. Part DESCRIPTION Liner, Refrigerator (Not Servicable) Liner,Freezer (Not Servicable) 2005775 Wiring Channel Side 2005932 Diffuser Cap, Left Side 2005931 Diffuser Cap, Right Side 2171846 Release Valve 487539 Screw, 8-15 x .500 486194 Screw 548268 Grommet 2006148 Wiring Channel, Freezer Rear 2204505 Foam, Fan Shroud...
REFRIGERATOR SHELF PARTS For Model: KBLC36MHS00 4398373...
Page 10
REFRIGERATOR SHELF PARTS For Model: KBLC36MHS00 Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION 2006254 Screw, 2005429 Air Damper, Deli 2005134 Slide, Freezer 2005151 Rail-Rear, Deli 6-19 x .250 Basket 2005152 Glass Shelf, Deli 2005477 Glass, Crisper 2005981 Spacer, Slide 2005153 Rail-Front, Deli Shelf 487559 Screw,...
Page 11
FREEZER DOOR AND BASKET PARTS For Model: KBLC36MHS00 4398373...
Page 12
FREEZER DOOR AND BASKET PARTS For Model: KBLC36MHS00 Illus. Part DESCRIPTION 2204532 Freezer Door Panel (F.I.P.) 2204525 Divider, Basket 2207429 Clamp, Divider 2207415 Nut, Crimp 488649 Screw 2005400 Foam, Filler 2006139 Spacer, Door Edge Side 2006138 Spacer, Door Edge Top & Bottom 2005187 Door Gasket, Magnetic 488531 Screw...
REFRIGERATOR DOOR PARTS For Model: KBLC36MHS00 4398373...
Page 14
REFRIGERATOR DOOR PARTS For Model: KBLC36MHS00 Illus. Part DESCRIPTION 2005168 Refrigerator Door (Includes Item 9) 2005395 Skin, Door 2005171 Hinge Assembly, 2004520 Spacer-Hinge, 3400060 Screw, 10-32 x .750 2003985 Hinge Assembly, Bottom 2005397 Filler, Foam 2006140 Spacer, Door Edge Side 2005174 Door Gasket, Magnetic 488531 Screw,...
Page 15
UPPER UNIT PARTS For Model: KBLC36MHS00 4398373...
Page 16
UPPER UNIT PARTS For Model: KBLC36MHS00 Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION 2164492 Drier 2003398 Assembly, Unit 2169135 Motor, Fan Following Parts Not Illustrated Base 1108179 Blade, Fan 2163787 Clip, Compressor and Optional Parts Not Included 2003169 Orifice, Fan Mounting (4) 489099 Screw (3) 2183418 Compressor...
Page 17
LOWER UNIT AND TUBE PARTS For Model: KBLC36MHS00 4398373...
Page 18
LOWER UNIT AND TUBE PARTS For Model: KBLC36MHS00 Illus. Part DESCRIPTION 2006343 Defrost Bi-Metal 486194 Screw 2003271 Sleeve 2002171 Sleeve 2005577 Condenser Inlet Tube 2005576 Sleeve 2003015 Tube, Connect (Drier) 2004545 Heater, Drain Pan 1113062 Hanger, Heater 2005908 Shield, Drain Pan 2002448 Sleeve 2002995 Tube, Discharge 2003272 Sleeve...
