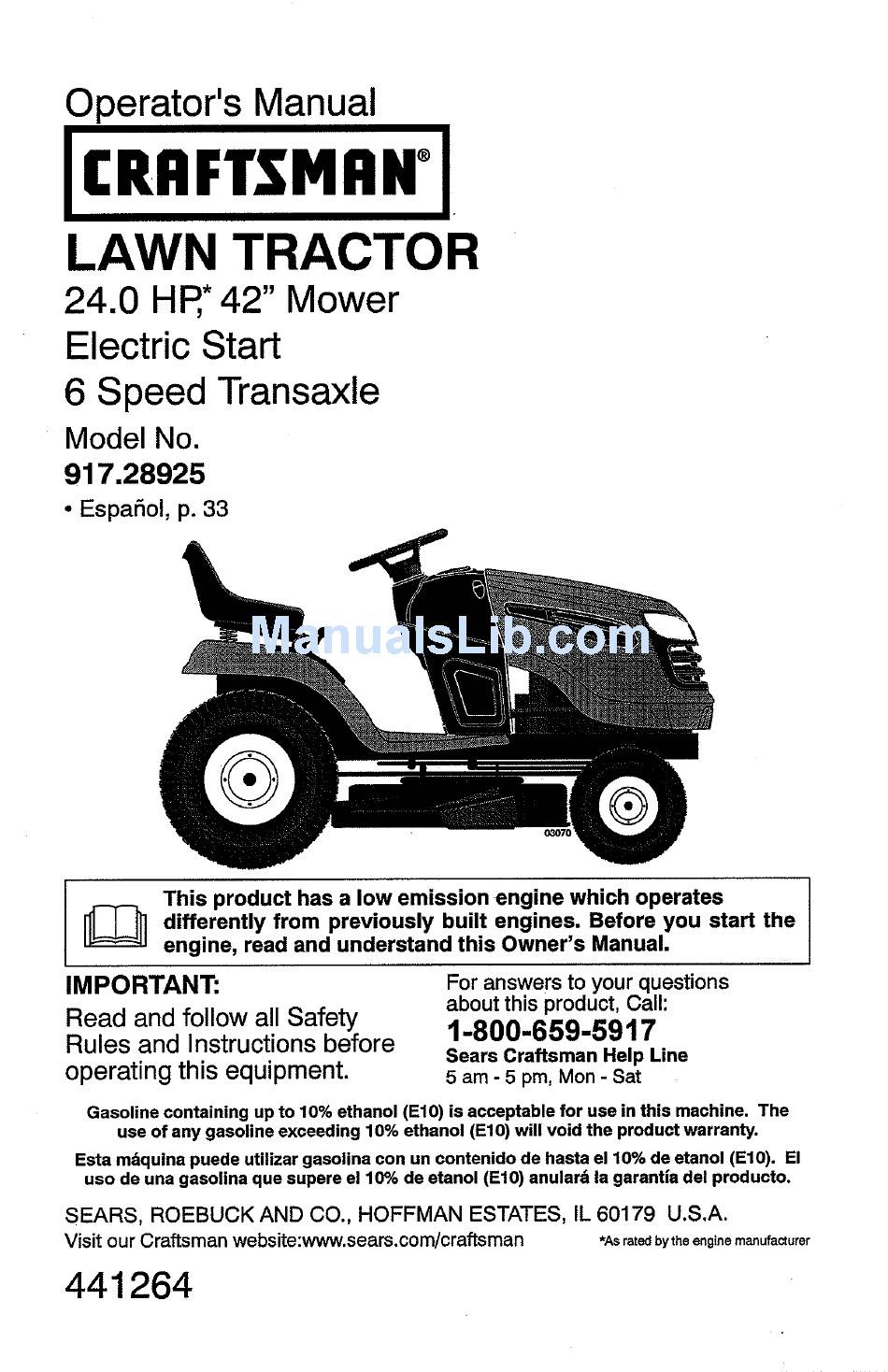

Operator's Manual
[ERIIFTSMI W[
LAWN TRACTOR
24.0 HP,*42" Mower
Electric Start
6 Speed Transaxle
Model No.
917.28925
• EspaSol, p. 33
Q
IMPORTANT:
Read and follow all Safety
Rules and Instructions before
operating this equipment.
This product has a low emission engine which operates
differently from previously built engines. Before you start the
engine, read and understand this Owner's Manual,
For answers to your questions
about this product, Call:
1-800-659-5917
Sears Craftsman
Help Line
5 am - 5 prn, Mon - Sat
Gasoline containing up to 10% ethanol (El0) is acceptable for use in this machine. The
use of any gasoline exceeding 10% ethanol (El0) will void the product warranty.
Esta mdquina puede utilizar gasolina con un contenido de hasta el 10% de etanol (El0). El
uso de una gasolina que supere el 10% de etanol (El0) anulard la garantfa del producto.
SEARS,
ROEBUCK
AND CO., HOFFMAN
ESTATES, IL 60179
U.S.A.
Visit our Craftsman website:www.sears.com/craftsman
*As rated
bythe engine manufacturer
441264
