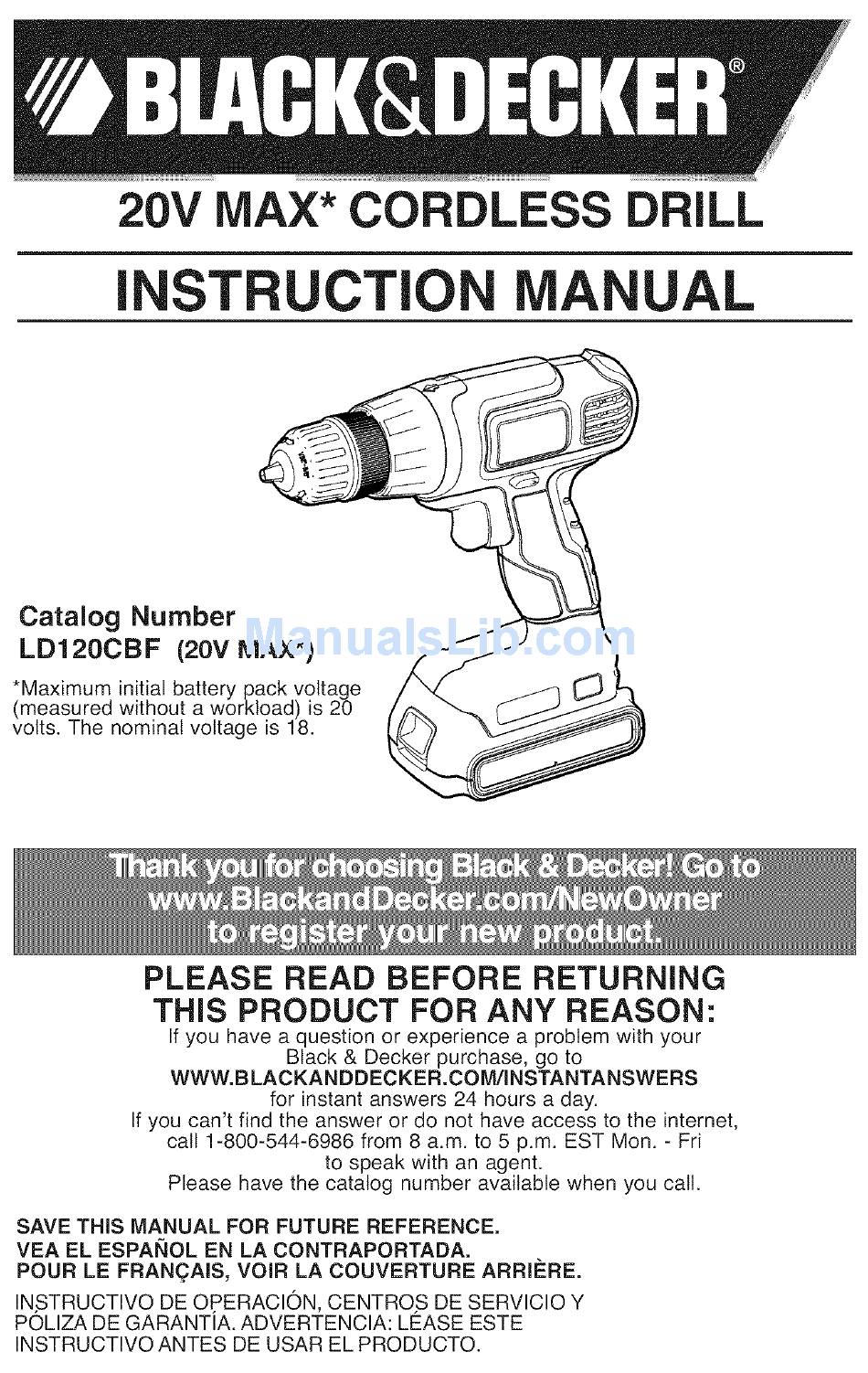

20V MAX* CORDLESS
DRILL
INSTRUCTI
AL
Catalog
Number
LD120CBF
(20V MAX*)
*Maximum initial battery pack voltage
(measured without a workload) is 20
volts. The nominal voltage is 18.
PLEASE READ BEFORE
RETURNING
THIS PRODUCT
FOR ANY REASON:
If you have a question or experience a problem with your
Black & Decker purchase, go to
WWW.B LACKANDDECKER.COM/INSTANTANSWERS
for instant answers 24 hours a day.
If you can't find the answer or do not have access to the internet,
call 1-800-544-6986
from 8 a.m. to 5 p.m. EST Mon.- Fri
to speak with an agent.
Please have the catalog number available when you call.
SAVE THiS MANUAL FOR FUTURE REFERENCE.
VEA EL ESPAI_OL EN LA CONTRAPORTADA.
POUR LE FRAN(_,AIS, VOIR LA COUVERTURE
ARRI#RE.
IN STRUCTIVO DE OPERACI6N,
CENTROS DE SERVICIO Y
POLIZA DE GARANTIA. ADVERTENCIA: LEASE ESTE
INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
