英特尔台式机主板 DG965WH 产品指南
安装处理器风扇散热器
随台式机主板 DG965WH 提供了一个集成的处理器风扇散热器固定架 (RM)。有关如何将处理器
风扇散热器连接到集成处理器风扇散热器固定架上的说明，请参阅盒装处理器手册或访问以下英特尔
万维网站点：
Integration of the Boxed Intel
连接处理器风扇散热器电缆
将处理器风扇散热器电缆连接到 4 针处理器风扇接头连接器上（参见图 12）。建议采用带有
4 针连接器的风扇（如图 12 中的 A）；也可使用带有 3 针连接器的风扇（如图 12 中的 B）。
然而，由于 3 针连接器的风扇不能使用板上风扇控制，所以风扇将始终以全速运转。

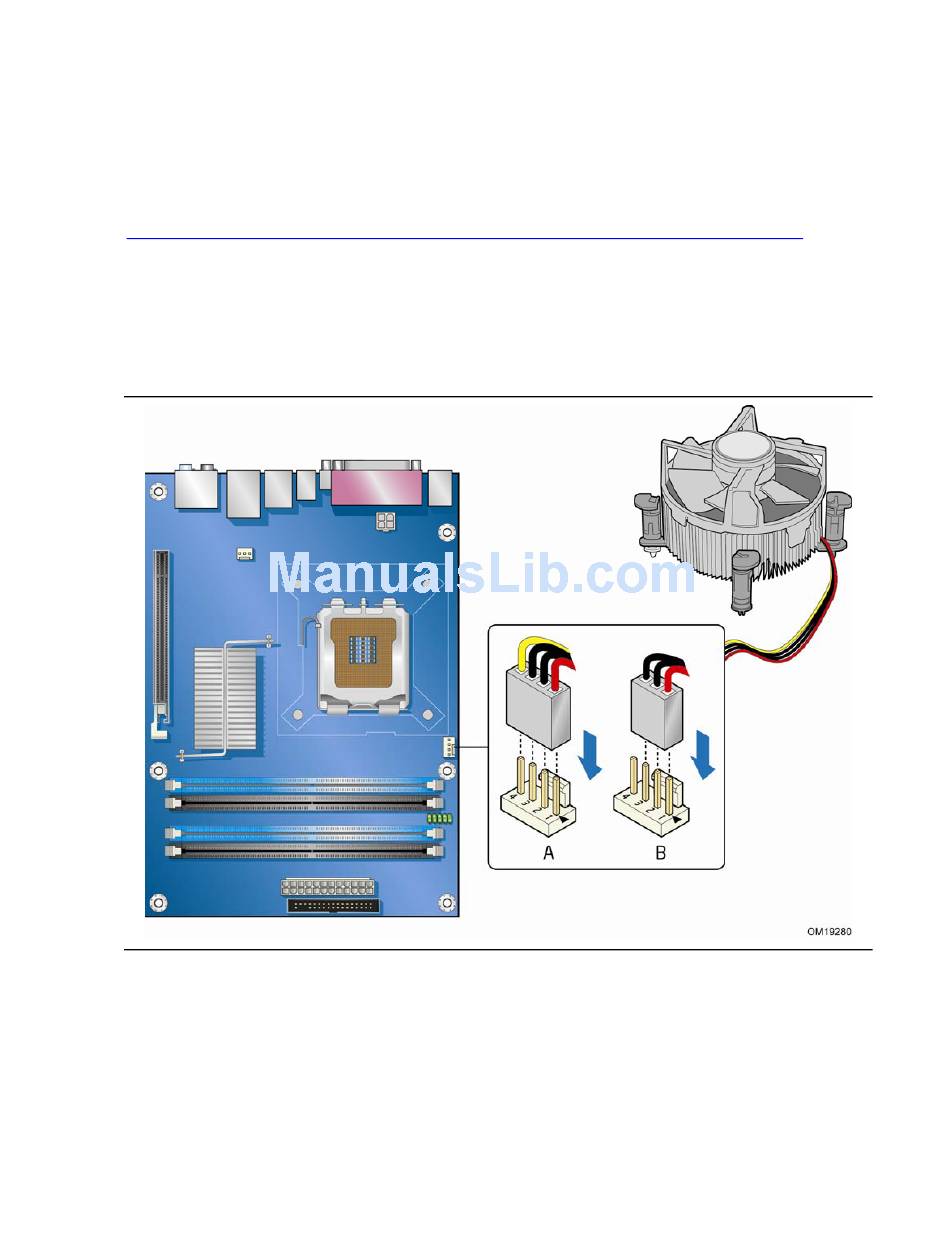

图 12. 将处理器风扇散热器电缆连接到处理器风扇接头连接器上
34
® ®
Pentium 4 Processor in the 775-Land Package
