Summary of Contents for Oki C3400n

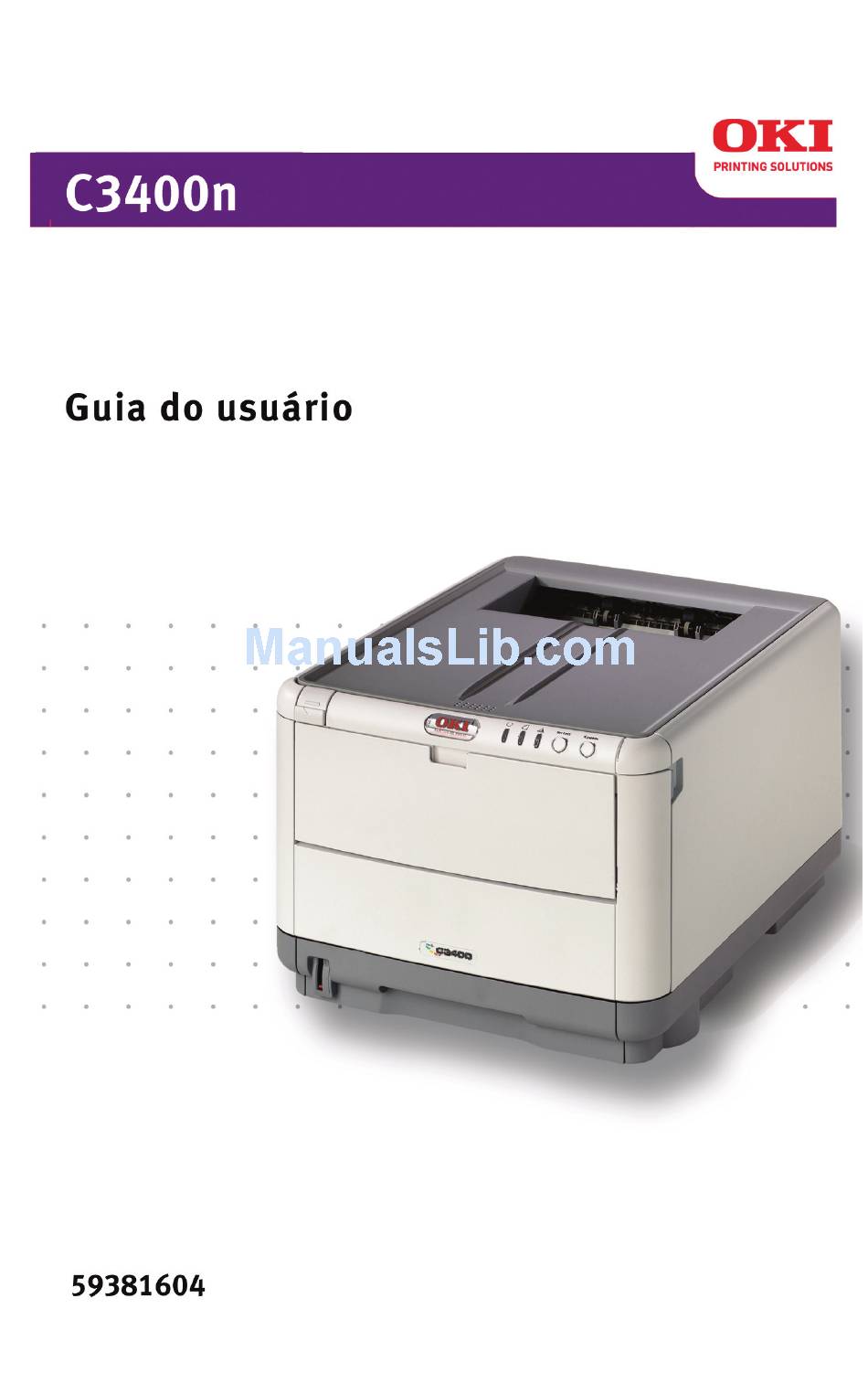

  • Page 1 59381604.jpg...
  • Page 2: Informações Sobre Direitos Autorais

    Informações sobre direitos autorais Copyright © 2007. pela Oki Data Americas, Inc. Todos os direitos reservados Título do documento ________________________________________ C3400n Guia do usuário P/N 59381604 Revisão 1.2 fevereiro, 2007 Aviso de isenção ___________________________________________ Todos os esforços foram empenhados para assegurar que as informações contidas neste documento sejam completas, precisas e atuais.
  • Page 3: Table Of Contents

    Information menu [Menu das Informações]... . . 64 Shut down menu [Menu Apagado [Desligar]] ... 64 C3400n Guia do usuário...
  • Page 4 Índice ........147 C3400n Guia do usuário...
  • Page 5: Notas, Cuidados E Avisos

    CUIDADO! Ela fornece informações adicionais que, se ignoradas, podem causar defeito ou danos ao equipamento. AVISO! Avisos têm esta aparência. Eles fornecem informações adicionais que, se ignoradas, podem resultar em risco de danos pessoais. C3400n Guia do usuário...
  • Page 6: Introdução

    Conexão de rede 10Base-T e 100Base-TX permite compartilhar este recurso útil entre usuários na rede do escritório. > Interface USB 2.0 de alta velocidade Os seguintes recursos opcionais também estão disponíveis: > Memória adicional, para permitir a impressão de páginas mais complexas. C3400n Guia do usuário...
  • Page 7: Visão Geral Da Impressora

    (alimentação manual) (mostrada aberta). 8. Chave Liga/Desliga. Usada para impressão duplex manual, alimentar papéis de gramatura mais elevada, envelopes e outros materiais de impressão especiais. Usada também para alimentar manualmente folhas avulsas quando necessário. C3400n Guia do usuário...
  • Page 8: Perspectiva Posterior

    Quando esta opção é utilizada em conjunto com o tabuleiro (bandeja) de alimentação multiusos, o caminho do papel na impressora é direto. Isto evita que o papel se dobre no caminho e permite colocar papel com o máximo de 203 g/m (54 lb.). C3400n Guia do usuário...
  • Page 9 15. Cartuchos de toner e alavancas dos cartuchos de toner. Os quatro cartuchos de toner contém tinta seca em pó. As alavancas fixam os cartuchos de toner no lugar nos cilindros OPC ou os soltam para que sejam trocados. C3400n Guia do usuário...
  • Page 10 (da esquerda para a direita): Indicador de alimentação (Preparado) (verde) Indicador de papel (laranja) Indicador de alarme (laranja) Botão ON LINE Botão CANCEL Os botões permitem operar a impressora enquanto que os indicadores apresentam o status do funcionamento da impressora. C3400n Guia do usuário...
  • Page 11 O funcionamento é iniciado 5 segundos após pressionar o botão, mesmo que mantenha a pressão durante (Pressionar 5) mais de 5 segundos. Pressionar quando a Pressione o botão quando a impressora for ligada. impressora for ligada C3400n Guia do usuário...
  • Page 12 (*3) cassete aberta Memória Ultrapassa o Imprim Imprim – – – excedida ou erro e liga a e uma dados impressora Mapa Página inválidos Menus Demons (*1) tração Papel – – – – – – encravado C3400n Guia do usuário...
  • Page 13 Indica que a duração do consumível está (estático) e terminando ou um erro de instalação do Consumível Laranja consumível (piscando) Alarm Verde Indica que o papel encravou ou que a tampa está (estático) e aberta Alarme Laranja (piscando) C3400n Guia do usuário...
  • Page 14 Consulte “Utilização do software da impressora” na página 60. Service call error (Chamar a assistência técnica) Quando ocorre um erro que requer assistência técnica, todos os LEDs piscam rápida e simultaneamente em intervalos de 120 ms. C3400n Guia do usuário...
  • Page 15: Recomendações Relativas Ao Papel

    4024, 20 lb. US Bond [Xerox 4024, apergaminhado de 75 g/m • Oki 52206101 Bright White Proofing Paper [Papel branco brilhante para provas Oki], 32-lb. US Bond [apergaminhado de 120 g/m Não é recomendada a utilização de papel com muito relevo ou com uma textura muito áspera.
  • Page 16: Tabuleiro (Bandeja) Tipo Cassete

    128 ] e o empilhador de papel de frente para cima (posterior). Ao usar a bandeja multifuncional, as folhas de papel só podem ser alimentadas uma de cada vez. Isto ajuda a evitar atolamentos de papel. C3400n Guia do usuário...
  • Page 17: Empilhador De Frente Para Baixo

    120g/m . As páginas impressas pela ordem de leitura (página 1 primeiro) são ordenadas por ordem de leitura (última página em cima, com a face impressa voltada para baixo). C3400n Guia do usuário...
  • Page 18: Empilhador De Frente Para Cima

    O empilhador de frente para cima pode suportar até 10 folhas de papel normal de 80 g/m e tipos de papel até 203 g/m Sempre use o empilhador de face para cima e a bandeja multifuncional para papéis com gramatura superior a 176 g/m² (47 lb.). C3400n Guia do usuário...
  • Page 19: Colocar Papel

    (1) e pelo meio (2), de modo a garantir que todas as folhas fiquem separadas e, em seguida, bata com as extremidades da pilha numa superfície plana para que fiquem novamente alinhadas (3). Fan Paper,jpg C3400n Guia do usuário...
  • Page 20 • Não coloque demasiadas folhas no tabuleiro (bandeja). A capacidade varia consoante o tipo de papel. • Não coloque papel danificado. • Não coloque papel com formatos ou tipos diferentes ao mesmo tempo. • Não abra o tabuleiro (bandeja) durante a impressão. C3400n Guia do usuário...
  • Page 21 O papel será empilhado na ordem inversa da impressão. A capacidade da bandeja é de aproximadamente 10 folhas tamanho carta/A4, dependendo da gramatura do papel, ou 1 envelope ou 1 folha de papel de gramatura mais elevada C3400n Guia do usuário...
  • Page 22 Sempre use o escaninho de face para cima (traseiro) [saída do percurso reto] para papéis espessos (fichas, etc.). rear stacker open_F7_10,jpg CUIDADO! Não abra nem feche a saída de papel posterior durante a impressão, pois pode provocar um encravamento de papel. C3400n Guia do usuário...
  • Page 23: Tabuleiro (Bandeja) Multiusos

    à esquerda e a borda curta voltada para dentro da impressora. Defina o formato de papel correto para o tabuleiro (bandeja) multiusos no menu Papel. Consulte “Funções da impressora (Configurações do usuário)” na página 61. C3400n Guia do usuário...
  • Page 24: Impressão A Partir Do Windows

    Em ambos os casos, é possível salvar e nomear (na guia Configuração) conjuntos específicos de configurações do driver, que podem ser recarregados para uso futuro. C3400n Guia do usuário...
  • Page 25: Preferências De Impressão Em Aplicações Do Windows

    As definições disponíveis na aplicação dizem respeito apenas às opções que você pretende alterar nas aplicações ou documentos específicos. As definições alteradas aqui, geralmente, só funcionam enquanto a aplicação estiver sendo utilizada. C3400n Guia do usuário...
  • Page 26 Se o usuário alterar antecipadamente algumas das preferências de impressão e salvá-las como um conjunto, poderá ativá-las simultaneamente, evitando assim ter que configurá-las individualmente cada vez que desejar utilizá-las. Clique no botão Default (Padrão) para restaurar as configurações padrão da impressora. C3400n Guia do usuário...
  • Page 27 Clicar no botão Avançado dá acesso a mais definições. Por exemplo, é possível optar por imprimir as áreas em preto utilizando toner 100%K (um aspecto mais fosco). Clique no botão Default (Padrão) para restaurar as configurações padrão da impressora. C3400n Guia do usuário...
  • Page 28 (preto puro), conferindo um aspecto mais fosco. Se escolher a definição automática, o driver efetua a escolha mais adequada, tendo como base o tipo de imagem. Clique no botão Default (Padrão) para restaurar as configurações padrão da impressora. C3400n Guia do usuário...
  • Page 29: Configurações Disponíveis A Partir Do Painel De Controle Do Windows

    Em seguida, o documento é impresso em segundo plano, permitindo que a aplicação fique disponível mais rapidamente. Start printing after last page is spooled (Começar a imprimir depois de a última página ser armazenada na memória) C3400n Guia do usuário...
  • Page 30 Se utilizar esta opção com frequência, é necessário uma maior quantidade de espaço em disco no computador. C3400n Guia do usuário...
  • Page 31 Você pode configurar e especificar uma página de separação para imprimir entre documentos. Esta opção é especialmente útil numa impressora compartilhada, uma vez que será necessária uma ajuda do usuário para localizar os documentos na bandeja de saída. C3400n Guia do usuário...
  • Page 32: Impressão A Partir De Sistema Operacional Mac

    Clique em Printing Preferences [Preferências de impressão]. Mude as preferências de configuração da página ou as preferências de impressão conforme necessário. Estas novas configurações serão salvas como parâmetros padrão do driver da impressora. Opções de configuração da página - General [Geral] Papel C3400n Guia do usuário...
  • Page 33 Escolha se todas as páginas ou apenas uma seção do documento devem ser impressas. Origem do papel Seleciona a bandeja para papel a ser usada para imprimir o documento. Quality [Qualidade] Seleciona a resolução da impressão. C3400n Guia do usuário...
  • Page 34 Grayscale (Escala de Converte todas as cores para tons de cinza. cinzas) Concordance des couleurs COLOR (COR) DESCRIÇÃO Monitor (6500K) Otimizada para imprimir fotos. As cores Perceptual (Perceptiva) são impressas com ênfase na saturação. C3400n Guia do usuário...
  • Page 35 É possível controlar a ordem na qual os documentos são organizados na folha e optar por circundar cada página com uma borda. C3400n Guia do usuário...
  • Page 36 Este recurso usa os cilindros OPC e a esteira de transferência da impressora; a vida útil desses componentes da impressora pode diminuir se o ciclo de manutenção for executado com freqüência. C3400n Guia do usuário...
  • Page 37: Mac Os X

    é exibida. Isto pode ser útil se o usuário quiser verificar se existe um driver da impressora mais recente no website da Oki. Mac OS X As informações nesta seção estão baseadas no Mac OS X Tiger (10.4).
  • Page 38 Selecione o tamanho de papel desejado no menu suspenso "Default Size in Page Setup" (Tamanho padrão na configuração da página). Opções de configuração da página Esta seção contém descrições das opções de configuração da página disponíveis ao usuário. Page Attributes [Atributos da página] C3400n Guia do usuário...
  • Page 39 Pages Per Sheet [Páginas por folha] Várias páginas podem ser reduzidas e impressas em uma única folha de papel. Por exemplo, a seleção da opção 4-up fará com que quatro páginas do documento sejam impressas em uma só folha de papel. C3400n Guia do usuário...
  • Page 40 Mac OS X 10.3 (Panther) ou versões posteriores. Cover page [Página de rosto] Escolher uma página de rosto pode facilitar a identificação do documento impresso em meio a uma pilha de papéis. É um C3400n Guia do usuário...
  • Page 41 Advanced Color (Cor Permite o ajuste manual ou a seleção das avançada) configurações para impressão em cores e preto e branco. Grayscale (Escala de Converte todas as cores para tons de cinza. cinzas) C3400n Guia do usuário...
  • Page 42: Concordance Des Couleurs

    Como regra geral, o nível de diminuição da saturação deve ser o mesmo que o nível de aumento da luminosidade. Por exemplo, se a saturação for diminuída em 10, aumente a luminosidade em 10 para compensar. C3400n Guia do usuário...
  • Page 43 Run Maintenance Cycle Before Printing [Executar ciclo de manutenção antes de imprimir] Dependendo dos hábitos de impressão e padrões de uso, executar o ciclo de manutenção antes de imprimir pode garantir a melhor qualidade possível de impressão. C3400n Guia do usuário...
  • Page 44 ID de usuário. Estas informações serão enviadas junto com o trabalho de impressão e serão gravadas pela impressora. Summary [Resumo] Esta opção exibe um resumo de todas as opções de impressão selecionadas para o trabalho atual. C3400n Guia do usuário...
  • Page 45: Impressão

    (Impressão Duplex Manual), você deve colocar o papel duas vezes na impressora. Você pode executar a impressão em frente e verso usando a bandeja cassete ou a bandeja multiuso. A impressão frente e verso só é possível em sistemas operacionais Windows. C3400n Guia do usuário...
  • Page 46 Primeiramente, serão impressas as segundas páginas do seu documento. Em seguida, a mensagem abaixo será exibida na tela, solicitando que você pegue o papel, vire-o e recoloque-o na bandeja cassete. Abra a bandeja cassete. 1-2_P paper out,jpg C3400n Guia do usuário...
  • Page 47 Feche a bandeja cassete e pressione o botão ON-LINE, conforme indicado na mensagem de status. A janela de mensagem desaparecerá da tela, e a impressora terminará de imprimir as páginas restantes do seu documento. 1-5_P _press online,jpg C3400n Guia do usuário...
  • Page 48 Quando todas as segundas páginas já tiverem sido impressas, pegue o papel do empilhador de saída. 2-2_P_mpt_paper flip,jpg Coloque uma folha de cada vez na bandeja multiuso, com o lado lado impresso voltado para baixo e a parte superior da página C3400n Guia do usuário...
  • Page 49 Certifique-se de que o papel foi tracionado até a posição correta. 2-3_P_mpt_insert paper,jpg Pressione o botão ON-LINE. As páginas restantes do seu documento precisam ser impressas no lado do papel que está em branco. C3400n Guia do usuário...
  • Page 50: Impressão Em Outros Tipos De Materiais

    à direita. Não coloque mais do que 1 envelope de cada vez. A partir do sistema operacional, acesse o menu de configuração do material de impressão e selecione o tamanho do envelope utilizado. Imprima normalmente usando o software do sistema operacional. C3400n Guia do usuário...
  • Page 51: Configuração De Outras Opções De Impressão

    Acesse a guia Color (Cor) nas propriedades de impressão e selecione a opção "Monochrome" (Monocromática) no Windows ou a opção Grayscale (Escala de cinzas) no Mac antes de imprimir o documento. C3400n Guia do usuário...
  • Page 52: Cancelamento De Trabalhos De Impressão

    O documento começou Pressione o botão CANCEL na impressora. Todas as a ser impresso páginas que já tiverem sido alimentadas pela impressora serão impressas. O botão CANCEL precisará ser pressionado para cada trabalho de impressão que desejar interromper. C3400n Guia do usuário...
  • Page 53: Impressão Em Cores

    Esta disparidade entre monitores e impressoras representa a principal razão pela qual as cores impressas não correspondem às cores que aparecem na tela. C3400n Guia do usuário...
  • Page 54 Tipo de papel O tipo de papel utilizado também pode afetar significativamente a cor impressa. Por exemplo, uma impressão em papel reciclado pode ter um aspecto mais baço do que num papel acetinado. C3400n Guia do usuário...
  • Page 55: Sugestões Para Imprimir Em Cores

    Ajustar a luminosidade ou intensidade de uma impressão Se a impressão for demasiado clara/escura, é possível utilizar o controle de Luminosidade para a ajustar. Se as cores forem demasiado intensas ou não, utilize o controle de Saturação. C3400n Guia do usuário...
  • Page 56: Acessar As Opções De Correspondência De Cores

    Para abrir as opções de correspondência de cores a partir de uma aplicação do Windows: elecione File—Print… (Arquivo - Imprimir…) a partir da barra de menus da aplicação. Clique no botão Properties (Propriedades) junto ao nome da impressora. C3400n Guia do usuário...
  • Page 57: Definir As Opções De Correspondência De Cores

    A impressora irá tentar reproduzir a área de cores sRGB. Isto pode ser útil se efetuar a correspondência de cores a partir de um dispositivo de entrada sRGB como um scanner ou câmara digital. C3400n Guia do usuário...
  • Page 58: Utilizar A Função De Amostra De Cores

    à cor impressa na amostra de cores. Se for esse o caso, isto deve-se provavelmente ao fato de o monitor e a impressora reproduzirem cores de maneira diferente. Neste caso, é indiferente porque o objetivo principal é imprimir a cor pretendida. C3400n Guia do usuário...
  • Page 59: Utilizar O Utilitário Color Correct

    Utilizar o Utilitário Color Correct O Utilitário Color Correct da Oki é fornecido no CD-ROM do controlador da impressora. Será necessário instalá-lo separadamente, uma vez que não é instalado juntamente com o driver da impressora. O utilitário Color Correct apresenta as seguintes funções: >...
  • Page 60: Utilização Do Software Da Impressora

    O Status Monitor é utilizado para exibir o status da impressora e exibir ou alterar as configurações dos menus da impressora. Clique em [Iniciar], [Todos os programas] e selecione Okidata|OKI 3400| Status Monitor. O status atual da impressora será exibido. C3400n Guia do usuário...
  • Page 61: Funções Da Impressora (Configurações Do Usuário)

    Na guia Status Monitor Setup (Configuração do Status Monitor), clique em Printer Menu (Menu da impressora). O User Settings Print Menu (Menu das configurações do usuário da impressora) aparecerá. As opções de configuração do usuário são alteradas a partir deste menu. C3400n Guia do usuário...
  • Page 62 NOTA É possível acessar diretamente a janela de configurações do menu da impressora clicando em [Iniciar], [Todos os programas] e selecionando Okidata|OKI C3400n|Printer Name Printer Settings . Salientamos que muitas dessas configurações podem ser, e geralmente são, canceladas pelas configurações definidas nos drivers da impressora.
  • Page 63: Utilitário Printer Menu (Apenas Mac)

    Printer Menu. É possível usar o software de servidor de controle de impressão do Windows para controlar a impressora no Mac. Para obter mais informações, consulte Impressão a partir de sistema operacional Mac na página 32. C3400n Guia do usuário...
  • Page 64: Menus Da Impressora

    Este menu fornece uma opção para assegurar que a impressora possa ser desligada com segurança. SHUT DOWN MENU [MENU APAGADO [DESLIGAR]] OPÇÃO AÇÃO EXPLICAÇÃO SHUT DOWN EXECUTE Prepara a impressora para ser desligada com START [Executar] segurança. Iniciar apagado [Iniciar processo de desligamento] C3400n Guia do usuário...
  • Page 65: Print Menu [Menu De Impressão]

    MONO-PRINT AUTO Seleciona a velocidade do mecanismo de SPEED [Velocidade impressão da impressora para o tipo de Color de impressão material de impressão em uso. NORMAL monocromática] Auto Normal C3400n Guia do usuário...
  • Page 66: Media Menu [Menu De Papel]

    TRAY LIGHT (Leve) Ajusta a impressora para a gramatura do papel carregado na bandeja. - MEDIA WEIGHT 17-20 lb. Bandeja 64-74 g/m² - Gramatura MEDIUM (Médio) 20-24 lb. 75-90 g/m² HEAVY (Pesado) 24-32 lb. 91-120 g/m² C3400n Guia do usuário...
  • Page 67 Seleciona a largura do papel definida SIZE (polegada) pela configuração "CUSTOM" (Personalizados) mencionada nas - MEDIA WIDTH 64-210-216 configurações de tamanho do papel MILLIMETER Tamanhos de descritas anteriormente. (Milímetros) papéis personalizados - Largura do material de impressão C3400n Guia do usuário...
  • Page 68 MILLIMETER Tamanhos de descritas anteriormente. Note que (Milímetros) papéis materiais de impressão de até 1200 personalizados mm de comprimento podem ser - Comprimento do alimentados a partir da bandeja material de multifuncional para imprimir faixas. impressão C3400n Guia do usuário...
  • Page 69: Color Menu [Menu Cor]

    é ligada e quando a tampa superior é aberta e fechada em Ajuste do registro seguida. Este processo alinha com das cores precisão as imagens ciano, magenta e amarela com a imagem preta. C3400n Guia do usuário...
  • Page 70 Y REG FINE ADJUST -3~0~+3 Executa o ajuste fino da sincronização da imagem em relação ao componente preto da imagem. Ajuste fino reg de posição Ajuste fino reg ciano Ajuste fino reg magenta Ajuste fino reg amarelo C3400n Guia do usuário...
  • Page 71: System Configuration Menu (Menu De Configuração Do Sistema)

    CONTINUE Especifica se a impressora deve continuar CONTINUATION AT [Continuar] imprimindo mesmo após ser detectada TONER SHORTAGE Cancel [Cancelar] uma condição de pouco toner. (LOW TONER) Continuação da impressão com pouco toner (nível baixo de toner) C3400n Guia do usuário...
  • Page 72 Configura o idioma usado no Status French, Italian, Monitor e nos relatórios impressos. Linguagem Spanish, Swedish, [Idioma] Norwegian, Finnish, Danish, Dutch, Turkish, Portuguese, Polish, Russian, Greek Inglês, Alemão, Francês, Italiano,Espanhol, Sueco, Norueguês, Finlandês, Dinamarquês, Holandês, Turco, Português, Polaco [Polonês], Russo, Greek C3400n Guia do usuário...
  • Page 73: Usb Menu (Menu Usb)

    Especifica o número de série USB para DISABLED diferenciar entre os dispositivos USB Número de série conectados ao PC. Se ativada, o número Ativar / desativar de série será transmitido. Se desativada, o número de série não será transmitido. C3400n Guia do usuário...
  • Page 74: System Adjustment Menu [Menu System Adjustment [Ajuste Do Sistema]]

    ON [Ativada]. POWER SAVE ON [Ativada] Habilita ou desabilita o modo automático de economia de energia. O intervalo de Economia de [Desativada] espera antes de entrar neste modo é energia configurado no menu de configuração do sistema. C3400n Guia do usuário...
  • Page 75: Menu Maintenance [Manutenção]

    PRETO] ou um valor menos elevado para reduzir os pontos ou faixas claros nas áreas de impressão de alta densidade. PLAIN PAPER Color –2~0~+2 Mesmo que acima, mas para impressões coloridas. Conf. papel colorido comum C3400n Guia do usuário...
  • Page 76: Menu Usage [Utilização]

    - Y DRUM [Cilindro amarelo] - BELT [Esteira] - FUSER [Unidade fusora] TONER LIFE [Duração do toner] - BLACK (K) [Preto] Nível de toner atual. - CYAN (C) [Ciano] - MAGENTA (M) - YELLOW (Y) [Amarelo] C3400n Guia do usuário...
  • Page 77: Impressão Das Configurações

    Selecione a guia Printer Setup [Configuração da impressora]. Clique no botão Printer Settings (Configurações da impressora) na guia Printer Setup (Configurar impressora). No menu System Configuration (Configuração do sistema), selecione o idioma desejado. Clique em Save [Salvar]. C3400n Guia do usuário...
  • Page 78: Números Dos Componentes

    Esteira de transferência 43378001 Memória 64 MB RAM 70042801 256 MB RAM 70042901 Utilize apenas produtos genuínos da Oki para garantir a melhor qualidade e desempenho do hardware. Produtos não genuínos da Oki podem prejudicar o desempenho da C3400n Guia do usuário...
  • Page 79 Especificações sujeitas a alteração sem aviso prévio. C3400n Guia do usuário...
  • Page 80: Substituição Do Cartucho De Toner

    água ou lave bem os olhos com água fria. Procure ajuda médica imediatamente. Antes de trocar o cartucho de toner, desligue a máquina e deixe a unidade de fusão arrefecer (esfriar) durante cerca de 10 minutos antes de abrir a tampa. C3400n Guia do usuário...
  • Page 81 AVISO! Se a impressora estava ligada, a unidade fusora pode estar quente. Esta área está claramente identificada com etiquetas. Não a toque. Verifique as posições dos quatro cartuchos. ID Positions_Fig1_04,jpg 1. Cartucho ciano 2. Cartucho magenta C3400n Guia do usuário...
  • Page 82 Se estiver substituindo qualquer outro cartucho de toner (a alavanca tem 2 posições), puxe a alavanca colorida de liberação do toner (1) do cartucho que pretende substituir, totalmente no sentido da parte da frente da máquina. Toner unLock_F5_01.jpg C3400n Guia do usuário...
  • Page 83 Retire o novo cartucho da respectiva embalagem, mas não retire a proteção. Agite várias vezes o novo cartucho com cuidado, na direção mostrada, para soltar o toner e distribuí-lo uniformemente no interior do cartucho. Shake,jpg C3400n Guia do usuário...
  • Page 84 Toner_replace_F5_03.jpg Pressione ligeiramente no cartucho para se certificar de que está corretamente colocado e pressione a alavanca colorida (1) no sentido da parte posterior da máquina. Isto prende o cartucho no C3400n Guia do usuário...
  • Page 85 Por último, feche a tampa superior e exerça pressão com firmeza em ambos os lados, para que a tampa encaixe. cover close_F5_22,jpg C3400n Guia do usuário...
  • Page 86: Substituir O Tambor De Imagem

    Dispositivos sensíveis à eletricidade estática. Antistatic symbol,jpg Manuseie com cuidado. A máquina contém quatro tambores de imagem: ciano, magenta, amarelo e preto. Pressione na alavanca de liberação e abra a tampa superior da impressora por completo. cover open button_F5_23,jpg C3400n Guia do usuário...
  • Page 87 Verifique as posições dos quatro cartuchos. ID Positions_Fig1_04.jpg 1. Cartucho ciano 2. Cartucho magenta 3. Cartucho amarelo 4. Cartucho preto C3400n Guia do usuário...
  • Page 88 5 minutos, coloque o cartucho dentro de um saco de plástico preto para protegê-lo da luz. Nunca exponha o tambor à incidência direta dos raios solares, nem o coloque em locais com muita iluminação. C3400n Guia do usuário...
  • Page 89 Coloque o cartucho gasto dentro da embalagem e jogue-o fora. Toner_remove paper _Fig1_24.jpg Segurando no conjunto completo pela parte central superior, coloque-o na impressora, introduzindo as pegas de cada C3400n Guia do usuário...
  • Page 90 NOTA Se for necessário devolver ou transportar a impressora por qualquer motivo, retire antes a unidade do cilindro OPC e coloque-a no saco fornecido. Isto evitará o derramamento de toner. C3400n Guia do usuário...
  • Page 91: Substituir A Unidade De Fusão

    Desligue a máquina e deixe a unidade de fusão arrefecer (esfriar) durante cerca de 10 minutos antes de abrir a tampa. Pressione na alavanca de liberação e abra a tampa superior da impressora por completo. cover open button_F5_23,jpg C3400n Guia do usuário...
  • Page 92 Segurando a nova unidade de fusão pela pega, verifique se está virada para o lado correto. As alavancas de fixação (2) devem estar totalmente na vertical e as duas saliências (3) viradas para C3400n Guia do usuário...
  • Page 93 Empurre as duas alavancas de fixação (1) na direção da parte posterior da máquina para prender a unidade de fusão no respectivo lugar. Por último, feche a tampa superior e exerça pressão com firmeza em ambos os lados, para que a tampa encaixe. C3400n Guia do usuário...
  • Page 94: Substituir A Unidade De Correia

    Pressione na alavanca de liberação e abra a tampa superior da impressora por completo. cover open button_F5_23,jpg Verifique as posições dos quatro cartuchos. Os cartuchos têm de ser colocados pela mesma ordem. ID Positions_Fig1_04,jpg 1. Cartucho ciano 2. Cartucho magenta C3400n Guia do usuário...
  • Page 95 5 minutos, coloque o cartucho dentro de um saco de plástico preto para protegê-lo da luz. Nunca exponha o tambor à incidência direta dos raios solares, nem o coloque em locais com muita iluminação. IDs _ all out_cover_F8_19.jpg C3400n Guia do usuário...
  • Page 96 Puxe a barra de fixação (2) para cima, de forma que a correia fique inclinada para a frente e, em seguida, retire da máquina a unidade da correia. belt coming out_Fig1_33,jpg C3400n Guia do usuário...
  • Page 97 _ F5_09,jpg Rode os dois parafusos (1) 90° para a direita até fixarem. Isto prende a unidade de correia no respectivo local. belt_lock_F5_09_1.jpg C3400n Guia do usuário...
  • Page 98 (ver ilustração). ID Positions_Fig1_04.jpg 1. Cartucho ciano 2. Cartucho magenta 3. Cartucho amarelo 4. Cartucho preto Por último, feche a tampa superior e exerça pressão com firmeza em ambos os lados, para que a tampa encaixe. C3400n Guia do usuário...
  • Page 99: Limpeza Dos Cabeçotes Dos Pentes De Led

    LED ou um pano macio Cleaning LED Head_F5_04,jpg CUIDADO! Não use álcool metílico nem outros tipos de solventes nos pentes de LED, pois isto danificará a superfície das lentes. Feche a tampa superior. C3400n Guia do usuário...
  • Page 100: Instalar Memória Adicional

    Pressione na alavanca de liberação e abra a tampa superior da impressora por completo. cover open button_F5_23,jpg AVISO! Se a máquina esteve ligada recentemente, a unidade de fusão estará quente. Esta área está bem identificada. Não toque nesta área. C3400n Guia do usuário...
  • Page 101 Cubra as unidades do cilindro OPC para protegê-las da luz direta. IDs _ all out_cover_F8_19.jpg Localize os dois parafusos (1) em cada lado da correia e a barra de fixação (2) na extremidade frontal. unlock belt_F5_08.jpg C3400n Guia do usuário...
  • Page 102 Em especial, evite tocar no conector da extremidade. A placa de memória tem um pequeno recorte no conector da extremidade, que está mais próximo de uma extremidade do que da outra. Memory card_Fig1_30,jpg C3400n Guia do usuário...
  • Page 103 Segure a nova placa de memória pelas extremidades curtas, de modo a que o conector da extremidade fique virado para a ranhura de expansão RAM e que o pequeno recorte fique mais próximo da parte inferior da máquina. C3400n Guia do usuário...
  • Page 104 Esta lista mostra a capacidade total da memória. Esta lista deve mostrar o total de memória agora instalado, que deve corresponder ao tamanho da placa de memória instalada mais 32 MB. C3400n Guia do usuário...
  • Page 105: Resolução De Problemas

    Pressione na alavanca de liberação e abra a tampa superior da impressora por completo. cover open button_F5_23,jpg AVISO! Se a impressora esteve ligada, a unidade de fusão estará quente. Esta área está bem identificada. Não toque nesta área. C3400n Guia do usuário...
  • Page 106 Verifique as posições dos quatro cartuchos. ID Positions_Fig1_04,jpg 1. Cartucho ciano 2. Cartucho magenta 3. Cartucho amarelo 4. Cartucho preto É necessário retirar os quatro tambores de imagem para poder acessar o caminho do papel. C3400n Guia do usuário...
  • Page 107 A superfície verde do cilindro de formação de imagem na base do cartucho é muito delicada e sensível à luz. Não a toque e não a exponha à luz ambiente normal por mais de 5 minutos. C3400n Guia do usuário...
  • Page 108 Remova todas as folhas de papel da seguinte maneira: • Para retirar uma folha pela extremidade superior na parte da frente da correia (1), levante cuidadosamente a folha da C3400n Guia do usuário...
  • Page 109 (1) para a frente e para baixo para liberar a pega da unidade de fusão da folha e retire a folha através da C3400n Guia do usuário...
  • Page 110 Baixe a tampa superior, mas ainda não exerça pressão para prendê-la. Isto evita que os tambores fiquem demasiado expostos à luz, enquanto verifica se existem folhas encravadas nas restantes áreas. C3400n Guia do usuário...
  • Page 111 (1). Paper Jam fuser release_F8_08,jpg Se não estiver usando o empilhador traseiro, feche-o assim que o papel tiver sido removido desta área. C3400n Guia do usuário...
  • Page 112 Retire o tabuleiro (bandeja) que estava utilizando quando ocorreu o encravamento, verifique se o papel está empilhado corretamente e se não está danificado e verifique se as guias de papel estão corretamente encostadas às extremidades da pilha C3400n Guia do usuário...
  • Page 113 Quando o atolamento do papel tiver sido eliminado, se Jam Recovery (Recuperação após atolamento) estiver configurada para ON (Ativada) no menu de configuração do sistema, a impressora tentará imprimir novamente todas as páginas perdidas devido ao atolamento. C3400n Guia do usuário...
  • Page 114: Especificações

    300.000 páginas ou 5 anos, o que ocorrer impressora primeiro Ciclo de Máximo: aproximadamente 35.000 páginas por mês a um ciclo operação nominal de operação de 5% (equivalente a uma carta comercial normal) Média: 5.000 páginas por mês C3400n Guia do usuário...
  • Page 115 2.000 aproximadamente páginas 2.500 Vida útil do aproximadamente 15.000 páginas com 3 páginas por trabalho cilindro OPC Vida útil da aproximadamente 50.000 páginas tamanho carta esteira Vida útil da aproximadamente 50.000 páginas tamanho carta unidade fusora C3400n Guia do usuário...
  • Page 116: Utilitários

    Utilitário Network Printer Status [Status de impressora de rede] Network Setup Utility (Utilitário de Configuração de Rede) Utilitário Print Job Accounting (Contabilidade de Trabalhos de Impressão) PrintSuperVision Utilitário Web Driver Installer (Instalação de driver pela Internet) C3400n Guia do usuário...
  • Page 117: Acessar

    Network Setup Utility (Utilitário de Configuração de Rede) Esta é a relação de utilitários fornecidos através de download. Utilitário Print Job Accounting (Contabilidade de Trabalhos de Impressão) PrintSuperVision Utilitário Web Driver Installer (Instalação de driver pela Internet) C3400n Guia do usuário...
  • Page 118: Descrições Dos Utilitários

    • tamanho total e porcentagem usada do disco/ memória. • porcentagem do toner restante. Consulte “Utilitário Network Printer Status [Status de impressora de rede]” na página 141. Network Setup Utility (Utilitário de Configuração de Rede) C3400n Guia do usuário...
  • Page 119 • Enviando aos usuários notificações de e-mail do URL que permite baixar os programas de instalação dos drivers das impressoras detectadas. Os administradores podem usar este utilitário para gerenciar impressoras e usuários organizados em grupos, tais como departamentos ou andares. C3400n Guia do usuário...
  • Page 120: Instalar O Utilitários

    Install [Instalar]. Os utilitários serão instalados na pasta especificada durante o processo de instalação. Download de utilitários Faça o download dos utilitários pela Internet, com acesso pelo menu do Programa de Instalação no CD. C3400n Guia do usuário...
  • Page 121 Programa de Instalação no CD. Depois de instalado pelo administrador da rede, o utilitário Print Job Accounting [Contabilidade de Trabalhos de Impressão] será transparente à operação do driver da impressora no sistema OS X. C3400n Guia do usuário...
  • Page 122: Utilitário Color Correct

    • Ajustar o valor gama e a matiz: consulte na página 131 Como instalar Instale o utilitário incluído no CD usando o Menu de Instalação (Windows). Informações adicionais Para obter mais informações, consulte em Help [Ajuda] on-line no utilitário. C3400n Guia do usuário...
  • Page 123: Alterar A Cor Da Paleta

    Consulte na página 125. Faça os ajustes. Salve os ajustes usando um nome de sua escolha. Consulte na página 127. Ao imprimir um documento, selecione o nome das configurações de ajuste salvas. Consulte na página 130. C3400n Guia do usuário...
  • Page 124 Color Correct [Correção de Cores] precisa ser configurado para cada driver. A tela Select Setting [Selecionar configuração] será exibida. Selecione na lista a configuração desejada. Clique em Sample Print [Amostra de impressão]. A tabela de amostras de cores será impressa. C3400n Guia do usuário...
  • Page 125 Primeiro, é necessário executar as etapas descritas em “Etapa 1: Imprima a tabela de amostras de cores” consulte na página 124. Clique em Next (Avançar). A tela Pallete Color Matching [Correlação de cores da paleta] será exibida. cadjust1.jpg C3400n Guia do usuário...
  • Page 126 Compare a tabela de ajuste de cores com a tela de correlação de cores da paleta. Se as cores impressas não corresponderem às exibidas na tela, faça um ajuste. Não é possível ajustar as cores marcadas com um X. C3400n Guia do usuário...
  • Page 127 Matiz e Brilho na tabela de amostras de cores e a tela de correlação de cores da paleta. Na tela Pallete Color Matching [Correlação de cores da paleta], clique na cor que deseja ajustar. cadjust1.jpg C3400n Guia do usuário...
  • Page 128 A tela Enter Adjustment Value [Especificar o valor de ajuste] aparecerá. Acesse os menus suspensos dos valores de Hue [Matiz] (X) e Brightness [Brilho] (Y). Ajuste os valores de Hue [Matiz] e Brightness [Brilho] para que coincidam com os valores da etapa 11. cadjust1.jpg C3400n Guia do usuário...
  • Page 129 Se estiver satisfeito com a comparação, vá para a etapa Se não estiver satisfeito, repita as etapas 10 a 16. Se quiser ajustar outra cor, repita as etapas 10 a 16. Quando terminar de ajustar todas as cores desejadas, clique em Next (Avançar). C3400n Guia do usuário...
  • Page 130 Na guia Color [Cor], em Color Mode [Modo de cores], em User Setting [Configuração do usuário], selecione o nome da correlação de cores que criou usando o utilitário Color Correct [Correção de Cores]. Clique em OK. Imprima o documento. C3400n Guia do usuário...
  • Page 131 O Utilitário de Correção de Cores será lançado. . Os drivers da impressora instalados serão exibidos. O utilitário Color Correct [Correção de Cores] precisa ser configurado para cada driver. Na caixa de listagem, selecione o modo. Clique em Next (Avançar). C3400n Guia do usuário...
  • Page 132 Os ajustes feitos correspondem às posições no disco de cores. Avançar = + (sentido anti-horário) Retroceder = - (sentido horário) Exemplo: ajuste a barra deslizante Y (amarela): Avance = + (sentido anti-horário), a cor fica mais verde. C3400n Guia do usuário...
  • Page 133 [Setting Selection] [Seleção de configuração]. Clique em Complete [Concluído]. Clique em Complete [Concluído] para sair do utilitário Color Correct [Correção de Cores]. Quando for imprimir um documento, selecione o nome da configuração. C3400n Guia do usuário...
  • Page 134 Color Correct [Correção de Cores] recarrega os nomes das correlações de cores. Certifique- se de que os nomes das correlações de cores apareçam na [Setting Selection] [Seleção de configuração]. Clique em End [Final]. Clique em OK. Imprima o documento. C3400n Guia do usuário...
  • Page 135: Utilitário Color Swatch

    Como instalar Instale o utilitário incluído no CD usando o Menu de Instalação (Windows). Informações adicionais Para obter mais informações, consulte o arquivo LeiaMe do utilitário Swatch [Amostra de cores], situado na lista de programas do Windows. C3400n Guia do usuário...
  • Page 136 Uma página de amostras exibe as cores utilizadas com mais freqüência. Selecione Print (Imprimir) para imprimir as páginas das amostras. color_swatch_samples.jpg Use os blocos de cores para escolher cores específicas que deseja que sejam exibidas no documento impresso. C3400n Guia do usuário...
  • Page 137 Ajuste as barras até obter a cor desejada. As variações de cores são criadas para ajudar o usuário a encontrar a melhor correlação. Clique em OK. Imprima a página de amostras personalizadas. Repita essas etapas até obter a cor de impressão desejada. C3400n Guia do usuário...
  • Page 138 Para obter mais informações, consulte o arquivo LeiaMe do utilitário Swatch [Amostra de cores], situado na lista de programas do Windows. O arquivo inclui: • Aplicar valores de cores no aplicativo • Configurar as cores do monitor C3400n Guia do usuário...
  • Page 139: Direct Network Printing Utility

    Browse (Procurar). Acesse a unidade de CD-ROM. Clique duas vezes no arquivo Install.exe. Clique em OK. Clique em Network Software [Software de rede] → Installation/Config → LPR Utility (Utilitário LPR). Siga as instruções exibidas na tela. C3400n Guia do usuário...
  • Page 140: Caixa De Status

    • Finish [Concluído]: O número de trabalhos concluídos. • Queue [Fila]: O número de trabalhos aguardando para serem impressos. Informações adicionais Para obter mais informações, consulte em Help [Ajuda] on-line no utilitário. C3400n Guia do usuário...
  • Page 141: Utilitário Network Printer Status

    Utilitário Network Printer Status [Status de impressora de rede] Windows • Disponível apenas em conexões de rede TCP/IP. O utilitário Network Printer Status estará disponível caso o administrador o tenha instalado. Se o utilitário estiver instalado, as seguintes mudanças serão visíveis na caixa de diálogo Properties [Propriedade] do driver da impressora: •...
  • Page 142 Informações gerais Este utilitário cria uma guia adicional (STATUS) nos drivers PostScript e PCL, que permite ao cliente monitorar o status da impressora selecionada. Instalação Instale o utilitário incluído no CD1 usando o Menu de Instalação (Windows). Coloque o CD1 na unidade de CD-ROM. Se o CD não for executado automaticamente, clique em Start Iniciar (Executar) →...
  • Page 143 Start (Iniciar) Settings (Configurações) → Printers (Impressoras). Clique com o botão direito → do mouse no ícone da impressora Oki e clique em Properties (Propriedades). Clique na guia STATUS. Clique no botão UPDATE [Atualizar] para exibir as configurações do dispositivo.
  • Page 144 Clique em um item para exibir estas informações: Trays [Bandejas]: Tipo de papel, gramatura Duplex [Unidade Instalada/não instalada duplex]: Disk/Memory Quantidade de RAM e % usada; [Disco/Memória]: Tamanho da memória Flash e % usada Toner Remaining % de toner restante em todos os [Toner restante]: cartuchos NOTA...
  • Page 145 Verificação do status da impressora Clique no botão WEB SETTING [Configuração da Internet]. A tela abaixo será exibida NetStatusK.tif Clique nos itens relacionados à esquerda para exibir: • Network Summary (Resumo da rede) • Login for Administrators (Login para administradores) •...
  • Page 146: Network Setup Utility

    Instale o utilitário incluído no CD usando o Menu de Instalação (Windows). Informações adicionais Consulte o manual eletrônico do Guia do Usuário de Rede para informar-se sobre como utilizá-lo. O manual do Guia do Usuário de Rede pode ser encontrado nos CD incluídos com a impressora. C3400n Guia do usuário...
  • Page 147: Índice

    .....51 como aceder......56 criação de cores personalizadas 137 conselho geral ......53 criar cores personalizados ..135 imprima uma amostra de cores .. 58 impressão lenta ...... 141 que escolhendo fonte de imagem 57 C3400n Guia do usuário...
  • Page 148 LED ......... 99 Print Job Accounting (Contabilidade de Marca d’água trabalhos de impressão) impressão em Windows..... 27 acompanhamento do uso e custos .. Memória Instalação de atualizaçõe ..100 Prioridade Menus prioridade da fila de impressão ...29 C3400n Guia do usuário...
  • Page 149 80 vida útil restante...... 76 Unidade de fusão como trocar......91 Utilitários Admin Manager da Oki (Gerenciador de Admin)......146 Color Correct (Correção de Cores) .. Color Swatch (Amostra de cores) ... LPR ........139 Network Printer Status (Status de impressora de rede) ....141...

Table of Contents
