Lire toutes les instructions avant de commencer.
IMPORTANT : Si on doit utiliser le refrig6rateur avant qu'il soit
raccorde & la canalisation d'eau, placer la commande
de la
machine & gla£;ons a la position OFF (arr_t).

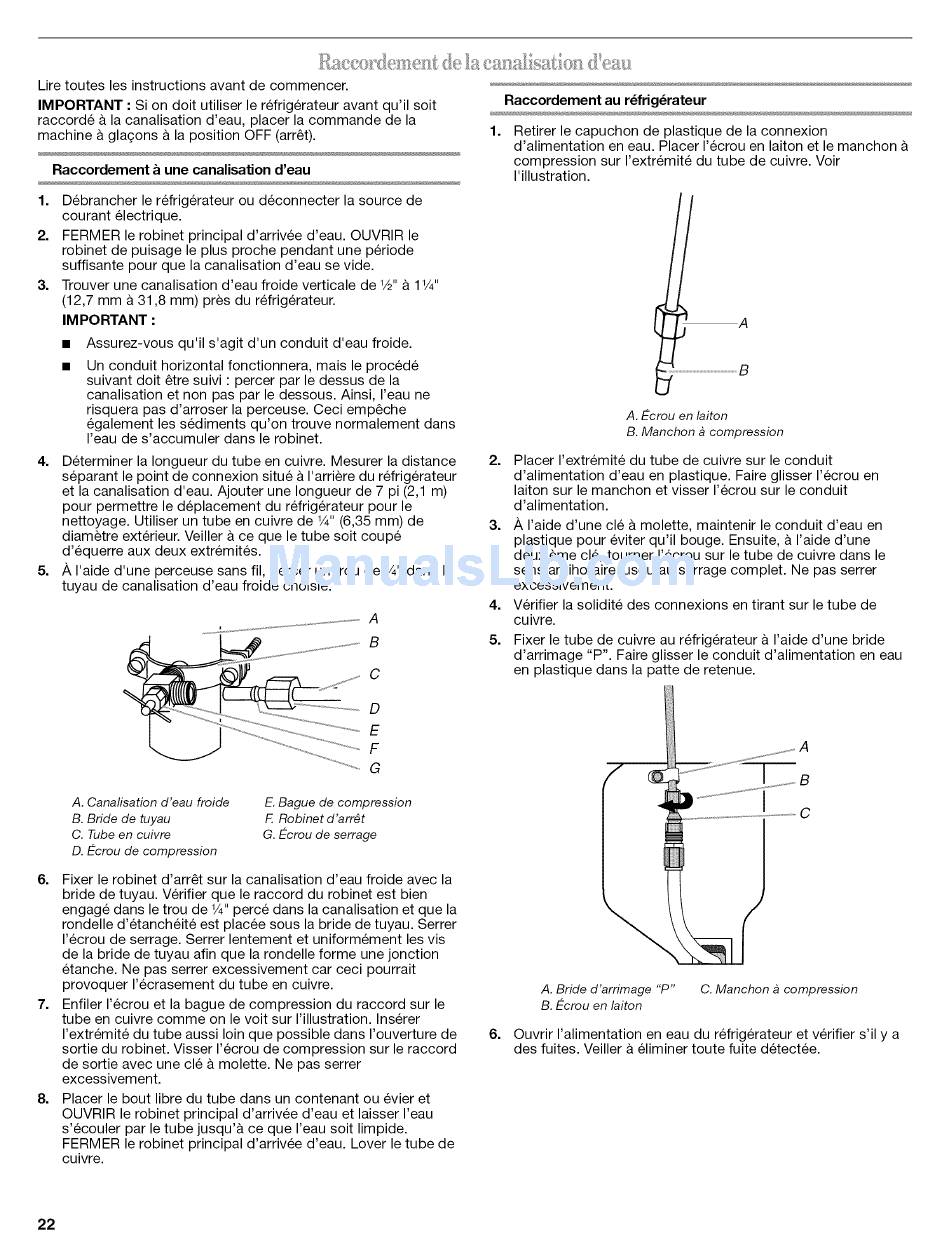

Raccordement a une canalisation d'eau
Raccordement au r_frig_rateur
1. Retirer le capuchon de plastique de la connexion
d'alimentation
en eau. Placer I'ecrou en laiton et le manchon
compression
sur I'extremit6 du tube de cuivre. Voir
I'illustration.
1. Debrancher le refrig6rateur ou deconnecter la source de
courant electrique.
2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une periode
suffisante pour que la canalisation d'eau se vide.
3. Trouver une canalisation d'eau froide verticale de 1/2"& 1V4"
(12,7 mm & 31,8 mm) pres du refrigerateur.
IMPORTANT :
Assurez-vous
qu'il s'agit d'un conduit d'eau froide.
Un conduit horizontal fonctionnera,
mais le procede
suivant doit _tre suivi : percer par le dessus de la
canalisation et non pas par le dessous. Ainsi, I'eau ne
risquera pas d'arroser la perceuse. Ceci emp_che
egalement les sediments qu'on trouve normalement dans
I'eau de s'accumuler
dans le robinet.
4. Determiner la Iongueur du tube en cuivre. Mesurer la distance
separant le point de connexion situe & I'arriere du refrigerateur
et la canalisation d'eau. Ajouter une Iongueur de 7 pi (2,1 m)
pour permettre le deplacement du refrigerateur pour le
nettoyage. Utiliser un tube en cuivre de 1/4"(6,35 mm) de
diametre exterieur. Veiller a ce que le tube soit coupe
d'equerre aux deux extremites.
5. /_,I'aide d'une perceuse sans ill, percer un trou de 1A" dans le
tuyau de canalisation d'eau froide choisie.
B
C
2. Placer I'extremite du tube de cuivre sur le conduit
d'alimentation
d'eau en plastique. Faire glisser I'ecrou en
laiton sur le manchon et visser I'ecrou sur le conduit
d'alimentation.
3. /_,I'aide d'une cle & molette, maintenir le conduit d'eau en
plastique pour eviter qu'il bouge. Ensuite, & I'aide d'une
deuxieme cle, tourner I'ecrou sur le tube de cuivre dans le
sens antihoraire jusqu'au serrage complet. Ne pas serrer
excessivement.
4=
5.
Verifier la solidite des connexions en tirant sur le tube de
cuivre.
Fixer le tube de cuivre au refrigerateur & I'aide d'une bride
d'arrimage "P". Faire glisser le conduit d'alimentation
en eau
en plastique dans la patte de retenue.
D
E
F
G
A. Canafisation d'eau froide
B. Bride de tuyau
C. Tube en cuivre
D. E-crou de compression
E. Bague de compression
F. Robinet d'arr_t
G. E-crou de serrage
6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la
bride de tuyau. Verifier que le raccord du robinet est bien
engage dans le trou de 1/4"perce dans la canalisation et que la
rondelle d'etancheite est placee sous la bride de tuyau. Serrer
I'ecrou de serrage. Serrer lentement et uniformement
les vis
de la bride de tuyau afin que la rondelle forme une jonction
etanche. Ne pas serrer excessivement car ceci pourrait
provoquer I'ecrasement du tube en cuivre.
7. Enfiler I'ecrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur I'illustration. Inserer
I'extremit6 du tube aussi loin que possible dans I'ouverture de
sortie du robinet. Visser I'ecrou de compression
sur le raccord
de sortie avec une cle a molette. Ne pas serrer
excessivement.
8=
Placer le bout libre du tube dans un contenant ou evier et
OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau
s'ecouler par le tube jusqu'a ce que I'eau soit limpide.
FERMER le robinet principal d'arrivee d'eau. Lover le tube de
cuivre.
6=
A. Bride d'arrimage
"P"
B. E-crou en laiton
C. Manchon _ compression
Ouvrir I'alimentation en eau du refrigerateur et verifier s'il y a
des fuites. Veiller a eliminer toute fuite detectee.
22
