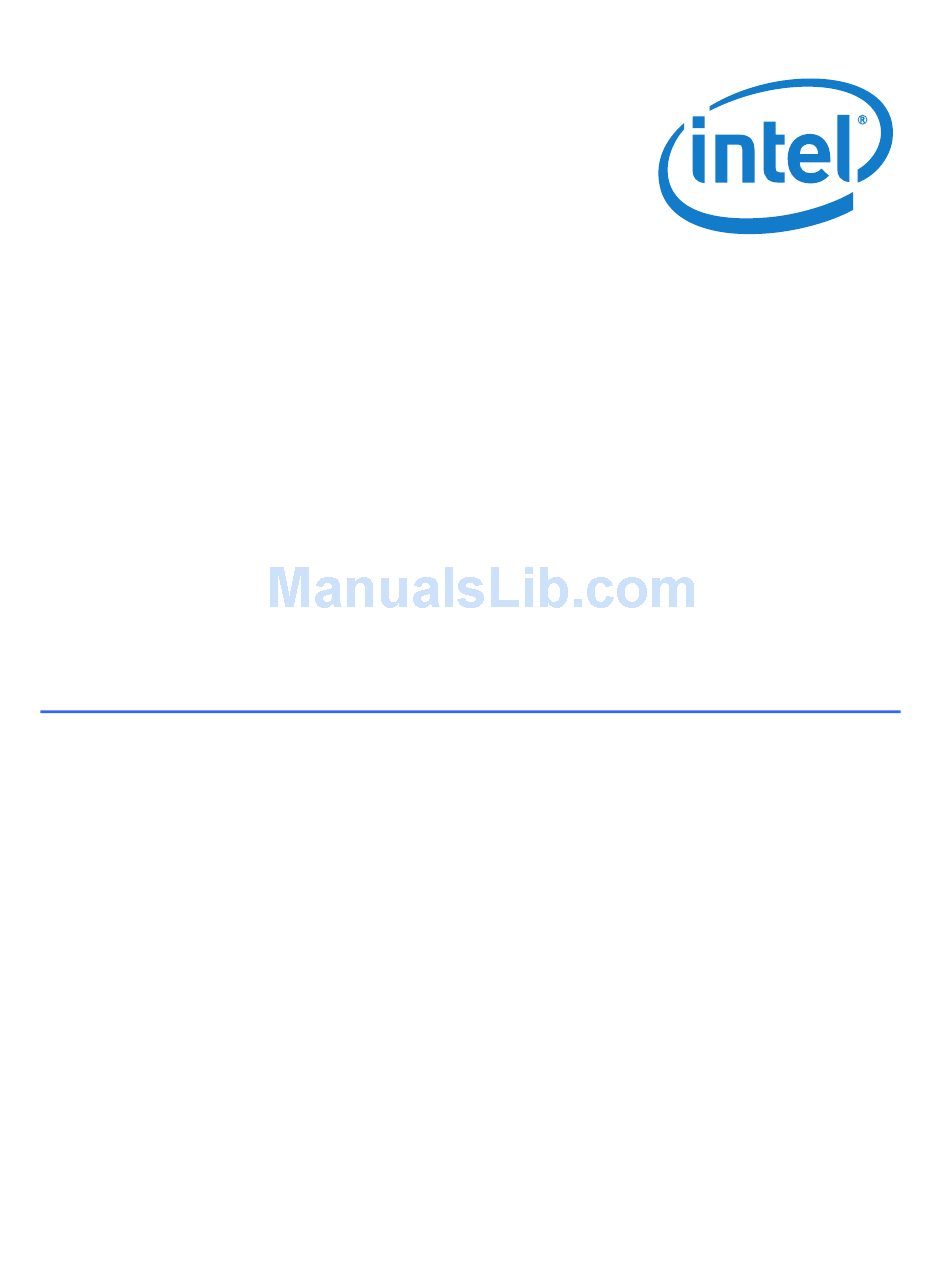

- Page 1 英特尔 台式机主板 D945PLNM ® 产品指南...
- Page 2 修订记录 修订版 修订记录 日期 2006 年 2 月 《英特尔 ® 台式机主板 D945PLNM 产品指南》第一版 -001 如果台式机主板上贴有 FCC 合格声明标志，则适用以下声明： FCC 合格声明 本设备符合联邦规章法案 (FCC) 第 15 部分的要求。其操作符合以下两个条件：(1) 本设备不会产生有害干扰；而且，(2) 本设 备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。 若您对本产品的电磁兼容性性能有任何疑问，请联络： Intel Corporation 5200 N.E. Elam Young Parkway Hillsboro, OR 97124 1-800-628-8686 本设备已经过测试，符合联邦规章法案 (FCC) 第 15 部分对 B 类数字设备的限制要求。这些限制旨在提供合理的保护措施，...
- Page 3 前言 台式机主板 D945PLNM 的板面布局、组件安装、 本《产品指南》为您提供有关英特尔 ® BIOS 更新和规范要求等信息。 适用读者 本《产品指南》旨在供合格的技术人员使用。本指南并非适用于一般读者。 仅用于设计计划内的应用领域 所有英特尔台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于 家用、商用、学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入 式非 PC 应用领域或应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经 英特尔进一步鉴定可能不受支持。 文档结构 本《产品指南》包括以下各章内容： 台式机主板功能：概述产品的功能与特性 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导 更新 BIOS：提供有关更新 BIOS 的指导 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明 符合标准与规范：提供有关安全标准和 EMC 规章及产品认证等信息 体例 本文档采用以下体例： 注意 注意提醒用户如何防止损坏硬件或丢失数据。...
- Page 4 英特尔台式机主板 D945GPLNM • I/O 防护板 • 一条 ATA-66/100 电缆 • 一条锁扣式串行 ATA 电缆 • 《快速参考》海报 • 配置和电池注意事项声明标签 • Intel Express Installer driver CD-ROM（英特尔 快速安装驱动程序光盘） ® ® • Intel Express Installer Software CD-ROM（英特尔快速安装软件光盘） • Intel Platform Administration Technology CD-ROM（英特尔 平台管理技术光盘） ® ®...
-
Page 5: Table Of Contents
串行 ATA 和 IDE 自动配置 ................... 18 PCI 和 PCI Express* 自动配置..................18 安全口令........................18 机箱开启..........................18 电源管理功能......................... 19 ACPI（高级配置与电源接口） ..................19 电源连接器 ........................19 风扇连接器 ........................19 风扇转速控制（Intel 精确冷却技术））..19 ® ® Precision Cooling Technology（英特尔 挂起到 RAM（瞬时可用计算机技术）................20 USB 唤醒........................21 PS/2 键盘／鼠标唤醒 ....................21 PME# 唤醒支持... - Page 6 英特尔台式机主板 D945PLNM 产品指南 安装和拆卸内存 ........................31 安装 DIMM ........................33 拆卸 DIMM ........................34 安装和拆卸 PCI Express x16 卡.................... 35 安装 PCI Express x16 卡....................35 拆卸 PCI Express x16 卡....................36 连接 IDE 电缆........................37 连接串行 ATA (SATA) 电缆....................38 连接内部接头连接器......................
- Page 7 其它连接器位置 ......................45 BIOS 配置跳线块位置....................46 背面板连接器........................48 拆卸电池 ........................53 表 功能摘要 .........................9 台式机主板 D945PLNM 组件..................12 电源系统要求........................13 台式机主板 D945PLNM 内存配置 ................14 LAN 连接器 LED 指示灯....................16 Intel High Definition Audio（英特尔高保真音频）前面板音频接头连接器信号名称..40 AC ’97 音频接头连接器信号名称 ..................40 USB 2.0 接头连接器信号名称..................41 前面板接头连接器信号名称 ..................41 BIOS Setup（设置）程序各种模式下的跳线设置............46 笛音码...........................57 BIOS 错误消息 ......................57 安全规范...
- Page 8 英特尔台式机主板 D945PLNM 产品指南 viii...
-
Page 9: 台式机主板功能
1 台式机主板功能 台式机主板 D945PLNM 的主要功能和特性。表 1 对本台式机主板的 本章简要描述英特尔 ® 各主要功能进行了总结。 表 1. 功能摘要 microATX 规格（243.84 毫米［9.60 英寸］x 243.84 毫米［9.60 英寸］） 形状参数 处理器 支持采用 LGA775 引脚规格封装的英特尔 ® 处理器 • 两个 240 针、1.8 V SDRAM 双列直插式内存模块 (DIMM) 插座 主内存 • 533 MHz 单通道或双通道 DDR2 SDRAM 接口... -
Page 10: 支持的操作系统
硬件监控，包括： • 用于监视风扇活动的三个风扇感测输入 • 远程二极管温度感测 • Intel ® ® 精确冷却技术）风扇转速控制 Precision Cooling Technology（英特尔 • 用于检测超范围值的电压感测 相关链接： 有关台式机主板 D945PLNM 的更详尽信息，包括产品技术规格 (TPS)、BIOS 更新和设备 驱动程序等，请访问以下英特尔万维网站点： http://support.intel.com/support/motherboards/desktop/ 支持的操作系统 本台式机主板支持以下操作系统： • Microsoft Windows* XP Media Center Edition 2005 • Microsoft Windows XP Professional • Microsoft Windows XP Professional x64 Edition •... -
Page 11: 台式机主板组件
台式机主板功能 台式机主板组件 图 1 显示了台式机主板 D945PLNM 主要组件的大致位置。 Line In ® Intel 82945 (MCH) ® Intel 82801 Channel A, (ICH7) DIMM 0 Channel B, DIMM 0 OM19072 图 1. 台式机主板 D945PLNM 组件... - Page 12 英特尔台式机主板 D945PLNM 产品指南 表 2. 台式机主板 D945PLNM 组件 标签 说明 PCI Express x1 连接器 前面板音频接头连接器 PCI 总线连接器 2 PCI 连接器 1 PCI Express x16 连接器 背面板连接器 12 V 处理器核心电压连接器（2 x 2 针） 机箱背面风扇接头连接器（3 针） 处理器插座 处理器风扇接头连接器（4 针） 主电源连接器（2 x 12 针）...
-
Page 13: 处理器
若未使用恰当的电源系统（参阅表 3），或未将 12 V（2 x 2 针）电源连接器连接到台式 机主板上，则可能对台式机主板造成损害或导致系统功能异常。 表 3. 电源系统要求 平台兼容性向导 电源系统要求 12V2，额定电流 13 A 连续和峰值电流 16.5 A，持续 10ms ATX12V（2.0 或更高版本）规格电源系统 台式机主板 D945PLNM 支持采用 LGA775 引脚规格封装的英特尔处理器。台式机主板上 不包括处理器，须单独购买。处理器通过 LGA775 插座连接到台式机主板上。 有关台式机主板 D945PLNM 支持的处理器列表，请访问以下万维网站点： http://support.intel.com/support/motherboards/desktop/ 相关链接： 有关以下各项的详情，请访问以下所列链接或参阅本指南的相关章节： • 有关安装或升级处理器的指导，请参阅第 2 章第 27 页... -
Page 14: 主内存
英特尔台式机主板 D945PLNM 产品指南 主内存 注释 SDRAM 内存规范，应在本台式机主板上安装支持串行 为了完全符合所有适用的英特尔 ® 设备检测 (SPD) 数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时 屏幕上将显示一条说明此状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。 本台式机主板支持表 4 定义的双通道或单通道内存配置。 表 4. 台式机主板 D945PLNM 内存配置 内存速度 FSB 频率 (MHz) 内存速度 (MHz) DDR2-533 1066 • 两个带有镀金触点的 240 针双数据传输速率 2 (DDR2) SDRAM 双列直插式内存模块... -
Page 15: 音频子系统
台式机主板功能 音频子系统 台式机主板 D945PLNM 包括基于英特尔高保真音频接口的灵活 6 声道 (5.1) 音频子系统： 该音频子系统具有以下功能： • 英特尔 82801GB I/O 控制器中枢 (ICH7) • SigmaTel STAC9220 • 插孔任务重新分配阻抗感测功能 • S/N（信噪）比：90 dB（分贝） • 话筒输入支持： ⎯ 立体声话筒 ⎯ 话筒增强 该子系统包括以下连接器： • 前面板音频连接器，包括以下各项功能： ⎯ 音频线路输出 ⎯ 话筒输入 • 背面板音频连接器（可通过音频设备驱动程序进行配置）： ⎯ 音频线路输入／任务重新分配插孔... -
Page 16: Lan 子系统
支持 RJ-45 连接器并具备状态 LED 指示灯 • 可编程转接阈值 • 可配置 EEPROM，包含 MAC 地址 LAN 子系统软件 有关 LAN 软件和驱动程序的信息，请访问英特尔万维网站点中的 D945PLNM 链接： http://support.intel.com/support/motherboards/desktop RJ-45 LAN 连接器 LED 指示灯 位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。 OM19073 图 2. LAN 连接器 LED 指示灯 表 5 描述了当台式机主板接通电源且 10/100 以太网 LAN 子系统正在工作时 LED 指示灯的... -
Page 17: 高速 Usb 2.0 支持
台式机主板功能 高速 USB 2.0 支持 注释 如果计算机系统带有连接 USB 端口的非屏蔽电缆，即使该电缆并未连接任何设备或仅 连接了低速 USB 设备，亦可能不符合 FCC B 类要求。请使用符合全速 USB 设备要求的 屏蔽电缆。 本台式机主板通过 ICH7 最多可支持八个 USB 2.0 端口，其中四个端口连接至背面板，另外 四个则连接至一个内部 USB 2.0 接头连接器。USB 2.0 端口向后兼容 USB 1.1 设备。连接的 USB 1.1 设备将以 USB 1.1 速率正常工作。 获得 USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。如果在 BIOS 中禁用... -
Page 18: 串行 Ata 和 Ide 自动配置
英特尔台式机主板 D945PLNM 产品指南 串行 ATA 和 IDE 自动配置 如果您在计算机中安装了新的串行 ATA 或 IDE 设备（如硬盘驱动器），则 BIOS 中的自动 配置实用程序可自动检测和配置该设备。在安装新的串行 ATA 或 IDE 设备后，不必运行 BIOS Setup（设置）程序。通过运行 BIOS Setup（设置）程序，您可以用手动配置取代自动 配置的设置值。 PCI 和 PCI Express* 自动配置 如果您在计算机中安装了新的 PCI/PCI Express 附加卡，则 BIOS 中的 PCI/PCI Express 自动 配置实用程序可自动检测和配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装... -
Page 19: 电源管理功能
ACPI 功能，需要安装提供全面 ACPI 支持的操作系统。 电源连接器 本台式机主板有两个电源连接器。有关这些电源连接器的位置，请参见第 44 页图 23。 风扇连接器 本台式机主板有一个 4 针处理器风扇接头连接器和两个 3 针机箱风扇接头连接器。有关这些 机箱风扇接头连接器的位置，请参见第 43 页图 22。 风扇转速控制（Intel 精确冷却技术）） ® Precision Cooling Technology（英特尔 ® Intel Precision Cooling Technology（英特尔精确冷却技术）可根据处理器热敏二极管的温度 自动调节处理器风扇的转速，并可根据系统的温度自动调节机箱风扇的转速。此功能通过 控制机箱和处理器风扇，使其以最低转速要求运转而降低系统风扇的噪音。 通过台式机主板 BIOS，可分别禁用处理器和机箱风扇的转速控制功能。如果处理器风扇不 是自控型风扇，禁用处理器风扇转速控制功能将使风扇总以全速运行。当使用随英特尔 ® 盒装处理器一块提供的机箱风扇散热器时，建议启用处理器风扇转速控制功能（默认 BIOS 设置）。禁用机箱风扇转速控制功能也将使机箱风扇总以全速运行。如果连接到任何受控 机箱风扇接头连接器上的风扇是自控型的，那么，请禁用机箱风扇转速控制功能。 系统整体噪音的降低情况视系统配置和操作环境的不同而异。... -
Page 20: 挂起到 Ram（瞬时可用计算机技术
英特尔台式机主板 D945PLNM 产品指南 挂起到 RAM（瞬时可用计算机技术） 注意 要启用瞬时可用计算机技术，电源系统的 5 V 备用线路必须能够提供充足的 +5 V 备用 电流。如果在应用瞬时可用计算机技术时不能提供充足的备用电流，可能会损坏电源 系统和／或影响 ACPI S3 睡眠状态功能。 本台式机主板使用的电源系统必须能够提供足够的备用电流以支持标准的瞬时可用（ACPI S3 睡眠状态）配置。如果用以支持来自 PCI 和／或 USB 总线的多个唤醒事件所需的备用 电流超出了电源系统的供电能力，则台式机主板可能会丢失存储在内存中的寄存器设置。 瞬时可用计算机技术允许台式机主板进入 ACPI S3（挂起到内存）睡眠状态。在 S3 睡眠 状态下，计算机看起来好象处于关机状态。当通过唤醒设备或事件激活时，系统将迅速 恢复到最后记录的工作状态。 本台式机主板的备用电源指示灯（如图 3 所示）在备用电源为系统供电时将亮起。即使 计算机看起来似乎处于关闭状态，备用电源仍在为包括内存模块和 PCI 总线连接器在内的 组件供电。... -
Page 21: Usb 唤醒
台式机主板功能 USB 唤醒 注释 USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备。 USB 总线活动可将计算机从 ACPI S1 或 S3 状态唤醒。 PS/2 键盘／鼠标唤醒 PS/2 键盘／鼠标活动可将计算机从 ACPI S1 或 S3 状态唤醒。 PME# 唤醒支持 当核实在 PCI 总线上有 PME# 信号时，计算机将从 ACPI S1、S3 或 S5 状态唤醒。 扬声器 本台式机主板上安装了一只扬声器。在开机自检 (POST) 期间，您可通过此扬声器听到 错误码（笛音码）提示。... - Page 22 英特尔台式机主板 D945PLNM 产品指南...
-
Page 23: 安装和更换台式机主板组件
2 安装和更换台式机主板组件 本章将告诉您如何： • 安装 I/O 防护板 • 安装和拆卸台式机主板 • 安装和拆卸处理器 • 安装和拆卸内存 • 安装和拆卸 PCI Express x16 卡 • 连接 IDE 和串行 ATA 电缆 • 连接到内部接头连接器 • 连接到灵活音频系统 • 连接到机箱风扇和电源连接器 • 设置 BIOS 配置跳线 • 清除口令 • 更换电池 开始之前 注意... -
Page 24: 安装注意事项
英特尔台式机主板 D945PLNM 产品指南 安装注意事项 当您安装并测试英特尔台式机主板时，请遵守安装说明中的所有警告和注意事项。 为避免造成人身伤害，请注意： • 连接器上的尖锐引脚或插针 • 印刷电路组件上的尖锐引脚或插针 • 机箱的毛边和利角 • 高温组件（如处理器、稳压器和散热器等） • 可能引起短路的线缆破损 一些计算机操作和组装工作必须由合格的技术人员完成，并需遵守所有相关警告和注意 事项。 防止电源系统过载 不要让电源系统的输出承受过载负荷。为避免电源系统过载，应确保计算机中所有模块 的电流负载总和小于每个电源系统输出电路的输出电流额定值。 遵守安全与规范要求 仔细阅读并遵守本部分所列的以及随机箱和相关模块提供的各项说明。如果您违反了以 下指导以及由机箱和模块供应商提供的指导，必将增大危险性及违反地方法规与规章的 可能性。如果机箱说明与以下说明或相关模块的说明不一致，请与供应商的技术支持部门 联系，以决定采用何种方法才能保证您的计算机符合安全标准和规范要求。 相关链接 有关符合规范及标准的详情，请参阅第 59 页附录 B。... -
Page 25: 安装 I/O 防护板
安装和更换台式机主板组件 安装 I/O 防护板 随本台式机主板提供了一块 I/O 防护板。在机箱内安装此防护板后，可阻挡无线电射频的 传播，保护内部组件不受灰尘和异物侵害，并可促使机箱内的气流保持畅通。 在向机箱中安装台式机主板之前，应先安装 I/O 防护板。如图 4 所示，将防护板放入机箱。 推压防护板，使其紧固到位。如果防护板不适合机箱的尺寸，请从机箱供应商处获取尺寸 合适的防护板。 OM19075 图 4. 安装 I/O 防护板... -
Page 26: 安装和拆卸台式机主板
英特尔台式机主板 D945PLNM 产品指南 安装和拆卸台式机主板 注意 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机 电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。 有关安装和拆卸台式机主板的说明，请参阅机箱手册。 图 5 显示了台式机主板 D945PLNM 上八个安装螺丝孔的位置。 OM19076 图 5. 台式机主板 D945PLNM 安装螺丝孔位置... -
Page 27: 安装和拆卸处理器
安装和更换台式机主板组件 安装和拆卸处理器 以下向您介绍如何将处理器安装到台式机主板上。 安装处理器 注意 在安装或拆卸处理器之前，应确保已从计算机上拔下电源电缆，以切断交流电源；备用电源 LED 指示灯不应亮起（参见第 20 页图 3）。否则，可能会损坏处理器和台式机主板。 要安装处理器，请按以下说明操作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 按下插座拉杆并使其离开插座，打开插座拉杆（图 6 中的 A 和 B）。 OM19077 图 6. 抬起插座拉杆 3. 抬起压板（图 7 中的 C）。切勿触碰插座触点（图 7 中的 D）。 OM19078 图 7. 抬起压板并注意勿触碰插座触点... - Page 28 英特尔台式机主板 D945PLNM 产品指南 4. 从压板上取下插座的塑料保护罩（图 8 中的 E）。请勿将插座保护罩丢弃。每当从插座 中拆除处理器后，总要把插座保护罩重新盖好。 OM19079 图 8. 拆卸插座保护罩 5. 从处理器保护罩中取出处理器。只准握持处理器的边缘部位，小心不要触碰处理器的 底部（参见图 9）。请勿将处理器保护罩丢弃。每当从插座中拆除处理器后，总要把 处理器保护罩重新盖好。 OM19080 图 9. 从处理器保护罩中取出处理器／注意勿触碰...
- Page 29 安装和更换台式机主板组件 6. 用拇指和食指握住处理器，握持方位如图 10 所示。确保手指对准插座上的切口 （图 10 中的 F）。使凹口（图 10 中的 G）与插座（图 10 中的 H）对齐。垂直 向下降低处理器，切勿使处理器在插座上倾斜或滑动。 OM19081 图 10. 安装处理器 7. 向下按压压板（图 11 中的 I），使其闭合，然后扳回并扣紧插座拉杆（图 11 中的 J）。 OM19082 图 11. 闭合压板...
-
Page 30: 安装处理器风扇散热器
英特尔台式机主板 D945PLNM 产品指南 安装处理器风扇散热器 随台式机主板 D945PLNM 提供了集成的处理器风扇散热器固定架 (RM)。有关如何将处理器 风扇散热器连接到集成处理器风扇散热器固定架 (RM) 上的说明，请参阅原包装中的处理器 手册或访问以下英特尔万维网站点： Integration of the Boxed Intel Pentium 4 Processor in the 775-Land Package ® ® 连接处理器风扇散热器电缆 将处理器风扇散热器电缆连接到 4 针处理器风扇接头连接器上（参见图 12）。兹建议 使用配带 4 针连接器的风扇，如图 12 中的 A 所示；不过，也可使用配带 3 针连接器的... -
Page 31: 安装和拆卸内存
安装和更换台式机主板组件 安装和拆卸内存 注释 为了完全符合所有适用的英特尔 SDRAM 内存规范，应在本台式机主板上安装支持串行设备 检测 (SPD) 数据结构的 DIMM 内存模块。有关 PC 串行设备检测规格的详情，请访问以下 万维网站点：http://www.intel.com/technology/memory/ddr/specs/dda18c32_64_128x72ag_a.pdf 本台式机主板上有两个 240 针 DDR2 DIMM 内存模块插座，分别提供通道 A 和通道 B。 要获得双通道性能，请将速度和容量都匹配的一对 DIMM 安装在这两条通道上 （参见图 13）。 1 GB, 400 MHz Channel A, DIMM 0 1 GB, 400 MHz... - Page 32 英特尔台式机主板 D945PLNM 产品指南 为确保使用正确的 DIMM，请将 DIMM 插入图 14 所示的 DDR2 DIMM 插座内。所有的 小凹口应与 DDR2 DIMM 插座上的凹口对齐。 DDR2 mm 1 OM19085 图 14. 使用 DDR2 DIMM...
-
Page 33: 安装 Dimm
安装和更换台式机主板组件 安装 DIMM 要安装 DIMM 内存模块，请按以下步骤操作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。 3. 拆下计算机箱盖，找到 DIMM 插座（参见图 15）。 OM19086 图 15. 安装 DIMM 4. 确保 DIMM 插座两端的卡固销子向外推移到张开状态。 5. 用手握住 DIMM 的边缘，将其从防静电袋中取出。 6. 将 DIMM 放置在插座上。将 DIMM 底部边缘的小凹口与插座上的卡固销子对齐 （参见图 15 中的插入图示）。 7. 将 DIMM 的底边插入插座。 8. -
Page 34: 拆卸 Dimm
英特尔台式机主板 D945PLNM 产品指南 拆卸 DIMM 要拆卸 DIMM 内存模块，请按以下步骤操作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。 3. 从计算机上拔下交流电源电缆。 4. 拆下计算机箱盖。 5. 轻轻地将 DIMM 插座两端的卡固销子向外推，使其张开。DIMM 会从插座中弹出。 6. 用手握住 DIMM 的边缘，将其从插座中取出，并放入防静电袋中。 7. 重新安装并连接您为方便在 DIMM 插座上操作而拆下或断开的部件。 8. 重新盖好计算机箱盖，然后重新连接好交流电源电缆。... -
Page 35: 安装和拆卸 Pci Express X16 卡
安装和更换台式机主板组件 安装和拆卸 PCI Express x16 卡 注意 当在本台式机主板上安装 PCI Express x16 卡时，应首先确保 PCI Express x16 卡已完全插入 PCI Express x16 连接器，然后才可打开系统电源。如果卡未完全插入 PCI Express 连接器， 则可能导致在 PCI Express 连接器的插针之间出现短路。视电源系统的过流保护功能而定， 也可能损坏台式机主板上的某些组件和／或跟踪部件。 安装 PCI Express x16 卡 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 将卡放入 PCI Express x16 连接器（图 16 中的 A），向下推压卡的边缘，直到它完全 卡入... -
Page 36: 拆卸 Pci Express X16 卡
英特尔台式机主板 D945PLNM 产品指南 拆卸 PCI Express x16 卡 要将 PCI Express x16 卡从固定架 (RM) 中拆卸下来，请按以下说明操作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 从卡的金属支架上卸下螺丝（图 17 中的 A），将卡从机箱背面板上松脱。 3. 向后推固定架的拉杆（图 17 中的 B），直到固定销子完全脱离卡上的凹槽。 4. 将卡垂直向上拉出。 OM19097 图 17. 拆卸 PCI Express x16 卡... -
Page 37: 连接 Ide 电缆
安装和更换台式机主板组件 连接 IDE 电缆 IDE 电缆可将两个驱动器连接到台式机主板上。此电缆支持 ATA-66/100 传输协议。 图 18 显示了电缆的正确安装方式。 注释 ATA-66/100 兼容电缆向后兼容使用更慢速 IDE 传输协议的驱动器。如果将一个 ATA-66/100 磁盘驱动器与另一个使用其它 IDE 传输协议的磁盘驱动器连接在同一条 电缆上，则两个驱动器之间的最快传输速率只能为其中速度较慢驱动器的传输速率。 在已连接 ATAPI 主设备的同一条 IDE 电缆上，请不要再连接其它 ATA 设备作为从设备。 例如，在连接了 ATAPI CD-ROM 驱动器的电缆上，不要再连接 ATA 硬盘驱动器作为 从盘。 为确保电缆正常工作： • 请遵守第 23 页“开始之前”中的注意事项。 •... -
Page 38: 连接串行 Ata (Sata) 电缆
英特尔台式机主板 D945PLNM 产品指南 连接串行 ATA (SATA) 电缆 此 SATA 电缆（4 芯）支持串行 ATA 协议，并可将一个驱动器连接到台式机主板上。 要使电缆正常工作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 将电缆带锁扣的一端连接到台式机主板的连接器上（图 19 中的 A）。 3. 将电缆不带锁扣的一端连接到驱动器上（图 19 中的 B）。 OM19088 图 19. 连接串行 ATA 电缆... -
Page 39: 连接内部接头连接器
安装和更换台式机主板组件 连接内部接头连接器 在将电缆连接到内部接头连接器之前，请先阅读并遵守第 23 页“开始之前”中的注意 事项。图 20 显示了这些内部接头连接器的位置。 Port1L Port1R Presence# Port2R Sense1_Ret Sense_Send Key (no pin) Port2L Sense2_Ret +5 V On/Off Reset Power HD LED Power (+5 V) Power (+5 V) D– D– Ground Ground Key (no pin) Alternate Connection Front Panel Power LED... -
Page 40: 为 Intel ® High Definition Audio（英特尔
英特尔台式机主板 D945PLNM 产品指南 为 Intel 高保真音频）安装前面板音频连接器 ® High Definition Audio（英特尔 ® 图 20 中的 A（第 39 页）显示了黄色前面板音频接头连接器的位置。表 6 列出了前面板 音频接头连接器的引脚分配。 表 6. Intel High Definition Audio（英特尔高保真音频）前面板音频接头连接器信号名称 引脚 信号名称 引脚 信号名称 PORT 1L GND（接地） PORT 1R PRESENCE# PORT 2R SENSE1_RETURN SENSE_SEND KEY（无引脚）... -
Page 41: 连接 Usb 2.0 接头连接器
安装和更换台式机主板组件 连接 USB 2.0 接头连接器 在连接到 USB 2.0 接头连接器之前，请先阅读并遵守第 23 页“开始之前”中的注意事项。 图 20 中的 B（第 39 页）显示了背面板 USB 2.0 接头连接器的位置。表 8 列出了 USB 2.0 接头连接器的引脚分配。 表 8. USB 2.0 接头连接器信号名称 USB 端口 A USB 端口 B 引脚 信号名称 引脚 信号名称 POWER（电源）... -
Page 42: 连接到灵活音频系统
英特尔台式机主板 D945PLNM 产品指南 连接到灵活音频系统 从 Intel Express Installer driver CD-ROM（英特尔快速安装驱动程序光盘）安装好 SigmaTel 音频驱动程序后，便可启用多声道音频功能。图 21 显示了背面板音频连接器。下表列出了 默认的连接器分配。这些连接器通过音频驱动程序接口可实现任务再分配功能。 OM19090 项目 说明 音频线路输入 音频线路输出 话筒输入 图 21. 背面板音频连接器... -
Page 43: 连接机箱风扇和电源电缆
安装和更换台式机主板组件 连接机箱风扇和电源电缆 连接机箱风扇电缆 将机箱风扇电缆连接到台式机主板上的 3 针风扇接头连接器上。图 22 显示了风扇接头 连接器的位置。 OM19091 图 22. 机箱风扇接头连接器位置... -
Page 44: 连接电源电缆
英特尔台式机主板 D945PLNM 产品指南 连接电源电缆 注意 若未使用恰当的电源系统，或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上， 则可能对台式机主板造成损害或导致系统功能异常。 有关电源系统的要求，请参阅第 13 页表 3。 位于台式机主板上的 2 x 12 针主电源连接器向后兼容采用 2 x 10 连接器的 ATX12V 电源 系统。图 23 显示了台式机主板电源连接器的位置。 2 X 2 2 X 12 OM19092 图 23. 连接电源系统电缆... -
Page 45: 其它连接器
安装和更换台式机主板组件 其它连接器 图 24 显示了本台式机主板上其它连接器的位置。 OM19093 项目 说明 PCI Express x1 连接器 PCI 总线附加卡连接器 2 PCI 总线附加卡连接器 1 软盘驱动器连接器 机箱开启连接器 图 24. 其它连接器位置... -
Page 46: 设置 Bios 配置跳线
英特尔台式机主板 D945PLNM 产品指南 设置 BIOS 配置跳线 注释 更改跳线之前，必须先关闭计算机电源，并从计算机上拔下电源电缆。若在计算机处于 通电状态下调整跳线，可能导致计算机运行不稳定。 图 25 显示了本台式机主板上 BIOS 配置跳线块的位置。 OM19094 图 25. BIOS 配置跳线块位置 此三针 BIOS 跳线块允许您通过 BIOS Setup（设置）程序对台式机主板的所有配置进行 设置。表 10 列出了 BIOS Setup（设置）程序各种模式下的跳线设置。 表 10. BIOS Setup（设置）程序各种模式下的跳线设置 跳线设置 模式 说明 正常（默认）(1-2) BIOS 使用当前配置信息和口令来启动系统。 配置 (2-3) 开机自检... -
Page 47: 清除口令
安装和更换台式机主板组件 清除口令 以下步骤假定台式机主板已安装到计算机中，而且配置跳线块已设置为正常模式。 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。将计算机的电源电缆与交流 电源（墙壁电源插座或电源适配器）断开。 3. 拆下计算机箱盖。 4. 在台式机主板上找到配置跳线块（参见图 25）。 5. 如下图所示，让跳线接通 2-3 号针。 6. 重新盖好计算机箱盖，连接计算机电源电缆并启动计算机。 7. 计算机开始执行 Setup（设置）程序。设置程序显示 Maintenance（维护）菜单。 8. 用箭头键选择 Clear Passwords（清除口令）项。按 <Enter> 键，Setup（设置） 程序会显示一个弹出式屏幕，要求您确认清除口令。选择 Yes（是）并按 <Enter> 键。 设置程序再次显示 Maintenance（维护）菜单。 9. 按 <F10> 键保存当前值并退出 Setup（设置）程序。 10. -
Page 48: 背面板连接器
英特尔台式机主板 D945PLNM 产品指南 背面板连接器 注释 位于背面板上的线路输出连接器仅设计用于为耳机或扩音扬声器供电。如果将无源 （无扩音）扬声器连接到此输出口上，可能会引起音质不佳。 图 26 显示了背面板连接器的位置。 Line In OM19095 图 26. 背面板连接器... - Page 49 安装和更换台式机主板组件 更换电池 实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。在不将计算机插接到墙壁电源 插座上的情况下，该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的 备用电流可延长电池的工作寿命。在 25 ºC 环境温度并应用 3.3 VSB 的情况下，时钟的误差 为每年 ± 13 分钟。 当电压低于某一特定值时，CMOS RAM 中存储的 BIOS Setup（设置）程序的设置值 （如日期和时间等）可能会不准确。更换电池时，应使用同类型的新电池。第 53 页图 27 显示了该电池的位置。 注意 如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的环 保规章要求处理废旧电池。 CAUTION Risk of explosion if the battery is replaced with an incorrect type. Batteries should be recycled where possible.
- Page 50 英特尔台式机主板 D945PLNM 产品指南 AVVERTIMENTO Esiste il pericolo di un esplosione se la pila non viene sostituita in modo corretto. Utilizzare solo pile uguali o di tipo equivalente a quelle consigliate dal produttore. Per disfarsi delle pile usate, seguire le istruzioni del produttore.
- Page 51 安装和更换台式机主板组件 AWAS Risiko letupan wujud jika bateri digantikan dengan jenis yang tidak betul. Bateri sepatutnya dikitar semula jika boleh. Pelupusan bateri terpakai mestilah mematuhi peraturan alam sekitar tempatan. OSTRZEŻENIE Istnieje niebezpieczeństwo wybuchu w przypadku zastosowania niewłaściwego typu baterii. Zużyte baterie należy w miarę możliwości utylizować zgodnie z odpowiednimi przepisami ochrony środowiska.
- Page 52 英特尔台式机主板 D945PLNM 产品指南 ОСТОРОГА Використовуйте батареї правильного типу, інакше існуватиме ризик вибуху. Якщо можливо, використані батареї слід утилізувати. Утилізація використаних батарей має бути виконана згідно місцевих норм, що регулюють охорону довкілля.
- Page 53 安装和更换台式机主板组件 要更换电池，请按以下步骤操作： 1. 请遵守“开始之前”中的注意事项（第 23 页）。 2. 关闭所有与计算机连接的外围设备。将计算机的电源电缆与交流电源（墙壁电源插座 或电源适配器）断开。 3. 拆下计算机箱盖。 4. 找到台式机主板上的电池（参见图 27）。 5. 用一把中号平头螺丝刀，轻轻地从电池座中撬起电池。注意电池上 “+” 极和 “-” 极的 方向。 6. 将新电池按 “+” 和 “-” 极方向正确地装入电池座。 7. 重新盖好计算机箱盖。 OM19096 图 27. 拆卸电池...
- Page 54 英特尔台式机主板 D945PLNM 产品指南...
-
Page 55: 更新 Bios
或 Iflash Memory Update Utility（Iflash 内存更新实用程序）来更新 BIOS，以及一旦更新 失败时如何恢复 BIOS。 使用 Intel 快速 ® ® Express BIOS Update Utility（英特尔 BIOS 更新实用程序）更新 BIOS 使用 Intel Express BIOS Update Utility（英特尔快速 BIOS 更新实用程序）可在 Windows 环境下更新系统 BIOS。BIOS 文件包含在自动更新的实用程序中，该实用程序也包含 Intel Flash Memory Update Utility（英特尔 快闪内存更新实用程序）功能，使用非常 ® ® 简便，且配有基于 Windows 的安装向导。... -
Page 56: 更新 Bios
更新 BIOS 注意 文件将对 BIOS 进行更新。切勿中断此 随更新文件提供的 AUTOEXEC.BAT（自动批处理） 更新过程，否则系统可能无法重新启动。 1. 用 BIOS 更新软盘从驱动器 A 启动计算机。系统启动期间，更新文件中的 文件将自动执行 BIOS 更新过程。 AUTOEXEC.BAT 2. 更新过程完成后，屏幕上将显示一条消息，提示您取出软盘并重新启动系统。 3. 在计算机启动期间，请注意检查 BIOS 标识（版本号），以确认更新是否成功。 如果显示一个徽标，请按 <Esc> 键查看 POST 消息。 恢复 BIOS 一般而言，在更新 BIOS 过程中很少会发生中断。但是，若一旦出现中断，则可能损坏 BIOS。有关恢复本台式机主板 D945PLNM 的 BIOS 的详细信息，请访问： http://support.intel.com/support/motherboards/desktop/... -
Page 57: A 错误消息和指示信号
A 错误消息和指示信号 台式机主板 D945PLNM 通过以下两种方式报告 POST 错误： • 发出笛音码声音信号 • 在显示器上显示错误消息 BIOS 笛音码 在开机自检 (POST) 期间，如果视频配置发生错误（视频卡出现故障或未安装视频卡）， 或外部 ROM 模块没有正确地校验归零，则 BIOS 也会发出笛音信号（一个长音后跟两个 短音）。表 11 列出了 BIOS 的各种笛音码。 表 11. 笛音码 笛音 说明 无内存 警笛 CPU 过热（重新启动时） BIOS 错误消息 如果 POST（开机自检）期间发生可恢复的错误，BIOS 将显示描述该问题的错误消息。... - Page 58 英特尔台式机主板 D945PLNM 产品指南...
-
Page 59: B 符合标准与规范
欧盟符合标准声明 • 产品生态声明 • 电磁兼容性 (EMC) 规章 • 产品认证 安全规范 台式机主板 D945PLNM 若以正确方式安装于兼容的主机系统中，将符合表 13 所列的所有 安全规范。 表 13. 安全规范 规范 标题 UL 60950-1:2003 年／ Information Technology Equipment – Safety - Part 1: General Requirements（信息技术设备 – 安全性 – 第 1 部分：一般要求）... -
Page 60: 欧盟符合标准声明
英特尔台式机主板 D945PLNM 产品指南 欧盟符合标准声明 台式机主板 D945PLNM 我们，即英特尔公司，基于独立承担责任的原则在此声明，英特尔 ® 产品符合获得 CE 标志认证的所有适用标准和基本要求，并符合欧盟委员会规章 89/336/EEC （电磁兼容性规章）和 73/23/EEC（安全／低电压规章）的要求。 本产品上贴有 CE 标志，表示符合欧盟所有成员国的规章要求，可不受任何限制地在欧盟 各国销售。 本产品符合欧盟规章 89/336/EEC 和 73/23/EEC 的规定和要求。 This product follows the provisions of the European Directives 89/336/EEC and 73/23/EEC. Čeština Tento výrobek odpovídá požadavkům evropských směrnic 89/336/EEC a 73/23/EEC. -
Page 61: 产品生态声明
Como parte de su compromiso de responsabilidad medioambiental, Intel ha implantado el programa de reciclaje de productos Intel, que permite que los consumidores al detalle de los productos Intel devuelvan los productos usados en los lugares seleccionados para su correspondiente reciclado. - Page 62 英特尔台式机主板 D945PLNM 产品指南 Français Dans le cadre de son engagement pour la protection de l'environnement, Intel a mis en œuvre le programme Intel Product Recycling Program (Programme de recyclage des produits Intel) pour permettre aux consommateurs de produits Intel de recycler les produits usés en les retournant à des adresses spécifiées.
-
Page 63: 无铅台式机主板
符合标准与规范 Türkçe Intel, çevre sorumluluğuna bağımlılığının bir parçası olarak, perakende tüketicilerin Intel markalı kullanılmış ürünlerini belirlenmiş merkezlere iade edip uygun şekilde geri dönüştürmesini amaçlayan Intel Ürünleri Geri Dönüşüm Programı’nı uygulamaya koymuştur. Bu programın ürün kapsamı, ürün iade merkezleri, nakliye talimatları, kayıtlar ve şartlar v.s dahil bütün ayrıntılarını... -
Page 64: Emc（电磁兼容性）规章
英特尔台式机主板 D945PLNM 产品指南 EMC（电磁兼容性）规章 台式机主板 D945PLNM 若以正确方式安装于兼容的主机系统中，将符合表 15 所列的所有 电磁兼容性 (EMC) 规章。 表 15. EMC（电磁兼容性）规章 规章 标题 FCC B 类 Title 47 of the Code of Federal Regulations, Parts 2 and 15, Subpart B, Radio Frequency Devices（联邦规章法案第 47 条第 2 和第 15 部分的 B 子部分，射频设备）。（美国）... -
Page 65: 确保符合电磁兼容性 (Emc) 规章
台式机主板级认证标志 在台式机主板 D945PLNM 上，贴有以下产品认证标志： 表 16. 产品认证标志 说明 标志 UL 美国／加拿大共同认可组件标志。包括英特尔台式机主板的相关 UL 文件号：E210882。 B 类设备 FCC 合格声明徽标；包括英特尔名称和 D945PLNM 型号。 CE 标志。声明符合欧盟 (EU) EMC 规章 (89/336/EEC) 和低电压规章 (73/23/EEC)。 澳大利亚通信管理局 (ACA) C 勾号标志。包括与其相邻的英特尔供应商代码 N-232。 日本 VCCI（民间干扰控制委员会）合格标志。 韩国信息和通信部 (MIC) 认证标志。包括与其相邻的 MIC 认证编号： CPU-D945PLNM。... -
Page 66: 机箱和组件认证
英特尔台式机主板 D945PLNM 产品指南 机箱和组件认证 确保机箱和特定组件，如电源系统、外围设备驱动器、缆线及电缆等，均符合所在国家 或当地市场规定的规格及标准。产品上的认证商认证标志是通过相应标准认证的证明。 典型的产品认证包括： 在欧洲 CE 标志表明符合欧洲所有的相关要求。如果机箱和其它组件上没有相应的 CE 标志， 则应从供应商处获得由供应商签发的符合欧洲 EMC（电磁兼容性）规章和低电压规章 （如适用）的声明。此外，根据产品的功能，可能还需要获得其它标准符合声明，如符合 无线电和电信终端设备 (R&TTE) 规章的声明。 在美国 由国家认证测试实验室 (NRTL) – 如 UL、CSA 或 ETL – 签发的认证标志，表明符合安全 要求。缆线和电缆也必须通过 UL 认证，或者针对其用途已获得认可并适合应用目的。 FCC B 类徽标，用于家用或商用用途，表明符合电磁干扰 (EMI) 要求。 在加拿大 诸如 CSA 或 cUL 的国家许可认证标志表明符合安全要求。在本产品指南开始处显示的...
