Spout Seal Kit
Trousse d'étanchéité
de bec
Juego de sellos del
surtidor
18
19
20

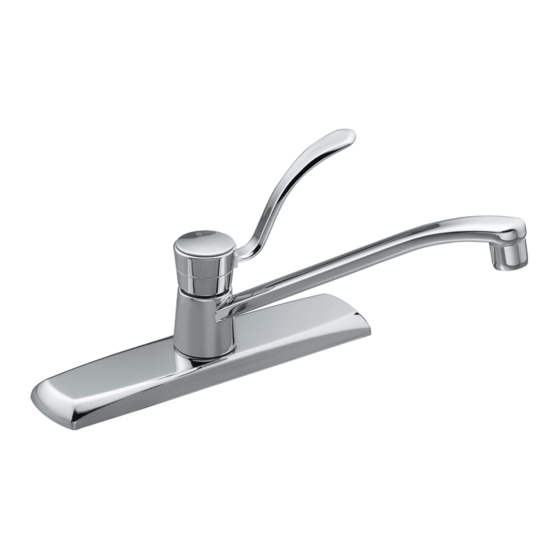

KITCHEN DECK FAUCETS
Single-Handle - for Eight-Inch Centers
MODELS 7300, 7305, 7310, 8710, 8712, 8720, 8722
ROBINETS DE CUISINE SUR PLATE-FORME
Poignée unique - pour entraxe de 20 cm (8 po)
MODÈLES 7300, 7305, 7310, 8710, 8712, 8720, 8722
MEZCLADORAS PARA COCINA
Monomando – Para Centros De Montaje De Ocho
Pulgadas
MODELOS 7300, 7305, 7310, 8710, 8712, 8720, 8722
ENGLISH
1
7
Handle Cap
2
Handle Screw
3
Handle Body
4
Handle Lever
Retainer
5
Pivot Nut
6
Spout Assembly
7
""Flow-Rator"" Aerator
8
Diverter (model xxxx)
9
Cartridge
10
Retainer Clip
11
Valve Body
12
Escutcheon
13
Deck Gasket
Joint d' é tanchéité de plate-forme
14
Shank
15
Mounting Nut/Washer
16
Spray Head
17
Spray Escutcheon
18
Nut
19
Spray Hose
20
Hose Nipple
21
Tailpiece Nuts
22
Hydrolock® Connection
Raccordement de Hydrolock®
FRANÇAIS
ESPAÑOL
Enjoliveur de poignée
Tapa del monomando
Vis de poignée
Tornillo del monomando
Corps de poignée
Cuerpo del monomando
Levier de poignée
Palanca del monomando
Écrou pivotant de retenue
Tuerca retenedora de pivote
Assemblage de bec
Conjunto del surtidor
Aérateur Flow-Rator
Aireador Flow-Rator
Inverseur (modèle xxxx)
Desviador (Modelo xxxx)
Cartouche
Étrier
Presilla retenedora
Corps de soupape
Cuerpo de la mezcladora
Rosace
Empaque de cubierta
Tige
Rondelle/Écrou de montage
Tuerca/Arandela de montaje
Pomme de rince-légumes
Cabeza del rociador
Rosace de rince-légumes
Chapetón del rociador
Contre-écrou
Tuyau de rince-légumes
Manguera del rociador
Mamelon de tuyau
Niple de la manguera
Écrous d'about
Tuercas de la sección final
Conexión de Hydrolock®
© Moen Incorporated, 2007
INS343A
Cartucho
Chapetón
Caña
Tuerca
Printed in U.S.A
